Der PIC 16F877-04P: Ihr Schlüssel zu robusten und skalierbaren Embedded-Systemen
Suchen Sie nach einem zuverlässigen und vielseitigen Mikrocontroller für Ihr nächstes Elektronikprojekt? Der PIC 16F877-04P ist die ideale Lösung für Entwickler, Bastler und Ingenieure, die eine leistungsstarke und kostengünstige 8-Bit-Plattform für Steuerungs-, Mess- und Automatisierungsaufgaben benötigen. Dieses Bauteil zeichnet sich durch seine bewährte Architektur und breite Anwendbarkeit aus, was es zu einer überlegenen Wahl gegenüber weniger etablierten oder spezialisierten Alternativen macht.
Leistungsstarke Kernfunktionalität für anspruchsvolle Anwendungen
Der PIC 16F877-04P aus der renommierten PICmicro-Familie von Microchip Technology bietet eine solide Grundlage für eine Vielzahl von Embedded-Anwendungen. Mit seiner 8-Bit-Architektur und einer Taktrate von 4 MHz ermöglicht er effiziente Datenverarbeitung und schnelle Reaktionszeiten. Die integrierten Peripherien wie Timer, Analog-Digital-Wandler (ADC) und serielle Kommunikationsschnittstellen (USART, SPI, I2C) erleichtern die Integration in komplexe Systeme und reduzieren den Bedarf an externen Komponenten.
Vorteile des PIC 16F877-04P im Überblick
- Bewährte Zuverlässigkeit: Die PICmicro-Architektur ist seit Jahrzehnten ein Standard in der Industrie und bekannt für ihre Robustheit und Langlebigkeit.
- Umfassende Peripherie: Integrierte Module für Zeitmessung, Analog-Digital-Umwandlung und serielle Kommunikation reduzieren die Systemkomplexität.
- Hohe Flexibilität: Mit 14 KB Flash-Speicher und einer Vielzahl von I/O-Ports lassen sich unterschiedlichste Applikationen realisieren.
- Gute Verfügbarkeit und Support: Als weit verbreitetes Bauteil ist der PIC 16F877-04P gut dokumentiert und findet breite Unterstützung in Entwickler-Communities und durch Werkzeuge.
- Kosteneffizienz: Bietet ein hervorragendes Preis-Leistungs-Verhältnis für Hobbyprojekte und professionelle Entwicklungen.
Technische Spezifikationen und Eigenschaften
Der PIC 16F877-04P ist ein 8-Bit-Mikrocontroller, der für seine Effizienz und seine breite Palette an integrierten Funktionen geschätzt wird. Seine Architektur basiert auf einem RISC-Prozessor, der eine hohe Anzahl von Befehlen in nur einem Taktzyklus ausführen kann, was zu einer verbesserten Performance führt.
Speicherstruktur und Kapazität
Mit 14 KB Flash-Programmspeicher bietet der PIC 16F877-04P ausreichend Platz für die Firmware Ihrer Anwendung. Dies ermöglicht die Implementierung komplexer Algorithmen und Funktionen. Darüber hinaus verfügt der Mikrocontroller über 368 Bytes RAM zur Speicherung von Variablen und Zwischenergebnissen sowie 256 Bytes EEPROM für nichtflüchtige Datenspeicherung, wie z.B. Konfigurationseinstellungen oder Kalibrierungsdaten.
Taktung und Leistung
Die angegebene Taktfrequenz von 4 MHz ist für viele Standardanwendungen ausreichend und bietet einen guten Kompromiss zwischen Leistung und Energieverbrauch. Für anspruchsvollere Aufgaben kann der Mikrocontroller mit höheren Taktfrequenzen betrieben werden, sofern die Spezifikationen dies zulassen.
Anzahl der Ein-/Ausgabe-Ports (I/O)
Der PIC 16F877-04P verfügt über eine beachtliche Anzahl von 33 multifunktionalen Ein-/Ausgabe-Pins (I/O). Diese Pins können für digitale Ein- und Ausgänge, als Interrupt-Eingänge oder für die Ansteuerung von Peripheriegeräten konfiguriert werden. Diese hohe Anzahl an I/O-Ports ermöglicht die direkte Anbindung einer Vielzahl von Sensoren, Aktoren und Displays.
Integrierte Peripherie-Module
- Timer: Mehrere Timer/Zähler (z.B. Timer0, Timer1, Timer2) ermöglichen präzise Zeitmessungen, die Erzeugung von PWM-Signalen und die Realisierung von Zeitgebern.
- Analog-Digital-Wandler (ADC): Der integrierte 10-Bit-ADC mit 8 Kanälen erlaubt die Erfassung analoger Sensorsignale und deren Umwandlung in digitale Werte für die Weiterverarbeitung.
- Serielle Kommunikationsschnittstellen: Die Unterstützung von Standards wie USART (für asynchrone serielle Kommunikation), SPI und I2C erleichtert die Vernetzung mit anderen Mikrocontrollern, Sensoren oder externen Bauteilen.
- Capture/Compare/PWM (CCP) Module: Diese Module sind vielseitig einsetzbar, beispielsweise zur präzisen Impulserzeugung für Motorsteuerungen oder zur Messung von Pulsbreiten.
Einsatzmöglichkeiten und Anwendungsbereiche
Der PIC 16F877-04P ist ein Allrounder, der sich für eine breite Palette von Anwendungen eignet:
- Industrielle Automatisierung: Steuerungen für Produktionsmaschinen, Datenerfassung, Überwachungssysteme.
- Konsumerelektronik: Steuerungen für Haushaltsgeräte, Spielzeug, Unterhaltungselektronik.
- Automobilbereich: Einfache Steuerungsaufgaben in Fahrzeugen.
- Medizintechnik: Steuerungen für medizinische Geräte mit geringeren Komplexitätsanforderungen.
- IoT-Anwendungen: Als Kern eines Gateway-Geräts oder zur Steuerung einzelner IoT-Knoten.
- Bildungs- und Hobbyprojekte: Ideal für das Erlernen der Mikrocontroller-Programmierung und für kreative Elektronikprojekte.
Produkteigenschaften im Detail
| Kategorie | Merkmal |
|---|---|
| Architektur | 8-Bit PICmicro RISC |
| Programmspeicher | 14 KB Flash |
| Datenspeicher (RAM) | 368 Bytes |
| EEPROM | 256 Bytes |
| Taktfrequenz (max.) | 4 MHz |
| I/O-Ports | 33 multifunktionale I/O-Pins |
| ADC | 8-Kanal, 10-Bit |
| Serielle Schnittstellen | USART, SPI, I2C |
| Timer/Zähler | Mehrere 8-Bit und 16-Bit Timer |

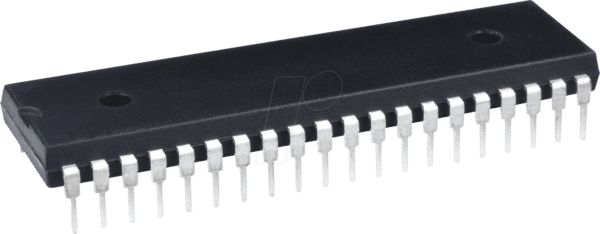

| Gehäuse | DIP-40 (Dual In-line Package) |
| Betriebsspannung | 2.0V bis 5.5V |
| Temperaturbereich | Industriell (-40°C bis +85°C) |
Häufig gestellte Fragen (FAQ) zu PIC 16F877-04P – 8-Bit-PICmicro Mikrocontroller, 14 KB, 4 MHz, DIP-40
Was ist die Hauptanwendung des PIC 16F877-04P?
Der PIC 16F877-04P eignet sich hervorragend für Steuerungs-, Mess- und Automatisierungsaufgaben in Bereichen wie industrielle Automatisierung, Konsumerelektronik, Hobbyprojekte und IoT-Anwendungen, bei denen eine zuverlässige und vielseitige 8-Bit-Plattform benötigt wird.
Welche Programmiersprachen werden für den PIC 16F877-04P unterstützt?
Der PIC 16F877-04P kann typischerweise in C oder Assembler programmiert werden. Die Verwendung von C ist aufgrund der umfangreichen Bibliotheken und der besseren Lesbarkeit weit verbreitet und wird von den meisten Entwicklungswerkzeugen unterstützt.
Welche Entwicklungsumgebung (IDE) wird für den PIC 16F877-04P empfohlen?
Microchip Technology bietet die MPLAB X IDE an, eine kostenlose und leistungsstarke integrierte Entwicklungsumgebung, die den PIC 16F877-04P und andere PIC-Mikrocontroller unterstützt. Dazu gehören auch der Compiler XC8 und die notwendigen Debugging-Werkzeuge.
Ist der PIC 16F877-04P für Anfänger geeignet?
Ja, der PIC 16F877-04P ist aufgrund seiner guten Dokumentation, der breiten Verfügbarkeit von Lernmaterialien und seiner robusten Natur gut für Anfänger geeignet, die sich mit Mikrocontrollern beschäftigen möchten. Die DIP-40-Verpackung erleichtert zudem das Prototyping auf Steckbrettern.
Wie unterscheidet sich der PIC 16F877-04P von höherwertigen PIC-Mikrocontrollern?
Der PIC 16F877-04P ist ein 8-Bit-Mikrocontroller mit einer spezifischen Taktrate und Speichergröße. Höherwertige PICs sind oft 16-Bit oder 32-Bit, bieten höhere Taktfrequenzen, mehr Speicher, fortgeschrittenere Peripheriegeräte und oft spezielle Funktionen für komplexere Anwendungen, wie z.B. Echtzeitbetriebssysteme.
Kann der PIC 16F877-04P mit externen Sensoren kommunizieren?
Ja, der PIC 16F877-04P verfügt über einen integrierten 10-Bit-ADC mit 8 Kanälen, der die Erfassung analoger Signale von einer Vielzahl von Sensoren (Temperatur, Licht, Druck etc.) ermöglicht. Darüber hinaus unterstützen die seriellen Schnittstellen wie I2C und SPI die Kommunikation mit vielen digitalen Sensoren und Modulen.
Welche Art von Stromversorgung wird für den PIC 16F877-04P benötigt?
Der PIC 16F877-04P kann mit einer Betriebsspannung zwischen 2,0V und 5,5V betrieben werden. Dies ermöglicht eine flexible Stromversorgung, sei es über Batterien, USB oder Netzteile, abhängig von den Anforderungen des spezifischen Projekts.
