Der PIC 16F874A-I/P: Ihr Tor zur professionellen Mikrocontroller-Entwicklung
Sie suchen nach einer leistungsstarken und flexiblen Mikrocontroller-Plattform für Ihre anspruchsvollen Embedded-System-Projekte? Der PIC 16F874A-I/P – ein 8-Bit-PICmicro Mikrocontroller mit 7 KB Speicher und einer Taktfrequenz von 20 MHz im DIP-40 Gehäuse – ist die ideale Lösung für Entwickler, die maximale Kontrolle und Zuverlässigkeit benötigen. Seine bewährte Architektur und umfassenden Peripheriefunktionen machen ihn zur überlegenen Wahl gegenüber einfachen oder monolithischen Lösungen, indem er eine solide Basis für komplexe Steuerungsaufgaben, Datenerfassung und industrielle Automatisierung bietet.
Architektonische Überlegenheit und Leistung
Der PIC 16F874A-I/P basiert auf der renommierten PICmicro® Architektur von Microchip Technology, die für ihre Effizienz und Robustheit bekannt ist. Mit einem großzügigen Flash-Programmspeicher von 7 KB können komplexe Algorithmen und umfangreiche Datentabellen problemlos untergebracht werden. Die maximale Taktfrequenz von 20 MHz ermöglicht eine schnelle Ausführung von Befehlen und somit eine hohe Reaktionsgeschwindigkeit Ihrer Anwendung. Diese Kombination aus Speichergröße und Prozessorgeschwindigkeit erlaubt die Implementierung von fortschrittlichen Funktionen, die mit leistungsschwächeren Mikrocontrollern nicht realisierbar wären.
Umfassende Peripherie für vielseitige Anwendungen
Ein herausragendes Merkmal des PIC 16F874A-I/P sind seine integrierten Peripherieeinheiten, die eine breite Palette von Anwendungsbereichen abdecken. Diese Vielfalt reduziert die Notwendigkeit externer Komponenten und vereinfacht das Schaltungsdesign erheblich.
- ADC (Analog-Digital-Wandler): Mit mehreren Kanälen ausgestattet, ermöglicht der integrierte ADC die präzise Erfassung analoger Signale aus der Umgebung, wie z.B. Sensordaten. Dies ist entscheidend für Systeme, die mit physikalischen Größen interagieren müssen.
- Timer/Counter-Module: Mehrere Timer/Counter mit verschiedenen Modi sind verfügbar, um präzise Zeitmessungen, Pulsbreitenmodulation (PWM) zur Steuerung von Motoren oder Helligkeit von LEDs und Zählfunktionen zu realisieren.
- Serielle Kommunikationsschnittstellen: Die Unterstützung von USART (Universal Synchronous Asynchronous Receiver Transmitter) und SPI (Serial Peripheral Interface) ermöglicht eine nahtlose Kommunikation mit anderen Mikrocontrollern, Sensoren, Displays und externen Speichermedien. Dies ist essentiell für vernetzte Systeme und Datenübertragung.
- I2C Schnittstelle: Die integrierte I2C-Schnittstelle vereinfacht die Anbindung von zahlreichen I2C-kompatiblen Sensoren und EEPROMs, ohne zusätzliche Pegelwandler oder komplexe Protokollimplementierungen.
- Capture/Compare/PWM (CCP) Module: Diese Module bieten erweiterte Funktionalitäten für präzise zeitbasierte Operationen, wie z.B. die Erfassung von Ereignissen oder die Erzeugung von gesteuerten PWM-Signalen.
- Interrupt-Controller: Ein flexibler Interrupt-Controller ermöglicht es dem Mikrocontroller, auf externe oder interne Ereignisse schnell und effizient zu reagieren, was für Echtzeitanwendungen unerlässlich ist.
Haltbarkeit und Zuverlässigkeit im industriellen Einsatz

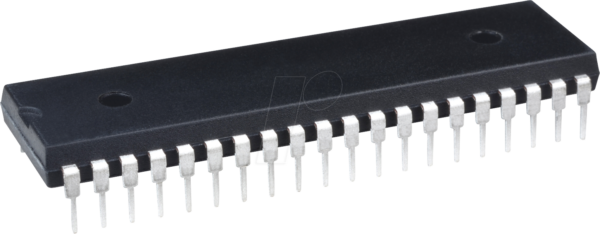

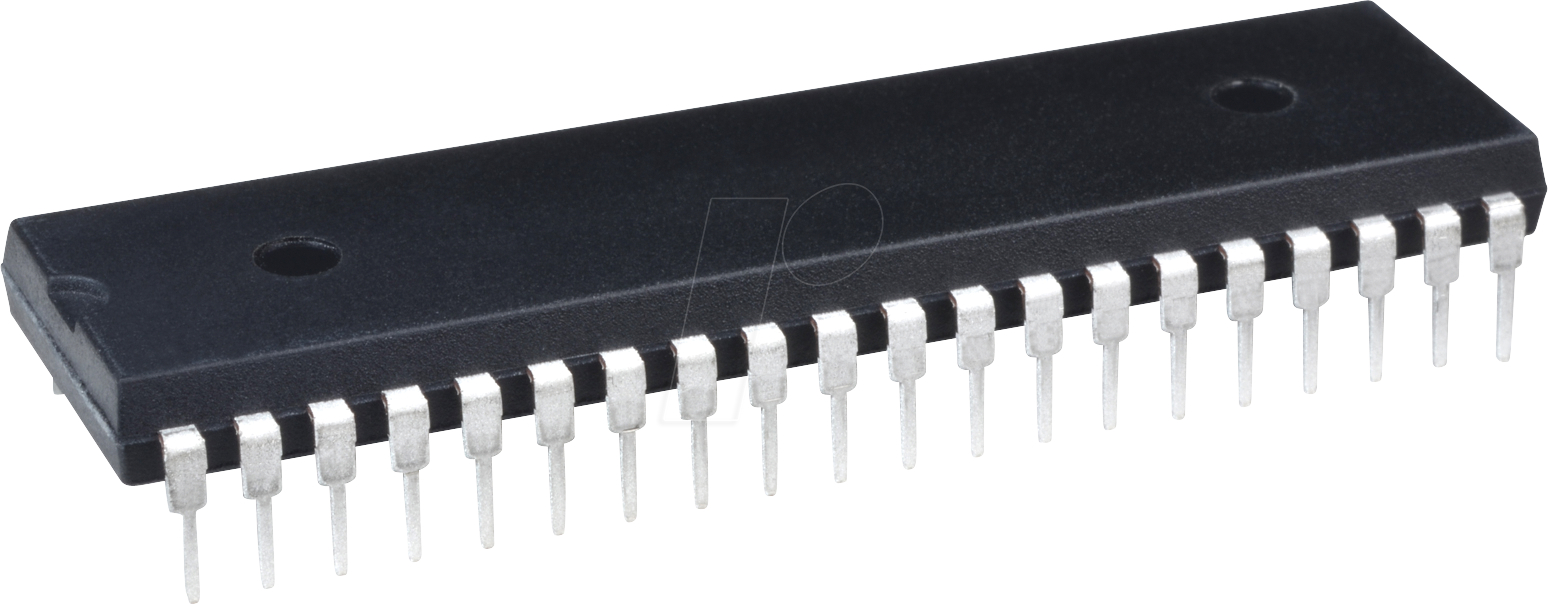

Der PIC 16F874A-I/P ist für den Betrieb im Temperaturbereich von -40°C bis +85°C spezifiziert (Index I), was ihn für den Einsatz in anspruchsvollen Umgebungsbedingungen prädestiniert. Das DIP-40 Gehäuse (Dual In-line Package) mit 40 Pins ist robust und erleichtert die Bestückung auf Leiterplatten, insbesondere im Prototypenbau und für Kleinserien. Die bewährte Fertigungstechnologie von Microchip gewährleistet eine hohe Zuverlässigkeit über die gesamte Lebensdauer des Produkts.
Produkteigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Hersteller | Microchip Technology |
| Architektur | 8-Bit PICmicro |
| Programmspeicher (Flash) | 7 KB |
| RAM | 368 Bytes |
| EEPROM | 256 Bytes |
| Max. Taktfrequenz | 20 MHz |
| Betriebsspannung | 2.0V – 5.5V |
| Betriebstemperatur | -40°C bis +85°C |
| Gehäusetyp | DIP-40 (Dual In-line Package) |
| Anzahl der I/O-Pins | 33 |
| ADC-Kanäle | 8 x 10-Bit |
| Timer | 3 x 8-Bit, 1 x 16-Bit |
| Kommunikationsschnittstellen | UART, SPI, I2C |
| CCP-Module | 2 |
Entwicklungsunterstützung und Ökosystem
Microchip Technology bietet ein umfassendes Ökosystem an Entwicklungswerkzeugen für seine PIC Mikrocontroller. Dazu gehören der MPLAB® X Integrated Development Environment (IDE), der XC8 Compiler und eine Vielzahl von Debuggern und Programmierern (z.B. PICkit™ und ICD™). Diese Werkzeuge erleichtern den gesamten Entwicklungsprozess von der Code-Erstellung über das Debugging bis hin zur Programmierung des Mikrocontrollers. Die umfangreiche Dokumentation und die aktive Community von Entwicklern stellen sicher, dass Sie schnell und effizient Lösungen für Ihre Projekte finden können.
Anwendungsbereiche des PIC 16F874A-I/P
Der PIC 16F874A-I/P eignet sich hervorragend für eine breite Palette von Embedded-Anwendungen:
- Industrielle Steuerungen und Automatisierung
- Datenerfassungssysteme
- Gerätesteuerung in der Medizintechnik
- Haushaltsgeräte und Unterhaltungselektronik
- Automobilanwendungen (nicht sicherheitskritisch)
- Prototypenentwicklung und Lehrzwecke
- IoT-Knotenpunkte und Sensornetzwerke
- Mess- und Prüfgeräte
Häufig gestellte Fragen zu PIC 16F874A-I/P – 8-Bit-PICmicro Mikrocontroller, 7 KB, 20 MHz, DIP-40
Was sind die Hauptvorteile des PIC 16F874A-I/P gegenüber moderneren 32-Bit Mikrocontrollern?
Der Hauptvorteil liegt in seiner Einfachheit und der etablierten 8-Bit-Architektur, die für viele Steuerungsaufgaben ausreichend Leistung bietet und gleichzeitig die Entwicklung und das Debugging vereinfacht. Zudem sind 8-Bit-Mikrocontroller oft kostengünstiger und verbrauchen weniger Strom, was sie ideal für ressourcenbeschränkte oder batteriebetriebene Anwendungen macht.
Ist der PIC 16F874A-I/P für Anfänger in der Mikrocontroller-Programmierung geeignet?
Ja, der PIC 16F874A-I/P ist aufgrund seiner gut dokumentierten Peripherie, der Verfügbarkeit von umfassenden Entwicklungswerkzeugen und einer großen Community auch für Anfänger geeignet. Die DIP-Bauform erleichtert zudem das Prototyping auf Breadboards.
Welche Programmiersprachen werden für den PIC 16F874A-I/P typischerweise verwendet?
Die gängigsten Programmiersprachen sind C und Assembler. Microchip Technology bietet den optimierten XC8 C-Compiler an, der die Entwicklung mit C für PIC Mikrocontroller erheblich erleichtert.
Wie unterscheidet sich der PIC 16F874A-I/P von anderen PIC Mikrocontrollern in der 16F-Familie?
Der PIC 16F874A-I/P ist ein Mitglied der klassischen 16F-Familie und zeichnet sich durch eine hohe Anzahl an I/O-Ports, umfangreiche Timer-Funktionen und integrierte ADCs aus. Er bietet eine gute Balance zwischen Leistung und Kosten für eine breite Palette von Anwendungen, die mehr Ressourcen benötigen als kleinere PIC-Varianten.
Benötige ich spezielle Hardware-Programmierer für den PIC 16F874A-I/P?
Ja, Sie benötigen einen In-Circuit-Programmierer wie z.B. den Microchip PICkit™ oder einen fortschrittlicheren Debugger/Programmierer, um den Mikrocontroller mit Ihrem Programmcode zu beschreiben.
Ist der PIC 16F874A-I/P für Echtzeitanwendungen geeignet?
Ja, dank seiner schnellen Taktfrequenz, des effizienten Befehlssatzes und des flexiblen Interrupt-Controllers ist der PIC 16F874A-I/P gut für viele Echtzeitanwendungen geeignet, bei denen schnelle Reaktionen auf Ereignisse erforderlich sind.
Wo finde ich Schaltpläne und Anwendungsbeispiele für den PIC 16F874A-I/P?
Umfangreiche Anwendungsbeispiele, Referenzdesigns und Datenblätter finden Sie auf der offiziellen Website von Microchip Technology sowie in technischen Foren und auf Elektronik-Entwicklungsplattformen.
