Entdecken Sie die Leistung des PIC16F870-I/SO: Ihr Schlüssel zur intelligenten Elektronikentwicklung
Suchen Sie nach einer zuverlässigen und vielseitigen Mikrocontroller-Lösung für Ihre nächste Embedded-System-Entwicklung? Der PIC16F870-I/SO von Microchip Technology ist die ideale Wahl für Ingenieure und Maker, die ein robustes 8-Bit-MCU mit umfangreichen Peripheriefunktionen für anspruchsvolle Steuerungs- und Automatisierungsaufgaben benötigen. Seine bewährte Architektur und die flexible Programmierung ermöglichen die effiziente Realisierung komplexer Projekte.
Warum der PIC16F870-I/SO Ihre erste Wahl ist
Der PIC16F870-I/SO übertrifft Standardlösungen durch eine beeindruckende Kombination aus Leistungsfähigkeit, umfangreichen Peripheriemöglichkeiten und der bewährten Zuverlässigkeit der PICmicro-Familie. Mit seinen 3,5 KB Flash-Speicher und einer Taktfrequenz von 20 MHz bietet er genügend Ressourcen für eine Vielzahl von Anwendungen, von einfachen Sensorinterfacing bis hin zu komplexeren Regelkreisen. Die breite Verfügbarkeit von Entwicklungswerkzeugen und die aktive Community unterstützen Sie zusätzlich bei der schnellen und erfolgreichen Implementierung Ihrer Ideen.
Architektur und Kernfunktionalität
Der PIC16F870-I/SO basiert auf der leistungsstarken PICmid-Architektur von Microchip, die für ihre Effizienz und Programmierbarkeit bekannt ist. Diese Architektur ermöglicht eine breite Palette von Befehlen, die in nur einem Taktzyklus ausgeführt werden können, was zu einer hohen Verarbeitungsgeschwindigkeit führt. Die 8-Bit-Datenpfade sind für eine Vielzahl von Anwendungen optimiert, bei denen ein Gleichgewicht zwischen Leistung und Ressourcenverbrauch entscheidend ist.
Umfassende Peripheriemöglichkeiten für maximale Flexibilität
Die Stärke des PIC16F870-I/SO liegt in seinen integrierten Peripheriemodulen, die eine Reduzierung externer Komponenten und damit eine Vereinfachung des Schaltungsdesigns ermöglichen:
- ADC (Analog-Digital-Wandler): Integriert für die präzise Erfassung analoger Signale. Die Auflösung und Anzahl der Kanäle sind für viele typische Sensoranwendungen ausreichend.
- Timer/Counter: Mehrere Timer-Module mit unterschiedlichen Funktionen stehen zur Verfügung, um präzise Zeitmessungen, Pulsbreitenmodulation (PWM) und Ereigniszählungen durchzuführen.
- Kommunikationsschnittstellen: Unterstützung für serielle Kommunikationsprotokolle wie USART (universeller synchroner/asynchroner Empfänger/Sender) und SSP (Synchronous Serial Port), was die Anbindung an andere Geräte und Netzwerke vereinfacht.
- Capture/Compare/PWM-Module: Diese fortschrittlichen Module ermöglichen die präzise Erfassung von Zeitereignissen, den Vergleich von Werten und die Generierung von Pulsbreitenmodulationen, unerlässlich für Motorsteuerungen und präzise Signalgenerierung.
- Watchdog Timer: Ein integrierter Watchdog Timer sorgt für Systemstabilität, indem er das System im Falle eines unerwarteten Stillstands neu startet.
- Interrupt-Controller: Ein leistungsfähiges Interrupt-System ermöglicht die reaktionsschnelle Bearbeitung von externen und internen Ereignissen.
Speicherarchitektur und Programmierbarkeit
Mit 3,5 KB Flash-Speicher bietet der PIC16F870-I/SO ausreichend Platz für die Firmware Ihrer Anwendung. Der interne EEPROM (nicht direkt im Datenblatt aufgeführt, aber typisch für diese Familie) ermöglicht die Speicherung von Konfigurationsdaten, die auch nach einem Stromausfall erhalten bleiben. Die einfache und intuitive Programmierung über den ICSP (In-Circuit Serial Programming)-Anschluss mit den gängigen Entwicklungsumgebungen von Microchip erleichtert den Entwicklungsprozess erheblich.
Einsatzgebiete und Anwendungsbeispiele
Der PIC16F870-I/SO eignet sich hervorragend für eine breite Palette von Embedded-Systemen:
- Industrielle Automatisierung: Steuerung von Maschinen, Überwachung von Produktionsprozessen, Datenerfassung.
- Konsumerelektronik: Haushaltsgeräte, Fernbedienungen, einfache Audio-/Videogeräte.
- Automobilanwendungen: Bordelektronik, Sensorüberwachung, einfache Steuerfunktionen.
- Medizintechnik: Überwachungsgeräte, einfache Diagnosewerkzeuge.
- Hobby- und Maker-Projekte: Robotik, Heimautomatisierung, benutzerdefinierte Steuerungen.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Mikrocontroller-Architektur | 8-Bit PICmicro |
| Flash-Speicher | 3,5 KB |
| Taktfrequenz (max.) | 20 MHz |

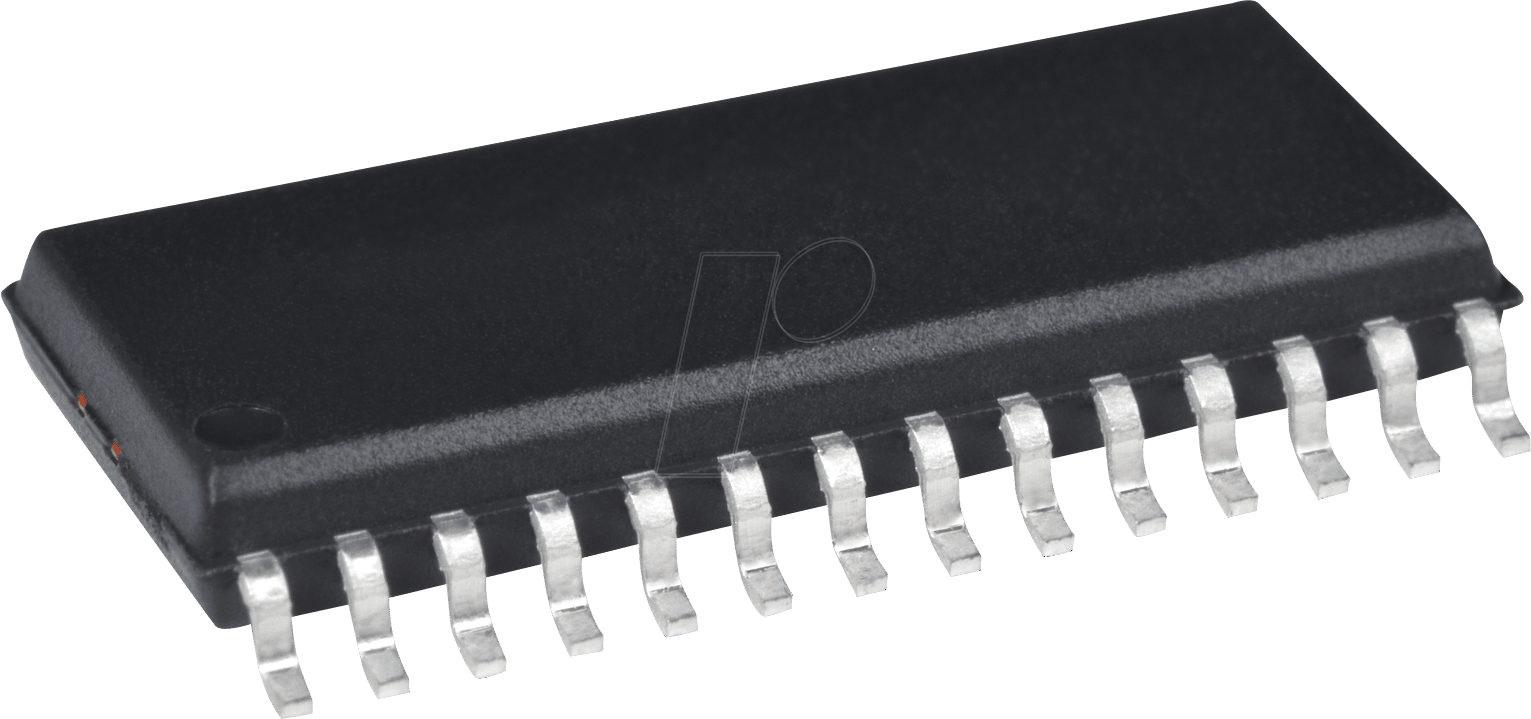

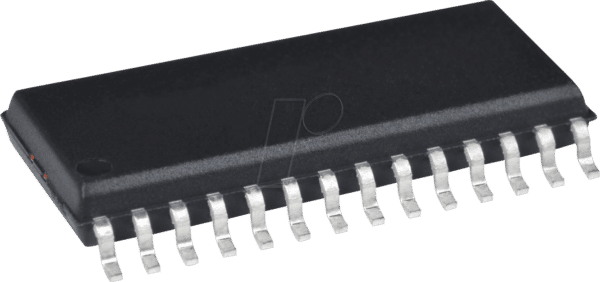

| Gehäuse | SO-28 (Small Outline Package, 28 Pins) |
| Betriebsspannung | Typischerweise 4V – 5.5V (Details siehe Datenblatt) |
| Anzahl I/O-Pins | Bis zu 22 (abhängig von Konfiguration) |
| ADC-Auflösung | Typischerweise 10-Bit (Details siehe Datenblatt) |
| Timer-Module | Mehrere Timer/Counter (z.B. Timer0, Timer1, Timer2) |
| Kommunikationsschnittstellen | USART, SSP (SPI/I2C kompatibel) |
| Programmierschnittstelle | ICSP (In-Circuit Serial Programming) |
Entwicklungsumgebung und Werkzeuge
Die Entwicklung mit dem PIC16F870-I/SO wird durch Microchips leistungsstarke und kostenlose Entwicklungsumgebung, MPLAB X IDE, erheblich vereinfacht. Zusammen mit dem XC8 C-Compiler oder dem MPASM Assembler können Sie Ihre Firmware effizient schreiben, debuggen und optimieren. Für das Debugging und die Programmierung stehen Hardware-Debugger wie der PICkit™ oder der ICD zur Verfügung, die eine direkte Interaktion mit dem Mikrocontroller während des Betriebs ermöglichen.
Qualität und Zuverlässigkeit von Microchip Technology
Als Produkt von Microchip Technology profitiert der PIC16F870-I/SO von jahrzehntelanger Erfahrung in der Halbleiterentwicklung. Microchip ist bekannt für die Herstellung robuster und zuverlässiger Mikrocontroller, die selbst unter anspruchsvollen Bedingungen stabil funktionieren. Die Fertigungsprozesse und die Qualitätskontrolle stellen sicher, dass Sie ein Produkt erhalten, das den Industriestandards entspricht und eine lange Lebensdauer Ihrer Anwendungen garantiert.
Häufig gestellte Fragen zu PIC 16F870-I/SO – 8-Bit-PICmicro Mikrocontroller, 3,5 KB, 20 MHz, SO-28
Was ist der Hauptvorteil des PIC16F870-I/SO gegenüber anderen Mikrocontrollern?
Der Hauptvorteil des PIC16F870-I/SO liegt in seiner ausgewogenen Kombination aus einer bewährten 8-Bit-Architektur, umfangreichen Peripheriefunktionen und der hohen Zuverlässigkeit, die charakteristisch für die PICmicro-Familie von Microchip ist. Dies macht ihn zu einer kosteneffizienten und flexiblen Lösung für eine Vielzahl von Embedded-Anwendungen.
Welche Programmiersprachen werden für den PIC16F870-I/SO unterstützt?
Der PIC16F870-I/SO kann sowohl in Assembler als auch in Hochsprachen wie C programmiert werden. Microchip bietet den XC8 C-Compiler an, der speziell für PIC-Mikrocontroller optimiert ist und eine effiziente Code-Erzeugung ermöglicht.
Wie kann ich den PIC16F870-I/SO programmieren und debuggen?
Die Programmierung erfolgt typischerweise über die ICSP-Schnittstelle (In-Circuit Serial Programming) mit Programmern wie dem PICkit™. Das Debugging kann ebenfalls über ICSP oder spezielle Debug-Adapter (wie den ICD) in Verbindung mit der MPLAB X IDE durchgeführt werden.
Ist der PIC16F870-I/SO für Anfänger im Bereich Mikrocontroller geeignet?
Ja, der PIC16F870-I/SO ist aufgrund der umfangreichen Dokumentation, der leicht zugänglichen Entwicklungswerkzeuge und der großen Community-Unterstützung auch für Anfänger gut geeignet. Seine breite Anwendbarkeit ermöglicht es, grundlegende Konzepte der Mikrocontroller-Programmierung zu erlernen und komplexere Projekte umzusetzen.
Welche Arten von Sensoren können mit dem integrierten ADC des PIC16F870-I/SO ausgelesen werden?
Der 10-Bit-ADC des PIC16F870-I/SO ist in der Lage, eine Vielzahl von analogen Signalen zu erfassen. Dazu gehören typischerweise Spannungssignale von potenziometrischen Sensoren, Thermistoren (bei Verwendung eines Spannungsteilers), Fotodioden oder auch analoge Ausgänge von speziellen Sensor-ICs.
Wie unterscheidet sich der SO-28-Gehäusetyp von anderen Mikrocontroller-Gehäusen?
Das SO-28-Gehäuse (Small Outline Package) ist ein weit verbreitetes oberflächenmontierbares Gehäuse. Es zeichnet sich durch seine relativ kompakte Größe und die beiden Reihen von Anschlusspins an den Seiten aus. Dies ermöglicht eine einfache Bestückung auf Leiterplatten und eine gute elektrische Leitfähigkeit. Es ist eine Standardwahl für viele integrierte Schaltungen.
Kann der PIC16F870-I/SO für Anwendungen mit geringem Stromverbrauch eingesetzt werden?
Ja, wie die meisten PIC-Mikrocontroller verfügt auch der PIC16F870-I/SO über verschiedene Low-Power-Modi (z.B. Sleep-Modus), die es ermöglichen, den Stromverbrauch während inaktiver Betriebsphasen erheblich zu reduzieren. Dies macht ihn für batteriebetriebene Anwendungen interessant, sofern die Firmware entsprechend optimiert wird.
