PIC 16F84A-20SO – 8-Bit-PICmicro Mikrocontroller: Die Kernkomponente für Ihre Embedded-Projekte
Der PIC 16F84A-20SO ist die ideale Lösung für Entwickler und Hobbyisten, die eine robuste und vielseitige 8-Bit-Mikrocontroller-Plattform für kompakte Steuerungsaufgaben und intelligente Geräte benötigen. Wenn Sie auf der Suche nach einem zuverlässigen Herzstück für Ihre Elektronikprojekte sind, das eine einfache Programmierung, eine gute Leistung und eine breite Akzeptanz in der Maker-Community bietet, dann ist dieser PICmicro-Mikrocontroller Ihre erste Wahl.
Leistungsfähigkeit und Vielseitigkeit für anspruchsvolle Anwendungen
Der PIC 16F84A-20SO zeichnet sich durch seine ausgewogene Kombination aus Leistung, Speichergröße und Peripheriefunktionen aus, die ihn zu einem Favoriten für eine Vielzahl von Embedded-Anwendungen machen. Mit einer Taktfrequenz von 20 MHz bietet er ausreichend Rechenleistung für die meisten Steuerungsaufgaben, während der integrierte 1,75 KB Flash-Speicher Platz für die Programmierung einer Vielzahl von Algorithmen bietet. Die SO-18-Bauform ermöglicht eine einfache Integration in bestehende Schaltungen und ist kompatibel mit Standard-Lötverfahren und Steckverbindungen.
Warum der PIC 16F84A-20SO die überlegene Wahl ist
Im Vergleich zu einfacheren 8-Bit-Mikrocontrollern oder komplexeren 16/32-Bit-Architekturen, die für Ihre aktuelle Anwendung möglicherweise überdimensioniert sind, bietet der PIC 16F84A-20SO eine optimale Balance. Seine Popularität und die umfangreiche Verfügbarkeit von Lernmaterialien, Entwicklungsboards und Beispielcode reduzieren die Entwicklungszeit signifikant. Die bewährte PICmicro-Architektur von Microchip steht für Zuverlässigkeit und Langlebigkeit, was ihn von weniger etablierten Alternativen abhebt. Die einfache Einrichtung von Ein-/Ausgabe-Ports und Timern ermöglicht eine schnelle Prototypenentwicklung und effiziente Implementierung.
Hauptmerkmale und Vorteile des PIC 16F84A-20SO
- Hohe Performance pro Watt: Optimierte Architektur für energieeffiziente Anwendungen.
- Robuste 8-Bit-Architektur: Bewährte Technologie für zuverlässige Steuerungsfunktionen.
- Umfassende Peripherieoptionen: Integrierte Timer, I/O-Ports und mehr für flexible Ansteuerung.
- Breite Community-Unterstützung: Umfangreiche Dokumentation, Foren und Entwicklungswerkzeuge erleichtern den Einstieg und die Problemlösung.
- Kosteneffiziente Lösung: Hervorragendes Preis-Leistungs-Verhältnis für Prototyping und Kleinserienfertigung.
- Programmierbarkeit: Unterstützt populäre Programmiersprachen und Entwicklungsumgebungen.
- Kompakte Bauform (SO-18): Ermöglicht platzsparende Designs und einfache Montage.
Detaillierte Spezifikationen und Anwendungsbereiche
Der PIC 16F84A-20SO ist ein Meilenstein in der Welt der Mikrocontroller und hat sich als unverzichtbarer Baustein in unzähligen Elektronikprojekten etabliert. Seine interne Architektur basiert auf einer RISC-Architektur mit 35 Befehlen, was eine schnelle und effiziente Programmausführung ermöglicht. Mit seinem 68-Byte-RAM und 64-Byte-EEPROM für Datenhaltung ist er bestens geeignet für Anwendungen, die kleine Mengen an Konfigurationsdaten oder Zustandsinformationen speichern müssen. Die 13 programmierbaren Ein-/Ausgabe-Pins (I/Os) bieten Flexibilität für die Anbindung externer Sensoren, Aktoren und Schnittstellen.
Die beiden 8-Bit-Timer/Zähler (Timer0 und Timer1) ermöglichen präzise Zeitsteuerungen, Pulsweitenmodulation (PWM) für die Steuerung von Motoren oder LEDs sowie das Zählen externer Ereignisse. Der integrierte Watchdog-Timer (WDT) mit eigenem Oszillator sorgt für eine erhöhte Systemstabilität, indem er einen Reset auslöst, falls die Software hängen bleibt. Diese Funktion ist entscheidend für Anwendungen, die eine hohe Ausfallsicherheit erfordern.
Die Schnittstellenfähigkeiten des PIC 16F84A-20SO sind ebenfalls bemerkenswert. Er verfügt über eine serielle Schnittstelle, die wahlweise als SPI oder I2C konfiguriert werden kann. Dies ermöglicht eine einfache Kommunikation mit anderen Mikrocontrollern, Sensoren, Displays und Speichermedien. Die Möglichkeit, diesen universellen Baustein in einer Vielzahl von Kommunikationsprotokollen einzusetzen, erweitert seine Anwendungsbreite erheblich.
Die 20 MHz Taktfrequenz, gepaart mit der effizienten Befehlsausführung, ermöglicht die Verarbeitung von Daten und die Ausführung komplexer Logik in Echtzeit. Dies ist besonders wichtig für Anwendungen wie:
- Industrielle Automatisierung: Steuerung von Maschinen, Überwachung von Prozessen, Datenerfassung.
- Haushaltsgeräte: Intelligente Steuerung von Waschmaschinen, Öfen, Klimaanlagen.
- Robotik: Regelung von Motoren, Auswertung von Sensordaten, einfache Robotersteuerungen.
- Mess- und Regeltechnik: Aufbau von Messgeräten, Datenloggern, Regelkreisen.
- Hobbyelektronik und Maker-Projekte: Aufbau von individuellen elektronischen Schaltungen, Lernplattformen.
- Prototyping: Schnelle Entwicklung und Verifikation von Schaltungsdesigns.

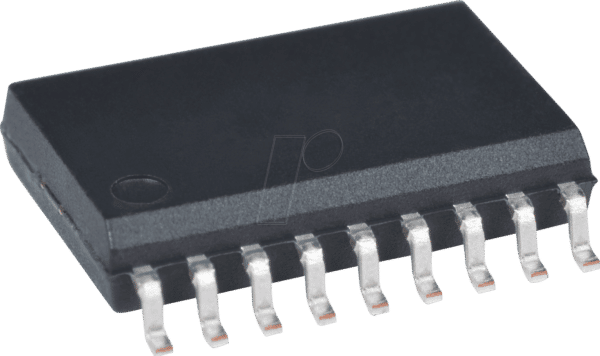

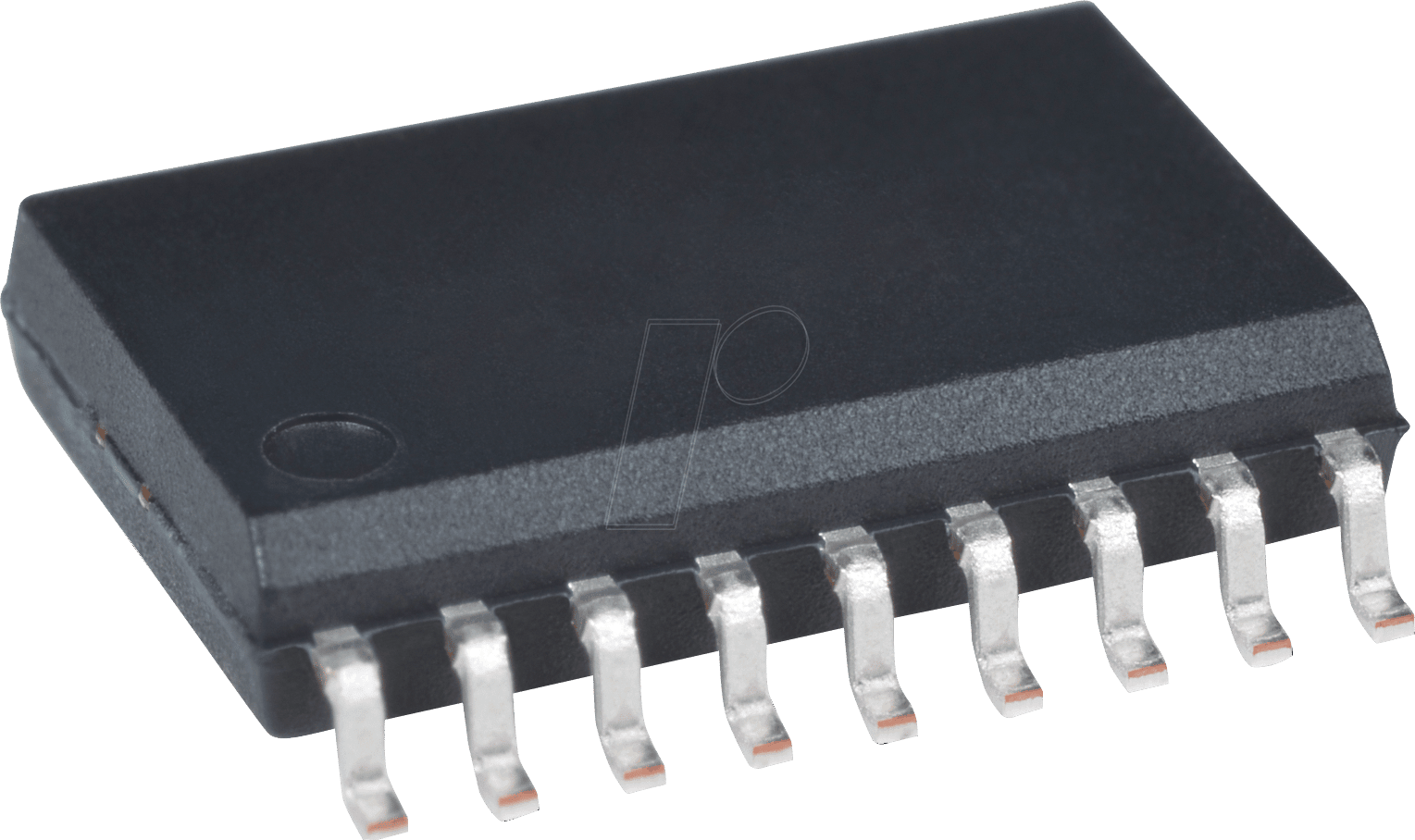

Die SO-18 (Small Outline) Verpackung ist eine Standard-Oberflächenmontage (SMD) Bauform, die eine einfache Integration in Mehrlagen-Leiterplatten (PCBs) ermöglicht und sich gut für die Automatisierung in der Produktion eignet. Trotz seiner kompakten Größe ist der PIC 16F84A-20SO extrem robust und für den Betrieb in einem breiten Temperaturbereich ausgelegt.
Eigenschaften des PIC 16F84A-20SO im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller | Microchip Technology |
| Mikrocontroller-Familie | PICmicro |
| Architektur | 8-Bit RISC |
| Taktfrequenz (max.) | 20 MHz |
| Flash-Speicher (Programm) | 1.75 KB (1792 Bytes) |
| RAM (Daten) | 68 Bytes |
| EEPROM (Daten) | 64 Bytes |
| Anzahl I/O-Pins | 13 |
| Timer | 2 x 8-Bit Timer/Zähler |
| Schnittstellen | SPI / I2C (konfigurierbar) |
| Betriebsspannung | 2.5V bis 5.5V |
| Gehäusetyp | SO-18 (Small Outline, 18 Pins) |
| Industriestandard-Kompatibilität | Ja, weit verbreitet und etabliert |
| Entwicklungsunterstützung | Umfangreiche IDEs, Debugger und Programmiergeräte verfügbar |
FAQ – Häufig gestellte Fragen zu PIC 16F84A-20SO – 8-Bit-PICmicro Mikrocontroller, 1,75 KB, 20 MHz, SO-18
Was sind die Hauptanwendungsgebiete des PIC 16F84A-20SO?
Der PIC 16F84A-20SO ist ideal für eine breite Palette von Embedded-Anwendungen, darunter industrielle Steuerungen, Haushaltsgeräte, Robotik, Mess- und Regeltechnik sowie Hobbyelektronik-Projekte, bei denen eine kostengünstige und zuverlässige 8-Bit-Mikrocontroller-Lösung benötigt wird.
Welche Programmiersprachen werden für den PIC 16F84A-20SO unterstützt?
Der PIC 16F84A-20SO kann hauptsächlich in Assembler oder in Hochsprachen wie C programmiert werden. Beliebte Entwicklungsumgebungen wie MPLAB X IDE von Microchip und verschiedene C-Compiler sind für diese Mikrocontroller-Familie verfügbar.
Ist der PIC 16F84A-20SO für Anfänger im Bereich Mikrocontroller geeignet?
Ja, der PIC 16F84A-20SO gilt als sehr einsteigerfreundlich. Seine Architektur ist relativ einfach zu verstehen, und es gibt eine riesige Menge an Tutorials, Beispielprojekten und Foren, die Anfängern beim Einstieg helfen.
Wie unterscheidet sich der PIC 16F84A-20SO von moderneren Mikrocontrollern?
Im Vergleich zu 16- oder 32-Bit-Mikrocontrollern bietet der PIC 16F84A-20SO weniger Rechenleistung und Speicher. Dies macht ihn jedoch ideal für einfachere Aufgaben, bei denen Effizienz, niedriger Stromverbrauch und geringere Kosten im Vordergrund stehen. Moderne Mikrocontroller sind oft komplexer und für anspruchsvollere Aufgaben wie grafikintensive Benutzeroberflächen oder komplexe Netzwerkprotokolle ausgelegt.
Welche Art von Debugging-Werkzeugen sind für den PIC 16F84A-20SO verfügbar?
Für den PIC 16F84A-20SO sind verschiedene Debugging-Optionen verfügbar, darunter In-Circuit Debugger (ICD) und In-Circuit Serial Programmer (PICkit), die in Verbindung mit der MPLAB X IDE verwendet werden können, um den Code Schritt für Schritt auszuführen, Variablen zu überwachen und Fehler zu identifizieren.
Kann der PIC 16F84A-20SO mit anderen Mikrocontrollern über SPI oder I2C kommunizieren?
Ja, der PIC 16F84A-20SO verfügt über eine konfigurierbare serielle Schnittstelle, die entweder als SPI (Serial Peripheral Interface) oder I2C (Inter-Integrated Circuit) Bus fungieren kann. Dies ermöglicht eine einfache Kommunikation mit anderen Mikrocontrollern, Sensoren, Displays und Peripheriegeräten, die diese Protokolle unterstützen.
Welche Stromversorgung wird für den Betrieb des PIC 16F84A-20SO benötigt?
Der PIC 16F84A-20SO kann mit einer Betriebsspannung zwischen 2,5 Volt und 5,5 Volt betrieben werden. Dies bietet Flexibilität bei der Auswahl der Stromquelle und macht ihn für eine Vielzahl von Anwendungen, auch solche mit begrenzter Stromversorgung, geeignet.
