PIC 16F84A-20P – Der Klassiker für Ihre Embedded-Projekte
Der PIC 16F84A-20P ist die bewährte Lösung für Entwickler und Hobbyisten, die robuste und kostengünstige Mikrocontroller für eine Vielzahl von Steuerungs- und Automatisierungsaufgaben benötigen. Wenn Sie eine zuverlässige Plattform für Ihre Elektronikprojekte suchen, die eine präzise Verarbeitung und flexible Programmierbarkeit bietet, ist dieser 8-Bit-PICmicro Mikrocontroller die überlegene Wahl gegenüber Standardlösungen, die oft komplexer zu integrieren oder weniger spezialisiert sind.
Leistung und Zuverlässigkeit für anspruchsvolle Anwendungen
Der PIC 16F84A-20P zeichnet sich durch seine ausgefeilte Architektur aus, die eine effiziente Ausführung von Programmen ermöglicht. Mit seiner Taktfrequenz von 20 MHz liefert er die nötige Geschwindigkeit für Echtzeitanwendungen, während seine interne Programmspeichergröße von 1,75 KB ausreichend Platz für kompakte und optimierte Firmware bietet. Diese Spezifikationen machen ihn ideal für Projekte, bei denen Ressourcen effizient genutzt werden müssen, ohne Kompromisse bei der Funktionalität einzugehen.
Kernvorteile des PIC 16F84A-20P
- Etablierte Plattform: Ein Mikrocontroller, der sich über Jahre hinweg in unzähligen Projekten bewährt hat, was eine hohe Zuverlässigkeit und geringe Ausfallwahrscheinlichkeit bedeutet.
- Flexibilität: Dank seiner vielseitigen Ein- und Ausgänge sowie der Möglichkeit zur Programmierung über verschiedene Schnittstellen bietet der PIC 16F84A-20P eine hohe Anpassungsfähigkeit an unterschiedliche Projektanforderungen.
- Kosteneffizienz: Im Vergleich zu moderneren und leistungsfähigeren Mikrocontrollern bietet der PIC 16F84A-20P ein hervorragendes Preis-Leistungs-Verhältnis, was ihn besonders für kostenbewusste Projekte attraktiv macht.
- Breite Verfügbarkeit von Ressourcen: Es existiert eine riesige Community und eine Fülle von Dokumentationen, Beispielen und Entwicklungswerkzeugen, die den Einstieg und die Weiterentwicklung erleichtern.
- Robustheit: Entwickelt für industrielle Umgebungen, widersteht der PIC 16F84A-20P Umwelteinflüssen und bietet eine lange Lebensdauer.
- Einfache Ansteuerung: Die 8-Bit-Architektur vereinfacht die Hardware- und Software-Entwicklung, was ihn für Einsteiger und Fortgeschrittene gleichermaßen zugänglich macht.
Technische Spezifikationen und Aufbau
Der PIC 16F84A-20P ist ein monolithischer CMOS-FLASH-basiertes 8-Bit-Mikrocontroller. Seine Kernarchitektur basiert auf dem PICmicro RISC-Architekturdesign, das sich durch eine einfache Befehlssatzstruktur auszeichnet, was die Code-Entwicklung und -Optimierung vereinfacht. Das integrierte 1,75 KB große Flash-Programmspeicher ermöglicht die Speicherung von Anwenderprogrammen, während der 68 Byte große SRAM-Datenspeicher für temporäre Variable und Register zur Verfügung steht. Für die I/O-Anbindung sind 13 bidirektionale I/O-Pins vorhanden, die flexibel für die Ansteuerung externer Komponenten wie Sensoren, Aktoren oder Displays konfiguriert werden können. Die Stromversorgung kann typischerweise zwischen 2,0V und 5,5V liegen, was eine Integration in eine breite Palette von Energiesystemen ermöglicht.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des PIC 16F84A-20P eröffnet ein breites Spektrum an Einsatzmöglichkeiten. Er ist die ideale Wahl für:
- Steuerungssysteme: Von einfachen Haushaltsgeräten bis hin zu komplexen industriellen Anlagen, wo er repetitive Aufgaben zuverlässig ausführt.
- Automatisierungstechnik: Zur Steuerung von Förderbändern, Robotern oder Prozessparametern in Fertigungsumgebungen.
- Experimentierplatinen und Prototyping: Seine einfache Handhabung und die breite Verfügbarkeit von Entwicklungswerkzeugen machen ihn zum idealen Baustein für erste elektronische Experimente und die schnelle Realisierung von Prototypen.
- Signalverarbeitung: Einfache Signalaufbereitung und -auswertung für Sensordaten.
- LED-Ansteuerung und Effekte: Programmierung von Lichteffekten, Dimmern oder komplexen LED-Anzeigen.
- Netzwerkgeräte: Als Steuerchip in einfachen Netzwerkadaptern oder Geräten, die grundlegende Kommunikationsfunktionen benötigen.
- Spielzeug und Lernsysteme: Integration in Bildungsprojekte, die das Verständnis für Elektronik und Programmierung fördern.
Die bewährte Architektur und die robusten Eigenschaften des PIC 16F84A-20P gewährleisten eine präzise und zuverlässige Funktionsweise, auch unter anspruchsvollen Bedingungen. Seine einfache Integration in bestehende Schaltungen und die Möglichkeit zur effizienten Programmierung machen ihn zu einer nachhaltigen und zukunftssicheren Wahl für eine Vielzahl von Projekten.
Produktdetails im Überblick
| Merkmal | Spezifikation |
|---|---|
| Mikrocontroller-Familie | PICmicro |
| Architektur | 8-Bit RISC |
| Programmspeicher (Flash) | 1.75 KB |
| Datenspeicher (SRAM) | 68 Bytes |
| Taktrate | 20 MHz |
| I/O-Ports | 13 bidirektionale I/O-Pins |
| Betriebsspannung | 2.0V bis 5.5V |

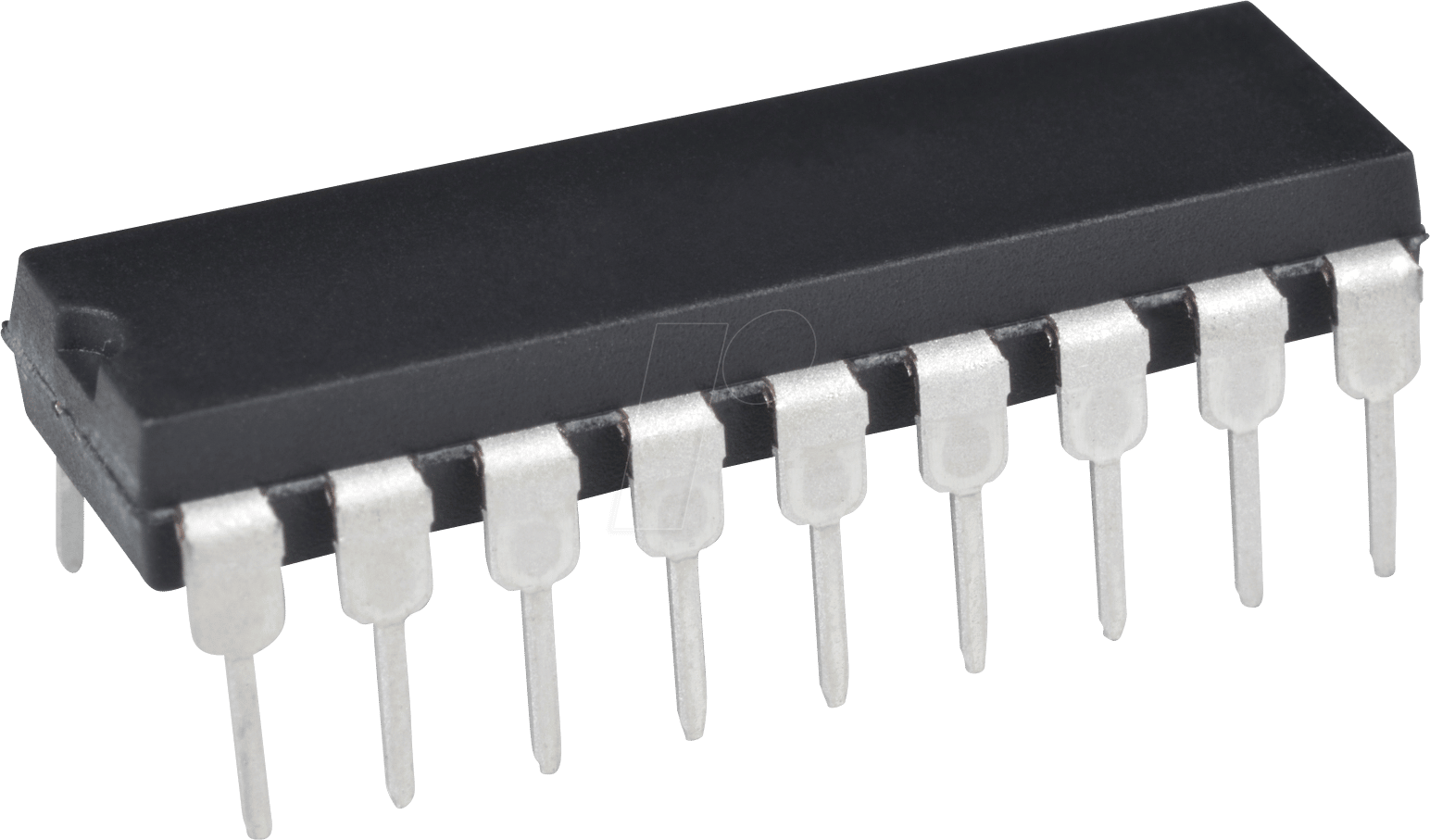

| Gehäusetyp | DIP-18 (Dual In-line Package, 18 Pins) |
| Hersteller | Microchip Technology |
FAQ – Häufig gestellte Fragen zu PIC 16F84A-20P – 8-Bit-PICmicro Mikrocontroller, 1,75 KB, 20 MHz, DIP-18
Was sind die Hauptanwendungsbereiche für den PIC 16F84A-20P?
Der PIC 16F84A-20P eignet sich hervorragend für Steuerungsaufgaben in der Automatisierungstechnik, für die Entwicklung von Prototypen, für Lernsysteme und für einfache Signalverarbeitungsaufgaben, bei denen eine kostengünstige und zuverlässige Lösung gefragt ist.
Welche Programmiersprachen werden für den PIC 16F84A-20P unterstützt?
Typischerweise kann der PIC 16F84A-20P sowohl in Assembler als auch in Hochsprachen wie C programmiert werden. Für C-Entwicklung gibt es spezialisierte Compiler, die Code für diese Mikrocontroller-Architektur generieren.
Welche Entwicklungswerkzeuge sind für den PIC 16F84A-20P verfügbar?
Microchip Technology bietet eine Reihe von Entwicklungswerkzeugen an, darunter der MPLAB X IDE und verschiedene Programmiergeräte wie der PICkit. Zahlreiche Drittanbieter bieten ebenfalls Entwicklungsumgebungen und Hardware-Tools an.
Ist der PIC 16F84A-20P für Anfänger geeignet?
Ja, aufgrund seiner relativ einfachen Architektur, der breiten Verfügbarkeit von Dokumentationen und der großen Community ist der PIC 16F84A-20P auch für Einsteiger gut geeignet, um die Grundlagen der Mikrocontroller-Programmierung zu erlernen.
Wie unterscheidet sich der PIC 16F84A-20P von moderneren Mikrocontrollern?
Der PIC 16F84A-20P ist ein 8-Bit-Mikrocontroller mit begrenztem Speicher. Modernere Mikrocontroller sind oft 32-Bit-Systeme mit deutlich mehr Leistung, Speicher und spezialisierten Peripheriemodulen, die für komplexere Echtzeitbetriebssysteme oder anspruchsvolle grafische Benutzeroberflächen ausgelegt sind. Der PIC 16F84A-20P punktet jedoch bei Einfachheit, Kosteneffizienz und bewährter Zuverlässigkeit für weniger komplexe Aufgaben.
Was bedeutet DIP-18?
DIP steht für Dual In-line Package, eine Art von Gehäuse für integrierte Schaltkreise. Die „18“ gibt an, dass das Bauteil 18 Anschlusspins hat, die paarweise auf beiden Seiten des rechteckigen Gehäuses angeordnet sind. Dieses Gehäuse ist für die Bestückung auf Steckbrettern oder zur direkten Lötung auf Leiterplatten konzipiert.
Wie ist die Verfügbarkeit von Peripheriebausteinen für den PIC 16F84A-20P?
Da der PIC 16F84A-20P ein weit verbreiteter Mikrocontroller ist, gibt es eine breite Palette von unterstützenden Peripheriebausteinen wie Sensoren, Aktoren, Display-Module und Kommunikationsschnittstellen, die leicht mit ihm integriert werden können.
