PIC 16F84A-04P – Der bewährte 8-Bit-PICmicro Mikrocontroller für Ihre Elektronikprojekte
Suchen Sie einen zuverlässigen und kostengünstigen Mikrocontroller für Ihre Embedded-System-Entwicklungen? Der PIC 16F84A-04P von Microchip ist die ideale Lösung für Hobbyisten, Bildungseinrichtungen und professionelle Entwickler, die eine robuste Plattform für Steuerungsaufgaben, Automatisierungslösungen oder zur Datenerfassung benötigen. Mit seiner bewährten Architektur und umfangreichen Funktionalität bietet er eine hervorragende Basis, um Ihre Ideen in die Realität umzusetzen, ohne Kompromisse bei Leistung und Stabilität eingehen zu müssen.
Warum der PIC 16F84A-04P die überlegene Wahl ist
Im Vergleich zu vielen moderneren, aber auch komplexeren Mikrocontrollern zeichnet sich der PIC 16F84A-04P durch seine Einfachheit, seine hohe Verfügbarkeit und seine ausgezeichnete Dokumentation aus. Diese Eigenschaften machen ihn besonders zugänglich für Lernzwecke und garantieren gleichzeitig eine stabile und vorhersagbare Performance für kritische Anwendungen. Die breite Unterstützung durch Entwicklungswerkzeuge und die etablierte Community minimieren den Lernaufwand und beschleunigen den Entwicklungsprozess erheblich. Seine 1,75 KB an Programmspeicher und 68 Byte an Datenspeicher sind für viele klassische Mikrocontroller-Aufgaben völlig ausreichend und ermöglichen eine effiziente Nutzung der Ressourcen.
Kernmerkmale und Vorteile des PIC 16F84A-04P
- Bewährte Architektur: Der 8-Bit-PICmicro Kern ist seit Jahren ein Industriestandard und bietet eine zuverlässige Grundlage für diverse Steuerungs- und Logikaufgaben.
- Umfangreiche E/A-Ports: Mit insgesamt 13 programmierbaren Ein-/Ausgabe-Pins ermöglicht der PIC 16F84A-04P die Anbindung einer Vielzahl von Sensoren, Aktoren und externen Komponenten.
- Integrierte Peripherie: Der Mikrocontroller verfügt über einen 8-stufigen Timer/Counter, der sich ideal für Zeitmessungen, Pulsbreitenmodulation (PWM) oder Event-Zählung eignet.
- Breite Anwendungsbereiche: Von einfachen Haushaltsgeräten bis hin zu komplexen Messinstrumenten – der PIC 16F84A-04P ist flexibel einsetzbar.
- Gute Dokumentation und Community-Support: Umfassende Datenblätter, Anwendungshinweise und eine aktive Entwicklergemeinschaft erleichtern das Erlernen und die Fehlersuche.
- Kosteneffizienz: Der PIC 16F84A-04P bietet ein exzellentes Preis-Leistungs-Verhältnis, was ihn für Projekte mit begrenztem Budget attraktiv macht.

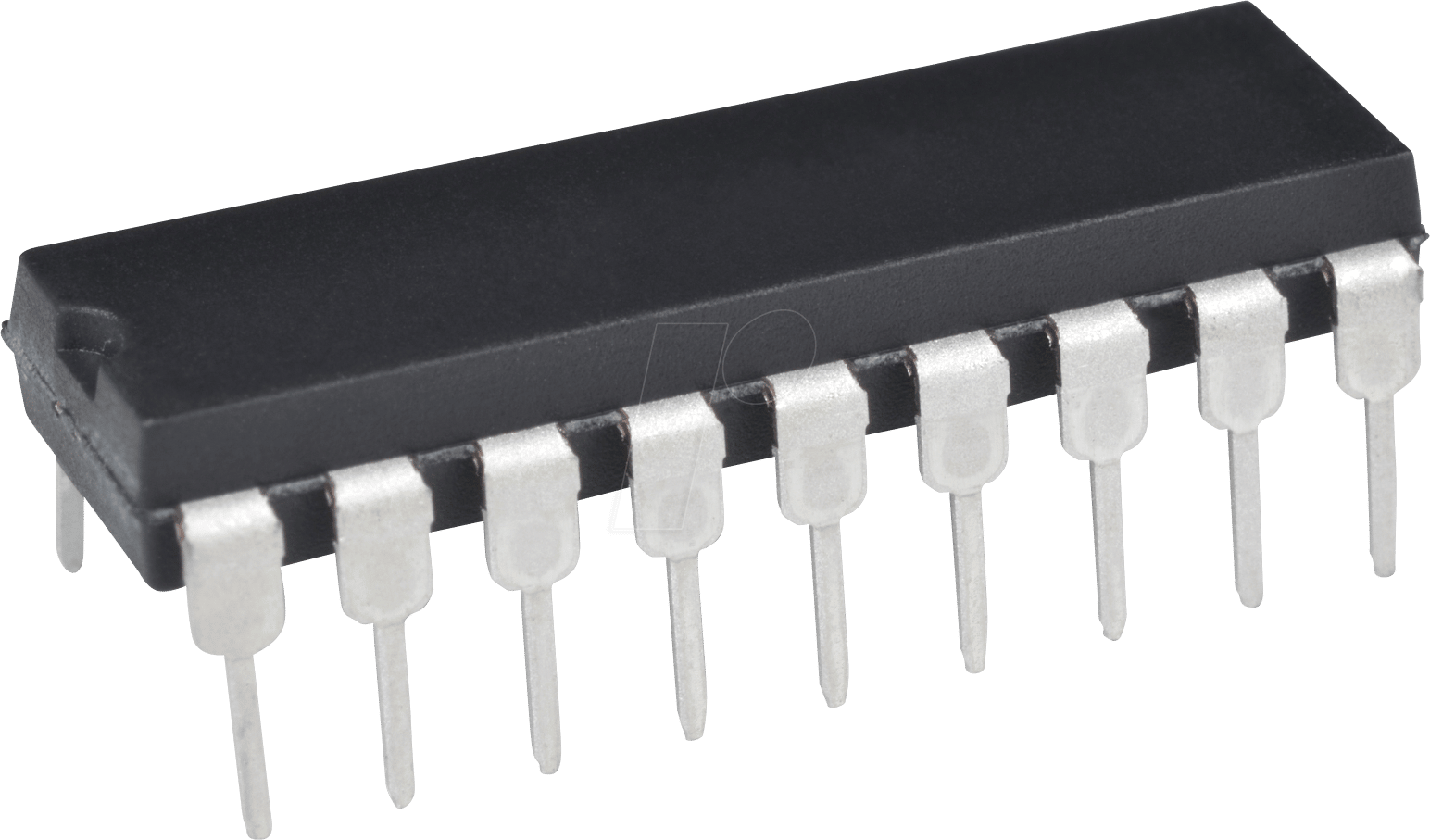

- Standard DIP-18 Gehäuse: Das bewährte Dual In-line Package (DIP) mit 18 Pins ermöglicht eine einfache Bestückung auf Breadboards und Standard-Leiterplatten, was den Prototypenbau und die Integration in bestehende Schaltungen vereinfacht.
- Robuste Leistung: Der Betrieb mit einer Taktfrequenz von 4 MHz gewährleistet eine ausreichende Verarbeitungsgeschwindigkeit für eine breite Palette von Steuerungsaufgaben ohne übermäßigen Energieverbrauch.
Technische Spezifikationen im Detail
Der PIC 16F84A-04P ist ein leistungsstarker 8-Bit-Mikrocontroller, der eine solide Grundlage für Ihre Embedded-Projekte bildet. Seine kompakte Größe, gepaart mit seiner Funktionalität, macht ihn zu einer beliebten Wahl für eine Vielzahl von Anwendungen. Die interne Architektur ist auf Effizienz und Zuverlässigkeit ausgelegt, was ihn zu einem Eckpfeiler in vielen Elektronikdesigns macht.
| Merkmal | Spezifikation |
|---|---|
| Mikrocontroller-Familie | PICmicro 8-Bit |
| Hersteller | Microchip Technology |
| Typ | PIC 16F84A |
| Modellnummer | PIC 16F84A-04P |
| Gehäusetyp | DIP-18 (Dual In-line Package) |
| Programmspeicher | 1.75 KB (Flash) |
| Datenspeicher (RAM) | 68 Byte |
| EEPROM-Daten | 64 Byte |
| Max. Taktfrequenz | 4 MHz |
| Betriebsspannung | 2.0V bis 5.5V |
| Anzahl E/A-Pins | 13 |
| Timer/Counter | 1x 8-Bit |
| Interrupt-Controller | Ja |
| Programmierbarkeit | In-System-Programmierung (ISP) über ICSP™ |
| Betriebstemperaturbereich | -40°C bis +85°C (Industriequalität) |
| Anwendungsbereiche | Automatisierung, Messdatenerfassung, Gerätesteuerung, Bildungsprojekte |
Anwendungsbereiche und Einsatzmöglichkeiten
Der PIC 16F84A-04P mit seiner bewährten 8-Bit-Architektur und seinen vielseitigen E/A-Möglichkeiten ist prädestiniert für eine breite Palette von Anwendungen. Seine Robustheit und Zuverlässigkeit machen ihn zu einer exzellenten Wahl für industrielle Steuerungsaufgaben, bei denen es auf Stabilität und Langlebigkeit ankommt. In der Automatisierungstechnik kann er zur Steuerung von Motoren, Pumpen oder Klappen eingesetzt werden. Für Messdatenerfassungssysteme kann er Sensordaten aufnehmen, vorverarbeiten und weiterleiten.
Auch im Bildungsbereich hat sich der PIC 16F84A-04P etabliert. Seine einfache Handhabung und die umfangreiche Dokumentation ermöglichen es Studenten und Hobbyisten, die Grundlagen der Mikrocontroller-Programmierung zu erlernen und eigene Projekte zu realisieren. Ob es sich um die Steuerung von LEDs, die Ansteuerung von Displays oder die Implementierung einfacher Logikfunktionen handelt – der PIC 16F84A-04P bietet eine zugängliche Plattform.
Die Möglichkeit der In-System-Programmierung (ISP) über die ICSP™ Schnittstelle erlaubt eine bequeme Aktualisierung der Firmware, ohne den Mikrocontroller aus der Schaltung entfernen zu müssen. Dies ist besonders vorteilhaft während der Entwicklungsphase und für die Wartung von Geräten.
Der 8-Bit-Timer/Counter eröffnet zusätzliche Möglichkeiten für zeitkritische Anwendungen. Er kann für präzise Zeitmessungen, die Generierung von Pulsbreitenmodulation (PWM) zur Ansteuerung von Motoren oder LEDs, oder zur Zählung externer Ereignisse verwendet werden. Die integrierten Interrupt-Fähigkeiten ermöglichen es dem Mikrocontroller, auf externe Ereignisse zu reagieren, ohne ständig die Eingänge abfragen zu müssen, was die Effizienz des Systems steigert.
Die umfangreichen 13 programmierbaren E/A-Pins erlauben die flexible Anbindung einer Vielzahl von externen Komponenten. Dies umfasst die Ansteuerung von Relais, die Erfassung von Schalterzuständen, die Kommunikation mit anderen Chips über serielle Schnittstellen oder die Ansteuerung von einfachen alphanumerischen Displays.
Aufgrund seiner geringen Leistungsaufnahme und des breiten Betriebsspannungsbereichs von 2.0V bis 5.5V eignet sich der PIC 16F84A-04P auch für batteriebetriebene Anwendungen, bei denen Energieeffizienz eine entscheidende Rolle spielt. Das robuste DIP-18-Gehäuse erleichtert zudem die Handhabung und Integration in bestehende oder neue Schaltungsdesigns, sei es auf einem Steckbrett für Prototypen oder auf einer geätzten Leiterplatte.
FAQ – Häufig gestellte Fragen zu PIC 16F84A-04P – 8-Bit-PICmicro Mikrocontroller, 1,75 KB, 4 MHz, DIP-18
Was ist der Hauptzweck des PIC 16F84A-04P?
Der PIC 16F84A-04P ist ein vielseitiger 8-Bit-Mikrocontroller, der primär für Steuerungs-, Automatisierungs- und Datenerfassungsaufgaben in Embedded-Systemen konzipiert ist. Er eignet sich hervorragend für Hobbyprojekte, Bildungszwecke und kleinere industrielle Anwendungen, bei denen eine zuverlässige und kostengünstige Lösung gefragt ist.
Für wen ist der PIC 16F84A-04P am besten geeignet?
Dieses Modell ist ideal für Elektronik-Hobbyisten, Studenten, Ingenieure und kleine Unternehmen, die einen einfachen, aber funktionsreichen Mikrocontroller für ihre Projekte benötigen. Seine gute Dokumentation und die einfache Handhabung machen ihn besonders zugänglich für Anfänger.
Welche Art von Speicher hat der PIC 16F84A-04P?
Der PIC 16F84A-04P verfügt über 1,75 KB Flash-Speicher für das Programm, 68 Byte RAM für Datenvariablen und 64 Byte EEPROM für nichtflüchtige Datenspeicherung.
Welche Taktfrequenz unterstützt der PIC 16F84A-04P?
Der Mikrocontroller unterstützt eine maximale Taktfrequenz von 4 MHz. Dies bietet eine gute Balance zwischen Verarbeitungsgeschwindigkeit und Energieverbrauch für viele gängige Anwendungen.
Was bedeutet DIP-18?
DIP steht für Dual In-line Package. Das bedeutet, der Mikrocontroller ist in einem Gehäuse untergebracht, das auf beiden Seiten des integrierten Schaltkreises zwei Reihen von Pins aufweist. DIP-18 gibt an, dass das Gehäuse insgesamt 18 Pins besitzt, was eine einfache Montage auf Steckplatinen (Breadboards) und Standard-Leiterplatten ermöglicht.
Ist der PIC 16F84A-04P einfach zu programmieren?
Ja, der PIC 16F84A-04P ist bekannt für seine relativ einfache Architektur und die gute Verfügbarkeit von Entwicklungswerkzeugen wie dem MPLAB IDE von Microchip und verschiedenen kostenlosen Compilern. Die breite Unterstützung durch die Community erleichtert den Einstieg in die Programmierung.
Kann der PIC 16F84A-04P für batteriebetriebene Geräte verwendet werden?
Absolut. Der PIC 16F84A-04P hat einen niedrigen Energieverbrauch und arbeitet in einem breiten Spannungsbereich von 2.0V bis 5.5V, was ihn für energieeffiziente und batteriebetriebene Anwendungen sehr gut geeignet macht.
