PIC 16F76-I/SO – Ihr Fundament für intelligente Elektronikprojekte
Der PIC 16F76-I/SO ist ein leistungsstarker 8-Bit PICmicro Mikrocontroller, der speziell für Entwickler und Ingenieure konzipiert wurde, die robuste und kosteneffiziente Steuerungs- und Logikfunktionen in ihren Designs implementieren möchten. Wenn Sie nach einer zuverlässigen Plattform für die Automatisierung von Prozessen, die Datenerfassung oder die Steuerung von Peripheriegeräten suchen, bietet dieser Mikrocontroller eine ideale Balance aus Leistung, Speicherkapazität und Konnektivität.
Warum der PIC 16F76-I/SO die überlegene Wahl ist
Im Vergleich zu generischen Logikbausteinen oder weniger spezialisierten Mikrocontrollern zeichnet sich der PIC 16F76-I/SO durch seine integrierte Architektur aus. Er kombiniert eine leistungsfähige CPU mit umfangreichem On-Chip-Speicher und einer Vielzahl von Peripheriegeräten, was die Notwendigkeit externer Komponenten reduziert und somit das Systemdesign vereinfacht, die Kosten senkt und die Zuverlässigkeit erhöht. Die 14 KB an Programmspeicher ermöglichen die Implementierung komplexer Algorithmen, während die 20 MHz Taktfrequenz eine schnelle Ausführung von Befehlen und eine reaktionsschnelle Systemperformance gewährleistet. Seine umfassende Dokumentation und die breite Akzeptanz in der Entwicklergemeinde machen ihn zu einer bewährten Lösung, die Entwicklungshürden minimiert und schnell zu marktfähigen Produkten führt.
Leistungsmerkmale und Vorteile
- Flexibilität durch umfangreichen Speicher: Mit 14 KB Flash-Speicher für Programme können Sie komplexe Steuerungslogiken, erweiterte Datenverarbeitung und diverse Funktionen in einer einzigen Einheit unterbringen. Dies minimiert die Notwendigkeit externer Speicherbausteine und vereinfacht das Platinenlayout.
- Hohe Verarbeitungsgeschwindigkeit: Die Taktfrequenz von 20 MHz ermöglicht eine schnelle Ausführung von Befehlen, was für Echtzeitanwendungen, die präzises Timing und schnelle Reaktionen erfordern, unerlässlich ist.
- Integrierte Peripherie für breite Anwendbarkeit: Der PIC 16F76-I/SO verfügt über eine Reihe von integrierten Peripheriemodulen, die eine direkte Anbindung an Sensoren, Aktoren und Kommunikationsschnittstellen ermöglichen. Dazu gehören oft Timer/Counter, Analog-Digital-Wandler (ADC), serielle Kommunikationsmodule (wie UART, SPI, I2C – je nach genauer Derivatspezifikation) und GPIO-Pins, die eine hohe Funktionalität ohne zusätzliche externe Komponenten bieten.
- Robustheit und Zuverlässigkeit: PIC-Mikrocontroller sind bekannt für ihre solide Konstruktion und ihre Fähigkeit, auch unter anspruchsvollen Umgebungsbedingungen zuverlässig zu arbeiten. Dies macht den PIC 16F76-I/SO zu einer ausgezeichneten Wahl für industrielle und eingebettete Systeme, bei denen Langlebigkeit von entscheidender Bedeutung ist.
- Energieeffizienz: Moderne Mikrocontroller, einschließlich der PIC-Familie, bieten verschiedene Stromsparmodi, die es ermöglichen, den Energieverbrauch während Leerlaufzeiten oder in batteriebetriebenen Anwendungen signifikant zu reduzieren, ohne die volle Funktionalität zu beeinträchtigen, wenn sie benötigt wird.
- Entwicklerfreundlichkeit: Die Microchip-Entwicklungswerkzeuge, wie MPLAB X IDE und XC Compilers, bieten eine leistungsstarke und intuitive Umgebung für die Softwareentwicklung. Die umfangreiche Dokumentation und die große Community von PIC-Entwicklern erleichtern das Lernen und die Fehlerbehebung.
Technische Spezifikationen im Detail
Der PIC 16F76-I/SO repräsentiert eine Generation von Mikrocontrollern, die für ihre Effizienz und Leistungsfähigkeit in einer breiten Palette von Anwendungen bekannt sind. Die Kernarchitektur basiert auf einem RISC-Core, der eine hohe Instruktionsdurchsatzrate bei gleichzeitig geringem Stromverbrauch bietet. Die 8-Bit-Datenbusbreite ist für viele Steuerungsaufgaben optimal dimensioniert und ermöglicht eine effiziente Verarbeitung.
Der On-Chip-Flash-Speicher mit 14 Kilobytes Kapazität erlaubt die Speicherung von anspruchsvollen Applikationsprogrammen. Dies bedeutet, dass Entwickler detaillierte Logiken, komplexe Algorithmen und sogar grundlegende Datenmanagementfunktionen direkt auf dem Chip implementieren können. Die Programmierung erfolgt über einen Standard-ISP (In-System-Programmierung) oder JTAG-Adapter, was den Entwicklungsprozess beschleunigt.
Die Betriebsfrequenz von 20 MHz ermöglicht eine schnelle Reaktionszeit, was insbesondere in Anwendungen, die Echtzeitdatenverarbeitung oder schnelle Rückmeldungen erfordern, von entscheidender Bedeutung ist. Dies kann von der Steuerung von Motoren über die Verarbeitung von Sensorsignalen bis hin zur schnellen Datenübertragung reichen.

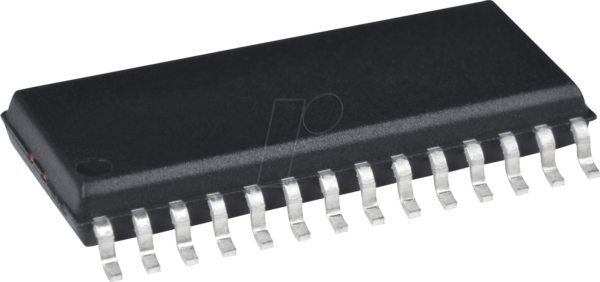

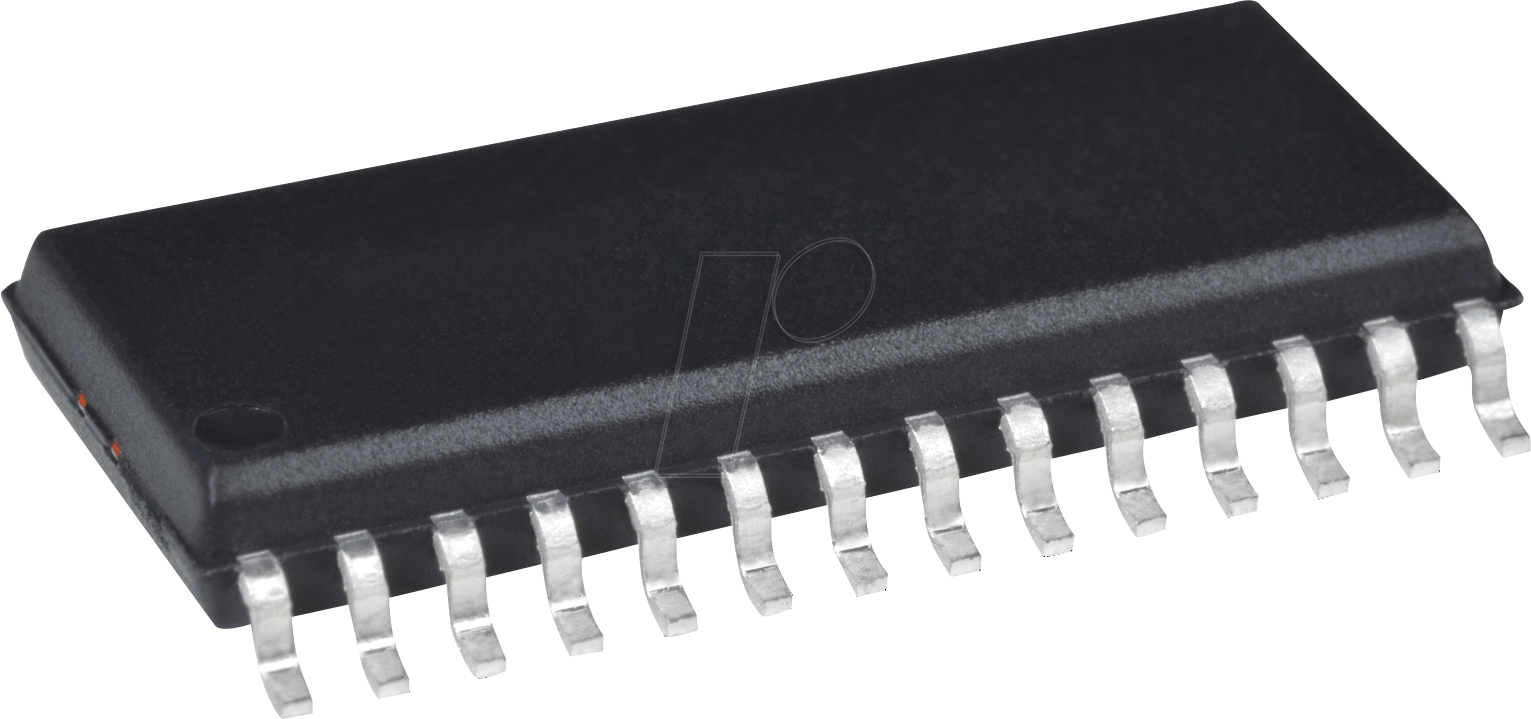

Das SO-28 Gehäuse (Small Outline Package) ist ein gängiges Oberflächenmontageformat, das eine hohe Packungsdichte auf Leiterplatten ermöglicht und sich gut für die automatisierte Bestückung eignet. Diese Gehäuseform ist standardisiert und gut verfügbar, was die Integration in bestehende oder neue Designs erleichtert.
Anwendungsbereiche des PIC 16F76-I/SO
Die Vielseitigkeit des PIC 16F76-I/SO eröffnet eine breite Palette von Einsatzmöglichkeiten in verschiedenen Branchen. Seine Kombination aus integrierter Funktionalität, Leistung und Kosteneffizienz macht ihn zu einer bevorzugten Wahl für:
- Industrielle Automatisierung: Steuerung von Maschinen, Überwachung von Produktionsprozessen, Regelung von Temperatur und Druck, Schnittstellen für Sensoren und Aktoren in Fertigungsanlagen.
- Konsumelektronik: Entwicklung von Smart-Home-Geräten, Fernbedienungen, Küchengeräten, Unterhaltungselektronik und anderen Produkten, die intelligente Steuerungsfunktionen benötigen.
- Automobilindustrie: Steuerungsmodule für weniger kritische Funktionen, Bordelektronik, Beleuchtungssysteme, Innenraum-Management.
- Medizintechnik: Einfachere medizinische Geräte, Diagnosewerkzeuge, Geräte zur Patientenüberwachung, wo Zuverlässigkeit und präzise Steuerung gefragt sind.
- Gebäudeautomatisierung: Steuerung von Heizungs-, Lüftungs- und Klimaanlagen (HLK), Beleuchtungssystemen, Sicherheitssystemen und Zugangskontrollen.
- Mess- und Regelungstechnik: Aufbau von Messgeräten, Datenloggern, Regelungssystemen für verschiedene physikalische Größen.
Die Möglichkeit, direkt mit externen Komponenten zu interagieren und komplexe Aufgaben zu bewältigen, positioniert den PIC 16F76-I/SO als zentralen Baustein für innovative Lösungen.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Prozessorarchitektur | 8-Bit PICmicro RISC Architecture |
| Programmspeicher (Flash) | 14 KB |
| Taktfrequenz (Maximal) | 20 MHz |
| Gehäusetyp | SO-28 (Small Outline Package) |
| E/A-Pins | Typischerweise bis zu 22 programmierbare E/A-Pins (abhängig von genauer Konfiguration und Konnektivität) |
| Interne Peripherie (Beispiele) | Timer/Counter, Analog-Digital-Wandler (ADC), PWM-Module, Serielle Kommunikationsschnittstellen (z.B. UART, SPI, I2C – Details variieren je nach Derivat) |
| Betriebsspannung | Typisch 2.0V bis 5.5V, abhängig von der spezifischen Artikelvariante und Umgebungstemperatur. Bietet Flexibilität für verschiedene Stromversorgungen. |
| Temperaturbereich | Industrieller Temperaturbereich, oft von -40°C bis +85°C, um Zuverlässigkeit unter widrigen Bedingungen zu gewährleisten. |
FAQ – Häufig gestellte Fragen zu PIC 16F76-I/SO – 8-bit PICmicro microcontroller, 14 KB, 20 MHz, SO-28
Was ist der Hauptvorteil der 14 KB Programmspeichergröße?
Die 14 KB Programmspeicher ermöglichen die Implementierung komplexer Steuerungslogiken und Algorithmen, was die Notwendigkeit externer Speicherbausteine reduziert. Dies vereinfacht das Platinenlayout und senkt die Gesamtkosten des Systems, während gleichzeitig ein hohes Maß an Funktionalität realisiert werden kann.
Ist der PIC 16F76-I/SO für Echtzeitanwendungen geeignet?
Ja, mit einer Taktfrequenz von 20 MHz bietet der PIC 16F76-I/SO eine schnelle Befehlsverarbeitung und reaktionsschnelle Leistung, was ihn für viele Echtzeitanwendungen, bei denen präzises Timing und schnelle Reaktionen erforderlich sind, gut geeignet macht.
Welche Art von Peripheriegeräten sind auf dem PIC 16F76-I/SO integriert?
Der PIC 16F76-I/SO verfügt typischerweise über integrierte Timer/Counter, Analog-Digital-Wandler (ADC), Pulse-Width Modulation (PWM)-Module und serielle Kommunikationsschnittstellen wie UART, SPI und I2C. Diese integrierten Module reduzieren die Anzahl externer Komponenten und vereinfachen das Schaltungsdesign erheblich.
Für welche Gehäusetypen ist dieser Mikrocontroller verfügbar?
Dieser spezifische Mikrocontroller, der PIC 16F76-I/SO, ist im SO-28 Gehäuse erhältlich. Dies ist ein gängiges Oberflächenmontageformat, das sich gut für die automatisierte Bestückung und die Integration in platzbeschränkte Designs eignet.
Welche Entwicklungswerkzeuge werden für die Programmierung des PIC 16F76-I/SO empfohlen?
Microchip Technology bietet eine umfassende Suite von Entwicklungswerkzeugen, darunter die MPLAB X Integrated Development Environment (IDE) und die XC Compilers. Diese Tools bieten eine leistungsstarke und benutzerfreundliche Plattform für die Softwareentwicklung, das Debugging und die Programmierung des Mikrocontrollers.
Wie robust ist der PIC 16F76-I/SO gegenüber Umwelteinflüssen?
PIC-Mikrocontroller sind generell für ihre Robustheit und Zuverlässigkeit bekannt. Der PIC 16F76-I/SO ist für den industriellen Temperaturbereich ausgelegt, typischerweise von -40°C bis +85°C, was ihn für den Einsatz in anspruchsvollen Umgebungen qualifiziert.
Ist der PIC 16F76-I/SO energieeffizient?
Ja, wie viele moderne Mikrocontroller der PIC-Familie unterstützt der PIC 16F76-I/SO verschiedene Stromsparmodi. Diese Modi ermöglichen es, den Energieverbrauch zu minimieren, insbesondere in batteriebetriebenen Anwendungen oder wenn der Mikrocontroller nicht seine volle Leistung benötigt.
