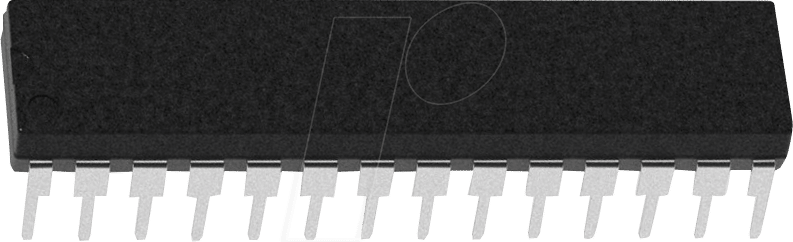

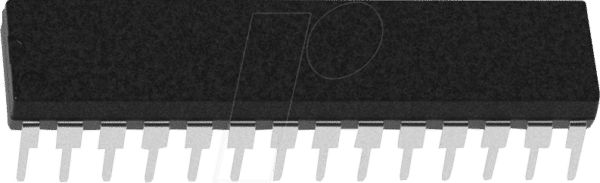

PIC 16F722-I/SP – MCU, PICmicro, 3,5 KB, 20 MHz, S-DIL-28: Die Brücke zu intelligenten Embedded-Systemen
Sie suchen eine leistungsfähige und zuverlässige Mikrocontroller-Einheit für Ihre nächste Embedded-Anwendung? Der PIC 16F722-I/SP – MCU, PICmicro, 3,5 KB, 20 MHz, S-DIL-28 von Microchip Technology ist die ideale Lösung für Entwickler, die eine robuste Plattform für anspruchsvolle Steuerungs- und Automatisierungsaufgaben benötigen. Mit seinen kompakten Abmessungen, der bewährten PICmicro-Architektur und einer beeindruckenden Rechenleistung im Verhältnis zu seiner Komplexität ermöglicht dieses Bauteil die Realisierung intelligenter, ressourceneffizienter Geräte.
Überlegene Wahl für anspruchsvolle Projekte
Im Vergleich zu generischen oder weniger spezialisierten Mikrocontrollern bietet der PIC 16F722-I/SP eine Kombination aus optimierter Leistung, umfangreicher Peripherie und einer ausgereiften Entwicklungs-Community. Seine 3,5 KB Flash-Programmspeicher und der 20 MHz Takt bieten genügend Kapazitäten für komplexe Algorithmen und Echtzeitverarbeitung, während die S-DIL-28 Bauform eine einfache Integration in bestehende Schaltungen ermöglicht. Dies macht ihn zur überlegenen Wahl für Projekte, die Zuverlässigkeit, präzise Steuerung und eine einfache Handhabung erfordern, ohne Kompromisse bei der Funktionalität eingehen zu müssen.
Architektur und Leistungsvorteile
Der PIC 16F722-I/SP basiert auf der bewährten PICmicro-Architektur, die für ihre Effizienz, Geschwindigkeit und geringen Stromverbrauch bekannt ist. Die 8-Bit-CPU mit einem breiten Befehlssatz ermöglicht eine schnelle Ausführung von Programmen. Die Taktfrequenz von 20 MHz sorgt für eine reaktionsschnelle Verarbeitung von Ein- und Ausgängen, was ihn prädestiniert für Anwendungen, bei denen schnelle Reaktionen auf Sensorwerte oder Steuersignale erforderlich sind.
- Hohe Verarbeitungsgeschwindigkeit: 20 MHz Taktfrequenz für schnelle Programmausführung und Echtzeitfähigkeit.
- Effiziente Architektur: PICmicro-Architektur mit einem großen Befehlssatz für optimierte Code-Ausführung.
- Kompakter Speicher: 3,5 KB Flash-Programmspeicher und 128 Bytes RAM bieten ausreichend Platz für gängige Embedded-Applikationen.
- Flexible E/A-Schnittstellen: Integrierte Peripheriemodule ermöglichen eine einfache Anbindung externer Komponenten.
- Geringer Stromverbrauch: Optimiert für batteriebetriebene und energiesensitive Anwendungen.
Umfassende Peripherie für vielfältige Anwendungen
Die Stärke des PIC 16F722-I/SP liegt in seiner reichhaltigen Peripherie, die eine breite Palette von Anwendungen unterstützt. Integrierte analog-digitale Wandler (ADCs) ermöglichen die Erfassung von analogen Sensordaten, während Timer/Counter für präzise Zeitsteuerungen und Impulsgenerierungen zur Verfügung stehen. Die vielfältigen digitalen Ein- und Ausgangspins bieten maximale Flexibilität bei der Anbindung von Aktoren, Displays oder Kommunikationsschnittstellen.
- Analog-Digital-Wandler (ADC): Mehrere Kanäle zur präzisen Erfassung analoger Messwerte von Sensoren wie Temperatur-, Licht- oder Drucksensoren.
- Timer und Zähler: Vielseitige Timer/Counter-Module für zeitgesteuerte Abläufe, PWM-Generierung oder Frequenzmessung.
- Kommunikationsschnittstellen: Unterstützung für gängige Kommunikationsprotokolle wie UART oder SPI, je nach Konfiguration und Implementierung, zur Vernetzung mit anderen Geräten.
- Interrupt-Management: Robuste Interrupt-Steuerung für ereignisgesteuerte Verarbeitung und höhere Effizienz.
- Watchdog Timer: Integrierter Watchdog Timer zur Sicherstellung der Systemstabilität und automatischen Wiederherstellung bei unerwarteten Fehlern.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Microchip Technology |
| Typ | MCU, PICmicro |
| Programmspeicher (Flash) | 3,5 KB |
| RAM | 128 Bytes |
| Taktfrequenz | 20 MHz |
| Gehäuse | S-DIL-28 |
| Betriebsspannung | Typischerweise 2,0V bis 5,5V (Referenzwert, genaue Spezifikation prüfen) |
| Temperaturbereich | Industriell (-40°C bis +85°C) |
| E/A-Ports | Mehrere konfigurierbare digitale E/A-Pins |
| ADC Auflösung | Bis zu 10-Bit (abhängig von der genauen Konfiguration und den integrierten Modulen) |
Einsatzgebiete und Anwendungsbeispiele
Der PIC 16F722-I/SP – MCU, PICmicro, 3,5 KB, 20 MHz, S-DIL-28 ist eine exzellente Wahl für eine Vielzahl von Embedded-Systemen, bei denen Zuverlässigkeit, Flexibilität und eine gute Preis-Leistungs-Verhältnis entscheidend sind. Seine kompakte Bauform und die bewährte Technologie machen ihn zu einem Favoriten für Entwickler im Bereich der industriellen Automatisierung, der Konsumerelektronik, der Medizintechnik und im Hobby-Bereich.
- Industrielle Steuerungen: Überwachung und Steuerung von Maschinen, Anlagen und Prozessen.
- Gebäudeautomation: Intelligente Steuerung von Heizung, Lüftung, Klima und Beleuchtungssystemen.
- Konsumerelektronik: Firmware für Haushaltsgeräte, Unterhaltungselektronik und Wearables.
- Automobilindustrie: Steuerungsaufgaben in nicht-kritischen Systemen.
- Hobby-Elektronik und Prototyping: Ideal für Maker-Projekte, Robotik und experimentelle Schaltungen.
- Mess- und Regelungstechnik: Erfassung von Messdaten und Implementierung von Regelungsalgorithmen.
- IoT-Anwendungen: Als Kern für kleine, vernetzte Sensoren und Aktoren.
Entwicklung und Support
Die umfangreiche Dokumentation und die etablierte Entwicklungsumgebung für PIC-Mikrocontroller, wie beispielsweise MPLAB X IDE von Microchip, erleichtern den Einstieg und die effiziente Entwicklung mit dem PIC 16F722-I/SP. Viele Entwicklerwerkzeuge, Debugger und Programmierer sind verfügbar, um den Entwicklungszyklus zu beschleunigen. Die große und aktive Community bietet zusätzliche Unterstützung und fördert den Wissensaustausch.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu PIC 16F722-I/SP – MCU, PICmicro, 3,5 KB, 20 MHz, S-DIL-28
Welche Art von Programmiersprachen werden typischerweise für den PIC 16F722-I/SP verwendet?
Der PIC 16F722-I/SP kann sowohl in Assemblersprache als auch in Hochsprachen wie C programmiert werden. Für die meisten komplexeren Projekte empfiehlt sich C, da es die Entwicklung beschleunigt und den Code besser lesbar macht. Microchip bietet die MPLAB X IDE und den XC8 C Compiler an, die eine effiziente Entwicklung mit diesen Sprachen ermöglichen.
Ist dieser Mikrocontroller für Echtzeitanwendungen geeignet?
Ja, mit einer Taktfrequenz von 20 MHz und der effizienten PICmicro-Architektur ist der PIC 16F722-I/SP sehr gut für viele Echtzeitanwendungen geeignet, bei denen schnelle Reaktionen auf Ereignisse erforderlich sind. Die Interrupt-Steuerung spielt hierbei eine zentrale Rolle, um sofort auf externe Signale reagieren zu können.
Wie wird der PIC 16F722-I/SP programmiert und debuggt?
Die Programmierung und das Debugging erfolgen typischerweise über einen In-Circuit-Debugger (ICD) oder einen In-Circuit-Seriellen-Programmierer (PICkit, ICD usw.), die mit der MPLAB X IDE verbunden sind. Diese Werkzeuge ermöglichen das Hochladen des Programmcodes und die Überwachung der internen Zustände des Mikrocontrollers während der Ausführung.
Welche Art von externen Komponenten werden üblicherweise mit diesem Mikrocontroller verwendet?
Je nach Anwendung können eine Vielzahl von externen Komponenten angeschlossen werden. Dazu gehören Sensoren (Temperatur, Druck, Licht etc.), Aktoren (Motoren, Relais, LEDs), Displays (LCDs, OLEDs), Kommunikationsmodule (RF, Bluetooth, Wi-Fi), Spannungsregler, Quarz-Oszillatoren und Taster.
Bietet der PIC 16F722-I/SP einen Watchdog-Timer?
Ja, der PIC 16F722-I/SP verfügt über einen integrierten Watchdog-Timer (WDT). Dieser Timer ist dazu gedacht, das System automatisch zurückzusetzen, falls die Software in einen unerwarteten Zustand gerät oder blockiert. Dies erhöht die Zuverlässigkeit von Embedded-Systemen erheblich.
Welchen Vorteil bietet die S-DIL-28 Bauform?
Die S-DIL-28 (Single In-line Dual Linear) Bauform ist eine etablierte und gut verstandene Gehäuseform. Sie zeichnet sich durch einfache Handhabung auf Breadboards und durch Lötverbindungen aus, was ihn besonders für Prototyping und kleinere Serienproduktionen attraktiv macht. Sie bietet eine gute mechanische Stabilität und einfache Steckbarkeit.
Ist dieser Mikrocontroller für den Einsatz bei erhöhten Temperaturen geeignet?
Ja, der PIC 16F722-I/SP ist für den industriellen Temperaturbereich von -40°C bis +85°C spezifiziert. Dies macht ihn robust genug für Anwendungen in Umgebungen mit wechselnden oder erhöhten Temperaturen, wo Standard-Elektronikkomponenten an ihre Grenzen stoßen würden.
