Der PIC 16F628A-I/SO: Ihre zuverlässige Schaltzentrale für anspruchsvolle Embedded-Projekte
Sie suchen einen kostengünstigen, aber leistungsfähigen Mikrocontroller für Ihre nächste Elektronikentwicklung, sei es in der Automatisierung, Messtechnik oder bei individuellen Steuerungsaufgaben? Der PIC 16F628A-I/SO von Microchip Technology ist die ideale Lösung für Entwickler, die Wert auf Stabilität, eine breite Kompatibilität und bewährte Performance legen. Dieser 8-Bit-PICmicro Mikrocontroller mit 3,5 KB Programmspeicher und einer Taktfrequenz von 20 MHz bietet die perfekte Balance aus Ressourcen und Effizienz für eine Vielzahl von Embedded-Anwendungen.
Warum der PIC 16F628A-I/SO die überlegene Wahl ist
Im Vergleich zu einfacheren 8-Bit-MCUs oder komplexeren, überdimensionierten Prozessoren bietet der PIC 16F628A-I/SO eine optimale Leistung für viele Standardanwendungen. Seine bewährte Architektur garantiert eine hohe Zuverlässigkeit und einfache Handhabung, was ihn zu einer exzellenten Wahl für sowohl Anfänger als auch erfahrene Embedded-Entwickler macht. Die umfassende Unterstützung durch Entwicklungs-Tools und die breite Verfügbarkeit von Bibliotheken minimieren den Entwicklungsaufwand und beschleunigen die Markteinführung Ihrer Produkte. Im Gegensatz zu manch neueren Architekturen, die mit Komplexität und proprietären Systemen einhergehen, setzt der PIC 16F628A-I/SO auf eine solide und etablierte Plattform, die Langlebigkeit und Wartbarkeit Ihrer Projekte sichert.
Kernfunktionalitäten und Vorteile
Der PIC 16F628A-I/SO zeichnet sich durch eine Reihe von Features aus, die ihn für diverse Einsatzszenarien prädestinieren:
- Umfassender Programmspeicher: Mit 3,5 KB Flash-Speicher bietet er ausreichend Platz für die Implementierung komplexer Algorithmen und Funktionen.
- Robuste Taktfrequenz: Die 20 MHz Taktfrequenz ermöglicht schnelle Verarbeitungszeiten für Echtzeitanwendungen und ereignisgesteuerte Systeme.
- Vielseitige Peripherie: Integrierte Timer, PWM-Module, analoge Komparatoren und eine serielle Schnittstelle (USART) eröffnen breite Anwendungsmöglichkeiten.
- Energieeffizienz: Der Mikrocontroller ist für einen geringen Stromverbrauch konzipiert, was ihn ideal für batteriebetriebene Geräte macht.
- Zuverlässige Architektur: Die bewährte PICmicro-Architektur von Microchip ist bekannt für ihre Stabilität und Langzeitverfügbarkeit.

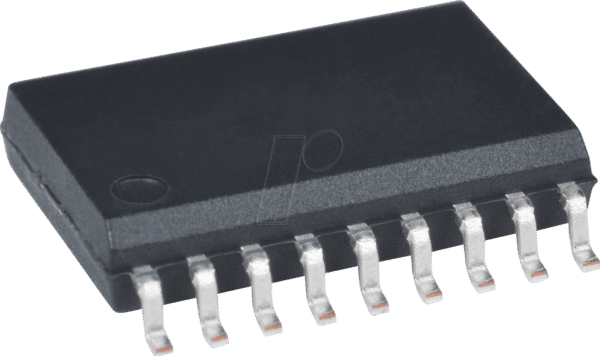

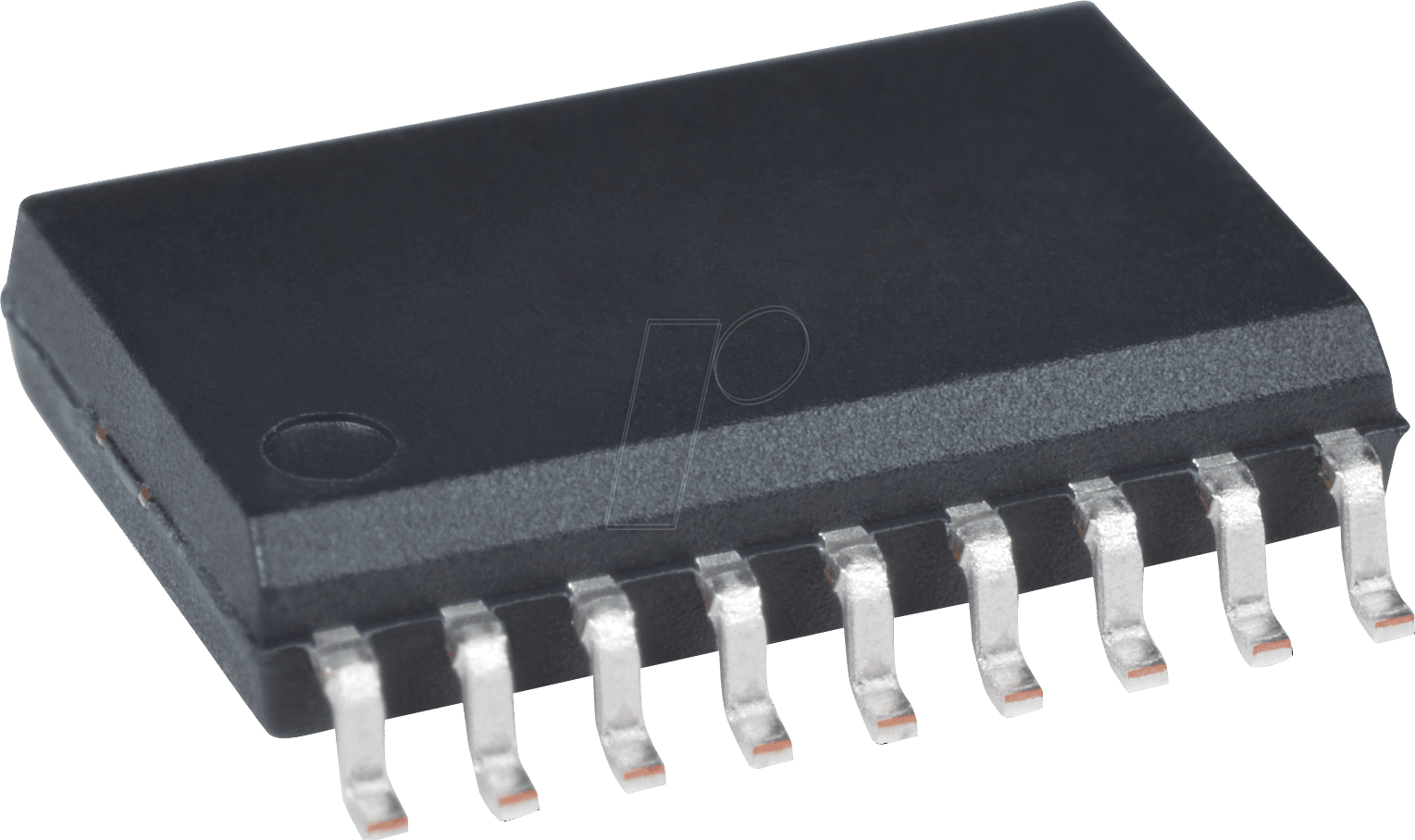

- Kompakte Bauform: Die SOIC-18 (SO-18) Gehäuseform ermöglicht eine platzsparende Integration in Leiterplatten-Designs.
Technische Spezifikationen im Detail
Der PIC 16F628A-I/SO ist ein Meister der Effizienz und Funktionalität, verpackt in einem robusten Design. Seine Kernkomponenten sind darauf ausgelegt, eine zuverlässige und leistungsstarke Basis für Ihre Embedded-Projekte zu bilden.
| Merkmal | Spezifikation |
|---|---|
| Mikrocontroller-Familie | PICmicro (8-Bit) |
| Hersteller | Microchip Technology |
| Kern | PIC16 |
| Programmspeicher | 3,5 KB Flash |
| RAM | 224 Bytes |
| EEPROM | 128 Bytes |
| Taktfrequenz (max.) | 20 MHz |
| Betriebsspannung | 2,0 V bis 5,5 V |
| I/O-Pins | 16 (programmierbar) |
| Timer | 2 x 8-Bit, 1 x 16-Bit |
| Schnittstellen | USART, SPI, I2C (via Bit-Banging oder Master-Modus) |
| Analog-Komparatoren | 2 |
| PWM-Module | 1 (mit 10-Bit Auflösung) |
| Gehäuse | SOIC-18 (SO-18) |
| Betriebstemperatur | -40 °C bis +85 °C (Industriequalität) |
| Besonderheiten | Integrierter Oszillator mit externer oder interner Taktquelle, Power-on Reset (POR), Brown-out Reset (BOR), Watchdog Timer (WDT) |
Anwendungsbereiche und Einsatzmöglichkeiten
Die Flexibilität und Leistungsfähigkeit des PIC 16F628A-I/SO eröffnen ein breites Spektrum an Anwendungsmöglichkeiten. Von einfachen Steuerungsaufgaben bis hin zu komplexeren Datenverarbeitungsprozessen – dieser Mikrocontroller ist eine solide Wahl. Seine Zuverlässigkeit und die umfangreichen integrierten Peripherieeinheiten machen ihn ideal für:
- Industrielle Automatisierung: Steuerung von Maschinen, Sensoren und Aktoren in Fertigungsanlagen.
- Gebäudeautomation: Regelung von Heizungs-, Lüftungs- und Klimatechnik, Beleuchtungssystemen und Sicherheitsanlagen.
- Messtechnik: Erfassung und Verarbeitung von Messdaten, Kalibrierung von Instrumenten.
- Konsumerelektronik: Steuereinheiten für Haushaltsgeräte, Spielzeuge und Multimedia-Geräte.
- Hobby- und Maker-Projekte: Flexible Plattform für Prototypenentwicklung und kreative Elektronikprojekte.
- Kfz-Elektronik: Einfache Steuerungsaufgaben im Fahrzeugbereich, solange die Temperaturanforderungen erfüllt sind.
- Medizintechnik: Steuerung von Diagnosegeräten und Hilfsmitteln, wo Zuverlässigkeit und geringer Stromverbrauch entscheidend sind.
Entwicklungswerkzeuge und Support
Die Entwicklung mit dem PIC 16F628A-I/SO wird durch ein robustes Ökosystem von Tools und Ressourcen von Microchip Technology und Drittanbietern erheblich vereinfacht. Dies beinhaltet:
- MPLAB X IDE: Die integrierte Entwicklungsumgebung von Microchip bietet eine umfassende Plattform für Code-Entwicklung, Debugging und Projektmanagement.
- XC8 Compiler: Ein leistungsstarker C-Compiler für die 8-Bit-PIC-Mikrocontroller, der eine effiziente Code-Generierung ermöglicht.
- Pickit™ Programmierer/Debugger: Geräte wie der PICkit 3 oder PICkit 4 ermöglichen das direkte Brennen und Debuggen des Mikrocontrollers auf der Zielhardware.
- Datenblätter und Application Notes: Detaillierte technische Dokumentationen und Anwendungsbeispiele sind online verfügbar und unterstützen bei der Implementierung.
- Community-Foren: Eine aktive Entwicklergemeinschaft bietet Unterstützung und Lösungen für häufig auftretende Fragestellungen.
Die Verfügbarkeit dieser Werkzeuge und die breite Akzeptanz des PIC-Architektur-Standards stellen sicher, dass Sie schnell und effizient mit der Entwicklung Ihrer Projekte beginnen können, ohne durch spezielle oder schwer zugängliche Entwicklungsumgebungen eingeschränkt zu werden.
