Der PIC 16F1783-I/SP: Ihr Kompakter, Leistungsstarker Mikrocontroller für Anspruchsvolle Projekte
Suchen Sie einen zuverlässigen und vielseitigen Mikrocontroller, der die Kernfunktionalitäten Ihrer Embedded-Systeme präzise steuert? Der PIC 16F1783-I/SP von Microchip ist die ideale Lösung für Entwickler, Ingenieure und Maker, die Wert auf Effizienz, integrierte Peripherie und ein robustes Design legen. Dieses 8-Bit-PICmicro-Derivat bietet eine ausgezeichnete Balance aus Leistung und Ressourcen, um eine breite Palette von Steuerungsaufgaben in industriellen Anwendungen, Konsumgütern und Prototypen zu bewältigen.
Maximale Performance und Flexibilität für Ihre Anwendungen
Der PIC 16F1783-I/SP unterscheidet sich von Standardlösungen durch seine durchdachte Architekturauslegung und die Integration spezifischer Hardware-Module, die eine höhere Effizienz und geringeren Stromverbrauch ermöglichen. Mit seiner taktgenauen 32 MHz Taktfrequenz und den umfangreichen 7 KB Flash-Speicher bietet er die notwendige Rechenleistung und den Speicherplatz für komplexe Algorithmen und umfangreiche Programmbibliotheken. Die breite Palette an integrierten Peripheriemodulen reduziert die Notwendigkeit externer Komponenten, was zu kostengünstigeren und kompakteren Designs führt.
Innovative integrierte Peripherie für erweiterte Funktionalität
Ein wesentlicher Vorteil des PIC 16F1783-I/SP liegt in seiner hochentwickelten, integrierten Peripherie, die speziell auf die Bedürfnisse moderner Embedded-Systeme zugeschnitten ist.
- Analog-Digital-Wandler (ADC): Hochauflösende ADCs mit bis zu 10 Kanälen ermöglichen die präzise Erfassung analoger Signale, essentiell für Sensorik und Messanwendungen.
- Digital-Analog-Wandler (DAC): Integrierte DACs erlauben die Ausgabe von präzisen analogen Spannungssignalen, ideal für die Steuerung von Aktuatoren oder die Erzeugung von Referenzspannungen.
- PWM-Module: Flexible Pulse-Width-Modulation (PWM)-Module mit hoher Auflösung sind unerlässlich für die präzise Steuerung von Motoren, LEDs und anderen leistungselektronischen Komponenten.
- Kommunikationsschnittstellen: Die Unterstützung von Standardkommunikationsprotokollen wie UART, SPI und I²C vereinfacht die Anbindung an andere Mikrocontroller, Sensoren und Peripheriegeräte.
- Timer und Zähler: Vielfältige Timer- und Zählerfunktionen ermöglichen eine präzise Zeitsteuerung, die Erfassung von Ereignissen und die Generierung von Taktsignalen.
- Spannungsüberwachung (Voltage Monitor): Integrierte Spannungsüberwachungsfunktionen tragen zur Systemstabilität und zum Schutz vor Unter- oder Überspannung bei.

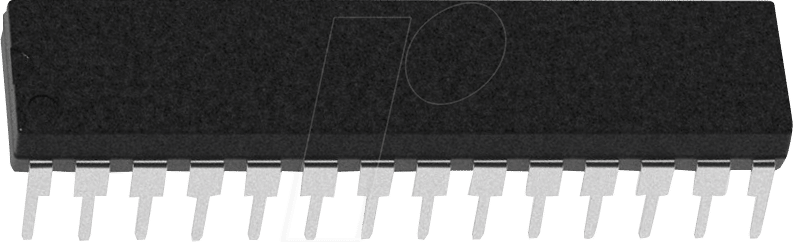

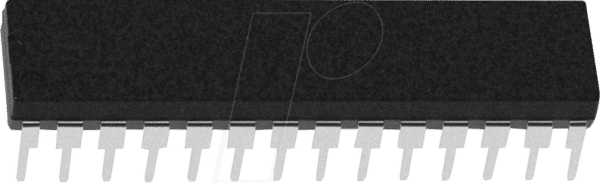

Robuste Bauweise und Zuverlässigkeit im DIP-28 Gehäuse
Das DIP-28 Gehäuse (Dual In-line Package) des PIC 16F1783-I/SP ist für seine einfache Handhabung bei der Prototypenentwicklung und Montage bekannt. Dies ermöglicht eine unkomplizierte Integration auf Standard-Breadboards oder durch Bedrahtung, was ihn zu einer bevorzugten Wahl für Lernzwecke und schnelle Iterationen macht. Die robuste Bauweise des Mikrocontrollers gewährleistet zudem eine hohe Zuverlässigkeit unter verschiedenen Umgebungsbedingungen.
Technische Spezifikationen im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Hersteller | Microchip Technology |
| Familie | PIC16 |
| Architektur | PICmicro 8-Bit |
| Betriebsspannung (typisch) | 1.8V bis 5.5V |
| Taktfrequenz (maximal) | 32 MHz |
| Flash-Speicher | 7 KB |
| RAM | 256 Bytes |
| EEPROM | 256 Bytes |
| Anzahl I/O-Pins | 25 |
| Gehäusetyp | DIP-28 |
| Temperaturbereich | Industriell (-40°C bis +85°C) |
| Integrierte Peripherie | ADC (10 Kanäle), DAC (2 Kanäle), 5x Timer, 1x CCP/PWM, 1x EUSART, 1x SPI, 1x I²C |
| Besondere Merkmale | Spannungsüberwachung, Low-Power Modi |
| Anwendungsbereiche | Industrielle Steuerungen, Automatisierung, Konsumgüter, IoT-Geräte, Messtechnik, Prototypenentwicklung |
Umfassende Anwendungsmöglichkeiten für den PIC 16F1783-I/SP
Die breite Palette an integrierten Peripheriemodulen und die hohe Rechenleistung machen den PIC 16F1783-I/SP zu einem vielseitigen Baustein für zahlreiche Projekte. Seine Fähigkeit, sowohl analoge als auch digitale Signale zu verarbeiten, kombiniert mit flexiblen Kommunikationsschnittstellen, eröffnet ein weites Feld an Einsatzmöglichkeiten:
- Industrielle Automatisierung: Steuerung von Förderbändern, Überwachung von Produktionsprozessen, Regelung von Motoren und Aktuatoren in industriellen Maschinen.
- Messtechnik und Sensorik: Datenakquisition von Temperatursensoren, Drucksensoren, Feuchtigkeitssensoren und deren Weiterverarbeitung.
- Verbraucherelektronik: Steuerung von Geräten in Haushaltsgeräten, Spielzeugen, Fernbedienungen und anderen Konsumgütern.
- IoT-Anwendungen: Vernetzung von Sensordaten, lokale Datenverarbeitung und Kommunikation über drahtlose Module.
- Prototypenentwicklung und Bildung: Einfache Integration auf Breadboards macht ihn ideal für schnelle Prototypen und das Erlernen der Mikrocontroller-Programmierung.
- Sicherheitssysteme: Überwachung von Bewegungsmeldern, Steuerung von Alarmanlagen und Zugangskontrollsystemen.
- Beleuchtungssteuerung: Präzise Steuerung von LED-Beleuchtungssystemen mit dimmbaren Funktionen.
FAQ – Häufig gestellte Fragen zu PIC 16F1783-I/SP – 8-Bit-PICmicro Mikrocontroller, 7 KB, 32 MHz, DIP-28
Welche Programmiersprachen eignen sich für den PIC 16F1783-I/SP?
Der PIC 16F1783-I/SP wird primär mit C und Assembler programmiert. Microchip bietet mit MPLAB X IDE und XC Compilern leistungsfähige Entwicklungswerkzeuge, die den Entwicklungsprozess unterstützen und die Programmierung in C für diese Architektur optimieren.
Ist der PIC 16F1783-I/SP für Anfänger geeignet?
Ja, der PIC 16F1783-I/SP ist auch für Anfänger geeignet, insbesondere wenn sie bereit sind, sich mit der Programmierung von Mikrocontrollern auseinanderzusetzen. Das DIP-Gehäuse erleichtert die Handhabung, und die breite Verfügbarkeit von Lernressourcen und Beispielprojekten unterstützt den Einstieg.
Welche Art von Anwendungen erfordern die integrierten DAC-Funktionen?
Die integrierten Digital-Analog-Wandler (DACs) sind ideal für Anwendungen, die eine präzise analoge Ausgangsspannung benötigen. Dazu gehören die Steuerung von analogen Reglern, die Erzeugung von Audiosignalen, die Einstellung von Referenzspannungen für externe Schaltungen oder die Signalgenerierung für Testzwecke.
Wie unterscheidet sich der PIC 16F1783-I/SP von anderen PICmicro Mikrocontrollern?
Der PIC 16F1783-I/SP zeichnet sich durch eine spezifische Kombination aus Speicherkapazität, Taktfrequenz und der Anzahl und Art der integrierten Peripheriemodule aus. Im Vergleich zu kleineren PICs bietet er mehr Speicher und Rechenleistung, während er sich von größeren, komplexeren PIC-Serien durch seine Kosten und Einfachheit in der Handhabung unterscheidet. Die spezifische Integration von ADCs und DACs macht ihn besonders attraktiv für Steuerungs- und Regelungsaufgaben.
Kann der PIC 16F1783-I/SP zur Steuerung von Motoren verwendet werden?
Ja, der PIC 16F1783-I/SP eignet sich hervorragend zur Steuerung von Motoren. Die integrierten PWM-Module ermöglichen eine präzise Regelung der Motorgeschwindigkeit, während die I/O-Pins für die Ansteuerung von Motortreiberschaltungen genutzt werden können.
Welche Kommunikationsprotokolle werden unterstützt?
Der PIC 16F1783-I/SP unterstützt die gängigen Kommunikationsprotokolle UART, SPI und I²C. Diese Schnittstellen ermöglichen eine flexible und standardisierte Kommunikation mit anderen Mikrocontrollern, Sensoren, Displays und externen Speicherbausteinen.
Wie wichtig ist das DIP-28 Gehäuse für die Anwendung?
Das DIP-28 Gehäuse ist besonders vorteilhaft für Prototypenentwicklung, Hobbyprojekte und Anwendungen, bei denen eine einfache Bestückung und Wartung im Vordergrund stehen. Es ermöglicht die Verwendung von Standard-Breadboards und Sockeln, was den Entwicklungsprozess beschleunigt und die Kosten für die Prototypenerstellung reduziert.
