PIC 16F1709-I/SO: Ihr leistungsstarker 8-Bit-Mikrocontroller für anspruchsvolle Embedded-Anwendungen
Suchen Sie einen zuverlässigen und flexiblen Mikrocontroller für Ihr nächstes Elektronikprojekt? Der PIC 16F1709-I/SO ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die eine leistungsstarke 8-Bit-Plattform mit umfangreichen Peripheriefunktionen für eine breite Palette von Steuerungs- und Automatisierungsaufgaben benötigen. Dieses Bauteil zeichnet sich durch seine effiziente Architektur, großzügigen Speicherressourcen und eine hohe Taktfrequenz aus, was ihn zu einer überlegenen Wahl gegenüber Standardlösungen macht, die oft Kompromisse bei Funktionalität oder Leistung erfordern.
Leistungsmerkmale und Vorteile des PIC 16F1709-I/SO
Der PIC 16F1709-I/SO bietet eine beeindruckende Kombination aus Rechenleistung und integrierten Peripheriemodulen, die ihn für anspruchsvolle Embedded-Systeme prädestinieren. Seine fortschrittliche Architektur ermöglicht eine effiziente Programmabwicklung, während der großzügige Flash-Speicher von 14 KB ausreichend Platz für komplexe Algorithmen und Firmware bietet. Die integrierten Peripherien, wie leistungsstarke Timer, Analog-Digital-Wandler und Kommunikationsschnittstellen, minimieren den Bedarf an externen Komponenten und vereinfachen so das Schaltungsdesign und die Kosten.
- Hohe Rechenleistung: Mit einer Taktfrequenz von bis zu 32 MHz bietet der PIC 16F1709-I/SO die nötige Geschwindigkeit für Echtzeitanwendungen und schnelle Datenverarbeitung.
- Großzügiger Flash-Speicher: 14 KB Flash-Speicher ermöglichen die Implementierung komplexer Steuerungslogik und umfangreicher Datensätze.
- Integrierte Peripherien: Eine breite Palette von integrierten Modulen wie PWM, ADC, Comparatoren und serielle Schnittstellen reduziert die externe Komponentenanzahl und vereinfacht das Design.
- Energieeffizienz: Dank der fortschrittlichen Stromsparfunktionen eignet sich der PIC 16F1709-I/SO auch für batteriebetriebene Anwendungen.
- Erweiterte Konfigurationsmöglichkeiten: Flexibel konfigurierbare Pins und Peripherien erlauben eine präzise Anpassung an spezifische Anwendungsanforderungen.
- Zuverlässigkeit und Langlebigkeit: PIC-Mikrocontroller sind bekannt für ihre Robustheit und Zuverlässigkeit, selbst unter anspruchsvollen Umgebungsbedingungen.
Technische Spezifikationen im Detail
Der PIC 16F1709-I/SO basiert auf einer leistungsfähigen 8-Bit-Core-Architektur, die optimiert ist für eine effiziente Befehlsausführung. Die maximale Taktfrequenz von 32 MHz ermöglicht eine schnelle Verarbeitung von Ein- und Ausgaben sowie komplexen Berechnungen. Mit 14 KB an Flash-Programmspeicher ist genügend Raum für die meisten Embedded-Applikationen vorhanden. Der integrierte Datenspeicher (RAM) und EEPROM bieten weitere Ressourcen für die Datenspeicherung und Konfiguration. Die verschiedenen Timer-Module, darunter Timer0, Timer1 und Timer2, bieten flexible Zeitsteuerungsoptionen für präzise Pulsweitenmodulation (PWM), Ereigniszähler oder Zeitverzögerungen. Die integrierten Analog-Digital-Wandler (ADC) mit hoher Auflösung ermöglichen die präzise Erfassung analoger Signale, während die integrierten Komparatoren zur Überwachung von Spannungspegeln eingesetzt werden können. Kommunikationsschnittstellen wie EUSART (seriell) und SPI/I2C erleichtern die Anbindung an andere Geräte und Sensoren.
Anwendungsgebiete des PIC 16F1709-I/SO
Dank seiner Vielseitigkeit und seines breiten Funktionsumfangs ist der PIC 16F1709-I/SO eine ausgezeichnete Wahl für eine Vielzahl von Embedded-Anwendungen. Typische Einsatzgebiete umfassen unter anderem:
- Industrielle Automatisierung: Steuerung von Maschinen, Sensorerfassung, Datenprotokollierung und Prozessüberwachung.
- Konsumerelektronik: Steuerung von Haushaltsgeräten, Unterhaltungselektronik, Spielzeug und personalisierten Geräten.
- Automotive-Anwendungen: Steuerung von Komfortfunktionen, Beleuchtungssystemen, Diagnosewerkzeugen und kleinen Steuergeräten.
- Medizintechnik: Steuerung von medizinischen Geräten, Patientenüberwachungssystemen und Laborautomatisierung.
- IoT-Geräte: Erfassung von Umweltdaten, Steuerung von Aktoren und drahtlose Kommunikation in Smart-Home- und Industrie-4.0-Anwendungen.
- Entwicklungsboards und Prototyping: Eine solide Basis für die schnelle Entwicklung und Erprobung neuer Konzepte.
Vergleich und Überlegenheit gegenüber Standardlösungen
Im Vergleich zu weniger integrierten oder leistungsschwächeren Mikrocontrollern bietet der PIC 16F1709-I/SO entscheidende Vorteile. Standardlösungen erfordern oft zusätzliche externe Chips für Funktionen wie Timer, ADCs oder Kommunikationsschnittstellen. Dies führt zu größeren Leiterplatten, höherem Stromverbrauch und erhöhter Komplexität im Design und der Fehlerbehebung. Der PIC 16F1709-I/SO integriert diese Funktionalitäten auf einem einzigen Chip, was zu kompakteren Designs, reduzierten Stückkosten und verbesserter Systemzuverlässigkeit führt. Die hohe Taktfrequenz und der optimierte Befehlssatz des PIC 16F1709-I/SO ermöglichen eine schnellere Programmausführung, was für zeitkritische Anwendungen unerlässlich ist. Darüber hinaus bietet die PIC-Architektur von Microchip eine bewährte Plattform, die durch umfangreiche Entwicklungswerkzeuge und eine große Community unterstützt wird, was den Entwicklungsprozess erheblich beschleunigt.
Produkteigenschaften Tabelle
| Merkmal | Beschreibung |
|---|---|
| Architektur | 8-Bit PICmicro Mikrocontroller |
| Speicher (Flash) | 14 KB Programmspeicher |
| Taktfrequenz | Bis zu 32 MHz |

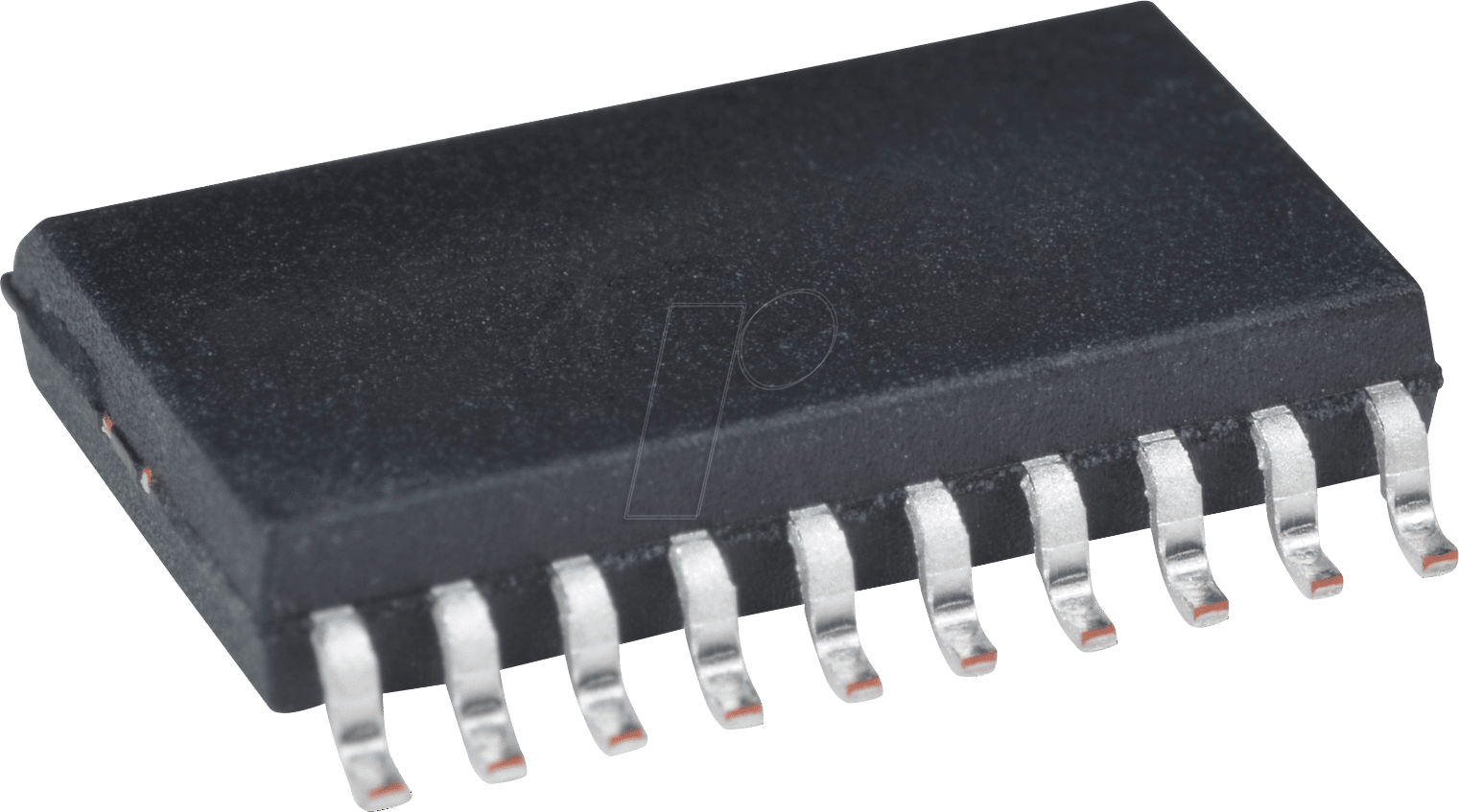

| Gehäuse | SO-20 (Small Outline) |
| Betriebsspannung | Typisch 1.8V bis 5.5V (gemäß Datenblatt) |
| Integrierte Peripherien | Mehrere Timer (Timer0, Timer1, Timer2), ADC, Komparatoren, EUSART, SPI/I2C, PWM-Module |
| Entwicklungsunterstützung | Umfassende IDE (MPLAB X), Compiler, Debugging-Werkzeuge |
| Anwendungsflexibilität | Geeignet für eine breite Palette von Steuerungs-, Überwachungs- und Automatisierungsanwendungen |
FAQ – Häufig gestellte Fragen zu PIC 16F1709-I/SO – 8-Bit-PICmicro Mikrocontroller, 14 KB, 32 MHz, SO-20
Ist der PIC 16F1709-I/SO für Einsteiger geeignet?
Der PIC 16F1709-I/SO ist aufgrund seiner umfangreichen Funktionen und der erforderlichen Kenntnisse in der Mikrocontroller-Programmierung eher für Entwickler mit Erfahrung in Embedded-Systemen konzipiert. Für absolute Einsteiger könnten einfachere Mikrocontroller-Familien oder Starter-Kits ratsamer sein, um sich mit den Grundlagen vertraut zu machen.
Welche Entwicklungsumgebung wird für den PIC 16F1709-I/SO empfohlen?
Microchip Technology, der Hersteller der PIC-Mikrocontroller, empfiehlt die Verwendung der MPLAB X Integrated Development Environment (IDE). Diese bietet eine umfassende Suite von Werkzeugen, einschließlich Compiler, Debugger und Konfigurationsassistenten, die den Entwicklungsprozess erheblich vereinfachen.
Wie steht es um die Stromaufnahme des PIC 16F1709-I/SO?
Der PIC 16F1709-I/SO ist für seine Energieeffizienz bekannt. Die genaue Stromaufnahme variiert je nach Taktfrequenz, aktivierten Peripherien und Betriebsmodus. Dank integrierter Stromsparfunktionen und Schlafmodi lässt sich der Energieverbrauch für batteriebetriebene Anwendungen optimieren.
Benötige ich spezielle Programmiergeräte für den PIC 16F1709-I/SO?
Ja, zur Programmierung und zum Debugging des PIC 16F1709-I/SO werden spezielle Programmier-/Debugging-Werkzeuge wie der PICkit™ von Microchip oder der In-Circuit Serial Programmer (ICSP) benötigt. Diese Werkzeuge stellen die Verbindung zwischen dem Computer und dem Mikrocontroller her.
Kann der PIC 16F1709-I/SO mit verschiedenen Spannungen betrieben werden?
Der PIC 16F1709-I/SO ist für einen weiten Spannungsbereich ausgelegt, der typischerweise von 1.8V bis 5.5V reicht, abhängig von der spezifischen Variante und den Betriebsbedingungen. Es ist ratsam, das offizielle Datenblatt für die exakten Spezifikationen zu konsultieren.
Welche Art von PWM-Ausgängen bietet der PIC 16F1709-I/SO?
Der PIC 16F1709-I/SO verfügt über mehrere programmierbare PWM-Module, die eine flexible Steuerung von Pulsbreiten und Frequenzen ermöglichen. Dies ist ideal für Anwendungen wie Motorsteuerungen, LED-Dimmung oder Signalgenerierung.
Gibt es Alternativen innerhalb der PIC-Familie für ähnliche Anwendungen?
Ja, Microchip bietet eine breite Palette von PIC-Mikrocontrollern an. Je nach spezifischen Anforderungen an Speicher, Peripherien, Anzahl der I/O-Pins oder Prozessorgeschwindigkeit gibt es verschiedene Serien und Modelle, die als Alternativen in Betracht gezogen werden können.
