PIC 16F1513-E/SP – Ihr Schlüssel zu leistungsstarken 8-Bit-Mikrocontroller-Lösungen
Suchen Sie nach einer zuverlässigen und leistungsstarken Steuerungsplattform für Ihre embedded Projekte? Der PIC 16F1513-E/SP von Microchip Technology ist die ideale Wahl für Entwickler, die eine kompakte, kosteneffiziente und dennoch vielseitige 8-Bit-Mikrocontroller-Lösung benötigen. Mit seinem robusten Leistungsspektrum und der breiten Palette an integrierten Peripheriegeräten eignet er sich hervorragend für eine Vielzahl von Anwendungen, von einfachen Haushaltsgeräten bis hin zu komplexen industriellen Steuerungen.
Leistungsstarke Kernarchitektur und Speicher
Das Herzstück des PIC 16F1513-E/SP bildet eine fortschrittliche 8-Bit-PICmicro-Architektur, die für Effizienz und Geschwindigkeit optimiert ist. Mit einer Taktfrequenz von bis zu 20 MHz bietet dieser Mikrocontroller ausreichend Leistung, um anspruchsvolle Aufgaben zuverlässig zu bewältigen. Der integrierte Flash-Speicher mit 7 KB ermöglicht die Speicherung komplexer Programme und Daten, während die 256 Bytes an RAM für Variablen und Laufzeitdaten zur Verfügung stehen. Diese Kombination aus Rechenleistung und Speicherressourcen positioniert den PIC 16F1513-E/SP als eine überlegene Wahl gegenüber einfacheren oder älteren Mikrocontroller-Designs, die möglicherweise an ihre Grenzen stoßen.
Umfangreiche Peripherie für maximale Flexibilität
Der PIC 16F1513-E/SP zeichnet sich durch eine beeindruckende Auswahl an integrierten Peripheriegeräten aus, die die Notwendigkeit externer Komponenten reduzieren und somit Kosten und Komplexität Ihres Designs minimieren. Dazu gehören:
- Multiple Timer/Counter: Zur präzisen Zeitmessung, Pulsbreitenmodulation (PWM) und Ereignisgenerierung.
- Anzahl an ADCs (Analog-Digital-Wandler): Ermöglicht die Erfassung analoger Signale aus Sensoren und anderen Quellen. Der PIC 16F1513-E/SP verfügt über einen 10-Bit-ADC mit einer Auflösung, die präzise Messungen für ein breites Spektrum an analogen Eingangssignalen ermöglicht.
- Serielle Kommunikationsmodule: Integrierte UART (Universal Asynchronous Receiver/Transmitter) und SPI (Serial Peripheral Interface) ermöglichen eine einfache Anbindung an andere Mikrocontroller, Sensoren, Displays und Kommunikationsschnittstellen.
- Komparatoren: Bieten die Möglichkeit, Spannungspegel zu vergleichen und Schaltschwellen zu erkennen, was für viele Steuerungsaufgaben unerlässlich ist.
- Integrierter Temperatursensor: Vereinfacht die Überwachung der Umgebungstemperatur ohne zusätzliche Hardware.
Diese integrierten Funktionen machen den PIC 16F1513-E/SP zu einer äußerst vielseitigen Plattform, die sich an eine Vielzahl von Anwendungsanforderungen anpassen lässt, was ihn zu einer überlegenen Wahl gegenüber Lösungen macht, die auf viele separate ICs angewiesen sind.
Anwendungsgebiete des PIC 16F1513-E/SP
Die robusten Fähigkeiten des PIC 16F1513-E/SP eröffnen ein breites Spektrum an Einsatzmöglichkeiten:
- Industrielle Automatisierung: Steuerung von Maschinen, Erfassung von Sensordaten, Überwachung von Prozessen.
- Konsumerelektronik: Smart Home-Anwendungen, Haushaltsgeräte, Fernbedienungen, Spielzeug.
- Medizintechnik: Einfache Überwachungsgeräte, tragbare Gesundheitssensoren.
- Automotive: Kleinere Steuerungsaufgaben in Fahrzeugen, Innenraumbeleuchtung, Fensterheber.
- IoT-Anwendungen: Datenerfassung und -verarbeitung für vernetzte Geräte.
Seine kompakte Bauform und die hohe Funktionalität pro Bauteil machen ihn ideal für Designs mit begrenztem Platzangebot, wo Effizienz und Leistung entscheidend sind.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Mikrocontroller-Architektur | 8-Bit-PICmicro |
| Prozessorkern | PIC16 |
| Max. Taktfrequenz | 20 MHz |
| Flash-Speicher | 7 KB |
| RAM | 256 Bytes |
| I/O-Pins | 16 |
| Spannungsbereich (Betrieb) | 1.8V – 5.5V |
| Gehäuse | PDIP-28 (Dual In-line Package) |
| ADC-Auflösung | 10-Bit |
| Temperaturbereich (Betrieb) | -40°C bis +125°C |
| Integrierte Peripherie | Timer, UART, SPI, Komparatoren, Temperatursensor |
Vorteile des PIC 16F1513-E/SP im Überblick
- Kosteneffizienz: Hohe Funktionalität integriert in einem einzigen, kostengünstigen Bauteil.
- Platzersparnis: Reduziert die Notwendigkeit externer Komponenten, ideal für kompakte Designs.
- Energieeffizienz: Optimierte Architektur für geringen Stromverbrauch, wichtig für batteriebetriebene Anwendungen.
- Robuste Leistung: Zuverlässiger Betrieb auch unter widrigen Umgebungsbedingungen dank breitem Temperaturbereich.
- Einfache Entwicklung: Unterstützung durch umfangreiche Entwicklungstools und eine etablierte IDE (Integrated Development Environment) von Microchip.
- Langlebigkeit: Hochwertige Komponenten und die bewährte PIC-Architektur gewährleisten eine lange Lebensdauer Ihrer Projekte.
FAQ – Häufig gestellte Fragen zu PIC 16F1513-E/SP – 8-Bit-PICmicro Mikrocontroller, 7 KB, 20 MHz, PDIP-28
Kann der PIC 16F1513-E/SP mit niedrigen Spannungen betrieben werden?
Ja, der PIC 16F1513-E/SP unterstützt einen breiten Betriebsspannungsbereich von 1.8V bis 5.5V, was ihn ideal für Anwendungen mit variablen oder niedrigen Spannungsversorgungen macht.
Welche Art von Entwicklungsumgebung wird für diesen Mikrocontroller empfohlen?
Microchip Technology bietet die MPLAB X IDE, die eine umfassende Entwicklungsumgebung für den PIC 16F1513-E/SP und andere PIC-Mikrocontroller darstellt. Diese IDE unterstützt C- und Assembler-Programmierung sowie Debugging und Simulation.
Ist der PIC 16F1513-E/SP für Projekte geeignet, die eine präzise Zeitmessung erfordern?
Absolut. Die integrierten Timer/Counter-Module des PIC 16F1513-E/SP sind für präzise Zeitmessungen, Ereignisaufzeichnungen und die Erzeugung von Pulsbreitenmodulation (PWM) ausgelegt, was ihn für zeitkritische Anwendungen qualifiziert.
Wie hoch ist die maximale Anzahl an externen Geräten, die an den PIC 16F1513-E/SP angeschlossen werden können?
Der PIC 16F1513-E/SP verfügt über 16 I/O-Pins. Die Anzahl der externen Geräte, die angeschlossen werden können, hängt von der jeweiligen Funktionalität der Pins und den Kommunikationsprotokollen (wie SPI oder UART) ab.

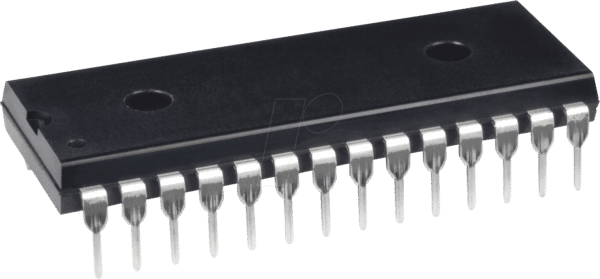

Was bedeutet die Angabe PDIP-28 für die Anwendung?
PDIP-28 steht für ein 28-Pin Dual In-line Package. Dies ist ein weit verbreitetes, steckbares Gehäuse, das sich gut für Prototyping auf Steckplatinen (Breadboards) und für die Montage auf Leiterplatten mit THT-Technologie (Through-Hole Technology) eignet, was die Handhabung und Integration vereinfacht.
Wie gut ist die analoge Erfassungsfähigkeit des PIC 16F1513-E/SP?
Der Mikrocontroller ist mit einem 10-Bit-Analog-Digital-Wandler (ADC) ausgestattet. Dies ermöglicht die Erfassung analoger Signale mit einer Auflösung von 1024 Stufen, was für viele Sensoranwendungen und präzise analoge Messungen ausreichend ist.
Unter welchen klimatischen Bedingungen ist der PIC 16F1513-E/SP zuverlässig einsetzbar?
Der PIC 16F1513-E/SP ist für einen erweiterten Betriebstemperaturbereich von -40°C bis +125°C spezifiziert. Diese Robustheit gewährleistet eine zuverlässige Leistung auch in anspruchsvollen Umgebungen.
