PIC 16F1512-I/SP: Ihr Schlüssel zu kompakten und leistungsfähigen Embedded-Anwendungen
Sie suchen nach einer zuverlässigen und kosteneffizienten Lösung für Ihre Mikrocontroller-Projekte, die Präzision, Flexibilität und geringen Stromverbrauch vereint? Der PIC 16F1512-I/SP von Microchip Technology ist die ideale Wahl für Entwickler, die eine kompakte 8-Bit-Plattform mit einer ausgewogenen Mischung aus Performance und Peripheriefunktionen benötigen. Dieser Mikrocontroller eignet sich hervorragend für eine Vielzahl von Steuerungs- und Messaufgaben in industriellen, kommerziellen und Konsumgüteranwendungen, bei denen Platz und Energieeffizienz entscheidend sind.
Überragende Leistung und Flexibilität für anspruchsvolle Designs
Der PIC 16F1512-I/SP zeichnet sich durch seine fortschrittliche Architektur aus, die eine effiziente Ausführung von Code bei gleichzeitig geringem Stromverbrauch ermöglicht. Mit einer Taktfrequenz von 20 MHz bietet er die notwendige Rechenleistung für komplexe Algorithmen und Echtzeitanforderungen. Seine 3,5 KB Flash-Speicher für Programmcode und 256 Bytes SRAM für Daten sind optimal dimensioniert für viele typische Embedded-Anwendungen, ohne unnötigen Speicherbedarf zu generieren.
Umfassende Peripherie für vielseitige Einsatzmöglichkeiten
Ein wesentlicher Vorteil des PIC 16F1512-I/SP liegt in seiner reichhaltigen und intelligent integrierten Peripherie. Diese Auswahl an On-Chip-Funktionen reduziert den Bedarf an externen Komponenten, was zu einer kleineren Leiterplattengröße und geringeren Stücklistenkosten führt. Entwickler profitieren von einer Vielzahl von Schnittstellen und Modulen, die eine nahtlose Integration in unterschiedlichste Systeme ermöglichen.
- Integrierte analoge Funktionen: Mit einem hochpräzisen 10-Bit-ADC (Analog-Digital-Wandler) können analoge Signale präzise erfasst und digitalisiert werden, was ihn ideal für Sensoranwendungen macht.
- Vielseitige Timer und Zähler: Mehrere 16-Bit-Timer mit separaten Vorladern und Taktquellenauswahl bieten flexible Möglichkeiten für Zeitmessung, Impulsgenerierung und Zustandsüberwachung.
- Fortschrittliche Kommunikationsschnittstellen: Die integrierte UART-Schnittstelle ermöglicht eine serielle Kommunikation mit anderen Geräten oder Host-Systemen, was für Debugging und Datentransfer unerlässlich ist.
- PWM-Module: Programmierbare Pulsweitenmodulations-Ausgänge (PWM) eignen sich perfekt für die Steuerung von Motoren, die Helligkeitsregelung von LEDs oder die Erzeugung von analogen Spannungen.
- I/O-Ports mit hoher Stromtreiberfähigkeit: Die universellen E/A-Ports können so konfiguriert werden, dass sie ausreichend Strom für direkt angeschlossene Komponenten liefern, was die Systemkomplexität weiter reduziert.
- Integrierter Comparator: Ein analoger Komparator ermöglicht den Vergleich zweier analoger Spannungen, was für einfache Schwellwertdetektion und Signalformung nützlich ist.
Die 8-Bit-Architektur: Effizienz trifft auf Anwenderfreundlichkeit
Die 8-Bit-Architektur des PIC 16F1512-I/SP ist bewusst gewählt, um eine optimale Balance zwischen Leistungsfähigkeit und Energieeffizienz zu erzielen. Dies ist insbesondere für batteriebetriebene Geräte oder Anwendungen mit strengen Energieanforderungen von Bedeutung. Gleichzeitig sind 8-Bit-Mikrocontroller oft einfacher zu programmieren und zu debuggen als ihre 16-Bit- oder 32-Bit-Pendants, was die Entwicklungszeit verkürzen kann.
Zuverlässigkeit und Langlebigkeit für industrielle Anforderungen
Microchip Technology ist bekannt für die Herstellung von robusten und langlebigen Mikrocontrollern. Der PIC 16F1512-I/SP ist für den Temperaturbereich von -40°C bis +85°C ausgelegt, was ihn für den Einsatz in anspruchsvollen Umgebungsbedingungen qualifiziert. Das DIP-28 Gehäuse ermöglicht eine einfache Bestückung auf Standard-Leiterplatten und eine gute thermische Ableitung.
Das DIP-28 Gehäuse: Einfache Integration und Wartung

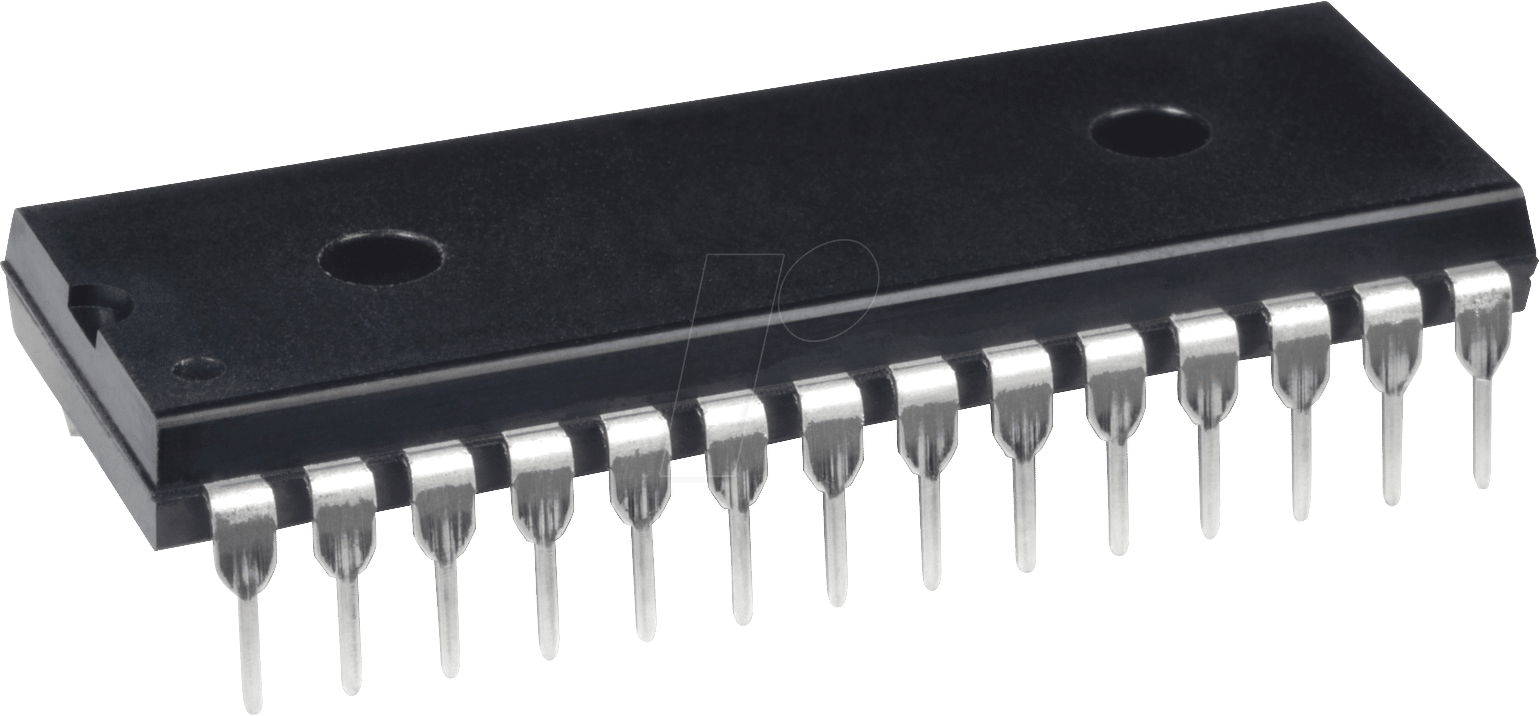

Das Dual In-line Package (DIP) mit 28 Pins ist eine bewährte und weit verbreitete Gehäuseform, die sowohl die manuelle Lötbarkeit als auch die maschinelle Bestückung erleichtert. Dies macht den PIC 16F1512-I/SP zu einer praktischen Wahl für Prototypenentwicklung, Kleinserienfertigung und Anwendungen, bei denen eine einfache Wartung und Austauschbarkeit der Komponenten von Vorteil ist.
Produkt Eigenschaften
| Merkmal | Beschreibung |
|---|---|
| Architektur | 8-Bit PICmicro |
| Taktfrequenz (max.) | 20 MHz |
| Flash-Speicher | 3,5 KB |
| SRAM | 256 Bytes |
| Gehäuseform | DIP-28 |
| Betriebstemperaturbereich | -40°C bis +85°C (industriell) |
| ADC-Auflösung | 10-Bit |
| Integrierte Peripherie | UART, Timer, PWM, Komparator, GPIO |
Technische Spezifikationen im Detail
Prozessor-Kern
Der PIC 16F1512-I/SP basiert auf der bewährten PIC-Architektur, die für ihre Effizienz und ihren geringen Stromverbrauch bekannt ist. Die 8-Bit-Datenpfade und der optimierte Befehlssatz ermöglichen eine schnelle Codeausführung. Der Prozessor verfügt über 35 Instruktionen, darunter eine erweiterte PIC18-Instruktionssatzkompatibilität, was eine einfache Migration von bestehenden Designs erleichtern kann.
Speicherorganisation
Mit 3,5 KB Flash-Speicher bietet der Mikrocontroller ausreichend Platz für die meisten Steuerungs- und Logikaufgaben. Der interne SRAM von 256 Bytes ist für Variablen, Stack und temporäre Daten ausgelegt. Die Speicherorganisation ist klar strukturiert und leicht zugänglich für den Entwickler. Dieses Verhältnis von Programmspeicher zu Datenspeicher ist für viele typische Embedded-Anwendungen eine exzellente Wahl.
Strommanagement
Der PIC 16F1512-I/SP ist für einen niedrigen Stromverbrauch optimiert. Er unterstützt verschiedene Stromsparmodi, wie z.B. Sleep-Modus, was ihn zu einer idealen Wahl für batteriebetriebene und energieeffiziente Anwendungen macht. Die genauen Stromwerte variieren je nach Betriebszustand und Taktfrequenz, sind jedoch im Datenblatt detailliert spezifiziert und ermöglichen eine präzise Energieplanung.
E/A-Ports (GPIO)
Der Mikrocontroller verfügt über eine flexible Anordnung von universellen E/A-Ports (GPIO). Diese Ports können individuell als Ein- oder Ausgang konfiguriert werden und bieten verschiedene Stromtreiberstärken. Einige Ports sind mit speziellen Funktionen wie der Ansteuerung von LEDs mit geringer Stromaufnahme oder der Anbindung von Sensoren mit spezifischen Spannungspegeln verbunden.
Analog-Digital-Wandlung (ADC)
Der integrierte 10-Bit-ADC wandelt analoge Spannungen in digitale Werte um. Mit einer hohen Auflösung ermöglicht er eine präzise Erfassung von Messwerten von Sensoren wie Temperatursensoren, Drucksensoren oder potentiometrischen Eingängen. Die Konfiguration des ADCs, einschließlich der Auswahl der Referenzspannung und der Abtastzeit, kann vom Entwickler flexibel angepasst werden.
Timer und Zeitsteuerung
Die verschiedenen Timer-Module (z.B. 16-Bit-Timer) bieten die notwendige Funktionalität für präzise Zeitmessungen, Impulsgenerierung und die Steuerung von Peripheriegeräten. Die Möglichkeit, externe Taktquellen zu nutzen, erweitert die Flexibilität. Diese Timer sind entscheidend für Anwendungen, die exakte zeitliche Abläufe erfordern, wie z.B. Motorsteuerungen oder Datenprotokollierungen.
Kommunikationsschnittstellen
Die integrierte UART-Schnittstelle ist ein Standard für serielle Kommunikation und ermöglicht den Datenaustausch mit PCs, anderen Mikrocontrollern oder seriellen Peripheriegeräten. Dies ist unerlässlich für Debugging, Konfiguration und die Übertragung von Sensordaten. Die Baudratene und andere Parameter sind über die Register des Mikrocontrollers konfigurierbar.
FAQ – Häufig gestellte Fragen zu PIC 16F1512-I/SP – 8-Bit-PICmicro Mikrocontroller, 3,5 KB, 20 MHz, DIP-28
Was sind die Hauptanwendungsgebiete für den PIC 16F1512-I/SP?
Der PIC 16F1512-I/SP eignet sich hervorragend für eine breite Palette von Embedded-Anwendungen, darunter industrielle Steuerungen, Haushaltsgeräte, Messgeräte, Automatisierungssysteme, IoT-Anwendungen, Hobby-Elektronik und Prototypenentwicklung, bei denen eine kompakte Größe, geringer Stromverbrauch und zuverlässige Leistung gefragt sind.
Wie wird der PIC 16F1512-I/SP programmiert?
Der PIC 16F1512-I/SP wird typischerweise mithilfe einer In-Circuit Serial Programming (ICSP)-Schnittstelle und eines kompatiblen Programmiergeräts (z.B. PICkit) programmiert. Die Entwicklungsumgebung MPLAB X IDE von Microchip Technology mit dem XC8-Compiler ist die empfohlene Software-Suite für die Entwicklung von Firmware.
Ist dieser Mikrocontroller für Anfänger geeignet?
Ja, die 8-Bit-PICmicro-Architektur ist im Vergleich zu komplexeren Architekturen oft einfacher zu erlernen und zu beherrschen. Mit der umfangreichen Dokumentation, Beispielcodes und der unterstützenden Entwicklungsumgebung von Microchip ist der PIC 16F1512-I/SP auch für Einsteiger in die Mikrocontroller-Programmierung gut zugänglich.
Welche besonderen Vorteile bietet der DIP-28 Formfaktor?
Das DIP-28 Gehäuse ermöglicht eine einfache und kostengünstige Bestückung auf Standard-Lochraster- oder Universal-Leiterplatten. Dies vereinfacht sowohl die Prototypenentwicklung als auch die Reparatur und Wartung von Schaltungen. Zudem ist die Wärmeableitung in diesem Gehäuse meist ausreichend für die spezifizierten Leistungsparameter.
Wie unterscheidet sich der PIC 16F1512-I/SP von anderen PIC-Mikrocontrollern?
Der PIC 16F1512-I/SP bietet eine spezifische Kombination aus Speichergröße (3,5 KB Flash), Taktfrequenz (20 MHz) und Peripheriefunktionen (z.B. 10-Bit ADC, UART, PWM) innerhalb der 8-Bit-PICmicro-Familie. Seine Stärke liegt in der ausgewogenen Integration dieser Merkmale für eine Vielzahl von kostensensiblen und kompakten Anwendungen, während größere oder komplexere PIC-Mikrocontroller mehr Speicher, schnellere Taktfrequenzen oder fortschrittlichere Peripheriemodule bieten.
Ist der PIC 16F1512-I/SP für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Generell werden Standard-Mikrocontroller wie der PIC 16F1512-I/SP nicht primär für sicherheitskritische Anwendungen entwickelt, bei denen strenge SIL- oder ASIL-Zertifizierungen erforderlich sind. Für solche Anwendungen sind spezialisierte Mikrocontroller mit integrierten Sicherheitsmechanismen und Zertifizierungen zu bevorzugen. Der PIC 16F1512-I/SP bietet jedoch eine hohe Zuverlässigkeit für viele industrielle und kommerzielle Anwendungen.
Welche Tools werden für die Entwicklung mit diesem Mikrocontroller benötigt?
Für die Entwicklung mit dem PIC 16F1512-I/SP benötigen Sie die MPLAB X IDE (kostenlos von Microchip), einen kompatiblen C-Compiler (z.B. XC8) und ein In-Circuit-Programmiergerät wie z.B. PICkit 3 oder PICkit 4. Optional können auch Debugger-Adapter für eine effizientere Fehlerbehebung von Vorteil sein.
