PIC 16F1508-I/SS – 8-Bit-PICmicro Mikrocontroller: Präzision und Leistung für anspruchsvolle Embedded-Systeme
Der PIC 16F1508-I/SS – 8-Bit-PICmicro Mikrocontroller ist die ideale Lösung für Entwickler, die eine kompakte, leistungsstarke und kosteneffiziente Steuereinheit für ihre Projekte benötigen. Ob in der industriellen Automatisierung, in Haushaltsgeräten, Medizintechnik oder der Unterhaltungselektronik, dieser Mikrocontroller löst die Herausforderung, komplexe Aufgaben mit begrenzten Ressourcen präzise zu steuern und zu verarbeiten.
Vorteile und herausragende Merkmale des PIC 16F1508-I/SS
Der PIC 16F1508-I/SS zeichnet sich durch eine optimierte Architektur aus, die eine effiziente Ausführung von Befehlen ermöglicht und somit eine höhere Verarbeitungsgeschwindigkeit bei geringerem Stromverbrauch gewährleistet. Dies macht ihn zu einer überlegenen Wahl gegenüber generischen Mikrocontrollern, die oft Kompromisse bei Leistung oder Energieeffizienz eingehen.
- Hohe Rechenleistung bei kompakter Größe: Mit seinem 8-Bit-Kern und einer Taktfrequenz von 20 MHz bietet der PIC 16F1508-I/SS ausreichend Leistung für eine Vielzahl von Steuerungs- und Regelungsaufgaben, ohne überdimensioniert zu sein.
- Umfangreiche Peripheriefunktionalität: Integrierte Peripherien wie analoge Komponenten (ADC), Timer, PWM-Module und Kommunikationsschnittstellen reduzieren die Notwendigkeit externer Bauteile, was zu geringeren Stückkosten und einem kompakteren Systemdesign führt.
- Flexible Speicherarchitektur: 7 KB Flash-Speicher bieten genügend Platz für anspruchsvolle Firmware-Implementierungen, während der großzügige RAM-Speicher die Verarbeitung von Datenströmen ermöglicht.
- Energieeffizienz: Speziell entwickelte Stromsparmodi ermöglichen den Betrieb mit minimalem Energieaufwand, was ihn prädestiniert für batteriebetriebene Anwendungen.
- Robustheit und Zuverlässigkeit: PIC-Mikrocontroller von Microchip sind bekannt für ihre industrielle Qualität und Zuverlässigkeit, was eine lange Lebensdauer und einen stabilen Betrieb auch unter anspruchsvollen Umgebungsbedingungen sicherstellt.
- Breite Anwendungsunterstützung: Die umfangreiche Dokumentation, Entwicklungswerkzeuge und eine aktive Community erleichtern die schnelle und erfolgreiche Integration in bestehende und neue Projekte.
Technische Spezifikationen im Detail
Der PIC 16F1508-I/SS ist ein leistungsstarker 8-Bit-Mikrocontroller aus der PICmicro Familie von Microchip Technology. Seine kompakte Bauform im SSOP-20 Gehäuse macht ihn ideal für Anwendungen mit begrenztem Platzangebot. Die Kernarchitektur ist auf Effizienz und Vielseitigkeit ausgelegt, um eine breite Palette von Steuerungsaufgaben zu bewältigen.
Architektur und Leistung
Der Prozessor verwendet eine Harvard-Architektur, die eine gleichzeitige Adressierung von Programm- und Datenspeicher ermöglicht und somit die Befehlsabrufgeschwindigkeit optimiert. Mit einer maximalen Taktfrequenz von 20 MHz können auch rechenintensive Algorithmen effizient verarbeitet werden. Die Befehlssatzarchitektur ist RISC-basiert, was eine einfache und schnelle Programmierbarkeit gewährleistet und die Anzahl der benötigten Taktzyklen pro Befehl reduziert.
Speicherressourcen
Der integrierte Flash-Speicher mit einer Kapazität von 7 Kilobytes bietet ausreichend Raum für die Firmware Ihres Projekts. Dies erlaubt die Implementierung komplexer Logiken, state-machine basierter Steuerungen oder die Speicherung von Konfigurationsdaten. Der SRAM-Speicher ist für die dynamische Datenspeicherung während der Laufzeit des Programms vorgesehen und ermöglicht die effiziente Verarbeitung von Variablen und Zwischenergebnissen.
Integrierte Peripherie-Module
Der PIC 16F1508-I/SS ist reichhaltig mit integrierten Peripherie-Modulen ausgestattet, die die externe Beschaltung minimieren und somit die Systemkosten und den Platzbedarf reduzieren. Dazu gehören unter anderem:
- Analog-Digital-Wandler (ADC): Mehrere Kanäle des integrierten ADCs ermöglichen die präzise Erfassung analoger Messwerte von Sensoren.
- Pulsweitenmodulation (PWM): Mehrere PWM-Ausgänge ermöglichen die präzise Ansteuerung von Motoren, die Helligkeitsregelung von LEDs oder die Erzeugung analoger Signale.
- Timer/Zähler: Verschiedene Timer-Module stehen für Zeitmessungen, Impulsgenerierung oder als Baudratengeneratoren für serielle Kommunikation zur Verfügung.
- Kommunikationsschnittstellen: Typischerweise sind UART (Universal Asynchronous Receiver/Transmitter) für serielle Kommunikation und möglicherweise I2C oder SPI für die Anbindung weiterer Peripheriegeräte integriert.
Strommanagement
Für Anwendungen mit niedrigem Energiebedarf verfügt der PIC 16F1508-I/SS über fortschrittliche Stromsparmodi. Diese ermöglichen es, den Mikrocontroller bei Bedarf in einen Zustand geringen Verbrauchs zu versetzen, während kritische Funktionen weiterhin aktiv bleiben oder nach Bedarf schnell wiederhergestellt werden können. Dies ist entscheidend für batteriebetriebene Geräte, IoT-Knoten und energieautarke Systeme.
Gehäuse und Schnittstellen

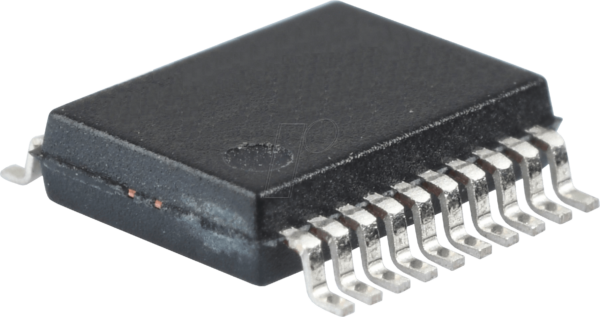

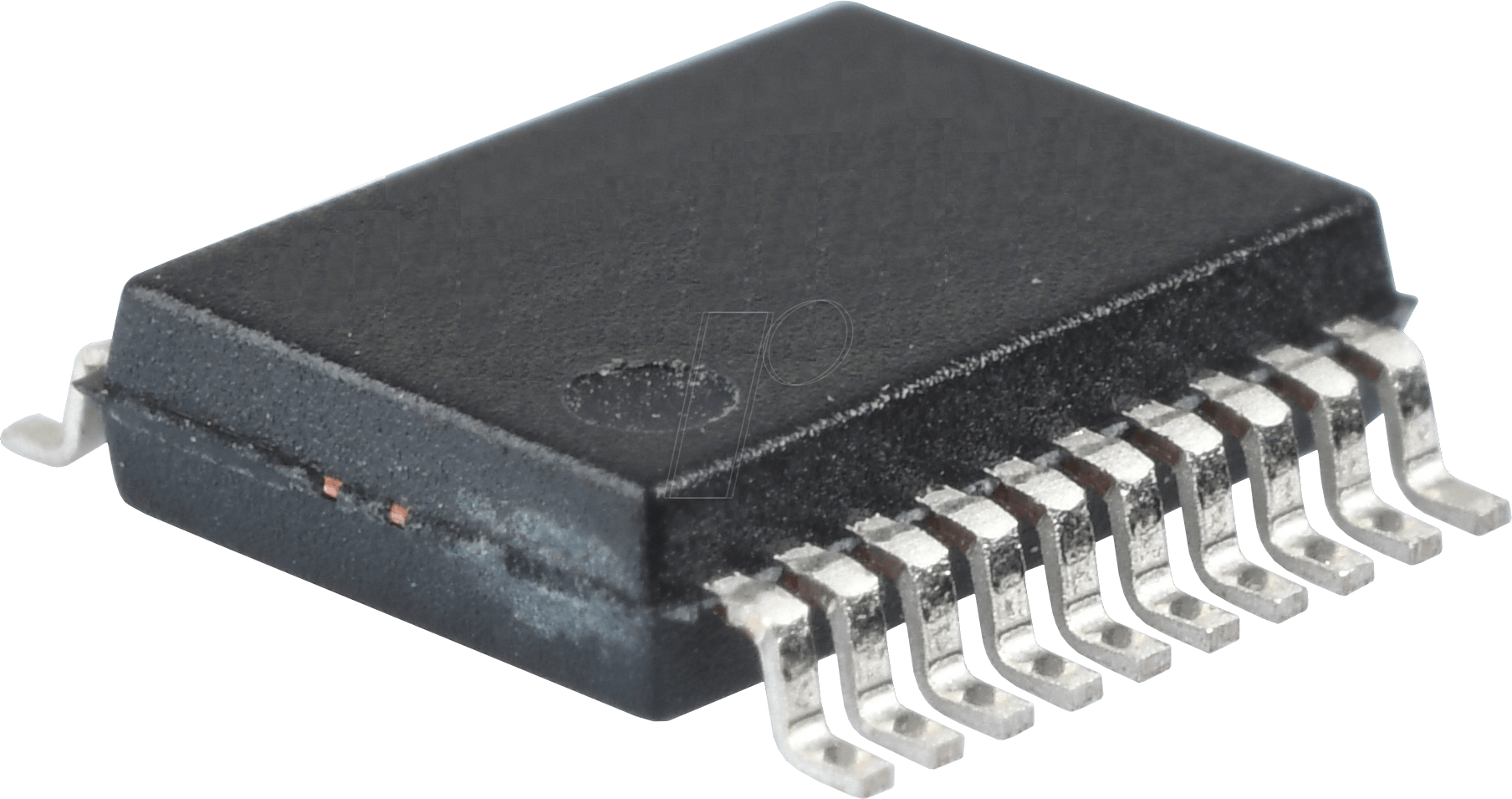

Das SSOP-20 (Shrink Small Outline Package) Gehäuse ist ein oberflächenmontagefähiges Gehäuse, das eine hohe Pin-Dichte auf kleinem Raum ermöglicht. Die 20 Pins bieten eine gute Balance zwischen Anschlussvielfalt und Footprint auf der Leiterplatte. Die I/O-Pins sind flexibel konfigurierbar und können als digitale Ein- oder Ausgänge, analoge Eingänge oder für spezielle Peripheriefunktionen genutzt werden.
Produkt-Eigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Mikrocontroller-Familie | PICmicro® 16-Bit-Familie |
| Architektur | 8-Bit RISC |
| Max. Taktfrequenz | 20 MHz |
| Flash-Speicher | 7 KB |
| RAM | 368 Bytes |
| Gehäuse | SSOP-20 |
| Betriebsspannung | 1.8V – 5.5V (typisch, abhängig von Variante) |
| Temperaturbereich | Industriell (-40°C bis +85°C) |
| Integrierte Peripherie | ADC, Timer, PWM, Comparator, UART, SPI/I2C (modellabhängig) |
| Besonderheiten | Fortschrittliche Stromsparmodi, Wide Operating Voltage |
Einsatzgebiete für den PIC 16F1508-I/SS
Die Vielseitigkeit des PIC 16F1508-I/SS eröffnet ein breites Spektrum an Anwendungsmöglichkeiten in verschiedenen Branchen. Seine Kombination aus Leistung, Speicher, Peripheriefunktionen und Energieeffizienz macht ihn zu einer ausgezeichneten Wahl für:
- Industrielle Steuerungen: Steuerung von Motoren, Sensoren, Aktoren und Prozessparametern in Produktionsanlagen und Automatisierungssystemen.
- Haushaltsgeräte: Implementierung von Steuerlogik für Waschmaschinen, Kühlschränke, Mikrowellen oder Klimaanlagen.
- Medizintechnik: Einsatz in tragbaren medizinischen Geräten, Überwachungssystemen oder Laborgeräten, wo Präzision und Zuverlässigkeit entscheidend sind.
- Unterhaltungselektronik: Steuerung von Audio-/Video-Systemen, Spielekonsolen-Peripheriegeräten oder Smart-Home-Anwendungen.
- Automobilindustrie: In nicht sicherheitskritischen Anwendungen zur Steuerung von Komfortfunktionen oder Informationssystemen.
- IoT und Embedded Systems: Als zentrale Steuereinheit in vernetzten Geräten, Sensorknoten oder Geräten mit geringem Stromverbrauch.
- Prototypenentwicklung: Die einfache Handhabung und gute Verfügbarkeit machen ihn zu einem beliebten Baustein für Hobbyisten und professionelle Entwickler im frühen Stadium eines Projekts.
Optimale Entwicklungswerkzeuge und Support
Die Entwicklung mit dem PIC 16F1508-I/SS wird durch Microchips umfangreiches Ökosystem an Entwicklungswerkzeugen vereinfacht. Dazu gehören:
- MPLAB X IDE: Eine integrierte Entwicklungsumgebung, die Compiler, Debugger und Projektmanagement vereint.
- XC Compilers: Hochoptimierte C-Compiler für die PIC-Architektur, die eine effiziente Codegenerierung ermöglichen.
- PICKit Debugger/Programmer: Hardware-Tools zur Programmierung und zum Debugging des Mikrocontrollers in Echtzeit.
- Datenblätter und Applikationshinweise: Umfassende technische Dokumentation, die detaillierte Informationen zu den Funktionen und der Verwendung des Bauteils liefert.
- Community-Foren und Support: Zugang zu einer großen Gemeinschaft von Entwicklern, die sich gegenseitig unterstützen und Wissen austauschen.
Häufig gestellte Fragen (FAQ) zu PIC 16F1508-I/SS – 8-Bit-PICmicro Mikrocontroller, 7 KB, 20 MHz, SSOP-20
Was ist die Hauptanwendung für den PIC 16F1508-I/SS?
Der PIC 16F1508-I/SS eignet sich hervorragend für eine breite Palette von Embedded-Anwendungen, die eine kostengünstige, leistungsstarke und energieeffiziente Steuerung erfordern, insbesondere in Bereichen wie industrielle Automatisierung, Haushaltsgeräte und IoT-Geräte.
Wie unterscheidet sich der PIC 16F1508-I/SS von anderen Mikrocontrollern?
Er zeichnet sich durch seine optimierte 8-Bit-Architektur, die hohe Integrationsdichte mit integrierten Peripherien, seine Energieeffizienz und die Zuverlässigkeit der PICmicro-Familie aus, was ihn zu einer ausgewogenen Lösung für viele Projekte macht.
Welche Programmiersprachen werden für den PIC 16F1508-I/SS unterstützt?
Hauptsächlich wird C mit den XC Compilern von Microchip verwendet. Auch Assemblersprache kann für spezifische Optimierungen eingesetzt werden.
Ist der PIC 16F1508-I/SS für Anfänger geeignet?
Ja, dank der umfangreichen Dokumentation, der benutzerfreundlichen Entwicklungsumgebung MPLAB X IDE und der großen Entwicklergemeinschaft ist der PIC 16F1508-I/SS auch für Einsteiger mit grundlegenden Programmierkenntnissen gut zugänglich.
Welche Art von Peripheriegeräten können an den PIC 16F1508-I/SS angeschlossen werden?
An den PIC 16F1508-I/SS können diverse Sensoren, Aktoren, Displays, Speicherbausteine und Kommunikationsmodule angeschlossen werden, abhängig von den verfügbaren I/O-Pins und den integrierten Peripheriefunktionen des Mikrocontrollers.
Wie wird die Zuverlässigkeit des PIC 16F1508-I/SS unter schwierigen Bedingungen sichergestellt?
Die PICmicro-Mikrocontroller sind für ihre Robustheit und Zuverlässigkeit bekannt. Der PIC 16F1508-I/SS ist für einen breiten Temperaturbereich ausgelegt und verfügt über integrierte Schutzmechanismen, die ihn widerstandsfähig gegenüber Umwelteinflüssen machen.
Welche Art von Stromversorgungsoptionen sind für den PIC 16F1508-I/SS verfügbar?
Der PIC 16F1508-I/SS unterstützt einen weiten Betriebsspannungsbereich, typischerweise von 1.8V bis 5.5V, was flexible Stromversorgungsoptionen ermöglicht, einschließlich Batteriebetrieb und geregelter Netzteile.
