PIC 16F1508-I/P – 8-Bit-PICmicro Mikrocontroller: Präzision und Leistung für Ihre Embedded-Projekte
Sie suchen einen zuverlässigen und leistungsstarken Mikrocontroller für Ihre Elektronikprojekte, der Komplexität effizient bewältigt und gleichzeitig Kosteneffizienz bietet? Der PIC 16F1508-I/P – 8-Bit-PICmicro Mikrocontroller mit 7 KB Speicher und 20 MHz Taktfrequenz im DIP-20 Gehäuse ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die Wert auf präzise Steuerung, Flexibilität und eine robuste Performance legen.
Architektonische Überlegenheit des PIC 16F1508-I/P
Der PIC 16F1508-I/P aus der renommierten PICmicro Familie von Microchip Technology zeichnet sich durch seine fortschrittliche Architektur aus, die speziell für anspruchsvolle Embedded-Anwendungen entwickelt wurde. Im Vergleich zu generischen Mikrocontrollern bietet der PIC 16F1508-I/P eine optimierte Befehlssatzarchitektur (RISC), die eine höhere Verarbeitungsgeschwindigkeit pro Taktzyklus ermöglicht und somit eine gesteigerte Energieeffizienz gewährleistet. Die Integration von peripherals wie Analog-Digital-Wandlern (ADC) und Pulsweitenmodulation (PWM) direkt auf dem Chip reduziert die Notwendigkeit externer Komponenten, was zu kompakteren und kostengünstigeren Designs führt. Dies macht ihn zu einer überlegenen Wahl für Anwendungen, bei denen Platz und Ressourcen kritisch sind.
Hauptvorteile des PIC 16F1508-I/P
- Leistungsstarke Performance: Mit einer Taktfrequenz von 20 MHz und einer effizienten 8-Bit-Architektur meistert der PIC 16F1508-I/P auch anspruchsvolle Rechenaufgaben.
- Umfangreicher On-Chip-Speicher: 7 KB Flash-Speicher bieten ausreichend Platz für komplexere Firmware und größere Anwendungsprogramme.
- Vielseitige Peripherie: Integrierte ADCs und PWMs ermöglichen die direkte Anbindung von Sensoren und die präzise Ansteuerung von Aktuatoren.
- Energieeffizienz: Optimierte Stromverbrauchswerte machen ihn ideal für batteriebetriebene Geräte und stromsparende Anwendungen.
- Robuste Bauweise (DIP-20): Das DIP-Gehäuse (Dual In-line Package) erleichtert das Prototyping und die Integration in Standard-Breadboards und PCB-Designs.
- Zuverlässigkeit und Stabilität: Microchip PIC Mikrocontroller sind bekannt für ihre hohe Zuverlässigkeit und Langlebigkeit, selbst unter anspruchsvollen Umgebungsbedingungen.
- Breite Anwendungsunterstützung: Die umfangreiche Dokumentation und die Unterstützung durch Entwicklungswerkzeuge von Microchip gewährleisten einen reibungslosen Entwicklungsprozess.
Detaillierte Spezifikationen und Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Mikrocontroller-Familie | PICmicro 8-Bit |
| Modell | PIC 16F1508-I/P |
| Prozessortakt | 20 MHz |
| Flash-Programmspeicher | 7 KB |
| RAM (Data Memory) | 512 Bytes |
| EEPROM-Datenspeicher | 256 Bytes |
| Gehäusetyp | DIP-20 (Dual In-line Package) |
| Betriebstemperaturbereich | -40°C bis +85°C (Industriequalität) |
| Eingangs-/Ausgangspins (I/O) | 16 |
| Analog-Digital-Wandler (ADC) | 10-Bit, bis zu 8 Kanäle |
| Pulsweitenmodulation (PWM) | Ja, mehrere Kanäle mit variabler Auflösung |
| Timer | Mehrere 8-Bit und 16-Bit Timer/Counter |
| Kommunikationsschnittstellen | UART, SPI, I2C (je nach Konfiguration) |
| Spannungsversorgung | 1.8V bis 5.5V |
| Entwicklungsumgebung | MPLAB X IDE mit XC8 Compiler |
Anwendungsgebiete des PIC 16F1508-I/P
Der PIC 16F1508-I/P eignet sich hervorragend für eine breite Palette von Embedded-Anwendungen, darunter:
- Industrielle Automatisierung und Steuerung: Präzise Steuerung von Motoren, Sensoren und Aktuatoren in Fertigungsanlagen.
- Konsumelektronik: Steuereinheiten für Haushaltsgeräte, Spielzeug und Unterhaltungselektronik.
- Automobilanwendungen: Einfache Steuerungsaufgaben im Fahrzeuginnenraum oder in peripheren Systemen.
- Medizintechnik: Steuerungsfunktionen in nicht-invasiven medizinischen Geräten und Diagnosewerkzeugen.
- IoT-Geräte: Einsatz in Smart-Home-Anwendungen und vernetzten Sensorknoten.
- Prototyping und Ausbildung: Ein ideales Werkzeug für das Erlernen von Mikrocontroller-Programmierung und Embedded-Systemdesign.
- Beleuchtungssteuerungen: Implementierung von komplexen Lichteffekten und Dimmfunktionen.
Optimierung und Designflexibilität
Die 8-Bit-Architektur des PIC 16F1508-I/P bietet eine optimale Balance zwischen Rechenleistung und Energieverbrauch, was ihn zu einer ausgezeichneten Wahl für Designs mit begrenzten Stromressourcen macht. Die integrierten Peripheriemodule sind hochgradig konfigurierbar, was eine Anpassung an spezifische Anwendungsanforderungen ermöglicht, ohne die Notwendigkeit zusätzlicher externer Chips. Dies führt zu einer Reduzierung der Stücklistenkosten (BOM) und einer Vereinfachung des PCB-Layouts. Der 7 KB Flash-Speicher erlaubt die Implementierung von fortschrittlichen Algorithmen und Protokollen, während der 512 Byte RAM für die Zwischenspeicherung von Daten und Variablen ausreicht. Der 256 Byte EEPROM-Speicher ermöglicht das Speichern von Konfigurationsdaten oder Kalibrierungswerten, die auch nach einem Stromausfall erhalten bleiben.

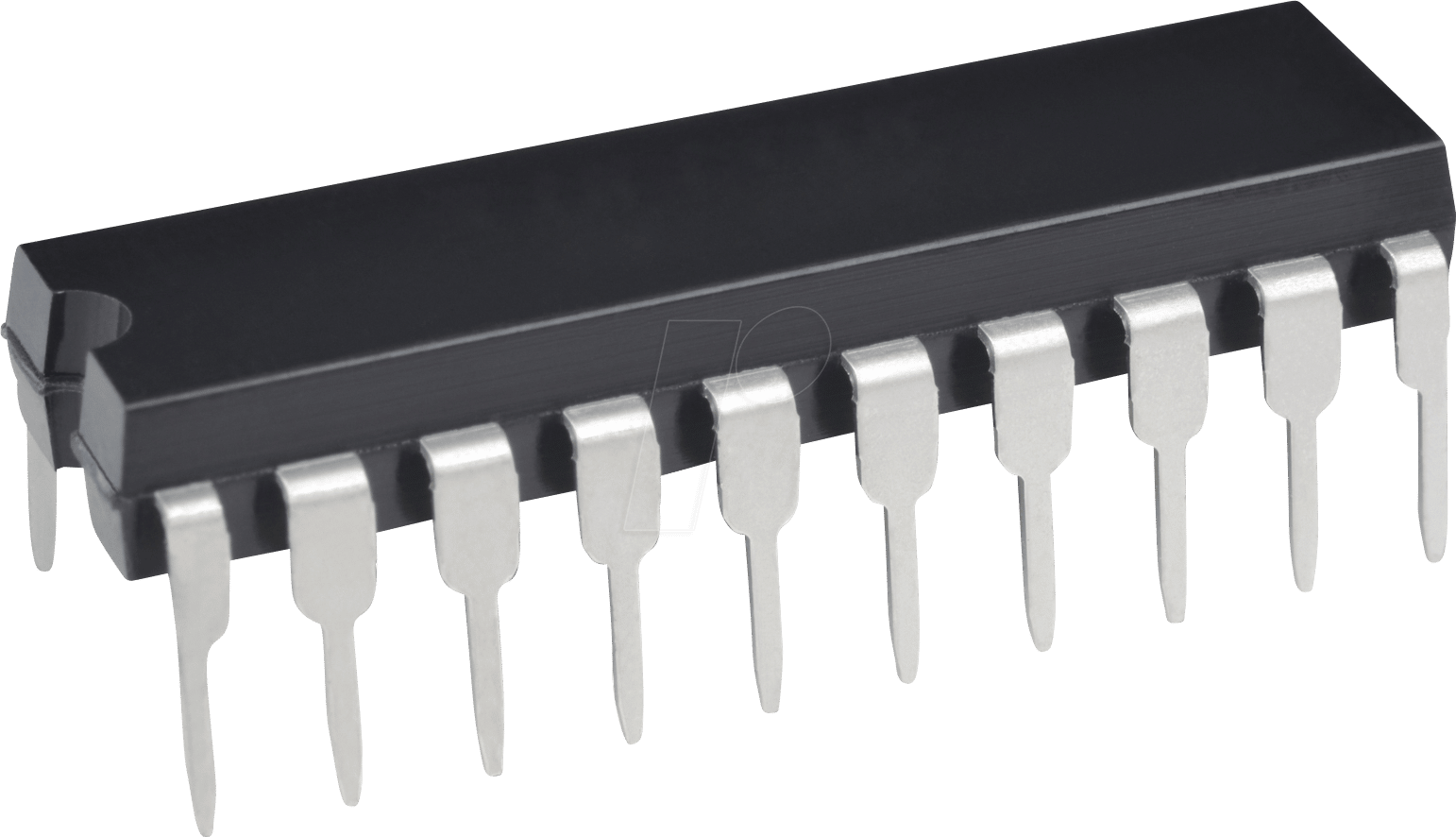

Das DIP-20 Gehäuse: Praktikabilität für Entwickler
Das DIP-20 Gehäuse des PIC 16F1508-I/P ist ein entscheidender Faktor für seine Benutzerfreundlichkeit, insbesondere während der Prototypenentwicklungsphase. Es ermöglicht eine einfache Bestückung auf Standard-Breadboards, Streifenplatinen oder durch gesteckte Sockel auf Leiterplatten. Dies erleichtert das schnelle Prototyping, Debugging und Iterieren von Schaltungsdesigns erheblich, ohne dass spezielle Lötkenntnisse oder teure Bestückungsmaschinen erforderlich sind. Auch für die Produktion kleinerer Stückzahlen oder für Wartungsarbeiten bietet das DIP-Gehäuse Vorteile in Bezug auf Handhabung und Austauschbarkeit.
Entwicklungswerkzeuge und Support
Microchip Technology bietet eine umfassende Suite von Entwicklungswerkzeugen, die den Einsatz des PIC 16F1508-I/P vereinfachen. Die MPLAB X Integrated Development Environment (IDE) mit dem XC8 Compiler ist das Herzstück des Entwicklungsprozesses. Diese leistungsstarken Tools ermöglichen die effiziente Programmierung, das Debugging und die Optimierung von Embedded-Anwendungen. Zahlreiche Applikationshinweise, Datenblätter und Beispielprojekte stehen zur Verfügung, um Entwicklern den Einstieg zu erleichtern und sie bei der Bewältigung komplexer Herausforderungen zu unterstützen. Die globale Präsenz von Microchip und seinem Partnernetzwerk gewährleistet zudem eine zuverlässige Versorgung und technischen Support.
FAQ – Häufig gestellte Fragen zu PIC 16F1508-I/P – 8-Bit-PICmicro Mikrocontroller, 7 KB, 20 MHz, DIP-20
Ist der PIC 16F1508-I/P für Anfänger geeignet?
Ja, der PIC 16F1508-I/P ist aufgrund seines DIP-Gehäuses, der guten Dokumentation und der breiten Unterstützung durch Entwicklungswerkzeuge auch für Einsteiger in die Mikrocontroller-Programmierung gut geeignet. Es empfiehlt sich jedoch, grundlegende Kenntnisse in digitaler Elektronik und einer C-ähnlichen Programmiersprache mitzubringen.
Welche Programmiersprachen werden für den PIC 16F1508-I/P unterstützt?
Primär wird der PIC 16F1508-I/P mit C programmiert, typischerweise mit dem XC8 Compiler von Microchip. Assemblersprache ist ebenfalls eine Option für fortgeschrittene Optimierungen.
Wie viele analoge Eingänge hat der PIC 16F1508-I/P?
Der PIC 16F1508-I/P verfügt über einen 10-Bit Analog-Digital-Wandler (ADC), der bis zu 8 analoge Eingangskanäle verarbeiten kann.
Ist der PIC 16F1508-I/P für den Einsatz in rauen Umgebungsbedingungen geeignet?
Ja, die Spezifikation „-I/P“ deutet auf einen industriellen Temperaturbereich von -40°C bis +85°C hin, was ihn für viele anspruchsvolle Umgebungen geeignet macht.
Benötige ich spezielle Hardware zum Programmieren des PIC 16F1508-I/P?
Ja, Sie benötigen einen In-Circuit-Debugger/Programmer von Microchip wie den PICkit oder einen ICD. Diese werden über USB mit Ihrem PC verbunden und stellen die Verbindung zum Mikrocontroller auf der Entwicklungsplatine her.
Was sind die Hauptunterschiede zu anderen PIC Mikrocontrollern in dieser Klasse?
Die genauen Unterschiede hängen vom spezifischen Vergleichsmodell ab. Der PIC 16F1508-I/P zeichnet sich jedoch durch ein gutes Gleichgewicht zwischen Speichergröße, Peripherie-Integration und Taktfrequenz im 8-Bit-Segment aus, was ihn für eine breite Palette von Allzweckanwendungen attraktiv macht.
Kann der PIC 16F1508-I/P mit anderen Mikrocontrollern kommunizieren?
Ja, der PIC 16F1508-I/P unterstützt gängige serielle Kommunikationsprotokolle wie UART, SPI und I2C, was die Integration in größere Systeme und die Kommunikation mit anderen Geräten ermöglicht.
