PIC 16F1503-I/P – Der Kern für Ihre Embedded-Projekte: Präzision und Leistung im DIP-14-Gehäuse
Sie suchen nach einem kosteneffizienten und dennoch leistungsfähigen Mikrocontroller für Ihre nächste Embedded-Anwendung? Der PIC 16F1503-I/P ist die ideale Lösung für Entwickler, Ingenieure und Maker, die eine zuverlässige 8-Bit-Verarbeitung mit integrierten Peripheriegeräten für eine Vielzahl von Steuerungs- und Automatisierungsaufgaben benötigen. Dieses kompakte Bauteil vereint bewährte PICmicro-Architektur mit modernen Funktionen, um Ihnen die Entwicklung komplexer Systeme zu vereinfachen.
Warum der PIC 16F1503-I/P Ihre überlegene Wahl ist
Im Vergleich zu Standardlösungen, die oft separate Komponenten für Timer, Analog-Digital-Wandler oder Kommunikationsschnittstellen erfordern, bietet der PIC 16F1503-I/P eine integrierte Funktionalität, die Entwicklungszeit und Stückkosten signifikant reduziert. Seine geringe Leistungsaufnahme macht ihn zudem perfekt für batteriebetriebene Geräte, während die 20 MHz Taktfrequenz eine schnelle und reaktionsschnelle Verarbeitung ermöglicht. Das DIP-14-Gehäuse gewährleistet eine einfache Handhabung und Integration in Prototypen und Kleinserien.
Kernfunktionen und technologische Vorteile
Der PIC 16F1503-I/P glänzt durch eine durchdachte Kombination aus Prozessorkern und Peripheriefunktionen, die ihn zu einem flexiblen Baustein für diverse Anwendungen machen:
- Leistungsstarker 8-Bit-PICmicro® MCU Core: Bietet eine bewährte und stabile Architektur für zuverlässige Datenverarbeitung.
- Integrierter 20 MHz Oszillator: Ermöglicht eine präzise Taktung ohne externe Komponenten und vereinfacht so das Schaltungsdesign.
- 3,5 KB Flash-Speicher: Bietet ausreichend Platz für anspruchsvolle Firmware und komplexe Algorithmen.
- Umfangreiche I/O-Ports: Flexible Anbindung von Sensoren, Aktoren und anderen externen Komponenten.
- Integrierte Peripheriegeräte: Beschleunigt die Entwicklung durch integrierte Funktionalitäten wie Timer/Counter, PWM und analoge Schnittstellen.
- Geringer Stromverbrauch: Ideal für energieeffiziente Anwendungen, insbesondere im Bereich IoT und batteriebetriebener Systeme.

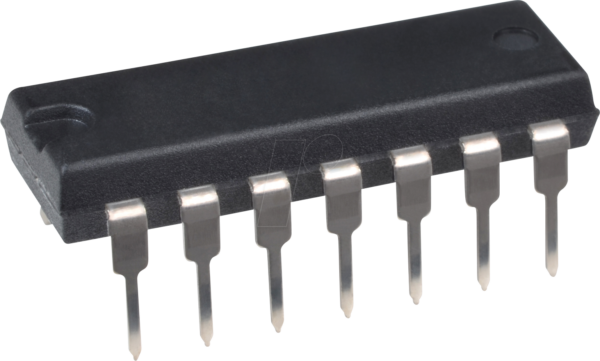

- DIP-14 Gehäuse: Sorgt für einfache Steckbarkeit auf Breadboards und einfache Handhabung in der Fertigung.
Anwendungsgebiete und Einsatzszenarien
Die Vielseitigkeit des PIC 16F1503-I/P eröffnet ein breites Spektrum an Einsatzmöglichkeiten:
- Industrielle Automatisierung: Steuerung von Maschinen, Anlagenüberwachung, Sensorik-Integration.
- Verbraucherelektronik: Haushaltsgeräte, Spielzeug, Fernbedienungen, Display-Ansteuerung.
- Automobiltechnik: Innenraumbeleuchtung, Fensterhebersteuerung, einfache Bordnetz-Anwendungen.
- Medizintechnik: Tragbare Geräte, einfache Messinstrumente, Gerätesteuerung.
- IoT-Anwendungen: Sensornetzwerke, Datenlogger, einfache Gateways.
- Prototypenentwicklung und Hobby-Elektronik: Schnell und kostengünstig neue Ideen umsetzen.
Detaillierte technische Spezifikationen
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller | Microchip Technology |
| Typ | 8-Bit-PICmicro® Mikrocontroller |
| Kern | PIC16 |
| Taktfrequenz | 20 MHz |
| Programmspeicher | 3.5 KB Flash |
| RAM | 128 Bytes |
| I/O Pins | 12 |
| ADC | Ja (8 Kanäle) |
| Timer | 1x 8-Bit, 1x 16-Bit |
| PWM-Module | Ja (bis zu 5 Kanäle) |
| Kommunikationsschnittstellen | UART, SPI, I2C |
| Betriebsspannung | 1.8V bis 5.5V |
| Gehäuse | DIP-14 (Dual In-line Package) |
| Temperaturbereich | Industriell (-40°C bis +85°C) |
| Besondere Merkmale | Brown-out Reset, Watchdog Timer, Low-Voltage Programming |
Erweiterte Funktionalitäten und Integrationsmöglichkeiten
Der PIC 16F1503-I/P ist mehr als nur ein einfacher Mikrocontroller. Er verfügt über fortschrittliche Peripheriegeräte, die Ihre Entwicklungsarbeit erheblich vereinfachen:
Integrierter Analog-Digital-Wandler (ADC)
Mit seinem 8-Kanal-ADC können Sie analoge Signale von Sensoren wie Temperaturfühlern, Lichtsensoren oder Druckwandlern präzise erfassen und digitalisieren. Dies eliminiert die Notwendigkeit externer ADC-Chips und spart wertvollen Platz auf Ihrer Platine.
Pulsweitenmodulation (PWM)
Die integrierten PWM-Module eignen sich hervorragend zur Ansteuerung von Motoren, der Helligkeitsregelung von LEDs oder der Erzeugung von analogen Spannungen. Sie ermöglichen eine feingranulare Kontrolle über die Ausgangssignale, was für viele Steuerungsanwendungen unerlässlich ist.
Serielle Kommunikationsschnittstellen
Die Unterstützung von UART, SPI und I2C ermöglicht eine flexible Kommunikation mit anderen Mikrocontrollern, Sensoren, Displays und Kommunikationsmodulen. Dies ist entscheidend für die Integration in komplexere Systeme und Netzwerke.
Speicher und Performance
Mit 3,5 KB Flash-Speicher bietet der PIC 16F1503-I/P ausreichend Kapazität für anspruchsvolle Firmware, einschließlich komplexer Algorithmen und Datenverarbeitung. Die 20 MHz Taktfrequenz gewährleistet eine schnelle Ausführung des Codes, was für zeitkritische Anwendungen von großer Bedeutung ist.
Programmierbarkeit und Entwicklungsumgebung
Microchip Technology bietet mit der MPLAB X Integrated Development Environment (IDE) und den dazugehörigen Compilern (XC8) eine leistungsstarke und benutzerfreundliche Plattform für die Entwicklung mit PIC-Mikrocontrollern. Der PIC 16F1503-I/P unterstützt gängige Programmierwerkzeuge wie den PICkit™, was den Einstieg und die Fehlerbehebung erleichtert.
FAQ – Häufig gestellte Fragen zu PIC 16F1503-I/P – 8-Bit-PICmicro Mikrocontroller, 3,5 KB, 20 MHz, DIP-14
Was sind die Hauptvorteile des PIC 16F1503-I/P gegenüber älteren PIC-Modellen?
Der PIC 16F1503-I/P bietet eine verbesserte Integration von Peripheriegeräten wie einem ADC mit mehr Kanälen und zusätzlichen PWM-Ausgängen. Er profitiert zudem von einer optimierten Stromverbrauchseffizienz und der modernen PICmicro® Architektur, was die Entwicklung vereinfacht und die Leistung steigert.
Ist dieser Mikrocontroller für Anfänger in der Mikrocontroller-Programmierung geeignet?
Ja, der PIC 16F1503-I/P ist aufgrund seines einfachen DIP-14-Gehäuses und der gut dokumentierten Architektur sowie der unterstützenden Entwicklungsumgebungen von Microchip Technology auch für Einsteiger gut geeignet. Die 3,5 KB Flash sind ein guter Kompromiss zwischen Lernbarkeit und Funktionalität.
Welche Art von Anwendungen sind mit 3,5 KB Flash-Speicher realisierbar?
Mit 3,5 KB Flash können Sie eine Vielzahl von Steuerungsaufgaben realisieren. Dies umfasst typischerweise Sensor-Datenerfassung, einfache Motorsteuerungen, Ansteuerung von Displays, Implementierung von Kommunikationsprotokollen (UART, SPI, I2C) und grundlegende Regelungsalgorithmen.
Wie steht es um die Stromaufnahme des PIC 16F1503-I/P?
Der PIC 16F1503-I/P ist für seine Energieeffizienz bekannt. Die genaue Stromaufnahme hängt von der Taktfrequenz, der aktiven Peripherie und dem Betriebszustand ab, aber er ist für energiebewusste Anwendungen, einschließlich batteriebetriebener Geräte, optimiert.
Benötige ich spezielle Programmiergeräte für den PIC 16F1503-I/P?
Für die Programmierung und das Debugging des PIC 16F1503-I/P empfehlen wir die Verwendung eines In-Circuit-Serial-Programmers (ICSP) von Microchip, wie beispielsweise dem PICkit™ 3 oder PICkit™ 4, in Verbindung mit der MPLAB X IDE.
Ist der PIC 16F1503-I/P für den Einsatz in rauen Umgebungen geeignet?
Ja, der PIC 16F1503-I/P ist für den industriellen Temperaturbereich von -40°C bis +85°C spezifiziert, was ihn für den Einsatz in einer Vielzahl von Umgebungen, auch unter anspruchsvollen Bedingungen, qualifiziert.
Welche Art von Sensoren kann ich direkt an den PIC 16F1503-I/P anschließen?
Sie können analoge Sensoren, die eine Spannung ausgeben (z.B. Temperatursensoren, LDRs, Spannungsteiler für Drucksensoren), über die 8 ADC-Kanäle anschließen. Digitale Sensoren und Aktoren können direkt an die generischen I/O-Pins angebunden werden, sofern die Spannungspegel kompatibel sind.
