Leistungsstarker 8-Bit-PICmicro Mikrocontroller: PIC 16F1503-I/MG für anspruchsvolle Embedded-Anwendungen
Suchen Sie nach einem zuverlässigen und kosteneffizienten Mikrocontroller für Ihre nächste Embedded-System-Entwicklung? Der PIC 16F1503-I/MG von Microchip Technology ist die ideale Wahl für Ingenieure und Hobbyisten, die eine präzise Steuerung und flexible Funktionalität in kompaktem Formfaktor benötigen. Dieses Arbeitstier bietet die notwendige Leistung für eine Vielzahl von Steuerungsaufgaben in Geräten, wo Effizienz und Zuverlässigkeit im Vordergrund stehen.
Technologische Überlegenheit und Anwendungsflexibilität
Der PIC 16F1503-I/MG setzt sich von generischen Lösungen durch seine optimierte Architektur und das breite Spektrum an integrierten Peripheriegeräten ab. Seine 8-Bit-Verarbeitungseinheit, gepaart mit einer Taktfrequenz von 20 MHz, ermöglicht die schnelle und effiziente Ausführung von Steuerungsalgorithmen. Mit 3,5 KB Programmspeicher und 256 Bytes Datenspeicher bietet er ausreichend Platz für Firmware und operative Daten, was ihn zu einer robusten Grundlage für Ihre Projekte macht. Die integrierten Analog- und Digitalfunktionen minimieren den Bedarf an externen Komponenten, was zu einer Reduzierung der Stücklistenkosten und einer Vereinfachung des Platinenlayouts führt.
Kernfunktionen und Vorteile
Die Stärken des PIC 16F1503-I/MG liegen in seiner ausgeklügelten Integration und seiner bewährten Leistung:
- Kompakte Bauform: Das QFN-16 Gehäuse ist ideal für platzbeschränkte Anwendungen, ermöglicht eine dichte Bestückung auf Leiterplatten und unterstützt moderne Fertigungsprozesse.
- Hohe Rechenleistung für 8-Bit: Mit einer Taktfrequenz von 20 MHz bietet der Mikrocontroller eine signifikante Verarbeitungsgeschwindigkeit, die für eine breite Palette von Echtzeit-Steuerungsanwendungen ausreichend ist.
- Integrierte Peripherie: Zahlreiche integrierte Peripheriemodule, wie z.B. ADCs und PWM-Module, reduzieren die Notwendigkeit für zusätzliche externe Chips und vereinfachen das Systemdesign.
- Energiesparende Modi: Der PIC 16F1503-I/MG unterstützt verschiedene Energiesparmodi, die für batteriebetriebene oder energiebewusste Anwendungen unerlässlich sind.
- Robustheit und Zuverlässigkeit: Microchip ist bekannt für die Langlebigkeit seiner PIC-Mikrocontroller, was eine hohe Betriebssicherheit Ihrer Produkte gewährleistet.
- Umfassende Entwicklungsunterstützung: Eine breite Palette von Entwicklungswerkzeugen, Bibliotheken und Community-Ressourcen erleichtert die Implementierung und Fehlersuche.
Anwendungsbereiche und Einsatzmöglichkeiten
Dank seiner Vielseitigkeit und seines attraktiven Preis-Leistungs-Verhältnisses eignet sich der PIC 16F1503-I/MG für eine breite Palette von Embedded-Anwendungen. Seine Fähigkeit, sowohl analoge als auch digitale Signale zu verarbeiten, macht ihn zu einer ausgezeichneten Wahl für:
- Industrielle Steuerungen: Überwachung und Regelung von Maschinen und Prozessen, einfache Automatisierungsaufgaben.
- Verbraucherelektronik: Haushaltsgeräte, Spielzeug, Beleuchtungssysteme, Fernbedienungen.
- Automobilindustrie: Einfache Steuerungsaufgaben in Nicht-Sicherheits-relevanten Bereichen, Innenraumbeleuchtung, Sensordatenverarbeitung.
- Medizintechnik: Einfache Diagnosegeräte, Patientenüberwachungssysteme (nicht-kritisch).
- IoT-Geräte: Sensorknoten, kleine Steuergeräte, die an Netzwerke angebunden werden.
- Prototyping und Lehre: Eine kostengünstige und leistungsfähige Plattform für die Ausbildung und das Experimentieren mit Mikrocontroller-Technologie.
Technische Spezifikationen im Detail
Die technischen Eckdaten des PIC 16F1503-I/MG sind ausschlaggebend für seine Leistungsfähigkeit:
| Merkmal | Spezifikation |
|---|---|
| Architektur | 8-Bit PICmicro RISC |
| Programmspeicher | 3,5 KB Flash |
| Datenspeicher (RAM) | 256 Bytes |
| Taktfrequenz (max.) | 20 MHz |
| Gehäuse | QFN-16 |
| Betriebsspannung | 1.8V – 5.5V |
| Temperaturbereich | -40°C bis +85°C (Industriequalität) |
| Anzahl I/O-Pins | Bis zu 13 |
| ADC-Auflösung | 10-Bit (mehrere Kanäle) |
| Timer-Module | Mehrere 8-Bit und 16-Bit Timer |
Einblicke in die Interne Peripherie und Architektur
Der PIC 16F1503-I/MG integriert eine Reihe von leistungsfähigen Peripheriemodulen, die seine Funktionalität erweitern und die Notwendigkeit externer Komponenten reduzieren. Die auf der PIC16-Architektur basierende CPU bietet eine effiziente Befehlsausführung mit einer einzigen Taktzyklus-Latenz für die meisten Befehle. Dies, kombiniert mit der 20 MHz Taktfrequenz, ermöglicht eine schnelle Reaktion auf Ereignisse und präzise Zeitmessungen.
Besonders hervorzuheben ist der integrierte 10-Bit Analog-Digital-Wandler (ADC), der mit mehreren Kanälen ausgestattet ist. Dies ermöglicht die präzise Erfassung von analogen Sensordaten wie Temperatur, Spannung oder Druck. Die Auflösung von 10 Bit bedeutet, dass die analoge Eingangsspannung in 1024 diskrete Werte umgewandelt wird, was eine feingranulare Messung ermöglicht.
Für die Erzeugung von Pulsweitenmodulationssignalen (PWM) stehen dedizierte PWM-Module zur Verfügung. Diese sind unerlässlich für die Steuerung von Motoren, die Helligkeitsregelung von LEDs oder die Erzeugung von analogen Ausgangssignalen. Die Konfigurierbarkeit dieser Module erlaubt eine genaue Anpassung an spezifische Anwendungsanforderungen.
Die verschiedenen Timer-Module des PIC 16F1503-I/MG sind von zentraler Bedeutung für zeitkritische Operationen. Sie können zur Erzeugung von Verzögerungen, zur Messung von Zeitintervallen oder zur Generierung von Taktsignalen verwendet werden. Die Kombination aus 8-Bit- und 16-Bit-Timern bietet Flexibilität für unterschiedliche Genauigkeitsanforderungen.
Die I/O-Pins sind vielseitig konfigurierbar und können als digitale Ein- oder Ausgänge, als Eingänge für Interrupts oder als Ausgänge für spezielle Funktionen wie PWM oder serielle Kommunikation dienen. Die Möglichkeit, bis zu 13 I/O-Pins zu nutzen, bietet eine gute Grundlage für die Anbindung von Sensoren, Aktoren und anderen externen Komponenten.
Die Vorteile des QFN-16 Gehäuses

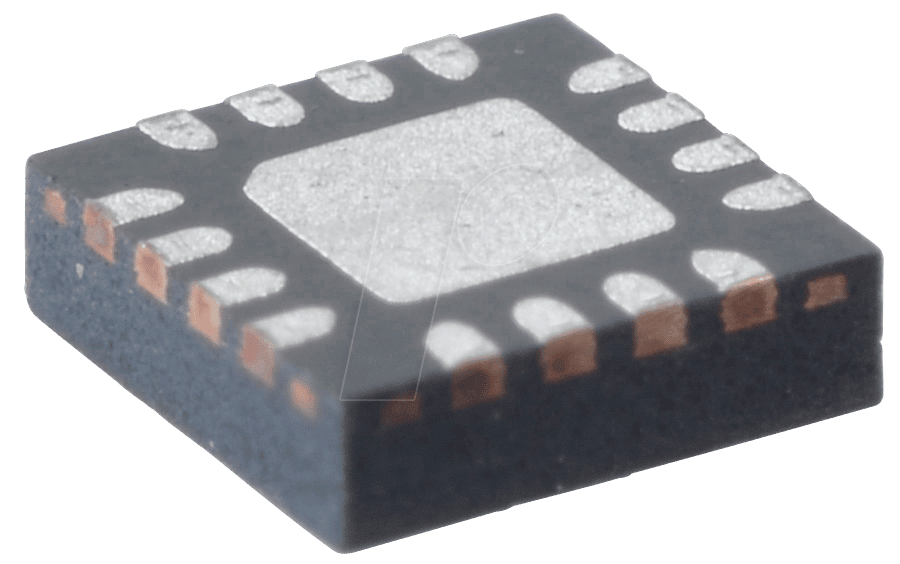

Das QFN-16 (Quad Flat No-leads) Gehäuse ist eine moderne und fortschrittliche Verpackungstechnologie für integrierte Schaltkreise. Es zeichnet sich durch seine geringe Bauhöhe und den Verzicht auf hervorstehende Anschlüsse aus, was es ideal für Anwendungen mit begrenztem Bauraum macht. Die Pads befinden sich an der Unterseite des Gehäuses, was eine einfache Montage auf Oberflächen ermöglicht und die Induktivität der Verbindungen minimiert. Dies führt zu einer besseren Signalintegrität, insbesondere bei höheren Frequenzen.
Die Verwendung von QFN-Gehäusen vereinfacht zudem den Prozess der automatisierten Bestückung, da sie mit Standard-Oberflächenmontage-Technologien (SMT) verarbeitet werden können. Die gute Wärmeableitung über die Unterseite des Gehäuses trägt ebenfalls zur Zuverlässigkeit des Bauteils bei, insbesondere unter Last. Für eine optimale elektrische Verbindung und thermische Leistung ist die Verwendung einer geeigneten Lötpaste und eines präzisen Lötprofils entscheidend.
Langfristige Verfügbarkeit und Support
Als Produkt von Microchip Technology profitiert der PIC 16F1503-I/MG von einer langjährigen Verfügbarkeit und einem umfassenden Support. Microchip ist ein etablierter Hersteller von Mikrocontrollern, der für seine Zuverlässigkeit und die Langlebigkeit seiner Produkte bekannt ist. Dies bedeutet, dass Sie sich auf eine kontinuierliche Versorgung auch für zukünftige Produktionsläufe verlassen können.
Die Entwicklungsumgebung für PIC-Mikrocontroller, wie MPLAB X IDE, ist kostenlos verfügbar und bietet leistungsstarke Tools für die Code-Entwicklung, das Debugging und die Programmierung. Zahlreiche Bibliotheken, Anwendungsbeispiele und ein aktives Entwicklerforum unterstützen Sie bei der erfolgreichen Implementierung Ihrer Projekte. Die breite Verfügbarkeit von Programmierern und Debuggern für PIC-Mikrocontroller wie PICKit oder ICD stellt sicher, dass Sie über die notwendigen Werkzeuge verfügen, um Ihre Designs effizient zu entwickeln und zu testen.
FAQ – Häufig gestellte Fragen zu PIC 16F1503-I/MG – 8-Bit-PICmicro Mikrocontroller, 3,5 KB, 20 MHz, QFN-16
Ist der PIC 16F1503-I/MG für Anfänger geeignet?
Ja, der PIC 16F1503-I/MG ist auch für Anfänger gut geeignet, insbesondere wenn sie bereits erste Erfahrungen mit Mikrocontrollern gesammelt haben. Die einfache Architektur und die umfangreiche Dokumentation von Microchip erleichtern den Einstieg. Für absolute Neulinge könnte die Lernkurve jedoch etwas steiler sein, weshalb ein Grundverständnis der digitalen Elektronik und Mikrocontroller-Programmierung hilfreich ist.
Wie viel Speicherplatz bietet der PIC 16F1503-I/MG?
Der PIC 16F1503-I/MG verfügt über 3,5 KB Flash-Speicher für das Programm und 256 Bytes RAM für die Datenspeicherung. Dies ist ausreichend für eine Vielzahl von kleineren bis mittleren Embedded-Anwendungen, die eine präzise Steuerung erfordern.
Kann ich den PIC 16F1503-I/MG direkt mit Sensoren verbinden?
Ja, der PIC 16F1503-I/MG verfügt über einen integrierten 10-Bit Analog-Digital-Wandler (ADC) mit mehreren Kanälen, der die direkte Anbindung und Auswertung analoger Sensoren ermöglicht. Darüber hinaus können digitale Sensoren über die konfigurierbaren I/O-Pins angebunden werden.
Welche Programmiersprachen werden für den PIC 16F1503-I/MG unterstützt?
Der PIC 16F1503-I/MG kann primär in C und Assembler programmiert werden. Microchip bietet die MPLAB X IDE mit einem integrierten C-Compiler (XC8) an, der eine effiziente und leistungsfähige Softwareentwicklung ermöglicht.
Ist das QFN-16 Gehäuse für die Handlötung geeignet?
Das QFN-16 Gehäuse ist aufgrund seiner pad-basierten Anschlussweise ohne hervorstehende Pins für die Handlötung anspruchsvoller als klassische DIP-Bauteile. Mit entsprechenden Hilfsmitteln wie Vorheizung, feiner Lötspitze und Flussmittel ist es jedoch durchaus möglich, erfordert aber Erfahrung und Sorgfalt. Für die Serienfertigung wird dringend die Verwendung von Reflow-Lötverfahren empfohlen.
Welche Art von Projekten sind mit 3,5 KB Programmspeicher realistisch umsetzbar?
Mit 3,5 KB Programmspeicher sind zahlreiche Projekte realisierbar, darunter einfache Steuerungsaufgaben, die Verarbeitung von Sensordaten, die Ansteuerung von Displays, die Implementierung von einfachen Kommunikationsprotokollen (z.B. UART) oder die Steuerung von mehreren PWM-Kanälen. Komplexe Algorithmen oder umfangreiche Benutzeroberflächen erfordern möglicherweise leistungsfähigere Mikrocontroller.
Wie ist die Stromaufnahme des PIC 16F1503-I/MG?
Die Stromaufnahme variiert je nach Betriebszustand und Taktfrequenz. Im aktiven Modus bei 20 MHz ist die Stromaufnahme moderat, während sie in den verschiedenen Energiesparmodi, wie dem Sleep-Modus, drastisch reduziert wird. Detaillierte Informationen zur Stromaufnahme finden Sie im Datenblatt des Herstellers.
