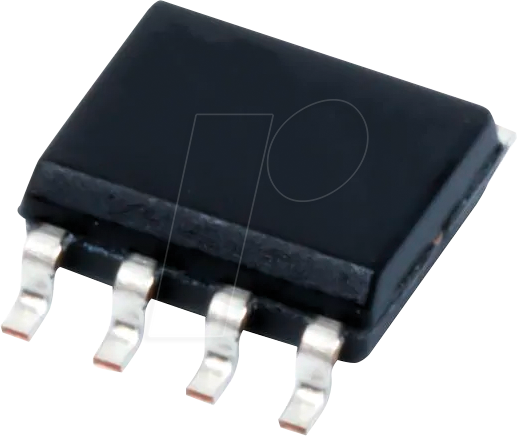

Effizienz und Kompaktheit für Ihre Mikrocontroller-Projekte: Der PIC 12F1501-E/SN
Suchen Sie nach einer kostengünstigen und leistungsfähigen Lösung für Ihre Embedded-System-Anforderungen? Der PIC 12F1501-E/SN – ein 8-Bit-PICmicro Mikrocontroller mit 1,75 KB Speicher und einer Taktfrequenz von 20 MHz im SO-8 Gehäuse – ist die ideale Wahl für Entwickler, die Präzision und Zuverlässigkeit in kompakten Designs benötigen. Dieses Bauteil eignet sich hervorragend für eine Vielzahl von Steuerungsaufgaben, von einfachen Sensorabfragen bis hin zur Steuerung kleiner Motoren und Anzeigen, und bietet eine signifikante Verbesserung gegenüber herkömmlichen Lösungen durch seine integrierten Peripherien und optimierte Architektur.
Leistung und Vielseitigkeit im Kleinstformat
Der PIC 12F1501-E/SN repräsentiert die nächste Generation von PICmicro Mikrocontrollern, optimiert für Anwendungen, bei denen Platz und Energieeffizienz von entscheidender Bedeutung sind. Seine 8-Bit-Architektur ermöglicht eine effiziente Datenverarbeitung für eine breite Palette von Steuerungs- und Überwachungsaufgaben. Mit einer Taktfrequenz von bis zu 20 MHz bietet dieser Mikrocontroller ausreichende Rechenleistung für anspruchsvolle Echtzeitanwendungen, ohne dabei unnötig Energie zu verbrauchen. Das SO-8 Gehäuse ist dabei ein entscheidender Vorteil für Designs mit begrenztem Platzangebot auf der Leiterplatte.
Schlüsselvorteile des PIC 12F1501-E/SN
- Kompakte Bauform: Das SO-8 Gehäuse minimiert den Platzbedarf auf der Leiterplatte, was ihn ideal für portable Geräte und platzbeschränkte Designs macht.
- Energieeffizienz: Optimierte Architektur und Low-Power-Modi reduzieren den Stromverbrauch, entscheidend für batteriebetriebene Anwendungen.
- Integrierte Peripherien: Umfangreiche Peripheriefunktionen wie Analog-Digital-Wandler (ADC), Pulsweitenmodulation (PWM) und serielle Kommunikationsschnittstellen (UART/SPI/I2C) reduzieren die Notwendigkeit externer Komponenten.
- Hohe Taktfrequenz: Mit 20 MHz bietet er genügend Verarbeitungsleistung für viele Steuerungs- und Regelungsaufgaben.
- Kosteneffizienz: Ein attraktives Preis-Leistungs-Verhältnis macht ihn zur wirtschaftlichen Wahl für Massenproduktionen und Prototypen.
- Robuste Leistung: Die bewährte PICmicro-Architektur von Microchip Technology steht für Zuverlässigkeit und Langlebigkeit in industriellen Umgebungen.
- Erweiterte Speicherkapazität: 1,75 KB Flash-Speicher bieten ausreichend Platz für Firmware und Daten, um komplexe Logik zu implementieren.
Technische Spezifikationen im Detail
Die technische Ausgestaltung des PIC 12F1501-E/SN ist darauf ausgelegt, maximale Funktionalität in minimalem Raum zu vereinen. Die 8-Bit-CPU, gepaart mit einer 20 MHz Taktfrequenz, ermöglicht eine schnelle Ausführung von Befehlen und macht ihn zu einem leistungsstarken Kandidaten für diverse Steuerungsapplikationen. Der verfügbare Flash-Speicher von 1,75 KB ist ausreichend für eine Vielzahl von Firmware-Implementierungen, von einfachen Steuerungsalgorithmen bis hin zu komplexeren Logiken mit Datenverarbeitung.
Integrierte Peripherien für erweiterte Funktionalität
Ein herausragendes Merkmal des PIC 12F1501-E/SN sind seine integrierten Peripherie-Module, die die Komplexität und Kosten von Designs erheblich reduzieren. Dazu gehören:
- Analog-Digital-Wandler (ADC): Ermöglicht die präzise Erfassung von analogen Signalen aus Sensoren. Die Auflösung und Abtastrate sind optimiert für typische Messaufgaben.
- Pulsweitenmodulation (PWM): Ideal für die Steuerung von Motoren, Helligkeit von LEDs oder die Erzeugung von analogen Spannungen aus digitalen Signalen.
- Serielle Kommunikationsschnittstellen: Unterstützung für Standards wie UART, SPI und I2C ermöglicht die nahtlose Integration mit anderen Mikrocontrollern, Sensoren und Kommunikationsmodulen. Dies vereinfacht die Datenerfassung und die Vernetzung von Geräten.
- Timer/Zähler: Vielseitige Timer-Module sind für Zeitmessungen, Ereigniszählungen und die Generierung von Zeitbasissignalen unverzichtbar.
- Watchdog-Timer (WDT): Bietet eine zusätzliche Sicherheitsebene, indem er das System im Falle eines Softwareabsturzes neu startet.
Diese integrierten Funktionen reduzieren die Notwendigkeit für externe Komponenten, was zu kleineren Platinenlayouts, geringeren Stücklistenkosten und erhöhter Systemzuverlässigkeit führt. Die flexible Konfigurierbarkeit der Peripherien durch Software erlaubt eine Anpassung an spezifische Anwendungsanforderungen.
Anwendungsbereiche und Einsatzszenarien
Der PIC 12F1501-E/SN ist prädestiniert für eine breite Palette von Anwendungen, insbesondere dort, wo Kompaktheit und Kosteneffizienz im Vordergrund stehen. Dazu zählen:
- Haushaltsgeräte: Steuerung von Funktionen in kleinen Haushaltsgeräten wie Toastern, Kaffeemaschinen oder Lüftern.
- Industrielle Automatisierung: Einfache Steuerungsaufgaben, Sensorüberwachung und Aktuatoransteuerung in industriellen Umgebungen.
- Automobilanwendungen: Steuerungsfunktionen in Komfortsystemen, Innenbeleuchtung oder Fenstersystemen.
- Konsumerelektronik: Steuerung von Funktionen in kleinen elektronischen Geräten, Spielzeug oder Zubehör.
- Medizintechnik: Einfache Steuerungsaufgaben in Diagnosegeräten oder medizinischen Hilfsmitteln.
- IoT-Anwendungen: Als zentrale Steuereinheit in Sensorknoten oder kleinen IoT-Geräten, die eine begrenzte Rechenleistung benötigen.
Die Fähigkeit, komplexe Logik in einem kleinen Paket zu verarbeiten, macht ihn zu einem Eckpfeiler moderner Embedded-System-Entwicklung. Die breite Akzeptanz der PICmicro-Architektur und die Verfügbarkeit von Entwicklungsressourcen von Microchip Technology gewährleisten eine schnelle und erfolgreiche Implementierung.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Microchip Technology |
| Mikrocontroller Familie | PIC 12-Bit |
| Architektur | 8-Bit PICmicro |
| Kernprozessor | PIC |
| Maximale Taktfrequenz | 20 MHz |
| Flash-Speichergröße | 1.75 KB (1792 Bytes) |
| RAM-Speichergröße | 128 Bytes |
| Gehäuse | SO-8 |
| Betriebstemperaturbereich | -40°C bis +85°C |
| E/A-Pins | 6 |
| Betriebsspannung | 1.8V bis 3.6V |
| Integrierte Peripherien | ADC, PWM, UART, SPI, I2C, Timer, WDT |
| Anzahl Timer | 2 (8-Bit und 16-Bit) |
FAQ – Häufig gestellte Fragen zu PIC 12F1501-E/SN – 8-Bit-PICmicro Mikrocontroller, 1,75 KB, 20 MHz, SO-8
Was ist die Hauptanwendung für den PIC 12F1501-E/SN?
Der PIC 12F1501-E/SN eignet sich hervorragend für kostengünstige Steuerungs- und Überwachungsaufgaben in einer Vielzahl von Anwendungen, bei denen geringer Platzbedarf und Energieeffizienz wichtig sind, wie z.B. in kleinen Haushaltsgeräten, Konsumgütern oder IoT-Sensorknoten.
Ist der PIC 12F1501-E/SN für Anfänger im Bereich Mikrocontroller geeignet?
Ja, dank der breiten Verfügbarkeit von Dokumentation, Beispielen und Entwicklungswerkzeugen von Microchip Technology ist der PIC 12F1501-E/SN auch für Einsteiger gut zugänglich, insbesondere wenn sie bereits mit der grundlegenden Funktionsweise von Mikrocontrollern vertraut sind.
Welche Entwicklungsumgebung wird für diesen Mikrocontroller empfohlen?
Microchip Technology empfiehlt die Verwendung der MPLAB X Integrated Development Environment (IDE) in Kombination mit dem XC8 Compiler für die Entwicklung mit dem PIC 12F1501-E/SN. Diese Tools bieten eine umfassende Entwicklungsumgebung für Code-Entwicklung, Debugging und Programmierung.
Wie kann die Energieeffizienz des PIC 12F1501-E/SN optimiert werden?
Die Energieeffizienz kann durch die Nutzung von Sleep-Modi, die präzise Konfiguration der Taktfrequenz und das Abschalten nicht benötigter Peripherien optimiert werden. Der integrierte Watchdog-Timer kann ebenfalls zur effizienten Wiederaufnahme des Betriebs nach niedrigem Energieverbrauch beitragen.
Welche Art von Sensoren können mit dem integrierten ADC des PIC 12F1501-E/SN ausgelesen werden?
Der integrierte Analog-Digital-Wandler (ADC) eignet sich zum Auslesen einer Vielzahl von analogen Sensoren, wie z.B. Temperatursensoren (Thermistor, Thermoelement-Konditionierung), Lichtsensoren (Fotowiderstände), Drucksensoren oder Spannungsteiler, die analoge Signale liefern.
Bietet das SO-8 Gehäuse Einschränkungen bei der Wärmeableitung im Vergleich zu größeren Gehäusen?
Das SO-8 Gehäuse ist für die typischen Leistungsanforderungen des PIC 12F1501-E/SN bei den spezifizierten Betriebsbedingungen ausreichend dimensioniert. Für Anwendungen mit extrem hoher Last oder unter widrigen thermischen Bedingungen sollten jedoch die spezifischen thermischen Spezifikationen des Bauteils und das Systemdesign berücksichtigt werden.
Ist dieser Mikrocontroller für den Einsatz in sicherheitskritischen Systemen geeignet?
Der PIC 12F1501-E/SN ist ein Allzweck-Mikrocontroller und nicht speziell für sicherheitskritische Anwendungen (z.B. nach ISO 26262 oder SIL-Zertifizierung) konzipiert. Für solche Anwendungen sind spezialisierte Mikrocontroller mit erweiterten Sicherheitsmerkmalen und Zertifizierungen erforderlich.
