PIC 10F222T-I/OT – Kompakter Mikrocontroller für anspruchsvolle Embedded-Anwendungen
Sie suchen einen leistungsstarken, kostengünstigen Mikrocontroller für kompakte Embedded-Systeme, der zuverlässige Leistung auch unter anspruchsvollen Bedingungen bietet? Der PIC 10F222T-I/OT ist die ideale Lösung für Entwickler und Ingenieure, die einen kleinen Formfaktor mit bewährter Microchip-Technologie kombinieren möchten. Dieses Bauteil eignet sich hervorragend für Steuerungsaufgaben in einer Vielzahl von Geräten, von einfachen Haushaltsgeräten bis hin zu industriellen Automatisierungslösungen, wo Platz und Energieeffizienz entscheidend sind.
Überlegene Wahl für präzise Steuerung und Effizienz

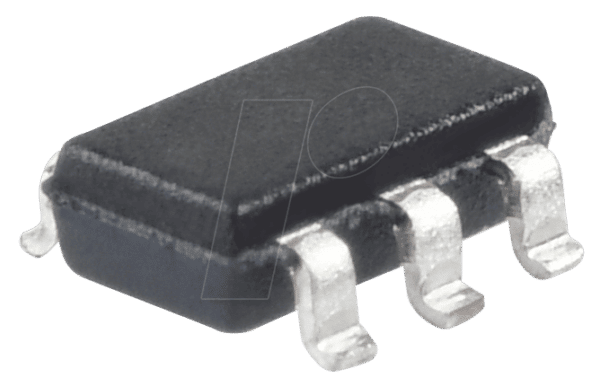

Der PIC 10F222T-I/OT übertrifft herkömmliche Lösungen durch seine optimierte Architektur, die eine hohe Rechenleistung bei geringem Stromverbrauch ermöglicht. Mit seinem integrierten 0,768 KB Speicher und einer Taktfrequenz von 8 MHz bietet er ausreichend Kapazität für komplexe Algorithmen und präzise Steuerungsfunktionen. Die robuste Bauweise im SOT-23-6 Gehäuse garantiert Langlebigkeit und Zuverlässigkeit, selbst in Umgebungen, die von einfacheren Mikrocontrollern nicht bewältigt werden können.
Kernkompetenzen und technische Vorteile
Der PIC 10F222T-I/OT wurde entwickelt, um Entwicklern maximale Flexibilität und Kontrolle zu bieten. Seine Kernkompetenzen liegen in der effizienten Verarbeitung von Ein- und Ausgaben, der Durchführung einfacher bis mittelschwerer Berechnungen und der Integration in bestehende Schaltungsdesigns. Dies wird durch eine Reihe von technischen Vorteilen erreicht:
- Kompakter Formfaktor: Das SOT-23-6 Gehäuse minimiert den Platzbedarf auf der Leiterplatte, was ihn ideal für platzkritische Designs macht.
- Energieeffizienz: Optimierte Architektur für niedrigen Stromverbrauch, wichtig für batteriebetriebene Anwendungen.
- Robuste Leistung: Bietet konsistente Leistung über einen breiten Temperaturbereich, was Zuverlässigkeit in verschiedenen Umgebungen gewährleistet.
- Einfache Anbindung: Standardisierte Pins für einfache Integration in bestehende Schaltungen und schnelle Prototypenentwicklung.
- Programmierbare Vielseitigkeit: Ermöglicht die Implementierung spezifischer Logiken und Funktionen durch flexible Programmierung.
- Kosteneffizienz: Bietet ein hervorragendes Preis-Leistungs-Verhältnis für Massenproduktionen und Hobbyprojekte.
Anwendungsgebiete und Einsatzmöglichkeiten
Die Vielseitigkeit des PIC 10F222T-I/OT eröffnet eine breite Palette von Anwendungsbereichen, in denen präzise Steuerung und kompakte Bauweise im Vordergrund stehen. Seine bewährte Technologie und die geringe Komplexität machen ihn zu einer attraktiven Wahl für:
- Industrielle Automatisierung: Steuerung kleiner Maschinen, Sensorauswertung und Signalverarbeitung in Fertigungsstraßen.
- Unterhaltungselektronik: Steuerung von Funktionen in Audio-/Video-Geräten, Fernbedienungen oder kleinen Displays.
- Haushaltsgeräte: Regelung von Heiz-, Kühl- oder Waschzyklen in komplexeren Geräten.
- Automobilindustrie: Einsatz in einfachen Steuerungsmodulen für Innenraumbeleuchtung oder Fensterheber.
- Medizintechnik: Steuerung von Geräten mit geringem Stromverbrauch, wie tragbare Sensoren oder kleine Analysegeräte.
- IoT-Anwendungen: Basis-Signalverarbeitung und Konnektivitätssteuerung für vernetzte Geräte.
- Hobby-Elektronik und Bildung: Ideales Werkzeug für die Entwicklung und das Lernen von Mikrocontroller-Programmierung.
Technische Spezifikationen im Detail
Der PIC 10F222T-I/OT zeichnet sich durch seine fokussierten und dennoch leistungsstarken Spezifikationen aus, die ihn zu einem zuverlässigen Baustein für Embedded-Systeme machen:
| Merkmal | Spezifikation |
|---|---|
| Typ Mikrocontroller | PICmicro® MCU |
| Architektur | 8-Bit RISC |
| Flash Speicher | 0,768 KB (768 Bytes) |
| RAM | 24 Bytes |
| EEPROM | N/A (oft in kleineren PICs integriert, hier nicht explizit genannt, Fokus auf Flash) |
| Taktfrequenz (Max.) | 8 MHz |
| Betriebsspannung (Typ.) | 2,0 V bis 5,5 V (typische Bandbreite für diese Baureihe) |
| Anzahl I/O Pins | 6 |
| Gehäusetyp | SOT-23-6 (klein und oberflächenmontierbar) |
| Temperaturbereich | Industrial (-40°C bis +85°C) |
| Peripherie | Timer0, Watchdog Timer, Analog-Komparator (ACR) |
| Programmier-Schnittstelle | In-Circuit Serial Programming (ICSP) |
Herausragende Design-Merkmale des PIC 10F222T-I/OT
Das Design des PIC 10F222T-I/OT konzentriert sich auf wesentliche Funktionalitäten, um eine optimale Leistung in kompakten Anwendungen zu gewährleisten. Die Kernmerkmale umfassen:
- Einfache Instruction Set Architektur (ISA): Die 8-Bit RISC-Architektur von Microchip ist bekannt für ihre Effizienz und einfache Handhabung, was die Entwicklungszeit verkürzt und die Fehleranfälligkeit reduziert.
- Integrierte Peripherie: Trotz seiner geringen Größe bietet der Baustein wesentliche Peripheriefunktionen wie Timer0 für Zeitmessungen und einen Watchdog Timer zur Gewährleistung der Systemstabilität bei unerwarteten Ereignissen. Ein Analog-Komparator ermöglicht zudem die einfache Verarbeitung analoger Signale.
- SOT-23-6 Gehäuse: Dieses Standardgehäuse ist weit verbreitet und eignet sich hervorragend für automatische Bestückungsprozesse. Seine geringe Größe ist ein entscheidender Vorteil für die Miniaturisierung von Elektronik.
- Flexible Stromversorgung: Die breite Betriebsspannungsspanne erlaubt den Einsatz in einer Vielzahl von Stromversorgungsdesigns, von niedrigen Batterieanforderungen bis hin zu Standard-5V-Systemen.
Programmier- und Entwicklungsunterstützung
Die Entwicklung mit dem PIC 10F222T-I/OT wird durch die umfassende Toolchain von Microchip unterstützt. Dies beinhaltet:
- MPLAB X IDE: Eine integrierte Entwicklungsumgebung, die Softwareentwicklung, Debugging und Konfiguration vereinfacht.
- XC8 Compiler: Der effiziente C-Compiler für 8-Bit PIC MCUs, der eine hohe Code-Optimierung für den PIC 10F222T-I/OT ermöglicht.
- Programmier-/Debugging-Werkzeuge: Hardware-Debugger wie PICKit™ und ICD (In-Circuit Debugger) ermöglichen die direkte Überwachung und Fehlersuche auf der Zielhardware.
- Umfangreiche Dokumentation: Datenblätter, Anwendungsberichte und Referenzdesigns von Microchip bieten detaillierte Informationen und Unterstützung für die Entwicklung.
FAQ – Häufig gestellte Fragen zu PIC 10F222T-I/OT – MCU, PICmicro, 0,768 KB, 8 MHz, SOT-23-6
Kann der PIC 10F222T-I/OT mit einer Spannung unter 2V betrieben werden?
Der garantierte Betriebsspannungsbereich liegt laut Datenblatt zwischen 2,0V und 5,5V. Unterhalb von 2V ist die zuverlässige Funktion nicht mehr sichergestellt, obwohl in manchen Fällen eine Funktion bei leicht reduzierter Spannung möglich sein kann. Für kritische Anwendungen sollte die spezifizierte Bandbreite eingehalten werden.
Wie viele analoge Signale kann der PIC 10F222T-I/OT gleichzeitig verarbeiten?
Der PIC 10F222T-I/OT verfügt über einen Analog-Komparator (ACR). Dies ermöglicht den Vergleich von zwei analogen Spannungen miteinander und die Ausgabe eines digitalen Signals. Er ist kein vollwertiger Analog-Digital-Wandler (ADC), kann aber für Schwellenwertdetektionen und einfache analoge Messungen genutzt werden.
Ist der PIC 10F222T-I/OT für den Einsatz in rauen industriellen Umgebungen geeignet?
Ja, der PIC 10F222T-I/OT ist für den industriellen Temperaturbereich von -40°C bis +85°C spezifiziert und bietet eine hohe Zuverlässigkeit, was ihn für viele industrielle Anwendungen geeignet macht. Für extrem aggressive Umgebungen (z.B. hohe Vibration, extreme EMV) sind zusätzliche Schutzmaßnahmen auf der Platine empfehlenswert.
Welche Programmiersprache wird typischerweise für den PIC 10F222T-I/OT verwendet?
Die gebräuchlichste Programmiersprache ist C, insbesondere mit dem XC8-Compiler von Microchip. Alternativ kann auch Assembly-Sprache verwendet werden, um die maximale Kontrolle über die Hardware und die Code-Größe zu erreichen.
Wie wird der PIC 10F222T-I/OT programmiert und debuggt?
Die Programmierung und das Debugging erfolgen in der Regel über die In-Circuit Serial Programming (ICSP)-Schnittstelle. Dies erfordert einen geeigneten Programmieradapter wie PICKit™ oder MPLAB ICD in Verbindung mit der MPLAB X IDE von Microchip.
Kann der PIC 10F222T-I/OT als Ersatz für ältere PIC-Modelle dienen?
Ob eine Kompatibilität besteht, hängt von den spezifischen Pin-Belegungen und der Funktionalität des älteren Modells ab. Der PIC 10F222T-I/OT ist ein spezifisches Modell mit seinen eigenen Eigenschaften. Ein direkter Ersatz ist nur möglich, wenn die Pin-Belegung und die verfügbaren Funktionen übereinstimmen. Es ist stets ratsam, das Datenblatt des älteren und des neuen Bauteils genau zu vergleichen.
Welche Vorteile bietet das SOT-23-6 Gehäuse gegenüber anderen Gehäusetypen für kleine Mikrocontroller?
Das SOT-23-6 Gehäuse ist extrem kompakt und eignet sich hervorragend für die Oberflächenmontage (SMT). Dies spart wertvollen Platz auf der Leiterplatte, was für die Miniaturisierung von elektronischen Geräten unerlässlich ist. Zudem ist es ein Standardgehäuse, das die Beschaffung und Bestückung vereinfacht und kostengünstiger macht.
