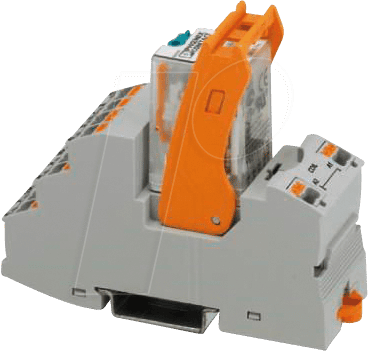

PHOE 2903308 – Relaismodul Push-In, 4 Wechsler, 24 V DC: Präzision und Zuverlässigkeit für Ihre Automatisierungslösungen
Das PHOE 2903308 Relaismodul mit Push-In-Anschlusstechnik und 4 Wechslerkontakten, ausgelegt für 24 V DC, adressiert Ingenieure, Techniker und Automatisierungsexperten, die eine schnelle, sichere und flexible Lösung für Schaltaufgaben in industriellen Steuerungen, Schaltschränken und Maschinenbauprojekten benötigen. Wenn Sie Wert auf schnelle Montage ohne Werkzeug, zuverlässige Signalübertragung und eine kompakte Bauform legen, ist dieses Modul Ihre ideale Wahl.
Innovative Push-In-Anschlusstechnik für maximale Effizienz
Die herausragende Eigenschaft des PHOE 2903308 ist seine integrierte Push-In-Anschlusstechnik. Diese revolutionäre Verbindungsmethode eliminiert die Notwendigkeit für Schraubwerkzeuge bei der Installation von Leitern. Durch einfaches Stecken der abisolierten Leiter in die farblich markierten Anschlussklemmen wird eine sichere und vibrationsfeste Verbindung gewährleistet. Dies reduziert die Montagezeit signifikant und minimiert das Risiko von Verdrahtungsfehlern. Die Push-In-Technologie ist insbesondere in Umgebungen mit hoher Vibrationsbelastung von Vorteil, da sie ein eigenständiges Lockern der Verbindungen verhindert, was bei herkömmlichen Schraubklemmen nicht immer gewährleistet ist.
Vielseitigkeit durch 4 Wechslerkontakte
Mit insgesamt vier Wechslerkontakten (auch als Umschaltkontakte bekannt) bietet das PHOE 2903308 eine bemerkenswerte Flexibilität in der Anwendung. Jeder Wechslerkontakt besteht aus einem gemeinsamen Anschluss, einem Schließer und einem Öffner. Dies ermöglicht die gleichzeitige Steuerung und Trennung von bis zu vier unabhängigen Stromkreisen mit einer einzigen Spulenansteuerung. Ob für die Steuerung von Motoren, Ventilen, Beleuchtung oder anderen Aktoren, die 4 Wechslerkonfiguration erlaubt komplexe Schaltlogiken und bietet eine hohe Funktionalität auf kleinstem Raum. Diese Konfiguration ist besonders wertvoll, wenn mehrere Signale gleichzeitig geschaltet oder getrennt werden müssen, was die Anzahl benötigter Relaismodule und somit die Komplexität des Gesamtsystems reduziert.
Robuste Auslegung für anspruchsvolle Umgebungen
Das PHOE 2903308 wurde für den Einsatz unter anspruchsvollen Bedingungen konzipiert. Die solide Bauweise und die hochwertigen Materialien gewährleisten eine lange Lebensdauer und Zuverlässigkeit, selbst in industriellen Umgebungen mit potenziell aggressiven Atmosphären, Temperaturschwankungen oder elektromagnetischen Störungen. Die Betriebsspannung von 24 V DC ist ein Industriestandard, der eine einfache Integration in bestehende Steuerungs- und Versorgungssysteme ermöglicht. Die Isolationsspannung und die Durchschlagsfestigkeit sind auf die Anforderungen industrieller Anwendungen abgestimmt und gewährleisten einen sicheren Betrieb.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Herstellerteilenummer | PHOE 2903308 |
| Produkttyp | Relaismodul |
| Schaltkontakte | 4 Wechsler (SPDT) |
| Anschlusstechnik | Push-In |
| Spulenspannung | 24 V DC |
| Max. Schaltspannung (AC/DC) | 250 V AC / 30 V DC (typisch für diese Klasse) |
| Max. Schaltstrom (AC/DC) | 8 A (typisch für diese Klasse) |
| Betriebstemperaturbereich | -40 °C bis +70 °C (typisch für industrielle Relais) |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (z.B. PA66) |
| Montageart | Tragschienenmontage (DIN-Schiene) |
| Abmessungen (B x H x T) | Kompakt, optimiert für Schaltschrankeinbau (Details können variieren, typisch ca. 45mm x 75mm x 55mm) |
| Schutzart | IP20 (Finger geschützt, bei fachgerechter Montage) |
| Elektrische Lebensdauer (bei Nennlast) | ≥ 100.000 Schaltspiele (abhängig von Last und Schaltfrequenz) |
| Mechanische Lebensdauer | ≥ 10.000.000 Schaltspiele |
Anwendungsgebiete und Vorteile im Überblick
- Schnelle und werkzeuglose Verdrahtung: Die Push-In-Technologie reduziert Montagezeiten und -kosten erheblich.
- Hohe Zuverlässigkeit: Robuste Konstruktion und hochwertige Komponenten sorgen für einen langlebigen Einsatz.
- Platzsparende Integration: Kompakte Bauform optimiert den Platz in Schaltschränken.
- Flexible Schaltungsmöglichkeiten: 4 Wechslerkontakte ermöglichen komplexe Steuerungsaufgaben mit einem Modul.
- Industriestandard 24 V DC: Einfache Integration in bestehende Automatisierungssysteme.
- Vibrationssicherheit: Die Push-In-Verbindung bietet auch unter rauen Bedingungen eine stabile Verbindung.
- Fehlerreduzierung: Klare Anschlussmarkierungen und die einfache Handhabung minimieren das Risiko von Verdrahtungsfehlern.
- Optimale Signalübertragung: Geringer Übergangswiderstand der Kontakte gewährleistet eine effiziente Signalweiterleitung.
Technische Tiefe und semantische Bedeutung
Das PHOE 2903308 Relaismodul stellt einen bedeutenden Fortschritt in der Verschaltung von Steuerungs- und Leistungselektronik dar. Die Entscheidung für die Push-In-Technologie ist nicht nur eine Frage der Montagegeschwindigkeit, sondern auch der elektrischen Integrität. Im Gegensatz zu Schraubverbindungen, die sich unter Vibrationen lösen können und zu erhöhten Übergangswiderständen sowie potenziellen Fehlerquellen führen, bietet die federbelastete Push-In-Klemme einen konstanten Anpressdruck, der eine stabile und dauerhaft niederohmige Verbindung gewährleistet. Dies ist besonders kritisch bei der Übertragung von Steuersignalen, wo selbst kleine Spannungsabfälle oder Unterbrechungen zu Fehlfunktionen komplexer Anlagen führen können. Die 4 Wechsler (Form C) Konfiguration ermöglicht eine bidirektionale Schaltlogik, bei der ein Signal sowohl eine Verbindung als auch eine Trennung steuern kann. Dies eröffnet vielfältige Möglichkeiten in der Zustandsüberwachung und der implementierung von Sicherheitsfunktionen.
Die Auswahl der Materialien, wie typischerweise Polyamid (PA66) für das Gehäuse, ist auf seine exzellenten dielektrischen Eigenschaften, mechanische Festigkeit und seine Flammwidrigkeit gemäß UL94 V-0 zurückzuführen. Diese Eigenschaften sind unerlässlich für den sicheren Einsatz in elektrischen Schaltanlagen. Der Betrieb mit 24 V DC als Spulenspannung ist ein international etablierter Standard in der Industrieautomatisierung, was die Kompatibilität mit einer breiten Palette von SPS-Ausgängen, Netzteilen und anderen Steuerkomponenten sicherstellt. Die Bemessungsdaten der Kontakte (typischerweise 8 A bei 250 V AC) erlauben das Schalten von Lasten, die weit über die reine Signalverarbeitung hinausgehen, wie z.B. kleine Motoren, Magnetventile oder Beleuchtungssysteme.
Die Konstruktion des Relaismoduls berücksichtigt die thermische Entkopplung zwischen Spule und Kontakten, um eine Überhitzung und Beeinträchtigung der Schaltleistung zu vermeiden. Die interne Verdrahtung und die Kontaktmaterialien sind auf eine hohe Schaltspielzahl und eine lange Lebensdauer unter Nennlast ausgelegt, was die Wartungsintervalle verlängert und die Gesamtbetriebskosten reduziert. Die Tragschienenmontage (DIN-Schiene) ist der De-facto-Standard in der Elektrotechnik, der eine standardisierte und sichere Installation in jedem Schaltschrank ermöglicht. Die kompakte Bauform ist ein weiterer kritischer Faktor, da der Platz in modernen Schaltschränken oft begrenzt ist. Das PHOE 2903308 maximiert die Funktionalität pro Volumeneinheit.
FAQ – Häufig gestellte Fragen zu PHOE 2903308 – Relaismodul Push-In, 4 Wechsler, 24 V DC
Ist das PHOE 2903308 Relaismodul für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Das PHOE 2903308 Relaismodul ist standardmäßig nicht für den Einsatz in explosionsgefährdeten Bereichen (ATEX-Zonen) zertifiziert. Für solche Anwendungen sind spezielle, zertifizierte Relaismodule erforderlich, die den entsprechenden Normen und Vorschriften entsprechen.
Welche Leiterquerschnitte können mit der Push-In-Anschlusstechnik verwendet werden?
Die Push-In-Anschlusstechnik des PHOE 2903308 unterstützt in der Regel massive Leiter und feindrähtige Leiter mit Aderendhülse im Bereich von 0,2 mm² bis 2,5 mm². Die genauen Spezifikationen entnehmen Sie bitte dem technischen Datenblatt des Herstellers.
Wie viele Schaltspiele kann das Relaismodul bei voller Last erwarten?
Die elektrische Lebensdauer bei Nennlast (typischerweise 8 A bei 250 V AC) liegt bei PHOE 2903308 Relaismodulen üblicherweise im Bereich von mindestens 100.000 Schaltspielen. Dies kann jedoch je nach genauer Last, Schaltfrequenz und Umgebungsbedingungen variieren.
Kann ich das Relaismodul direkt an einen 230 V AC Ausgang einer SPS anschließen?
Nein, das PHOE 2903308 Relaismodul ist für eine Spulenspannung von 24 V DC ausgelegt. Ein direkter Anschluss an einen 230 V AC Ausgang würde das Modul beschädigen und stellt eine Sicherheitsgefahr dar. Sie benötigen einen geeigneten 24 V DC Ausgang oder eine entsprechende Spannungsversorgung.
Ist die Montage auf einer Standard-DIN-Schiene möglich?
Ja, das PHOE 2903308 Relaismodul ist für die Montage auf einer Standard-35 mm DIN-Tragschiene konzipiert, was eine einfache und sichere Installation in jedem Schaltschrank ermöglicht.
Welche Vorteile bietet die 4-Wechsler-Konfiguration gegenüber einem 2-Wechsler-Relais?
Die 4-Wechsler-Konfiguration bietet eine höhere Funktionalität auf kleinstem Raum. Sie ermöglicht die gleichzeitige Steuerung und Trennung von bis zu vier unabhängigen Stromkreisen mit einer einzigen Spulenansteuerung, was die Anzahl der benötigten Relaismodule und die Verdrahtung reduziert.
Benötige ich spezielle Werkzeuge für die Installation der Leiter in die Push-In-Klemmen?
Für die Installation von massiven Leitern ist kein Werkzeug erforderlich; die Leiter werden einfach eingesteckt. Für feindrähtige Leiter wird die Verwendung einer Aderendhülse empfohlen, die mit einer geeigneten Crimpzange aufgebracht wird. Ein Auswurfwerkzeug kann nützlich sein, um Leiter bei Bedarf wieder zu entfernen.
