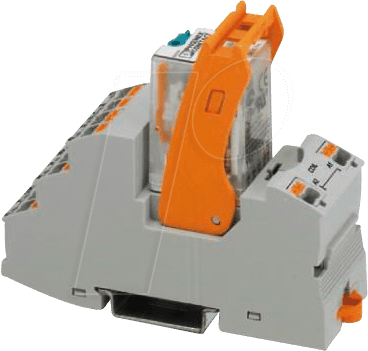

PHOE 2903304 – Relaismodul Push-In: Präzise Schaltaufgaben mit professioneller Effizienz
Das PHOE 2903304 Relaismodul mit Push-In-Anschlusstechnik und 4 Wechsler-Kontakten für 230 V AC ist die ideale Lösung für Elektrofachleute und Anlagenbauer, die eine zuverlässige und zeitsparende Steuerung komplexer Schaltvorgänge benötigen. Dieses Modul adressiert die Herausforderung der schnellen und sicheren Installation in Schaltschränken, indem es herkömmliche Schraubverbindungen durch die innovative Push-In-Technologie ersetzt, die Verdrahtungsfehler minimiert und die Montagezeit drastisch reduziert.
Maximale Flexibilität und Schaltleistung für anspruchsvolle Anwendungen
Mit seinen vier unabhängigen Wechsler-Kontakten bietet das PHOE 2903304 eine beispiellose Flexibilität bei der Realisierung von Schaltszenarien. Ob für die Steuerung von Motoren, Beleuchtungssystemen, Heizungsanlagen oder komplexen Automatisierungsprozessen – dieses Relaismodul ermöglicht die gleichzeitige Ansteuerung und Trennung mehrerer Stromkreise. Die 230 V AC Betriebsspannung macht es kompatibel mit gängigen Netzspannungen in industriellen und gewerblichen Umgebungen, während die robuste Bauweise und die hochwertigen Schaltkontakte eine lange Lebensdauer und zuverlässige Funktion garantieren.
Die überlegene Wahl: Vorteile der Push-In-Technologie
Im Vergleich zu herkömmlichen Relaismodulen mit Schraubklemmen bietet die Push-In-Technologie des PHOE 2903304 entscheidende Vorteile:
- Schnelle und Werkzeuglose Montage: Die Installation erfolgt durch einfaches Einführen des abisolierten Leiters in die Push-In-Klemme. Dies spart signifikant Zeit und reduziert das Risiko von fehlerhaften Verbindungen.
- Vibrationssicher und Zuverlässig: Die Federkraftklemmen sorgen für eine dauerhaft sichere und feste Verbindung, die auch unter hoher mechanischer Belastung, wie Vibrationen in industriellen Umgebungen, Bestand hat.
- Fehlerreduzierung: Das eindeutige Einführen des Leiters minimiert das Risiko, dass Adern nicht richtig kontaktiert werden oder sich lösen. Dies erhöht die Zuverlässigkeit der gesamten Anlage.
- Kompaktes Design: Die schlanke Bauweise ermöglicht eine hohe Packungsdichte auf der Tragschiene, was wertvollen Platz im Schaltschrank spart.
- Einfaches Demontieren: Bei Bedarf lassen sich die Leiter einfach und ohne Spezialwerkzeug durch Betätigen eines Entriegelungsmechanismus lösen.
Technische Exzellenz im Detail
Das PHOE 2903304 Relaismodul ist präzise gefertigt, um höchste Ansprüche an Leistung und Sicherheit zu erfüllen. Die verwendeten Materialien sind sorgfältig ausgewählt, um eine optimale elektrische Leitfähigkeit, thermische Beständigkeit und mechanische Robustheit zu gewährleisten. Die Ansteuerung erfolgt über die standardmäßige 230 V AC Netzspannung, was eine unkomplizierte Integration in bestehende Systeme ermöglicht. Die galvanische Trennung zwischen der Spulen- und Kontaktseite des Relais erhöht die Sicherheit und schützt empfindliche Steuerkreise vor Spannungsspitzen.
Umfassende Einsatzmöglichkeiten für Profis
Die Vielseitigkeit des PHOE 2903304 Relaismoduls eröffnet ein breites Spektrum an Anwendungsbereichen:
- Gebäudeautomation: Steuerung von Heizungs-, Lüftungs- und Klimaanlagen, Beleuchtungssystemen, Jalousien und Sonnenschutz.
- Industrielle Steuerungstechnik: Schalten von Motoren, Pumpen, Ventilen und anderen Aktoren in Produktionsanlagen.
- Schaltanlagenbau: Als universelles Schaltglied in Verteilungen und Steuerschränken.
- Sicherheitstechnik: Realisierung von Verriegelungsfunktionen und Notabschaltungen.
- Signalverarbeitung: Weiterleitung und Trennung von Steuersignalen in komplexen Systemen.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellnummer | PHOE 2903304 |
| Produkttyp | Relaismodul |
| Anschlusstechnik | Push-In (werkzeuglos) |
| Schaltkontakte | 4 Wechsler (SPDT – Single Pole Double Throw) |
| Spulenspannung | 230 V AC |
| Nennstrom pro Kontakt | Typischerweise 6 A (abhängig von der Auslastung und Umgebungstemperatur) |
| Nennschaltspannung | Typischerweise 250 V AC / 30 V DC |
| Montageart | Tragschienenmontage (DIN-Schiene) |
| Gehäusematerial | Hochwertiger, flammhemmender Thermoplast für Langlebigkeit und Sicherheit |
| Umgebungstemperatur | Betriebsbereich von -40°C bis +60°C (abhängig von den genauen Spezifikationen des Herstellers) |
| Schutzart | Typischerweise IP20 (Berührungsschutz, nicht für Feuchträume ohne zusätzliche Maßnahmen) |
FAQ – Häufig gestellte Fragen zu PHOE 2903304 – Relaismodul Push-In, 4 Wechsler, 230 V AC
Was bedeutet „4 Wechsler“ bei diesem Relaismodul?
Die Bezeichnung „4 Wechsler“ (auch als 4x SPDT bekannt) bedeutet, dass das Relaismodul über vier unabhängige Schaltkontakte verfügt. Jeder dieser Kontakte ist als Wechsler konfiguriert, das heißt, er besitzt einen Umschaltkontakt (einen Normally Open – NO und einen Normally Closed – NC Kontakt), der je nach Ansteuerung der Relaisspule zwischen diesen beiden Zuständen wechselt. Dies ermöglicht die gleichzeitige Steuerung oder Trennung von bis zu vier getrennten Stromkreisen.
Ist die Push-In-Anschlusstechnik wirklich zuverlässig?
Ja, die Push-In-Anschlusstechnik ist eine hochentwickelte und in der Industrie etablierte Verbindungsmethode. Sie nutzt eine interne Federklemme, die durch ihren Federdruck eine dauerhaft sichere und vibrationsbeständige Verbindung mit dem abisolierten Leiter herstellt. Im Gegensatz zu reinen „Steckklemmen“ bietet die Push-In-Technologie eine deutlich höhere Auszugskraft und Zuverlässigkeit.
Welche Kabelquerschnitte können mit der Push-In-Technologie verwendet werden?
Die genauen zulässigen Kabelquerschnitte variieren je nach Hersteller und spezifischem Modell. In der Regel unterstützt die Push-In-Technologie bei einem Standard-Relaismodul wie dem PHOE 2903304 flexible Litzen von etwa 0,2 mm² bis 2,5 mm². Es ist ratsam, die Produktdatenblätter des Herstellers für die exakten Spezifikationen zu konsultieren, um die optimale Leistung und Sicherheit zu gewährleisten.
Kann das Relaismodul auch mit anderen Spannungen als 230 V AC betrieben werden?
Das PHOE 2903304 ist explizit für eine Spulenspannung von 230 V AC ausgelegt. Eine Ansteuerung mit anderen Spannungsarten oder -höhen kann das Modul beschädigen und ist nicht zulässig. Für Anwendungen mit abweichenden Spannungsanforderungen sind spezifische Relaismodule oder externe Wandler erforderlich.
Wie werden die Kontakte des Relaismoduls in der Praxis verschaltet?
Die Verschaltung hängt von der spezifischen Anwendung ab. Grundsätzlich werden die Steuerleitungen der 230 V AC Spannungsversorgung an die Spulenanschlüsse des Relaismoduls geführt. Die zu schaltenden Verbraucher werden dann an die entsprechenden Arbeitskontakte (NO) oder Ruhekontakte (NC) sowie den gemeinsamen Eingangskontakt (COM) jedes der vier Wechsler angeschlossen. Die genaue Verdrahtung ist stets der jeweiligen Schaltungsdokumentation zu entnehmen.
Welche Bedeutung hat die galvanische Trennung zwischen Spule und Kontakten?
Die galvanische Trennung bedeutet, dass zwischen der Relaisspule, die die Schaltfunktion auslöst, und den eigentlichen Schaltkontakten, die die Laststromkreise schalten, keine direkte elektrische Verbindung besteht. Dies ist ein wichtiger Sicherheitsaspekt, da es verhindert, dass Spannungsspitzen oder Fehlerströme von der Lastseite auf die Steuerseite überschlagen und empfindliche Steuergeräte beschädigen. Es ermöglicht zudem, dass Spulen- und Kontaktseite mit unterschiedlichen Erdungspotenzialen arbeiten können.
Ist das PHOE 2903304 für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Basierend auf den Standardangaben für ein solches Relaismodul ist das PHOE 2903304 in der Regel nicht für den Einsatz in explosionsgefährdeten Bereichen (ATEX-Zonen) zertifiziert. Der Einsatz in solchen Umgebungen erfordert spezielle, dafür zugelassene Geräte und muss gemäß den geltenden Normen und Vorschriften erfolgen. Bitte prüfen Sie die spezifischen Zulassungen des Herstellers, falls dies ein relevanter Anwendungsfall für Sie ist.
