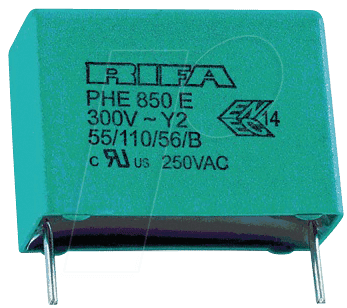

Effiziente Entstörung für Ihre Elektronik: Der PHE850 22N 300 – Y2 Funkentstörkondensator
Der PHE850 22N 300 ist Ihr essenzieller Partner zur wirksamen Unterdrückung elektromagnetischer Störungen (EMI) in Ihren elektronischen Schaltungen. Speziell entwickelt für anspruchsvolle Anwendungen, die eine zuverlässige Netzfilterung und den Schutz vor Netztransienten erfordern, ist dieser Kondensator die ideale Wahl für Ingenieure, Entwickler und qualitätsbewusste Endverbraucher, die eine makellose Signalintegrität und Gerätesicherheit gewährleisten möchten.
Das Problem der elektromagnetischen Interferenz (EMI) und die Lösung
In der modernen Elektronik sind kompakte Bauformen und leistungsstarke Komponenten allgegenwärtig. Diese hohe Integrationsdichte kann jedoch zu unerwünschten Nebenwirkungen führen: elektromagnetische Störungen. Diese Störungen entstehen durch schnell schaltende Bauteile, Motoren oder externe Quellen und können die Funktion anderer empfindlicher Geräte beeinträchtigen, zu Datenfehlern führen oder sogar die Lebensdauer von Komponenten verkürzen. Der PHE850 22N 300 Funkentstörkondensator adressiert dieses Problem direkt, indem er als passiver Tiefpassfilter fungiert. Er absorbiert und leitet unerwünschte hochfrequente Störsignale von der Stromversorgung weg, bevor diese sich in der Schaltung ausbreiten können. Seine Y2-Zulassung bestätigt seine Eignung für den Einsatz in sicherheitsrelevanten Anwendungen und seine Fähigkeit, sowohl in Neutral- als auch in Erdleitern eingesetzt zu werden, um eine umfassende Entstörung zu gewährleisten.
Überlegene Leistung und Zuverlässigkeit des PHE850 22N 300
Im Vergleich zu Standardlösungen, die oft eine geringere Kapazität oder eine niedrigere Spannungsfestigkeit aufweisen, bietet der PHE850 22N 300 eine optimierte Leistungspalette. Die spezifische Kapazität von 22 nF ist sorgfältig kalibriert, um eine breite Palette von Störfrequenzen effektiv zu dämpfen, während die großzügige Nennspannung von 300 V Wechselspannung eine hohe Betriebssicherheit auch unter wechselnden Netzbedingungen gewährleistet. Die hohe Betriebstemperatur von bis zu 110°C ermöglicht den Einsatz in Umgebungen mit erhöhter Wärmeentwicklung, was die Langlebigkeit und Zuverlässigkeit in anspruchsvollen industriellen oder automobilen Applikationen signifikant erhöht. Die Toleranz von 20% stellt sicher, dass die gewählte Kapazität innerhalb eines akzeptablen Bereichs liegt, um eine konsistente Filterleistung zu erzielen.
Konstruktive Merkmale und technische Spezifikationen
Der PHE850 22N 300 zeichnet sich durch seine robuste Konstruktion aus. Die Verwendung von Polypropylen-Dielektrika, kombiniert mit einer sorgfältigen Wicklungstechnik, gewährleistet eine geringe parasitäre Induktivität und eine hohe Isolationsfestigkeit. Dies sind entscheidende Faktoren für eine effektive Entstörung und die Vermeidung von Durchschlägen. Der Kontaktwiderstand ist minimal gehalten, um eine effiziente Ableitung von Störströmen zu ermöglichen.
Anwendungsgebiete für den PHE850 22N 300
- Industrielle Stromversorgungen: Zuverlässige Filterung von Schaltnetzteilen, Frequenzumrichtern und anderen energieintensiven Geräten.
- Automobilindustrie: Entstörung von Bordnetzen, Navigationssystemen und Steuergeräten, um die Funktionalität unter extremen Bedingungen zu gewährleisten.
- Unterhaltungselektronik: Reduzierung von Rauschen in Audio- und Videosystemen für eine klare Signalübertragung.
- Medizintechnik: Erhöhung der Zuverlässigkeit und Sicherheit von medizinischen Geräten durch Unterdrückung von Störsignalen.
- Hausgeräte: Gewährleistung des störungsfreien Betriebs von modernen Haushaltsgeräten mit integrierter Elektronik.
- Netzfilter und EMV-Konverter: Als integraler Bestandteil in komplexen Filtern zur Einhaltung von EMV-Richtlinien.
Vorteile des PHE850 22N 300 auf einen Blick
- Effektive EMI-Unterdrückung: Reduziert zuverlässig hochfrequente Störungen auf Stromleitungen.
- Hohe Sicherheit und Zuverlässigkeit: Y2-Zulassung und 300 V AC Nennspannung für kritische Anwendungen.
- Breiter Temperaturbereich: Einsatzfähig bis 110°C für anspruchsvolle Umgebungsbedingungen.
- Kompakte Bauform: Ermöglicht Integration auch in beengten Platzverhältnissen dank RM 15,0 mm Pinabstand.
- Langlebigkeit: Hochwertige Materialien und Konstruktion für eine lange Lebensdauer.
- Vielseitige Anwendung: Geeignet für eine breite Palette von industriellen und kommerziellen Anwendungen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation | Beschreibung / Vorteil |
|---|---|---|
| Produkttyp | Funkentstörkondensator | Essentiell für die Reduzierung von elektromagnetischen Störungen (EMI) und die Gewährleistung der Signalintegrität. |
| Normenkonformität | Y2 | Zugelassen für den Einsatz in Sicherheitskreisen und zwischen Neutral- und Erdleiter, bietet erhöhte Sicherheit und Zuverlässigkeit. |
| Kapazität | 22 nF (Nanofarad) | Optimale Kapazität zur effektiven Dämpfung eines breiten Frequenzspektrums von Störsignalen. |
| Nennspannung | 300 V AC (Wechselspannung) | Ausreichende Spannungsreserve für den Betrieb in den meisten Netzumgebungen und Schutz vor Spannungsspitzen. |
| Pinabstand (RM) | 15,0 mm | Standardisierter und kompakter Pinabstand, der die einfache Integration in Schaltungen und die Platzersparnis ermöglicht. |
| Maximale Betriebstemperatur | 110°C | Gewährleistet eine zuverlässige Funktion auch in Umgebungen mit erhöhter Wärmeentwicklung, typisch für industrielle Anwendungen. |
| Toleranz | 20% | Akzeptable Toleranz für eine konsistente und vorhersehbare Filterleistung in den meisten Anwendungen. |
| Dielektrikum | Metallisiertes Polypropylen | Bietet hervorragende dielektrische Eigenschaften, geringe Verluste und hohe Isolationsfestigkeit, was zu Langlebigkeit und Effizienz beiträgt. |
| Konstruktion | Axial-Bedrahtet | Standardmäßige axiale Anschlüsse für einfache Montage auf Leiterplatten (PCBs). |
FAQ – Häufig gestellte Fragen zu PHE850 22N 300 – Funkentstörkondensator, Y2, 22 nF, 300 V, RM 15,0, 110°C, 20%
Was genau ist ein Funkentstörkondensator und wie funktioniert er?
Ein Funkentstörkondensator, auch Netzfilterkondensator genannt, ist eine elektronische Komponente, die dazu dient, unerwünschte hochfrequente Störsignale (EMI) aus Stromversorgungsleitungen zu filtern. Er wirkt im Wesentlichen wie ein Tiefpassfilter: Niedrige Frequenzen, wie die Netzspannung, passieren ihn weitgehend ungehindert, während hohe Frequenzen, die Störsignale, kurzgeschlossen oder gedämpft werden, bevor sie sich in der Schaltung ausbreiten können.
Welche Bedeutung hat die Y2-Zulassung für diesen Kondensator?
Die Y2-Zulassung gemäß IEC 60384-14 bedeutet, dass der Kondensator für den Einsatz in Sicherheitskreisen und zur Entstörung zwischen Netz- und Erdleiter zugelassen ist. Dies impliziert, dass er eine erhöhte Isolationsfestigkeit aufweist und im Falle eines Isolationsfehlers keine Gefahr für den Benutzer darstellt. Er ist somit für Anwendungen geeignet, bei denen die Sicherheit oberste Priorität hat.
Warum ist die Betriebstemperatur von 110°C wichtig?
Eine hohe maximale Betriebstemperatur von 110°C ist entscheidend für Anwendungen, bei denen der Kondensator in Umgebungen mit erhöhter Wärmeentwicklung eingesetzt wird. Dies kann in Industrieschränken, Motorengehäusen oder in der Nähe von leistungsstarken Bauteilen der Fall sein. Ein Kondensator, der für höhere Temperaturen ausgelegt ist, behält seine Leistungsfähigkeit und Zuverlässigkeit länger bei und vermeidet vorzeitigen Ausfall.
Kann der PHE850 22N 300 in Gleichstromschaltungen (DC) verwendet werden?
Obwohl Funkentstörkondensatoren primär für Wechselstromanwendungen (AC) konzipiert sind, können sie auch in bestimmten Gleichstromanwendungen eingesetzt werden, um dort ebenfalls Störspannungen zu filtern. Die Nennspannung von 300 V AC ist dabei eine Obergrenze, und die Gleichspannung im Betrieb sollte deutlich darunter liegen, um eine ausreichende Sicherheitsreserve zu gewährleisten. Für rein DC-Anwendungen mit spezifischen Anforderungen sind jedoch oft andere Kondensatortypen besser geeignet.
Was bedeutet der Pinabstand von 15,0 mm (RM 15,0)?
Der Pinabstand (Radial Measurement – RM) von 15,0 mm bezieht sich auf den Abstand zwischen den beiden axialen Anschlusspins des Kondensators. Dieser Wert ist ein wichtiger Faktor für die physische Integration in eine Schaltung. Ein standardisierter Pinabstand wie 15,0 mm erleichtert die Montage auf Leiterplatten (PCBs) und die Kompatibilität mit gängigen Bestückungsautomaten, was die Fertigungsprozesse vereinfacht und beschleunigt.
In welchen Fällen ist eine Toleranz von 20% für einen Funkentstörkondensator ausreichend?
Eine Toleranz von 20% ist für die meisten allgemeinen Funkentstörungsanwendungen und Netzfilterungen völlig ausreichend. Sie spiegelt die typischen Schwankungen bei der Herstellung von Kondensatoren wider und sorgt dafür, dass der Kondensator dennoch eine effektive Entstörungsfunktion erfüllt. Für sehr präzise Filteranwendungen, bei denen die genaue Kapazität von entscheidender Bedeutung ist, sind Kondensatoren mit engerer Toleranz (z. B. 5% oder 10%) erforderlich.
Wie unterscheidet sich dieser Kondensator von einem X2-Kondensator?
Der Hauptunterschied liegt in der Anwendung und der Normenkonformität. Y2-Kondensatoren sind für den Einsatz zwischen Netz- und Erdleiter sowie in Sicherheitskreisen zugelassen und bieten eine höhere Sicherheit im Falle eines Isolationsfehlers. X2-Kondensatoren sind primär für den Einsatz zwischen den beiden Netzleitern (Phase und Neutralleiter) vorgesehen und bieten ebenfalls einen Schutz bei Netztransienten, aber nicht die gleiche Sicherheitsstufe wie Y2-Kondensatoren im Erdleiter.
