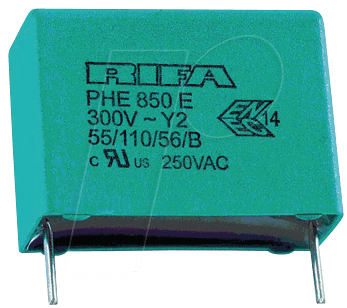

Sorgenfreie Elektronik dank Hochleistungs-Funkentstörkondensator PHE850 15N 300 – Y2 Klasse
Störende Hochfrequenzstörungen können die Leistung empfindlicher elektronischer Geräte beeinträchtigen und zu unerwünschten Nebeneffekten führen. Der Funkentstörkondensator PHE850 15N 300 ist die gezielte Lösung für Anwender und Ingenieure, die eine zuverlässige und zertifizierte Entkopplung von Netzspannungen benötigen. Ideal für den Einsatz in Industrieanlagen, Haushaltsgeräten und anspruchsvollen Prototypen, wo eine hohe Sicherheit und Effizienz gefragt sind.
Technologische Überlegenheit und Zuverlässigkeit
Der PHE850 15N 300 repräsentiert einen signifikanten Fortschritt in der Entstörungstechnik. Im Gegensatz zu einfachen Entkopplungslösungen, die oft nur begrenzte Frequenzbereiche abdecken oder nicht die erforderlichen Sicherheitszertifizierungen aufweisen, bietet dieser Y2-Kondensator eine bewährte und geprüfte Leistung. Seine Konstruktion ist speziell darauf ausgelegt, elektromagnetische Interferenzen (EMI) und Hochfrequenzrauschen effektiv zu dämpfen, was zu einem stabileren Betrieb Ihrer Geräte und einer erhöhten Lebensdauer führt. Die Wahl des PHE850 15N 300 bedeutet eine Investition in Robustheit und eine präzise Signalintegrität, die weit über den Standard hinausgeht.
Präzise Entkopplung für anspruchsvolle Anwendungen
In der Welt der Elektronik ist die Reduzierung von Rauschen und unerwünschten Spannungsspitzen entscheidend für die optimale Funktion und Langlebigkeit. Der PHE850 15N 300, ein Funkentstörkondensator der Klasse Y2, ist speziell konzipiert, um diese Herausforderungen zu meistern. Seine Kapazität von 15 nF und eine Nennspannung von 300 V AC machen ihn zu einer vielseitigen Komponente für eine breite Palette von Anwendungen, von der Netzfilterung in Netzteilen bis hin zur Unterdrückung von Schaltgeräuschen in Leistungselektronik.
Leistungsmerkmale und technische Vorteile
- Y2-Klassifizierung: Erfüllt die strengen Anforderungen der Sicherheitsnormen für Y-Kondensatoren, die für den direkten Anschluss an die Netzversorgung zugelassen sind und eine hohe Sicherheit im Fehlerfall gewährleisten.
- Hohe Kapazität von 15 nF: Bietet eine effektive Entkopplungskapazität für eine breite Palette von Frequenzbereichen, ideal zur Dämpfung von Rauschen im Wechselstromnetz.
- Robuste Spannungsfestigkeit von 300 V AC: Garantiert zuverlässigen Betrieb auch unter wechselnden Lastbedingungen und in Umgebungen mit potenziellen Spannungsspitzen.
- Rastermaß von 15,0 mm: Ermöglicht eine einfache Integration in Standard-Leiterplattendesigns und gewährleistet eine effiziente Platznutzung.
- Erweiterter Temperaturbereich bis 110°C: Bietet Stabilität und Leistung auch unter anspruchsvollen thermischen Bedingungen, was für den Dauereinsatz in industriellen Umgebungen unerlässlich ist.
- Toleranz von 20%: Bietet eine akzeptable Präzision für die meisten Entstöranwendungen, bei denen eine extrem feine Abstimmung der Kapazität nicht zwingend erforderlich ist.
Konstruktion und Materialwissenschaft
Der Kern des PHE850 15N 300 besteht aus einer dielektrischen Folie, die sorgfältig ausgewählt wurde, um die spezifischen Anforderungen an die Entstörung zu erfüllen. Typischerweise kommen hier metallisierte Polypropylen-Filme zum Einsatz, die sich durch ihre hohe Isolationsfestigkeit, geringen dielektrischen Verlusten und ausgezeichnete Selbstheilungseigenschaften auszeichnen. Diese Eigenschaften sind entscheidend, um eine langfristige Zuverlässigkeit und Stabilität des Kondensators zu gewährleisten, selbst unter mechanischer Belastung oder bei auftretenden Spannungsspitzen. Die Metallisierung dient nicht nur der Kapazitätsbildung, sondern ermöglicht auch die Selbstheilung im Falle lokaler Durchschläge, was die Ausfallwahrscheinlichkeit des Bauteils signifikant reduziert.
Das Gehäusematerial ist so konzipiert, dass es den Umgebungsbedingungen standhält und die internen Komponenten schützt. Flammschutzmittel, die in der Regel in den Kunststoff eingearbeitet sind, tragen zur Erhöhung der Sicherheit bei und verhindern die Ausbreitung von Bränden im Falle eines Defekts. Die Anschlusspins sind robust gefertigt, um eine sichere und zuverlässige Verbindung auf der Leiterplatte zu gewährleisten.
Einsatzgebiete und Anwendungsbeispiele
Der PHE850 15N 300 Funkentstörkondensator findet breite Anwendung in verschiedenen Branchen und Geräten:
- Industrielle Steuerungen: Zur Entkopplung von Schaltnetzteilen und zur Filterung von Störsignalen in speicherprogrammierbaren Steuerungen (SPS), Frequenzumrichtern und Servoantrieben.
- Haushaltsgeräte: In Waschmaschinen, Trocknern, Kühlschränken, Mikrowellen und anderen Geräten, die mit dem Stromnetz verbunden sind und eine saubere Stromversorgung benötigen, um Fehlfunktionen zu vermeiden.
- Medizintechnik: In Geräten, bei denen die Signalintegrität und die Vermeidung von elektromagnetischen Störungen kritisch für die Patientensicherheit und Diagnosegenauigkeit sind.
- Informationstechnologie: In Netzteilen für Server, PCs und Netzwerkkomponenten, um eine stabile Stromversorgung zu gewährleisten und Datenfehler durch Rauschen zu minimieren.
- Beleuchtungstechnik: Insbesondere in LED-Treibern und Vorschaltgeräten, um Flimmern zu reduzieren und die Lebensdauer der Leuchtmittel zu erhöhen.
- Prototypenentwicklung und Forschung: Als zuverlässige Komponente für Entwicklungsingenieure, die robuste und gesicherte Entstörlösungen für neue Schaltungsdesigns benötigen.
Zertifizierungen und Sicherheitsstandards
Die Y2-Klassifizierung des PHE850 15N 300 ist ein direktes Indiz für seine Konformität mit internationalen Sicherheitsstandards. Diese Klassifizierung gibt an, dass der Kondensator für den Einsatz in Geräten bestimmt ist, bei denen ein Anschluss direkt an die Wechselstromversorgung erforderlich ist und ein Ausfall des Kondensators keine Gefahr für den Benutzer darstellen darf. Die Prüfung umfasst strenge Kriterien hinsichtlich Spannungsfestigkeit, Isolationswiderstand und Verhalten im Fehlerfall. Die Einhaltung dieser Normen, wie beispielsweise die EN 60384-14, ist für die Zulassung und den sicheren Einsatz in vielen Märkten unerlässlich.
Qualität und Langlebigkeit durch Materialauswahl
Die Auswahl des richtigen Dielektrikums ist entscheidend für die Leistungsfähigkeit und Lebensdauer eines Kondensators. Bei Funkentstörkondensatoren wie dem PHE850 15N 300 werden häufig metallisierte Polypropylen-Folien (MKP) verwendet. Dieses Material bietet eine hohe Spannungsfestigkeit, geringe dielektrische Verluste und eine ausgezeichnete Beständigkeit gegen Feuchtigkeit und Temperaturschwankungen. Die metallisierte Schicht ermöglicht zudem einen Selbstreparatur-Effekt, bei dem kleine lokale Durchschläge automatisch „verschweißt“ werden, was die Ausfallwahrscheinlichkeit weiter reduziert.
Das Vergussmaterial des Kondensators spielt ebenfalls eine wichtige Rolle. Es schützt die internen Komponenten vor Umwelteinflüssen wie Staub, Feuchtigkeit und Vibrationen. Zugleich muss es den relevanten Brandschutzbestimmungen entsprechen, um im Falle eines Defekts kein Sicherheitsrisiko darzustellen. Die robuste Bauweise des PHE850 15N 300 gewährleistet eine lange Lebensdauer und zuverlässige Funktion auch unter anspruchsvollen Betriebsbedingungen.
Tabellarische Produktübersicht: PHE850 15N 300
| Merkmal | Spezifikation |
|---|---|
| Typ | Funkentstörkondensator |
| Klasse | Y2 |
| Kapazität | 15 nF (Nanofarad) |
| Nennspannung | 300 V AC |
| Rastermaß (RM) | 15,0 mm |
| Max. Betriebstemperatur | 110°C |
| Toleranz | 20% |
| Dielektrikum | Metallisiertes Polypropylen (MKP) |
| Gehäusematerial | Flammhemmender Kunststoff, epoxyvergossen |
| Anschlussdrähte | Verzinntes Kupfer für gute Lötbarkeit und Korrosionsbeständigkeit |
| Anwendungsbereich | Netzentkopplung, EMI-Filterung, Rauschunterdrückung in AC-Stromkreisen |
FAQ – Häufig gestellte Fragen zu PHE850 15N 300 – Funkentstörkondensator, Y2, 15 nF, 300 V, RM 15,0, 110°C, 20%
Was bedeutet die Y2-Klassifizierung für diesen Kondensator?
Die Y2-Klassifizierung bedeutet, dass der Kondensator für den direkten Anschluss an die Netzspannung zugelassen ist und strenge Sicherheitsanforderungen erfüllt. Im Falle eines internen Fehlers des Kondensators darf die daraus resultierende Berührungsspannung für Personen nicht gefährlich sein. Dies ist entscheidend für Anwendungen, bei denen der Kondensator direkt mit dem Stromnetz verbunden ist.
In welchen Geräten wird der PHE850 15N 300 typischerweise eingesetzt?
Dieser Funkentstörkondensator wird häufig in einer Vielzahl von elektronischen Geräten eingesetzt, darunter Haushaltsgeräte (z. B. Waschmaschinen, Kühlschränke), industrielle Steuerungen, Netzteile, Beleuchtungstechnik (z. B. LED-Treiber) und in der Informationstechnologie, um unerwünschte hochfrequente Störungen zu minimieren und die Systemstabilität zu verbessern.
Warum ist die Kapazität von 15 nF für die Entstörung wichtig?
Eine Kapazität von 15 nF ist ein gängiger Wert für die Entkopplung und Filterung von hochfrequenten Störungen, die über die Stromleitungen übertragen werden. Dieser Wert ermöglicht eine effektive Dämpfung von EMI/RFI (elektromagnetische Interferenzen/Radiofrequenzinterferenzen) in einem breiten Frequenzspektrum, das typischerweise bei vielen elektronischen Geräten auftritt.
Was sind die Vorteile einer maximalen Betriebstemperatur von 110°C?
Eine hohe maximale Betriebstemperatur von 110°C bedeutet, dass der Kondensator auch unter thermisch anspruchsvollen Bedingungen zuverlässig funktioniert. Dies ist besonders wichtig in industriellen Umgebungen oder in Geräten, die im Betrieb stark Wärme entwickeln. Die höhere Temperaturbeständigkeit trägt zur Langlebigkeit und Stabilität des Bauteils bei.
Ist die Toleranz von 20% für alle Entstörungsanwendungen ausreichend?
Für die meisten Standard-Entstörungsanwendungen ist eine Toleranz von 20% absolut ausreichend. Die präzise Abstimmung der Kapazität ist hierbei weniger kritisch als die generelle Funktion als Entkopplungs- und Filterelement. Nur in sehr spezialisierten oder hochpräzisen Messschaltungen könnten engere Toleranzen erforderlich sein.
Welche Rolle spielt das Rastermaß (RM) von 15,0 mm?
Das Rastermaß von 15,0 mm gibt den Abstand zwischen den Mittelpunkten der beiden Anschlussdrähte des Kondensators an. Dieser Standardwert erleichtert die Bestückung auf Leiterplatten, da er mit vielen Standard-Lochrastern kompatibel ist und eine einfache Integration in bestehende oder neue Schaltungsdesigns ermöglicht.
Kann der Kondensator auch in Gleichstromanwendungen (DC) eingesetzt werden?
Obwohl der PHE850 15N 300 primär für Wechselstromanwendungen (AC) spezifiziert ist (300 V AC), kann er unter bestimmten Bedingungen auch in DC-Kreisen eingesetzt werden, solange die DC-Spannung die AC-Nennspannung nicht überschreitet und die Polarität beachtet wird. Die Y2-Klassifizierung bezieht sich jedoch auf die Anforderungen im AC-Netz.
