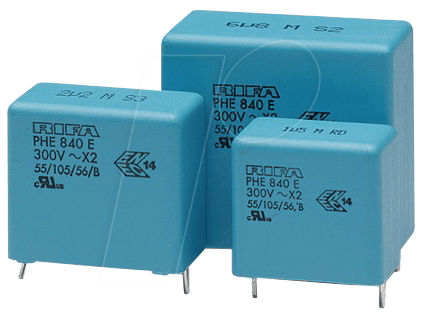

Zuverlässige Entstörung für Ihre Elektronik: PHE840 47NB275 Funkentstörkondensator
Leiden Sie unter unerwünschten Störsignalen, die die Leistung Ihrer elektronischen Geräte beeinträchtigen oder sogar zu Fehlfunktionen führen? Der Funkentstörkondensator PHE840 47NB275 ist die präzise Lösung, um elektromagnetische Interferenzen (EMI) effektiv zu unterdrücken. Dieses Bauteil wurde speziell für anspruchsvolle Anwendungen entwickelt, bei denen eine hohe Zuverlässigkeit und störungsfreier Betrieb unerlässlich sind, wie z.B. in industriellen Steuerungen, Netzteilen und Unterhaltungselektronik.
Maximale Leistung durch fortschrittliche Technologie
Der PHE840 47NB275 setzt neue Maßstäbe in der Funkentstörung durch den Einsatz fortschrittlicher Materialien und Fertigungsprozesse. Im Gegensatz zu einfacheren Entstörlösungen bietet dieser X2-Kondensator eine herausragende Kapazitätsstabilität über einen breiten Temperaturbereich und eine hohe Spannungsfestigkeit, was ihn zur überlegenen Wahl für anspruchsvolle technische Umgebungen macht. Seine Konstruktion ist auf Langlebigkeit und maximale Effizienz bei der Absorption von Störfrequenzen ausgelegt.
Anwendungsbereiche und Vorteile
Dieser hochwertige Funkentstörkondensator ist unverzichtbar für:
- Netzteile und Schaltnetzteile: Reduziert Brummen und Störungen, die von der Leistungselektronik ausgehen.
- Industrielle Automatisierung: Gewährleistet den zuverlässigen Betrieb von Steuerungen und Sensoren in Umgebungen mit hoher elektrischer Belastung.
- Unterhaltungselektronik: Verbessert die Audio- und Bildqualität durch die Eliminierung von Störsignalen.
- Motorsteuerungen: Minimiert EMI, die von der Ansteuerung von Elektromotoren verursacht wird.
- Medizintechnik: Garantiert störungsfreie Signalübertragung und Patientensicherheit.
Überlegene Eigenschaften des PHE840 47NB275
Die herausragenden Merkmale des PHE840 47NB275 machen ihn zur ersten Wahl für professionelle Anwendungen:
- X2-Klassifizierung: Erfüllt die strengen Sicherheitsanforderungen für den Einsatz im Netz und bietet überlegenen Schutz vor Überspannungsspitzen.
- Hohe Kapazität und Spannungsfestigkeit: Mit 47 nF und 275 V AC ist er für eine Vielzahl von Anwendungen geeignet und bietet ausreichend Spielraum für Spitzenbelastungen.
- Erweiterter Temperaturbereich: Die Betriebstemperatur von bis zu 105°C stellt sicher, dass der Kondensator auch unter anspruchsvollen thermischen Bedingungen zuverlässig funktioniert.
- Präzise Toleranz: Eine Toleranz von 20% garantiert eine konsistente Leistung und Vorhersagbarkeit in Schaltungen.
- Kompaktes Design mit RM 7,5: Der Rastermaß von 7,5 mm ermöglicht eine platzsparende Integration in Leiterplatten.
- Geringe Verlustfaktoren: Minimiert Energieverluste und erhöht die Effizienz der geschützten Schaltungen.
- Lange Lebensdauer: Robuste Konstruktion für eine garantierte und lang anhaltende Funktion.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Funkentstörkondensator |
| Modellbezeichnung | PHE840 47NB275 |
| Spezifikation | X2-Kondensator |
| Kapazität | 47 nF (Nanofarad) |
| Nennspannung | 275 V AC (Wechselspannung) |
| Rastermaß (RM) | 7,5 mm |
| Max. Betriebstemperatur | 105°C |
| Kapazitätstoleranz | ±20% |
| Dielektrikum | Polypropylenfolie (speziell für X2-Anwendungen) |
| Gehäusematerial | Flammhemmender Kunststoff gemäß UL 94 V-0 |
| Anschlusstyp | Axiale Lötanschlüsse |
| Anwendung | Netzfilterung, EMI-Entstörung, Überspannungsschutz im Netz |
| Zulassungen | Konformität mit relevanten internationalen Normen (z.B. EN 60384-14, IEC 60384-14) für X2-Kondensatoren |
| Zuverlässigkeit | Ausgelegt für hohe Schaltzyklen und Dauerbetrieb bei Nennspannung und Temperaturgrenzen. |
Fortschrittliche Materialtechnologie für überlegene Entstörung
Die Wirksamkeit des PHE840 47NB275 beruht maßgeblich auf seiner fortschrittlichen Materialtechnologie. Als X2-Kondensator verwendet er eine speziell entwickelte Polypropylenfolie als Dielektrikum. Diese Folie zeichnet sich durch eine hohe Durchschlagsfestigkeit und exzellente Selbstheilungseigenschaften aus. Im Falle einer lokalen Beschädigung (z.B. durch kurzzeitige Überspannung) kann die Folie lokal verdampfen, ohne dass es zu einem Kurzschluss kommt. Dies erhöht die Betriebssicherheit und Lebensdauer des Bauteils erheblich im Vergleich zu Kondensatoren mit anderen Dielektrika oder geringerer Qualität. Die metallisierte Schicht ist präzise aufgetragen, um eine konstante Kapazität über den breiten Temperaturbereich von -40°C bis +105°C zu gewährleisten. Die geringen dielektrischen Verluste (Low Dissipation Factor) sind entscheidend für die effiziente Absorption von Störenergie, ohne selbst nennenswert Wärme zu entwickeln. Dies minimiert Energieverluste im Netz und erhöht die Gesamtenergieeffizienz Ihrer Schaltung. Das Gehäusematerial ist flammhemmend und entspricht höchsten Sicherheitsstandards, um die Brandgefahr im Falle eines Defekts zu minimieren.
Präzision und Sicherheit im Detail: Das RM 7,5 und die 20% Toleranz
Das Rastermaß von 7,5 mm (RM 7,5) ist ein wichtiger Faktor für die praktische Anwendbarkeit des PHE840 47NB275 auf Leiterplatten. Dieses Standardmaß ermöglicht eine einfache Bestückung in gängigen Baugruppenträgern und eine effiziente Raumnutzung auf der Platine, insbesondere wenn mehrere dieser Kondensatoren in einem Filterkreis eingesetzt werden. Die präzise Fertigung sorgt dafür, dass die Abstände der Anschlüsse exakt den Vorgaben entsprechen, was eine problemlose maschinelle Bestückung ermöglicht. Die Kapazitätstoleranz von ±20% ist für die meisten Entstörungsanwendungen absolut ausreichend und bietet ein optimales Verhältnis zwischen Leistungsfähigkeit und Kosten. Während für hochpräzise Zeitgebende Schaltungen engere Toleranzen notwendig sind, ermöglicht diese Toleranz eine kosteneffiziente Lösung für die Unterdrückung von breitbandigen Störsignalen. Die X2-Klassifizierung des Kondensators ist ein entscheidendes Sicherheitsmerkmal. Sie garantiert, dass der Kondensator so konstruiert ist, dass er einmalige Überspannungen von bis zu 4.000 Volt aushält, ohne durchzuschlagen. Dies ist essenziell für Anwendungen, die direkt am Stromnetz angeschlossen sind, da sie vor transienten Spannungsspitzen geschützt werden müssen, die durch Schalthandlungen im Netz oder Blitzentladungen entstehen können. Die Nennspannung von 275 V AC ist für den Betrieb im europäischen und vielen anderen globalen Stromnetzen mit einer Nennspannung von 230 V AC ausgelegt und bietet dabei eine ausreichende Sicherheitsreserve.
FAQ – Häufig gestellte Fragen zu PHE840 47NB275 – Funkentstörkondensator, X2, 47 nF, 275 V, RM 7,5, 105°C, 20%
Was ist die Hauptfunktion eines Funkentstörkondensators wie des PHE840 47NB275?
Die Hauptfunktion eines Funkentstörkondensators, insbesondere eines X2-Typs, besteht darin, unerwünschte hochfrequente Störsignale (elektromagnetische Interferenzen, EMI) zu dämpfen und zu blockieren, die über das Stromnetz oder andere Leitungen in elektronische Schaltungen gelangen. Dies verbessert die Signalintegrität und verhindert Fehlfunktionen.
Für welche Art von Anwendungen ist der PHE840 47NB275 besonders geeignet?
Der PHE840 47NB275 ist ideal für Anwendungen, die eine zuverlässige Entstörung erfordern und am Stromnetz angeschlossen sind. Dazu gehören Schaltnetzteile, Netzteile für industrielle Steuerungen, Motorsteuerungen, Unterhaltungselektronik und Geräte, die strenge EMV-Vorschriften erfüllen müssen.
Was bedeutet die X2-Klassifizierung für diesen Kondensator?
Die X2-Klassifizierung bedeutet, dass der Kondensator für den Einsatz im Netz, parallel zur Netzspannung, zugelassen ist. Er ist so konstruiert, dass er transienten Überspannungen von bis zu 4.000 Volt standhält, was ihn von X1-Kondensatoren (2.500 V) unterscheidet und eine höhere Sicherheit bietet.
Warum ist die maximale Betriebstemperatur von 105°C wichtig?
Eine hohe maximale Betriebstemperatur von 105°C stellt sicher, dass der Kondensator auch in Umgebungen mit erhöhter Wärmeentwicklung oder bei Dauerbetrieb unter Last zuverlässig und stabil funktioniert, ohne seine Kapazitätseigenschaften zu verlieren oder zu degradieren.
Wie beeinflusst die Kapazitätstoleranz von 20% die Leistung des Kondensators?
Eine Toleranz von 20% bedeutet, dass die tatsächliche Kapazität des Kondensators um bis zu 20% von den angegebenen 47 nF abweichen kann. Für die meisten Entstörungsaufgaben ist diese Toleranz ausreichend. Sie bietet ein gutes Gleichgewicht zwischen Präzision und Kosteneffizienz für die Unterdrückung von Störfrequenzen.
Kann ich den PHE840 47NB275 auch in Geräten mit Gleichspannung (DC) verwenden?
Ja, Sie können den PHE840 47NB275 prinzipiell auch in Gleichspannungskreisen verwenden, solange die dort auftretende Spannung unterhalb seiner maximalen Spannungsfestigkeit liegt und die Anwendung eine Entstörung im Sinne eines AC-Netzfilters erfordert. Die X2-Klassifizierung bezieht sich primär auf den Schutz vor transienten Überspannungen im Netz. Achten Sie jedoch auf die spezifischen Anforderungen Ihrer DC-Schaltung.
Was versteht man unter dem Rastermaß (RM) 7,5 mm?
Das Rastermaß (RM) bezieht sich auf den Abstand zwischen den beiden axialen Anschlusspins des Kondensators. Ein RM von 7,5 mm ist ein Standardmaß, das eine einfache Montage auf Leiterplatten mit entsprechender Lochteilung ermöglicht und eine platzsparende Integration in elektronischen Baugruppen erlaubt.
