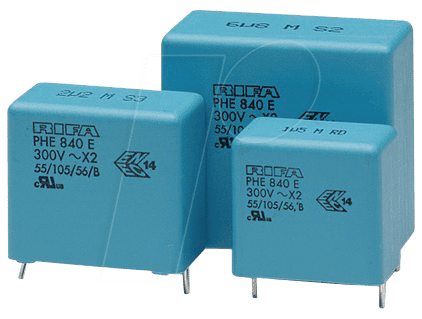

PHE840 3,3U 300 – Der Hochleistungs-Funkentstörkondensator für anspruchsvolle Anwendungen
Sie suchen nach einer zuverlässigen Lösung zur wirksamen Unterdrückung von Netzstörungen und elektromagnetischen Interferenzen (EMI) in Ihrer elektrischen Schaltung? Der PHE840 3,3U 300 Funkentstörkondensator ist die optimale Wahl für Ingenieure, Entwickler und Technik-Enthusiasten, die höchste Anforderungen an Stabilität und Entstöreffizienz stellen.
Überlegene Entstörleistung und Zuverlässigkeit: Die Vorteile des PHE840
Der PHE840 3,3U 300 unterscheidet sich signifikant von herkömmlichen Kondensatoren durch seine spezifische Auslegung für kritische Entstörungsaufgaben. Seine X2-Klassifizierung nach IEC 60384-14 garantiert die Eignung für den Einsatz direkt am Netzanschluss, wo er eine essenzielle Rolle bei der Verhinderung von Spannungsspitzen und der Reduzierung von EMI spielt. Die Nennspannung von 300 V kombiniert mit einer Kapazität von 3,3 µF und einer hohen Temperaturbeständigkeit von bis zu 105°C macht ihn zur robusten und langlebigen Komponente für eine Vielzahl von industriellen und professionellen Anwendungen.
Anwendungsgebiete und technologische Vorteile
Funkentstörkondensatoren, insbesondere vom Typ X2, sind unverzichtbar in Geräten, die an das öffentliche Stromnetz angeschlossen sind. Sie dienen als Schlüsselkomponente in Stromversorgungen, Motorsteuerungen, Schaltnetzteilen und vielen anderen elektronischen Apparaturen. Der PHE840 3,3U 300 ist speziell dafür konzipiert, hochfrequente Störungen zu absorbieren, die durch das Schalten von Leistungskomponenten entstehen. Diese Störungen können nicht nur die Funktion anderer empfindlicher elektronischer Geräte beeinträchtigen, sondern auch zu vorzeitigem Verschleiß und Ausfällen führen.
Die Konstruktion des PHE840 3,3U 300 legt besonderen Wert auf:
- Effektive EMI-Unterdrückung: Reduziert unerwünschte elektromagnetische Abstrahlung und leitungsgebundene Störungen, was zu einer stabileren und zuverlässigeren Funktion der Gesamtschaltung führt.
- Netztauglichkeit: Die X2-Klassifizierung erlaubt den direkten Einsatz in Verbindung mit dem Wechselstromnetz, was ihn zu einer idealen Wahl für Netzteile und Eingangsfilter macht.
- Hohe Zuverlässigkeit und Langlebigkeit: Die robuste Bauweise und die hohe zulässige Betriebstemperatur von 105°C gewährleisten eine lange Lebensdauer auch unter anspruchsvollen Betriebsbedingungen.
- Präzise Kapazität: Eine Nennkapazität von 3,3 µF mit einer Toleranz von 20% ermöglicht eine genaue Dimensionierung der Entstörschaltung.
- Standardisierter Rastermaß: Ein Rastermaß von 27,5 mm erleichtert die Integration in bestehende Schaltungsdesigns und Leiterplattenlayouts.
Technische Spezifikationen im Detail
Der PHE840 3,3U 300 repräsentiert eine fortschrittliche Lösung im Bereich der passiven Entstörkomponenten. Seine spezifischen technischen Merkmale machen ihn zur bevorzugten Wahl für anspruchsvolle Entwicklungen.
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | PHE840 3,3U 300 |
| Typ | Funkentstörkondensator |
| Klassifizierung | X2 (IEC 60384-14) |
| Kapazität | 3,3 µF (Mikrofarad) |
| Nennspannung | 300 V AC (Wechselspannung) |
| Rastermaß (RM) | 27,5 mm |
| Maximale Betriebstemperatur | 105 °C |
| Kapazitätstoleranz | ±20% |
| Anwendungsbereich | Netzfilterung, EMI-Unterdrückung, Schutz vor Spannungsspitzen |
| Dielektrikum | Metallisiertes Polypropylen (häufig bei X2-Kondensatoren anzutreffen, für Selbstheilungseigenschaften und hohe Stabilität) |
Konstruktive Merkmale und Materialgüte
Die Auswahl des Dielektrikums und der Elektrodenmaterialien ist entscheidend für die Performance und Langlebigkeit eines Kondensators. Bei Funkentstörkondensatoren wie dem PHE840 3,3U 300 werden häufig metallisierte Folien aus Polypropylen (PP) eingesetzt. Dieses Material bietet hervorragende dielektrische Eigenschaften, eine geringe Selbstinduktion und eine gute Stabilität über einen weiten Temperaturbereich. Die metallisierte Beschichtung ermöglicht zudem eine Selbstheilungsfunktion: Bei Überspannungen oder Durchschlägen verdampft die dünne Metallschicht lokal und isoliert die defekte Stelle, ohne dass der Kondensator vollständig ausfällt. Dies erhöht die Zuverlässigkeit und Lebensdauer des Bauteils erheblich, insbesondere in Umgebungen, die von Netztransienten betroffen sind.
Der Aufbau des Kondensators ist auf die Minimierung von parasitären Effekten wie Eigeninduktion und ohmschem Widerstand ausgelegt. Dies ist wichtig, um eine effektive Entstörung im relevanten Frequenzbereich zu gewährleisten. Das Gehäusematerial ist typischerweise flammhemmend und erfüllt die relevanten Sicherheitsnormen für elektrische Bauteile. Das Rastermaß von 27,5 mm ist ein gängiger Standard, der eine einfache Bestückung von Leiterplatten ermöglicht und die Kompatibilität mit vielen bestehenden Designs sicherstellt.
Die Bedeutung der X2-Klassifizierung
Die Klassifizierung X2 nach der internationalen Norm IEC 60384-14 ist ein entscheidendes Kriterium für Funkentstörkondensatoren, die am Netzanschluss eingesetzt werden. Sie spezifiziert die Anforderungen an Kondensatoren, die für den direkten Anschluss an die Wechselstromversorgung ausgelegt sind und darauf abzielen, Störungen zu reduzieren, die zwischen Außenleiter und Erde (Klasse X) oder zwischen Außenleitern (Klasse Y) übertragen werden. X2-Kondensatoren sind so konstruiert, dass sie bei einem Ausfall (z.B. durch Überspannung) keinen gefährlichen Stromfluss zur Erde erlauben. Dies erhöht die Sicherheit des Gerätes und des Benutzers. Der PHE840 3,3U 300 erfüllt diese anspruchsvollen Normen und bietet somit ein Höchstmaß an Sicherheit und Zuverlässigkeit.
Optimale Integration in Ihre Schaltung
Die Dimensionierung und Platzierung von Entstörkondensatoren sind kritisch für deren Wirksamkeit. Der PHE840 3,3U 300 mit seinen 3,3 µF und 300 V ist für eine breite Palette von Anwendungen im Bereich der Netzfilterung geeignet. Er kann als Teil eines pi-Filters oder als einfacher Querleitungsfilter eingesetzt werden, um hochfrequente Störsignale zu dämpfen, die durch Schaltvorgänge in Leistungselektronik wie Transformatoren, Gleichrichtern und PWM-Steuerungen entstehen. Seine Fähigkeit, Temperaturen bis 105°C zu widerstehen, macht ihn auch für Anwendungen in wärmeren Umgebungen oder in Gehäusen mit begrenzter Belüftung geeignet.
FAQ – Häufig gestellte Fragen zu PHE840 3,3U 300 – Funkentstörkondensator, X2, 3,3 uF, 300 V, RM 27,5, 105°C, 20%
Was ist die Hauptfunktion eines Funkentstörkondensators?
Die Hauptfunktion eines Funkentstörkondensators, wie des PHE840 3,3U 300, besteht darin, unerwünschte hochfrequente Störungen (EMI – Elektromagnetische Interferenzen) in elektrischen Schaltungen zu dämpfen. Diese Störungen können durch das Schalten von Leistungskomponenten oder andere elektronische Prozesse entstehen und die Funktion anderer Geräte beeinträchtigen oder zu deren Ausfall führen.
Warum ist die X2-Klassifizierung wichtig?
Die X2-Klassifizierung gemäß IEC 60384-14 gibt an, dass der Kondensator für den Einsatz direkt am Netzanschluss geeignet ist. Dies bedeutet, dass er im Falle eines internen Fehlers oder einer Überspannung so konstruiert ist, dass er keinen gefährlichen Stromfluss zur Erde verursacht. Dies ist ein entscheidendes Sicherheitsmerkmal für netzbetriebene Geräte.
Für welche Arten von Geräten ist der PHE840 3,3U 300 geeignet?
Der PHE840 3,3U 300 ist ideal für eine Vielzahl von Geräten, die am öffentlichen Stromnetz angeschlossen sind und eine zuverlässige Entstörung erfordern. Dazu gehören insbesondere Schaltnetzteile, Stromversorgungen, Motorsteuerungen, industrielle Automatisierungssysteme, Haushaltsgeräte und jede andere Anwendung, bei der EMI-Probleme auftreten können.
Was bedeutet das Rastermaß von 27,5 mm?
Das Rastermaß (RM) von 27,5 mm bezieht sich auf den Abstand zwischen den Anschlusspins des Kondensators. Dies ist ein standardisiertes Maß, das die einfache Integration des Bauteils auf Leiterplatten erleichtert und eine gute mechanische Stabilität in der Schaltung gewährleistet.
Kann dieser Kondensator bei hohen Temperaturen eingesetzt werden?
Ja, der PHE840 3,3U 300 ist für den Betrieb bis zu einer maximalen Temperatur von 105°C ausgelegt. Dies macht ihn auch für anspruchsvolle Anwendungen geeignet, bei denen die Umgebungstemperatur erhöht sein kann oder wo die Wärmeentwicklung innerhalb des Geräts signifikant ist.
Was passiert, wenn die Nennspannung von 300 V überschritten wird?
Die Nennspannung von 300 V AC ist die zulässige maximale Wechselspannung, für die der Kondensator ausgelegt ist. Eine Überschreitung dieser Spannung kann zu einer Beschädigung des Dielektrikums und letztendlich zum Ausfall des Kondensators führen. Die X2-Klassifizierung beinhaltet jedoch Schutzmechanismen, um die Sicherheit bei kurzzeitigen Spannungsspitzen zu gewährleisten.
Was bedeutet die Kapazitätstoleranz von ±20%?
Die Kapazitätstoleranz von ±20% bedeutet, dass die tatsächliche Kapazität des Kondensators um bis zu 20% von seinem Nennwert von 3,3 µF abweichen kann. Für die meisten Entstöranwendungen ist diese Toleranz ausreichend. Sollte eine sehr präzise Kapazität erforderlich sein, müssten gegebenenfalls zusätzliche Komponenten oder Kondensatoren mit engerer Toleranz verwendet werden.
