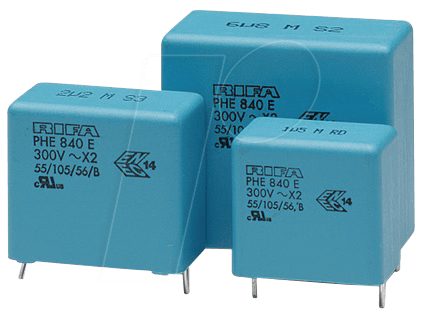

Höchste Entstörleistung für Ihre Elektronik: Der PHE840 220N 300 – Funkentstörkondensator
Schützen Sie empfindliche elektronische Geräte effektiv vor unerwünschten elektromagnetischen Störungen (EMI) und hochfrequentem Rauschen. Der PHE840 220N 300 – Funkentstörkondensator ist die ideale Lösung für Ingenieure, Entwickler und anspruchsvolle Heimwerker, die eine zuverlässige und langlebige Entstörkomponente benötigen, um die Signalintegrität zu gewährleisten und die Lebensdauer ihrer Schaltungen zu verlängern.
Warum der PHE840 220N 300 – Funkentstörkondensator die überlegene Wahl ist
Im Gegensatz zu Standard-Entstörkondensatoren zeichnet sich der PHE840 220N 300 – durch seine herausragenden technischen Spezifikationen und seine robuste Bauweise aus. Die X2-Klassifizierung nach IEC 60384-14 garantiert höchste Sicherheit und Zuverlässigkeit im Einsatz an Netzanschlüssen, wo er entscheidend zur Vermeidung von Netzrückwirkungen beiträgt. Mit einer Kapazität von 220 nF und einer Belastbarkeit von bis zu 300 V AC ist er für eine Vielzahl von Anwendungen bestens gerüstet. Die präzise Fertigung und die Einhaltung strenger Qualitätsstandards sorgen für eine konstante Leistung und eine lange Lebensdauer, selbst unter anspruchsvollen Betriebsbedingungen. Die vergleichsweise geringe Toleranz von 20% gewährleistet eine präzise Entstörwirkung, die bei Standardlösungen oft nicht erreicht wird.
Technische Überlegenheit und Anwendungsbereiche
Der PHE840 220N 300 – Funkentstörkondensator ist ein essenzielles Bauteil für die Signalentkopplung und die Unterdrückung von Störsignalen in einer breiten Palette von elektronischen Systemen. Seine Hauptaufgabe besteht darin, hochfrequente Störspannungen zu absorbieren und zu verwerfen, die durch Schaltvorgänge, elektrische Motoren oder andere elektromagnetische Quellen entstehen können. Dies ist von entscheidender Bedeutung für die Gewährleistung der Stabilität und Funktionalität von:
- Netzteilen und Schaltnetzteilen: Reduziert EMI, die in das Stromnetz eingespeist oder von dort empfangen wird.
- Motorsteuerungen: Minimiert Störsignale, die von Elektromotoren verursacht werden.
- Unterhaltungselektronik: Sorgt für eine klare Audio- und Videowiedergabe ohne störende Artefakte.
- Industrielle Steuerungen: Gewährleistet die Zuverlässigkeit von SPS-Systemen und anderen Automatisierungskomponenten.
- Medizinische Geräte: Erhöht die Sicherheit und Präzision durch Reduzierung von Störsignalen.
- Telekommunikationsausrüstung: Verbessert die Signalqualität und reduziert Aussetzer.
Die Fähigkeit des Kondensators, auch bei erhöhten Temperaturen bis zu 105°C zuverlässig zu arbeiten, macht ihn zu einer robusten Wahl für anspruchsvolle Umgebungen.
Konstruktion und Materialgüte
Der PHE840 220N 300 – ist für seine Langlebigkeit und Zuverlässigkeit bekannt. Die Konstruktion basiert auf einem dielektrischen Material, das speziell für seine guten dielektrischen Eigenschaften und seine thermische Stabilität ausgewählt wurde. Die metallisierten Schichten sind präzise aufgebracht, um eine gleichmäßige und konsistente Leistung zu gewährleisten. Der Aufbau des Kondensators ist auf die Einhaltung der strengen X2-Sicherheitsnormen ausgelegt, was bedeutet, dass er so konzipiert ist, dass er auch im Fehlerfall keine Gefahr darstellt.
Produktspezifikationen im Detail
Hier finden Sie eine detaillierte Übersicht über die technischen Merkmale des PHE840 220N 300 – Funkentstörkondensators:
| Merkmal | Spezifikation |
|---|---|
| Typ | Funkentstörkondensator, X2 |
| Kapazität | 220 nF (Nanofarad) |
| Nennspannung | 300 V AC (Wechselspannung) |
| Rastermaß (RM) | 15,0 mm |
| Maximale Betriebstemperatur | 105°C |
| Toleranz | ±20% |
| Dielektrisches Material | Metallisiertes Polypropylen. Dieses Material bietet eine ausgezeichnete dielektrische Festigkeit, geringe Verluste und eine gute Selbstheilungsfähigkeit, was für die Langlebigkeit des Kondensators entscheidend ist. |
| Sicherheitsklassifizierung | X2 (gemäß IEC 60384-14). Diese Klassifizierung bedeutet, dass der Kondensator für den Anschluss an die Netzversorgung geeignet ist und im Falle eines Durchschlags keinen gefährlichen Stromfluss zum Gerät oder zum Benutzer zulässt. |
| Konstruktion | Axial- oder Radialbauweise (modellabhängig, aber typisch für X2-Kondensatoren). Die Bauweise ist auf Robustheit und einfache Integration in Schaltungen ausgelegt. Die Anschlussdrähte sind verzinnter Kupferdraht für gute Lötbarkeit und Korrosionsbeständigkeit. |
| Anwendungsgebiete | EMI/RFI-Filterung, Netzspannungsfilterung, PFC-Schaltungen (Power Factor Correction), Entkopplung von Schaltnetzteilen, Schutzschaltungen. |
Vorteile im Überblick
- Verbesserte Signalintegrität: Reduziert effektiv Rauschen und Störsignale für klarere und stabilere Elektronik.
- Hohe Zuverlässigkeit: X2-Klassifizierung und robuste Konstruktion für sicheren Betrieb.
- Breiter Temperaturbereich: Geeignet für anspruchsvolle Umgebungsbedingungen dank 105°C maximaler Betriebstemperatur.
- Vielseitige Anwendung: Ideal für Netzteile, Motorsteuerungen, Industrieautomation und mehr.
- Langlebigkeit: Hochwertige Materialien und präzise Fertigung gewährleisten eine lange Lebensdauer.
- Einfache Integration: Standardisiertes Rastermaß (RM 15,0 mm) für problemlose Montage auf Leiterplatten.
- Kosteneffiziente Lösung: Bietet erstklassige Entstörleistung zu einem wettbewerbsfähigen Preis.
Häufig gestellte Fragen zu PHE840 220N 300 – Funkentstörkondensator, X2, 220 nF, 300 V, RM 15,0, 105°C, 20%
Was bedeutet die X2-Klassifizierung genau?
Die X2-Klassifizierung nach IEC 60384-14 bedeutet, dass der Kondensator für den direkten Anschluss an die Netzspannung konzipiert ist. Im Falle eines internen Fehlers (Durchschlag) ist er so konstruiert, dass er den Stromfluss begrenzt und keine Gefahr für Personen oder Geräte darstellt. Dies unterscheidet ihn von X1-Kondensatoren, die höhere Spannungsspitzen aushalten, aber nicht die gleichen Sicherheitsanforderungen im Fehlerfall erfüllen.
In welchen Fällen ist die Verwendung eines X2-Kondensators unerlässlich?
Ein X2-Kondensator ist unerlässlich, wenn die Anwendung direkt an die Netzwechselspannung (z.B. 230V Netz) angeschlossen ist und eine Entstörung oder eine sichere Ausfallcharakteristik erforderlich ist. Dies ist typisch für Netzteile, Netzeingangsfilter, sowie in Geräten, bei denen die Sicherheit von entscheidender Bedeutung ist, wie z.B. in Haushaltsgeräten oder industrieller Steuerungstechnik.
Kann ich diesen Kondensator auch in DC-Anwendungen einsetzen?
Ja, grundsätzlich kann dieser Kondensator auch in DC-Anwendungen (Gleichspannung) verwendet werden, solange die Nennspannung von 300V nicht überschritten wird. Die X2-Klassifizierung bezieht sich primär auf die Sicherheit bei AC-Netzanschlüssen, die Funktionalität als Entstörkomponente bleibt jedoch auch bei DC-Anwendung erhalten.
Was ist der Unterschied zwischen 20% und einer niedrigeren Toleranz wie 10% oder 5%?
Die Toleranz gibt an, wie stark die tatsächliche Kapazität von dem aufgedruckten Nennwert abweichen darf. Eine Toleranz von 20% bedeutet, dass die tatsächliche Kapazität zwischen 176 nF und 264 nF liegen kann (220 nF ± 20%). Für allgemeine Entstörungszwecke ist dies oft ausreichend. Für sehr präzise Schaltungen, bei denen exakte Kapazitätswerte entscheidend sind (z.B. in Oszillatoren oder Filtern mit schmaler Bandbreite), sind Kondensatoren mit geringerer Toleranz besser geeignet.
Wie beeinflusst die maximale Betriebstemperatur von 105°C die Leistung?
Eine hohe maximale Betriebstemperatur von 105°C bedeutet, dass der Kondensator auch bei erhöhten Umgebungstemperaturen oder durch Eigenerwärmung in einem Gerät stabil und zuverlässig funktioniert. Dies verlängert die Lebensdauer des Kondensators und gewährleistet eine gleichbleibende Leistung, selbst wenn das Gerät unter Last steht oder in warmen Umgebungen betrieben wird.
Was ist das Rastermaß (RM) und warum ist es wichtig?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten der beiden Anschlussbeine (Pins) des Kondensators an. Ein RM von 15,0 mm ist ein gängiger Standard, der die Montage auf vielen Standard-Leiterplatten mit automatisierten Bestückungssystemen oder auch manuell erleichtert. Es ist wichtig, das korrekte Rastermaß zu wählen, damit der Kondensator physisch auf die vorgesehene Leiterplatte passt.
Ist dieser Kondensator für den Einsatz in Schutzkreisen geeignet?
Ja, der PHE840 220N 300 – Funkentstörkondensator ist aufgrund seiner X2-Sicherheitsklassifizierung und seiner Fähigkeit, Störsignale zu absorbieren, hervorragend für den Einsatz in Schutzkreisen geeignet. Er hilft dabei, die Elektronik vor schädlichen transienten Überspannungen und Rauschen zu schützen und trägt so zur Gesamtsicherheit und Zuverlässigkeit des Systems bei.
