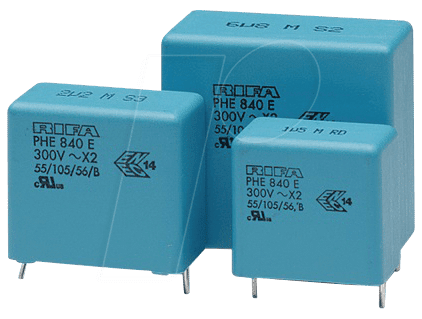

PHE840 100NB275 – Der Funkentstörkondensator für zuverlässige EMV-Leistung
Der PHE840 100NB275 ist Ihr unverzichtbarer Partner zur effektiven Reduzierung unerwünschter elektromagnetischer Störungen (EMI) und RFI (Radio Frequency Interference) in einer Vielzahl elektronischer Geräte. Dieser X2-Funkentstörkondensator eignet sich ideal für Ingenieure, Entwickler und Technikenthusiasten, die höchste Anforderungen an Signalintegrität und Geräteperformance stellen und potenzielle Störquellen proaktiv eliminieren möchten.
Hocheffiziente Entstörung mit X2-Klasse Technologie
Der PHE840 100NB275 repräsentiert die nächste Generation von Funkentstörkondensatoren. Seine X2-Klassifizierung signalisiert eine robuste Konstruktion, die speziell für den Einsatz in Netzfilteranwendungen konzipiert ist. Im Gegensatz zu Standardkondensatoren, die oft nur eine begrenzte Entstörleistung bieten, ist der PHE840 100NB275 darauf ausgelegt, Spitzenspannungen standzuhalten und ein breites Spektrum an Frequenzen effektiv zu dämpfen. Dies gewährleistet eine saubere Stromversorgung und minimiert die Aussendung von Störsignalen, was für die Einhaltung strenger EMV-Normen unerlässlich ist.
Präzise Spezifikationen für maximale Kompatibilität
Die präzise Abstimmung der elektrischen Eigenschaften des PHE840 100NB275 macht ihn zur überlegenen Wahl für anspruchsvolle Anwendungen. Mit einer Kapazität von 100 Nanofarad (nF) und einer maximalen Betriebsspannung von 275 Volt Wechselspannung (V AC) bietet dieser Kondensator eine ideale Balance für die Entstörung von Netzspannungen in Europa und anderen Regionen mit ähnlichen Netzfrequenzen. Der Rastermaß von 15,0 mm ermöglicht eine kompakte Montage auf Leiterplatten, während die zulässige Betriebstemperatur bis zu 105°C eine hohe Zuverlässigkeit auch unter widrigen Umgebungsbedingungen sicherstellt. Die Toleranz von 20% ist für die meisten Entstöranwendungen mehr als ausreichend und trägt zur Kosteneffizienz bei, ohne die Leistung signifikant zu beeinträchtigen.
Vorteile des PHE840 100NB275 im Überblick
- Garantierte EMV-Konformität: Reduziert effektiv Störspannungen und Störströme, um die Einhaltung relevanter EMV-Richtlinien zu erleichtern.
- Hohe Spannungsfestigkeit: Die X2-Klassifizierung schützt vor transienten Überspannungen und gewährleistet Langlebigkeit.
- Breites Frequenzspektrum: Effiziente Entstörung über einen weiten Frequenzbereich, von niederfrequenten Netzstörungen bis hin zu höherfrequenten Störsignalen.
- Langlebigkeit und Zuverlässigkeit: Die Konstruktion für den Betrieb bis 105°C garantiert einen stabilen Betrieb auch in thermisch anspruchsvollen Umgebungen.
- Platzsparende Montage: Das moderate Rastermaß von 15,0 mm ermöglicht eine dichte Bestückung von Leiterplatten.
- Kosteneffiziente Lösung: Bietet eine ausgezeichnete Leistung zu einem wettbewerbsfähigen Preis, ideal für Serienfertigung und professionelle Anwendungen.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Geräten, von Haushaltsgeräten bis hin zu industriellen Steuerungen und Netzteilen.
Technische Spezifikationen und Materialanalyse
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Funkentstörkondensator (X2) |
| Modellnummer | PHE840 100NB275 |
| Kapazität | 100 nF (Nanofarad) |
| Nennspannung (AC) | 275 V (Volt Wechselspannung) |
| Rastermaß (RM) | 15,0 mm (Millimeter) |
| Maximale Betriebstemperatur | 105°C (Grad Celsius) |
| Toleranz | ±20% |
| Dielektrikum | Metallisiertes Polypropylen (MKP): Dieses Hochleistungsmaterial bietet hervorragende dielektrische Eigenschaften, geringe Verluste, hohe Isolationsfestigkeit und Stabilität über einen weiten Temperaturbereich. Es ist die Grundlage für die zuverlässige und lang anhaltende Entstörleistung. |
| Gehäusematerial | Flammhemmendes Kunststoffgehäuse gemäß UL94 V-0: Bietet nicht nur mechanischen Schutz, sondern auch essentielle Sicherheit durch seine Feuerwiderstandsfähigkeit, was ihn für viele Sicherheitsanwendungen qualifiziert. |
| Anschlussart | Axiale Lötanschlüsse: Standardisierte und robuste Anschlüsse für einfache und sichere Lötverbindungen auf Leiterplatten. |
| Zulassungen | Konform gemäß relevanten Normen für X2-Kondensatoren (z.B. EN 60384-14): Stellt sicher, dass das Produkt die globalen Qualitäts- und Sicherheitsstandards erfüllt. |
| Einsatzgebiete | Netzfilter, Schaltnetzteile, Haushaltsgeräte, industrielle Steuerungen, Beleuchtungstechnik, Motorsteuerungen, überall dort, wo EMV-Probleme gelöst werden müssen. |
Anwendungsbereiche und technische Vorteile
Der PHE840 100NB275 ist ein essenzieller Bestandteil für die Entwicklung und Herstellung von Geräten, die strenge EMV-Richtlinien erfüllen müssen. Seine primäre Funktion liegt in der Filterung von Gleichtakt- und/oder Gegentaktstörungen, die über die Netzleitungen in ein Gerät ein- oder ausströmen können. Dies ist insbesondere bei Geräten mit Schaltnetzteilen, Motoren oder schnellen Schaltvorgängen von entscheidender Bedeutung. Durch die Platzierung in einem Netzfilter, typischerweise zwischen den Netzanschlüssen und der weiteren Schaltung, absorbiert der Kondensator unerwünschte Frequenzen und leitet sie sicher ab, wodurch die Signalintegrität der Hauptschaltung geschützt wird.
Die Auswahl eines metallisierten Polypropylen-Dielektrikums (MKP) ist kein Zufall. Dieses Material zeichnet sich durch eine hohe spezifische Energie speichern, geringe dielektrische Verluste und eine ausgezeichnete Stabilität der Kapazität über Temperaturschwankungen hinweg aus. Dies garantiert eine konsistente Entstörleistung auch unter wechselnden Betriebsbedingungen. Die Selbstheilungsfähigkeit von MKP-Kondensatoren bietet eine zusätzliche Sicherheitsebene; bei kleinen Durchschlägen im Dielektrikum können sich diese selbst reparieren, was die Lebensdauer des Kondensators verlängert und die Zuverlässigkeit des Gesamtsystems erhöht.
Die X2-Klassifizierung bedeutet, dass der Kondensator für den direkten Anschluss an das Stromnetz (AC-Netz) und für die Ableitung zu Erde ausgelegt ist. Er ist in der Lage, transiente Spannungsspitzen von bis zu 2.500 Volt zu absorbieren, was weit über die typischen Spitzenwerte im Stromnetz hinausgeht und somit einen effektiven Schutz vor gefährlichen Überspannungen bietet. Dies macht den PHE840 100NB275 zu einer kritischen Komponente für die Sicherheit und Zuverlässigkeit elektronischer Geräte.
FAQ – Häufig gestellte Fragen zu PHE840 100NB275 – Funkentstörkondensator, X2, 100 nF, 275 V, RM 15,0, 105°C, 20%
Was ist die Hauptfunktion eines Funkentstörkondensators wie dem PHE840 100NB275?
Ein Funkentstörkondensator dient dazu, unerwünschte elektromagnetische Störungen (EMI) und Hochfrequenzstörungen (RFI) zu reduzieren. Er wird typischerweise in Netzfiltern eingesetzt, um zu verhindern, dass diese Störungen in ein elektronisches Gerät eindringen oder vom Gerät abgestrahlt werden.
Warum ist die X2-Klassifizierung wichtig?
Die X2-Klassifizierung bedeutet, dass der Kondensator für den direkten Anschluss an das Stromnetz (AC-Netz) konzipiert ist und eine hohe Spannungsfestigkeit gegen transiente Überspannungen aufweist. Dies ist entscheidend für die Sicherheit und Zuverlässigkeit in Netzanwendungen.
Wo wird der PHE840 100NB275 typischerweise eingesetzt?
Er findet breite Anwendung in Netzteilen, Schaltnetzteilen, Haushaltsgeräten (wie Waschmaschinen, Kühlschränken), industriellen Steuerungen, LED-Treibern und anderen elektronischen Geräten, die mit dem Stromnetz verbunden sind und EMI-Probleme aufweisen oder vermeiden müssen.
Was bedeutet das Rastermaß (RM) von 15,0 mm?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten der beiden Anschlussbeine des Kondensators an. Ein RM von 15,0 mm ist ein Standardmaß, das eine einfache und platzsparende Montage auf den meisten Leiterplatten ermöglicht.
Ist eine Toleranz von 20% für Entstörzwecke ausreichend?
Ja, für die meisten Funkentstörungsanwendungen ist eine Toleranz von 20% völlig ausreichend. Die Hauptfunktion liegt in der Dämpfung von Störfrequenzen, und die genaue Kapazität ist hierbei zweitrangig im Vergleich zu Entstörfiltern, die präzisere Kapazitätswerte erfordern.
Was sind die Vorteile von metallisiertem Polypropylen (MKP) als Dielektrikum?
MKP-Kondensatoren bieten eine hohe Spannungsfestigkeit, geringe Verluste, ausgezeichnete Temperaturstabilität und Selbstheilungseigenschaften. Dies gewährleistet eine hohe Zuverlässigkeit und Langlebigkeit des Kondensators, selbst unter anspruchsvollen Betriebsbedingungen.
Wie unterscheidet sich der PHE840 100NB275 von einem Y2-Kondensator?
X2-Kondensatoren sind für Gleichtakt- und Gegentaktentstörung im Netz gedacht und werden in der Regel zwischen den Phasen- oder Neutralleitern und der Erde (oder zwischen den Leitern) platziert. Y2-Kondensatoren sind spezifisch für die Ableitung von Störungen zur Erde ausgelegt und haben andere Sicherheitsanforderungen bezüglich der Durchschlagsfestigkeit.
