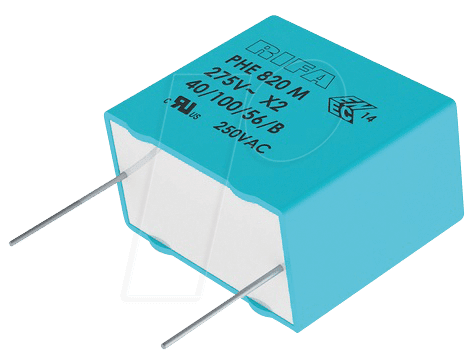

Entstören Sie Ihre Elektronik mit Präzision: Der PHE820 47N 300 – Ihr X2 Funkentstörkondensator
Sie suchen nach einer zuverlässigen Lösung zur elektromagnetischen Verträglichkeitsprüfung (EMV) und zur Reduzierung unerwünschter Störsignale in Ihren elektronischen Schaltungen? Der PHE820 47N 300 – Funkentstörkondensator, X2, 47 nF, 300 V, RM 15,0, 100°C, 20% ist die ideale Wahl für Entwickler, Ingenieure und anspruchsvolle Heimwerker, die höchste Ansprüche an die Signalintegrität und die Betriebssicherheit ihrer Geräte stellen.
Die Vorteile des PHE820 47N 300 – Funkentstörkondensators
Dieser X2-Kondensator wurde speziell entwickelt, um Spitzenströme und Störspannungen effektiv zu absorbieren und so die Lebensdauer Ihrer empfindlichen elektronischen Komponenten zu verlängern und die Funktionalität Ihrer Geräte zu gewährleisten. Im Gegensatz zu Standardlösungen, die oft nur eine begrenzte Entstörungsfähigkeit aufweisen, bietet der PHE820 eine überlegene Performance durch seine spezielle Bauweise und Materialauswahl.
- Zuverlässige Funkentstörung: Effektive Unterdrückung von hochfrequenten Störungen (HF-Störungen), die durch Schaltvorgänge oder externe Einflüsse entstehen können.
- Sicherheit nach X2-Norm: Erfüllt die strengen Anforderungen der X2-Sicherheitsklasse, was eine sichere Anwendung in Netzleitungsfiltern und als Querleitungs-Kondensator ermöglicht.
- Hohe Kapazität und Spannungsfestigkeit: Mit 47 nF und 300 V bietet er ausreichend Spielraum für diverse Applikationen im Niederspannungsbereich.
- Optimale thermische Belastbarkeit: Die Betriebstemperatur bis 100°C ermöglicht den Einsatz auch in anspruchsvollen Umgebungen.
- Geringe Toleranz für Präzision: Eine Toleranz von 20% gewährleistet eine konstante und berechenbare Entstörcharakteristik.
- Kompaktes Design: Der Rastermaß von 15,0 mm erlaubt eine platzsparende Integration in bestehende Schaltungen.
Technische Spezifikationen und Qualitätsmerkmale
Der PHE820 47N 300 – Funkentstörkondensator zeichnet sich durch seine hochwertigen Komponenten und seine präzise Fertigung aus. Die Konstruktion ist auf Langlebigkeit und optimale Leistungsfähigkeit ausgelegt. Die Auswahl der Materialien und die Einhaltung der Fertigungstoleranzen sind entscheidend für seine herausragende Funktion als EMV-Filterkomponente.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Funkentstörkondensator |
| Sicherheitsklasse | X2 |
| Kapazität | 47 nF (Nanofarad) |
| Nennspannung | 300 V (Volt) AC |
| Rastermaß (RM) | 15,0 mm |
| Maximale Betriebstemperatur | 100°C |
| Toleranz | ± 20% |
| Dielektrikum | Metallisiertes Polypropylen (MKP) – Bietet exzellente dielektrische Eigenschaften, geringe Verluste und hohe Stabilität über einen weiten Temperaturbereich. |
| Gehäusematerial | Flammhemmendes Kunststoffgehäuse gemäß UL94V-0 – Gewährleistet höchste Sicherheitsstandards und Brandschutz. |
| Anschlussdrähte | Verzinnte Kupferdrähte – Für zuverlässige Lötverbindungen und gute elektrische Leitfähigkeit. |
| Einsatzgebiet | Netzfilter, Energiesparlampen, Schaltnetzteile, Unterhaltungselektronik, Haushaltsgeräte, industrielle Steuerungen – Überall dort, wo EMV-Entstörung erforderlich ist. |
Anwendungsbereiche und Einsatzmöglichkeiten
Der PHE820 47N 300 – Funkentstörkondensator ist eine essentielle Komponente für eine Vielzahl von elektronischen Anwendungen, bei denen die Reduzierung von elektromagnetischen Störungen und die Einhaltung von EMV-Richtlinien von höchster Bedeutung sind. Seine Vielseitigkeit und Zuverlässigkeit machen ihn zu einem unverzichtbaren Bauteil für professionelle Schaltungen und anspruchsvolle Projekte.
- Netzfilter und EMV-Schutz: In Netzeingangsfiltern spielt dieser Kondensator eine entscheidende Rolle bei der Unterdrückung von Störsignalen, die über das Stromnetz in die Geräte gelangen können. Dies ist essenziell für die Funktionalität und die Lebensdauer angeschlossener Komponenten.
- Schaltnetzteile: Schaltnetzteile sind bekannt für die Erzeugung von Hochfrequenzstörungen. Der PHE820 hilft, diese Störungen zu glätten und die Ausgangsspannung zu stabilisieren, was für eine saubere Stromversorgung sorgt.
- Energiesparlampen und LED-Treiber: In diesen energieeffizienten Beleuchtungslösungen werden häufig Schaltkreise eingesetzt, die von einer zuverlässigen Entstörung profitieren, um Flimmern zu vermeiden und die Lebensdauer zu erhöhen.
- Industrielle Steuerungen und Automatisierung: In industriellen Umgebungen ist eine hohe Störfestigkeit unerlässlich. Der PHE820 trägt dazu bei, dass Steuerungsgeräte und Sensoren auch unter rauen Bedingungen zuverlässig arbeiten.
- Unterhaltungselektronik: Von Hi-Fi-Anlagen bis hin zu Computern – eine gute EMV-Entstörung sorgt für eine klare Signalübertragung und verhindert unerwünschte Nebengeräusche oder Interferenzen.
- Haushaltsgeräte: Auch in Waschmaschinen, Kühlschränken und anderen Haushaltsgeräten, die mit elektronischen Steuerungen ausgestattet sind, leistet der PHE820 einen wichtigen Beitrag zur Betriebssicherheit und zur Reduzierung von Störungen im Stromnetz.
FAQ – Häufig gestellte Fragen zu PHE820 47N 300 – Funkentstörkondensator, X2, 47 nF, 300 V, RM 15,0, 100°C, 20%
Was bedeutet die X2-Klassifizierung bei diesem Kondensator?
Die X2-Klassifizierung gibt an, dass der Kondensator für den Einsatz in Netzleitungsfiltern zugelassen ist und über eine erhöhte Sicherheitsreserve verfügt, um bei Ausfall nicht zur Gefahrenquelle zu werden. Er ist für die Anwendung zwischen Phase und Neutralleiter (oder Phase und Erde) konzipiert und kann höhere transienten Spannungen aushalten als Kondensatoren der Klasse X1.
Warum ist eine Kapazität von 47 nF für die Funkentstörung sinnvoll?
47 nF ist ein gängiger und effektiver Wert für viele Entstöranwendungen im Niederspannungsbereich. Diese Kapazität bietet eine gute Balance zwischen der Fähigkeit, hochfrequente Störungen zu filtern, und der Vermeidung von Problemen wie zu schnellem Entladen oder übermäßiger Strombelastung.
Kann der PHE820 in Gleichstromschaltungen (DC) verwendet werden?
Obwohl der Kondensator für Wechselspannungen (AC) bis 300 V spezifiziert ist, kann er unter Berücksichtigung der Spannungsfestigkeit auch in DC-Anwendungen eingesetzt werden. Die primäre Funktion als Funkentstörkondensator ist jedoch auf AC-Anwendungen ausgelegt.
Was passiert, wenn die Umgebungstemperatur über 100°C liegt?
Eine Überschreitung der maximalen Betriebstemperatur von 100°C kann die Lebensdauer und die Leistung des Kondensators beeinträchtigen. In solchen Fällen ist ein Kondensator mit einer höheren Temperaturbeständigkeit oder eine Anpassung der Kühlung erforderlich, um eine zuverlässige Funktion zu gewährleisten.
Wie wirkt sich die 20% Toleranz auf die Leistung aus?
Eine Toleranz von 20% ist für die meisten Funkentstörungsanwendungen ausreichend. Sie bedeutet, dass die tatsächliche Kapazität des Kondensators um bis zu 20% von den Nennwerten abweichen kann. Für Anwendungen, die eine extrem präzise Kapazität erfordern, müssten Kondensatoren mit geringerer Toleranz gewählt werden.
Welche Vorteile bietet das RM 15,0 mm Rastermaß?
Das Rastermaß von 15,0 mm ist ein Standardmaß für viele Leiterplatten (PCBs). Dieses Maß ermöglicht eine einfache und platzsparende Bestückung auf gängigen Platinenlayouts und erleichtert die Integration in bestehende Designs.
Ist dieser Kondensator für den Einsatz in empfindlichen Audio- oder Videoschaltungen geeignet?
Ja, die Fähigkeit des PHE820, unerwünschte Störsignale zu reduzieren, macht ihn auch für den Einsatz in Audio- und Videogeräten vorteilhaft, um die Signalreinheit zu verbessern und Rauschen zu minimieren.
