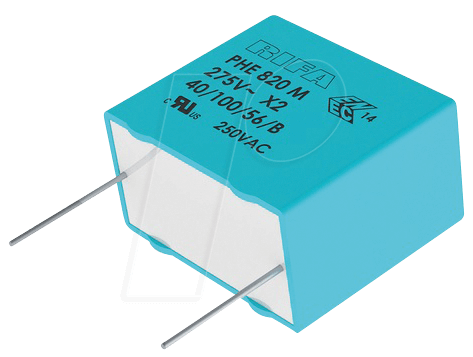

PHE820 220N 300 – Ihr Experte für zuverlässige Funkentstörung
Störende elektromagnetische Interferenzen (EMI) können die Leistung Ihrer elektronischen Geräte beeinträchtigen und sogar zu Systemausfällen führen. Der Funkentstörkondensator PHE820 220N 300 wurde speziell entwickelt, um diese unerwünschten Störsignale effektiv zu eliminieren und die Integrität Ihrer Schaltungen zu gewährleisten. Er ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die höchste Zuverlässigkeit und saubere Signalpfade in ihren Anwendungen benötigen.
Warum der PHE820 220N 300 die überlegene Wahl ist
Im Gegensatz zu Standardkondensatoren, die oft Kompromisse bei der Leistungsfähigkeit oder Langlebigkeit eingehen, bietet der PHE820 220N 300 eine herausragende Entstörungsleistung, kombiniert mit robuster Bauweise und thermischer Stabilität. Seine X2-Klassifizierung gemäß IEC 60384-14 garantiert eine sichere Anwendung in Netzteilen und empfindlichen Schaltungen. Die präzise Kapazität von 220 nF und die hohe Spannungsfestigkeit von 300 V AC machen ihn zu einer universellen Komponente für eine Vielzahl von Anwendungen, wo herkömmliche Lösungen an ihre Grenzen stoßen.
Technische Überlegenheit und Anwendungsvielfalt
Der PHE820 220N 300 ist ein Funkentstörkondensator der Klasse X2, was bedeutet, dass er speziell für den Einsatz in Netzanschlussschaltungen konzipiert ist. Diese Klassifizierung versichert, dass der Kondensator auch im Falle eines Defekts keine Gefahr darstellt und die Schaltung vor potenziellen Durchbrüchen schützt. Die Bemessungsspannung von 300 V AC ermöglicht seinen Einsatz in einer breiten Palette von Geräten, von Haushaltsgeräten über industrielle Steuerungen bis hin zu Unterhaltungselektronik.
Die Kernfunktion dieses Kondensators liegt in seiner Fähigkeit, hochfrequente Störspannungen, die typischerweise durch Schaltvorgänge in Netzteilen oder durch andere elektronische Komponenten verursacht werden, effektiv zu dämpfen. Durch die Parallelschaltung zur Störquelle wird die Energie der unerwünschten Frequenzen absorbiert und in Wärme umgewandelt, wodurch eine saubere Spannungsversorgung und ein störungsfreier Betrieb der nachgeschalteten Schaltungen sichergestellt werden.
Mit einer Kapazität von 220 Nanofarad (nF) ist der PHE820 220N 300 optimal dimensioniert, um ein breites Spektrum an Störfrequenzen abzudecken, ohne dabei die gewünschten Signalfrequenzen zu beeinträchtigen. Der Anschluss-Rastermaß (RM) von 22,5 mm ermöglicht eine einfache Montage auf Standardleiterplatten (PCBs) und gewährleistet eine gute mechanische Stabilität.
Herausragende Merkmale und Vorteile
- Exzellente Funkentstörungsleistung: Effektive Reduzierung von elektromagnetischen Interferenzen (EMI) für saubere Signalpfade.
- X2-Klassifizierung: Erhöhte Sicherheit und Zuverlässigkeit, konform mit internationalen Normen für Netzanschlussschaltungen.
- Hohe Spannungsfestigkeit: 300 V AC für vielfältige Einsatzmöglichkeiten in Netzgeräten und Leistungselektronik.
- Präzise Kapazität: 220 nF für eine optimierte Entstörung über einen breiten Frequenzbereich.
- Robuste Konstruktion: Ausgelegt für den anspruchsvollen Einsatz und eine lange Lebensdauer.
- Thermisches Management: Eine maximale Betriebstemperatur von 100°C ermöglicht den Einsatz auch in Umgebungen mit erhöhter Wärmeentwicklung.
- Standard RM: 22,5 mm Rastermaß für einfache Integration in bestehende Designs und Standardleiterplatten.
- Geringe Toleranz: 20% Kapazitätstoleranz gewährleistet konsistente Performance.
Konstruktive Details und Materialqualitäten
Der PHE820 220N 300 basiert auf einer fortschrittlichen Folientechnologie, die eine hohe Energieabsorption und eine lange Lebensdauer gewährleistet. Die Dielektrika bestehen aus speziell ausgewählten metallisierten Polypropylenfolien, die sich durch ihre hervorragenden elektrischen Eigenschaften, wie geringe dielektrische Verluste und hohe Durchschlagsfestigkeit, auszeichnen. Diese Materialien sind entscheidend für die effektive Unterdrückung von Störsignalen, da sie die Energie der unerwünschten Frequenzen effizient in Wärme umwandeln können, ohne dabei ihre Integrität zu verlieren.
Die metallische Beschichtung der Folien dient als Elektrode und ermöglicht die fein abgestimmte Kapazität von 220 nF. Die Dicke und das Material dieser Beschichtung sind präzise kontrolliert, um eine exakte Kapazitätswahl zu erzielen und gleichzeitig eine hohe Zuverlässigkeit zu gewährleisten. Die Wicklung der Folien erfolgt unter streng kontrollierten Bedingungen, um eine hohe Packungsdichte und eine geringe Parasitäre Induktivität zu erreichen, was für die Hochfrequenzanwendung von entscheidender Bedeutung ist.
Das Gehäuse des Kondensators ist aus einem robusten, selbstverlöschenden Kunststoff gefertigt, der nicht nur für mechanischen Schutz sorgt, sondern auch im Brandfall höchste Sicherheitsstandards erfüllt. Die Anschlussdrähte sind aus verzinntem Kupfer gefertigt und bieten eine hervorragende Lötbarkeit und Korrosionsbeständigkeit, was eine sichere und dauerhafte Verbindung in der Anwendung gewährleistet.
Einsatzmöglichkeiten in der Praxis
Der PHE820 220N 300 ist aufgrund seiner Spezifikationen und seiner X2-Klassifizierung prädestiniert für den Einsatz in einer Vielzahl von Anwendungen, bei denen eine zuverlässige Funkentstörung unerlässlich ist:
- Netzfilter in Schaltnetzteilen: Zur Unterdrückung von hochfrequenten Störungen, die von der Schalteinheit erzeugt werden und die Stabilität der Ausgangsspannung beeinträchtigen könnten.
- Entkopplung in Leistungselektronik: Zur Glättung von Spannungsspitzen und zur Vermeidung von EMI-Abstrahlung in Anwendungen wie Wechselrichtern, Motorsteuerungen und Stromversorgungen.
- Geräte der Unterhaltungselektronik: In Fernsehern, Radios, Audiogeräten und Computern zur Gewährleistung eines klaren Signals und zur Vermeidung von Bild- oder Tonstörungen.
- Industrielle Steuerungen und Automatisierung: In SPS-Systemen, Sensorik und Aktorik, um die Zuverlässigkeit und Präzision von Steuerungsaufgaben zu gewährleisten.
- Haushaltsgeräte: In Waschmaschinen, Kühlschränken, Mikrowellen und anderen elektronisch gesteuerten Geräten, um deren störungsfreien Betrieb zu sichern.
- Medizintechnik: In diagnostischen und therapeutischen Geräten, wo höchste Zuverlässigkeit und Signalreinheit gefordert sind.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Funkentstörkondensator |
| Modellbezeichnung | PHE820 220N 300 |
| X-Klassifizierung | X2 |
| Nennkapazität | 220 nF (Nanofarad) |
| Nennspannung (AC) | 300 V |
| Anschluss-Rastermaß (RM) | 22,5 mm |
| Maximale Betriebstemperatur | 100°C |
| Kapazitätstoleranz | ±20% |
| Dielektrikum | Metallisiertes Polypropylen (MKP) |
| Gehäusematerial | Selbstverlöschender Kunststoff |
| Anschlussdrähte | Verzinntes Kupfer |
| Normkonformität | IEC 60384-14, RoHS-konform |
FAQ – Häufig gestellte Fragen zu PHE820 220N 300 – Funkentstörkondensator, X2, 220 nF, 300 V, RM 22,5, 100°C, 20%
Was bedeutet die X2-Klassifizierung bei diesem Kondensator?
Die X2-Klassifizierung gemäß der Norm IEC 60384-14 bedeutet, dass der Kondensator für den direkten Anschluss an das Stromnetz konzipiert ist und im Falle eines Defekts die elektrische Sicherheit nicht beeinträchtigt. Er ist speziell für Anwendungen in Netzfiltern und zur Unterdrückung von Gleichtaktstörungen vorgesehen.
Kann ich diesen Kondensator in Gleichstromschaltungen (DC) verwenden?
Ja, obwohl der PHE820 220N 300 für Wechselspannung (AC) mit 300 V spezifiziert ist, kann er auch in Gleichstromschaltungen verwendet werden, solange die maximale DC-Spannung die entsprechende AC-Spannung nicht überschreitet und die spezifischen Anforderungen der Schaltung erfüllt werden. Die Hauptfunktion der Entstörung bleibt auch im DC-Betrieb erhalten.
Welchen Einfluss hat die maximale Betriebstemperatur von 100°C?
Eine maximale Betriebstemperatur von 100°C bedeutet, dass der Kondensator auch in Umgebungen mit erhöhter Wärmeentwicklung zuverlässig funktioniert. Dies ist entscheidend für Anwendungen in geschlossenen Gehäusen oder in der Nähe von hitzeerzeugenden Komponenten, wo die Langlebigkeit und Stabilität des Kondensators gewährleistet sein muss.
Warum ist das Anschluss-Rastermaß (RM) von 22,5 mm wichtig?
Das Anschluss-Rastermaß von 22,5 mm ist ein Standardmaß für viele Leiterplatten. Ein konsistentes RM vereinfacht die Montage und Bestückung von Leiterplatten erheblich, da es eine direkte Kompatibilität mit vielen Standard-PCBs und Bestückungsautomaten gewährleistet.
Was versteht man unter „Funkentstörung“ und wie hilft dieser Kondensator dabei?
Funkentstörung, auch als EMI-Filterung (Elektromagnetische Interferenz) bekannt, bezieht sich auf die Reduzierung unerwünschter elektromagnetischer Signale. Diese Störungen können von vielen elektronischen Komponenten erzeugt werden und die Funktion anderer Geräte beeinträchtigen. Der PHE820 220N 300 wirkt wie ein „Kurzschluss“ für hochfrequente Störsignale und leitet diese sicher ab, wodurch die Signalqualität verbessert und die Zuverlässigkeit der Schaltung erhöht wird.
Wie wirkt sich die Kapazitätstoleranz von 20% auf die Leistung aus?
Eine Kapazitätstoleranz von 20% bedeutet, dass die tatsächliche Kapazität des Kondensators um bis zu 20% von seinem Nennwert (220 nF) abweichen kann. Für viele Funkentstörungsanwendungen, bei denen es auf eine effektive Dämpfung eines breiten Frequenzbereichs ankommt, ist diese Toleranz in der Regel ausreichend. Bei Anwendungen, die eine sehr präzise Kapazität erfordern, wären Kondensatoren mit geringerer Toleranz (z.B. ±5% oder ±10%) zu wählen.
