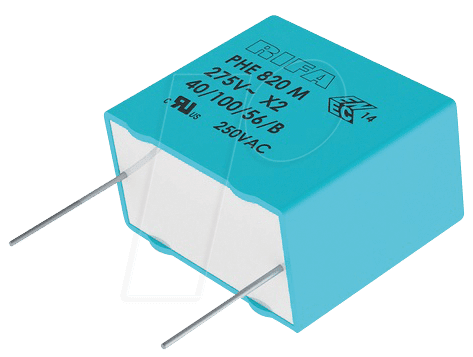

PHE820 100N 300 – Der Professionelle Funkentstörkondensator für Zuverlässige EMV-Lösungen
Störende elektromagnetische Interferenzen (EMI) können die Leistung elektronischer Geräte beeinträchtigen und in sensiblen Anwendungen zu Fehlfunktionen führen. Der PHE820 100N 300 Funkentstörkondensator, speziell konzipiert als X2-Typ mit 100 nF Kapazität und 300 V Spannungsfestigkeit, adressiert präzise diese Herausforderung. Er ist die ideale Wahl für Elektronikentwickler, Gerätehersteller und Wartungstechniker, die eine robuste und effektive Entkopplung und Filterung von Netzstörungen benötigen.
Überragende Entstöreffizienz: Die X2-Klassifizierung und ihre Bedeutung
Der PHE820 100N 300 zeichnet sich durch seine Klassifizierung als X2-Kondensator aus. Diese Kategorie ist speziell für den Einsatz in Netzfiltern und Anwendungen vorgesehen, bei denen eine direkte Verbindung zur Wechselstromversorgung besteht und eine erhöhte Zuverlässigkeit gegen Überspannungen gefordert ist. Im Gegensatz zu X1-Kondensatoren, die für höhere Stoßspannungen ausgelegt sind, bietet der X2-Typ eine optimierte Balance zwischen Schutz, Lebensdauer und Kosten für alltägliche Netzfilteranwendungen. Dies gewährleistet, dass Ihr Gerät nicht nur vor allgemeinen Störungen geschützt ist, sondern auch den typischen Netztransienten standhält, ohne die Funktionalität zu beeinträchtigen.
Präzise Spezifikationen für Maximale Leistung
Die detaillierten technischen Daten des PHE820 100N 300 ermöglichen eine exakte Integration in Ihre Schaltungen:
- Kapazität: 100 Nanofarad (nF) – Eine gängige und vielseitige Kapazität, die für eine breite Palette von Entstöranwendungen geeignet ist, um nieder- und mittelfrequente Störsignale effektiv zu dämpfen.
- Nennspannung: 300 Volt (V) Wechselspannung (AC) – Ausreichend dimensioniert für die meisten Netzversorgungen in Haushalts- und Industriegeräten, um eine sichere und zuverlässige Funktion zu gewährleisten.
- Rastermaß: 15,0 Millimeter (mm) – Ein standardisiertes Rastermaß, das eine einfache Montage auf Leiterplatten (PCBs) ermöglicht und Kompatibilität mit einer Vielzahl von Schaltungsdesigns sicherstellt.
- Maximale Betriebstemperatur: 100°C – Diese hohe Temperaturbeständigkeit gewährleistet die Zuverlässigkeit und Langlebigkeit des Kondensators auch unter anspruchsvollen Betriebsbedingungen und in Umgebungen mit erhöhter Umgebungstemperatur.
- Toleranz: ±20% – Eine übliche und praktikable Toleranz für Entstörkondensatoren, die eine zuverlässige Performance für die meisten Entstöraufgaben sicherstellt, ohne die Effektivität zu stark zu beeinträchtigen.
Vorteile, Die Überzeugen
Der PHE820 100N 300 bietet entscheidende Vorteile, die ihn zur bevorzugten Wahl für professionelle Anwendungen machen:
- Robuste Störunterdrückung: Durch die X2-Klassifizierung und die spezifischen elektrischen Eigenschaften liefert dieser Kondensator eine überlegene Unterdrückung von leitungsgebundenen Störsignalen, die von anderen elektronischen Geräten oder der Netzversorgung selbst erzeugt werden. Dies führt zu einer verbesserten Signalqualität und erhöhter Systemstabilität.
- Hohe Zuverlässigkeit und Langlebigkeit: Die Konstruktion und die Auswahl hochwertiger Materialien, wie sie für die 100°C Betriebstemperatur ausgelegt sind, garantieren eine lange Lebensdauer und eine konstante Leistung, selbst unter Dauerbelastung und in thermisch anspruchsvollen Umgebungen.
- Sicherheitsstandardkonformität: Als X2-Kondensator erfüllt das Bauteil die relevanten Sicherheitsnormen für den Einsatz in Verbindung mit dem Stromnetz, was für die CE-Kennzeichnung und die Zulassung Ihrer Produkte unerlässlich ist.
- Kosteneffiziente Lösung: Bietet ein optimales Preis-Leistungs-Verhältnis für Anwendungen, bei denen ein zuverlässiger, aber nicht überdimensionierter Schutz vor Netzstörungen erforderlich ist.
- Einfache Integration: Das standardisierte Rastermaß von 15,0 mm vereinfacht den Designprozess und die Bestückung auf Leiterplatten, was zu kürzeren Entwicklungszeiten und geringeren Fertigungskosten beiträgt.
Technische Spezifikationen im Detail
Um eine fundierte Entscheidung zu treffen, sind die detaillierten technischen Merkmale des PHE820 100N 300 entscheidend:
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Funkentstörkondensator |
| Klassifizierung | X2 (Sicherheitsklasse II) |
| Kapazität | 100 nF (Nanofarad) |
| Nennspannung | 300 V AC (Wechselspannung) |
| Rastermaß (RM) | 15,0 mm |
| Maximale Betriebstemperatur | 100°C |
| Kapazitätstoleranz | ±20% |
| Dielektrisches Material | Metallisiertes Polyester (typischerweise) – Bietet exzellente Selbstheilungseigenschaften und elektrische Stabilität. |
| Anschlussbeine | Verzinntes Kupferdraht – Für gute Lötbarkeit und mechanische Stabilität. |
| Einsatzbereiche | Netzfilter, Schaltnetzteile, Motorsteuerungen, Haushaltsgeräte, industrielle Steuerungen, POS-Geräte. |
| Gehäusematerial | Flammhemmendes Kunststoffgehäuse (typischerweise PBT oder ähnliches Material) – Erhöht die Sicherheit im Brandfall. |
Anwendungsgebiete: Wo der PHE820 100N 300 glänzt
Die Vielseitigkeit des PHE820 100N 300 macht ihn zu einer unverzichtbaren Komponente in einer Vielzahl von elektronischen Applikationen:
- Netzfilter für Geräte: In jedem Gerät, das an das öffentliche Stromnetz angeschlossen ist, spielt dieser Kondensator eine Schlüsselrolle in der EMI/RFI-Unterdrückung. Er filtert hochfrequente Störungen heraus, die von anderen Geräten in der Nähe oder von der Stromleitung selbst ausgehen.
- Schaltnetzteile (SMPS): Schaltnetzteile sind bekannt für die Erzeugung von hochfrequenten Störungen. Der PHE820 100N 300 hilft, diese Störungen zu minimieren und die Ausgangsstabilität zu verbessern.
- Motorsteuerungen und Frequenzumrichter: Diese Anwendungen erzeugen oft starke elektromagnetische Felder. Die Entkopplung durch den Kondensator schützt umliegende empfindliche Elektronik und sorgt für einen sauberen Betrieb.
- Haushaltsgeräte: Von Waschmaschinen über Kühlschränke bis hin zu Unterhaltungselektronik – überall dort, wo Netzanschluss und Elektronik zusammenkommen, ist eine zuverlässige Entstörung gefragt.
- Industrielle Automatisierung und Steuertechnik: In industriellen Umgebungen, wo die Zuverlässigkeit von entscheidender Bedeutung ist, verhindert der PHE820 100N 300 Ausfälle durch EMI und gewährleistet die Stabilität von Steuerungssystemen.
- Medizintechnik und Prüfgeräte: In diesen hochsensiblen Bereichen, in denen präzise Messungen und eine fehlerfreie Funktion unerlässlich sind, ist die EMI-Unterdrückung von höchster Priorität.
FAQ – Häufig gestellte Fragen zu PHE820 100N 300 – Funkentstörkondensator, X2, 100 nF, 300 V, RM 15,0, 100°C, 20%
Was bedeutet die X2-Klassifizierung bei Funkentstörkondensatoren?
Die X2-Klassifizierung ist eine internationale Norm, die den Einsatz von Kondensatoren beschreibt, die direkt an die Wechselstromversorgung angeschlossen werden können. Sie sind speziell dafür ausgelegt, Störsignale zu unterdrücken und die Sicherheit im Falle von Netztransienten zu gewährleisten. X2-Kondensatoren sind für den Einsatz in Netzfiltern konzipiert.
Warum ist die Betriebstemperatur von 100°C wichtig?
Eine hohe maximale Betriebstemperatur von 100°C bedeutet, dass der Kondensator auch unter anspruchsvollen thermischen Bedingungen zuverlässig funktioniert. Dies ist besonders wichtig in Gehäusen mit begrenzter Belüftung oder in Umgebungen mit erhöhter Umgebungstemperatur, um eine vorzeitige Alterung und einen Ausfall des Bauteils zu verhindern.
Kann ich diesen Kondensator in einer DC-Schaltung verwenden?
Ja, grundsätzlich können X2-Kondensatoren auch in Gleichstromschaltungen (DC) eingesetzt werden. Allerdings sind sie primär für AC-Anwendungen konzipiert, bei denen die Netzspannungen und typischen Netztransienten berücksichtigt werden müssen. Die Nennspannung von 300V AC entspricht einer höheren Gleichspannungsfestigkeit. Für reine DC-Anwendungen ohne Netzbezug gibt es oft spezialisiertere und kostengünstigere Kondensatortypen.
Was ist der Unterschied zwischen X1 und X2 Kondensatoren?
Der Hauptunterschied liegt in ihrer Widerstandsfähigkeit gegenüber Stoßspannungen. X1-Kondensatoren sind für höhere Stoßspannungen ausgelegt und werden in Anwendungen verwendet, bei denen ein höheres Risiko von Überspannungen besteht (z.B. in der Nähe von Blitzschlag-gefährdeten Bereichen). X2-Kondensatoren sind für die typischen Netztransienten in industriellen und häuslichen Umgebungen spezifiziert und bieten ein optimales Gleichgewicht zwischen Schutz und Kosten für die meisten Netzfilteranwendungen.
Wie beeinflusst die Kapazität von 100 nF die Leistung des Entstörfilters?
Die Kapazität von 100 nF ist ein entscheidender Parameter für die Filterwirkung. Sie bestimmt, welche Frequenzbereiche von Störsignalen effektiv gedämpft werden können. 100 nF ist eine gängige und vielseitige Wahl für die Unterdrückung von nieder- und mittelfrequenten Störungen im Netz, die oft von Netzteilen und anderen elektronischen Geräten generiert werden.
Was bedeutet das Rastermaß (RM) von 15,0 mm?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten der Anschlussbeine des Kondensators an. Ein RM von 15,0 mm ist ein Standardwert, der eine einfache Montage auf den meisten Standard-Leiterplatten (PCBs) mit entsprechenden Bohrungsmustern ermöglicht. Dies erleichtert das Design und die Bestückung der Leiterplatte.
Ist die Toleranz von ±20% für meine Anwendung ausreichend?
Eine Toleranz von ±20% ist für die meisten Funkentstör- und Netzfilteranwendungen völlig ausreichend. Die genaue Kapazität ist in diesen Fällen nicht so kritisch wie bei Präzisionsschaltungen wie Oszillatoren oder Zeitgebern. Die Hauptfunktion des Kondensators ist die Dämpfung von Störsignalen, und diese Funktion wird auch mit einer Toleranz von 20% zuverlässig erfüllt.
