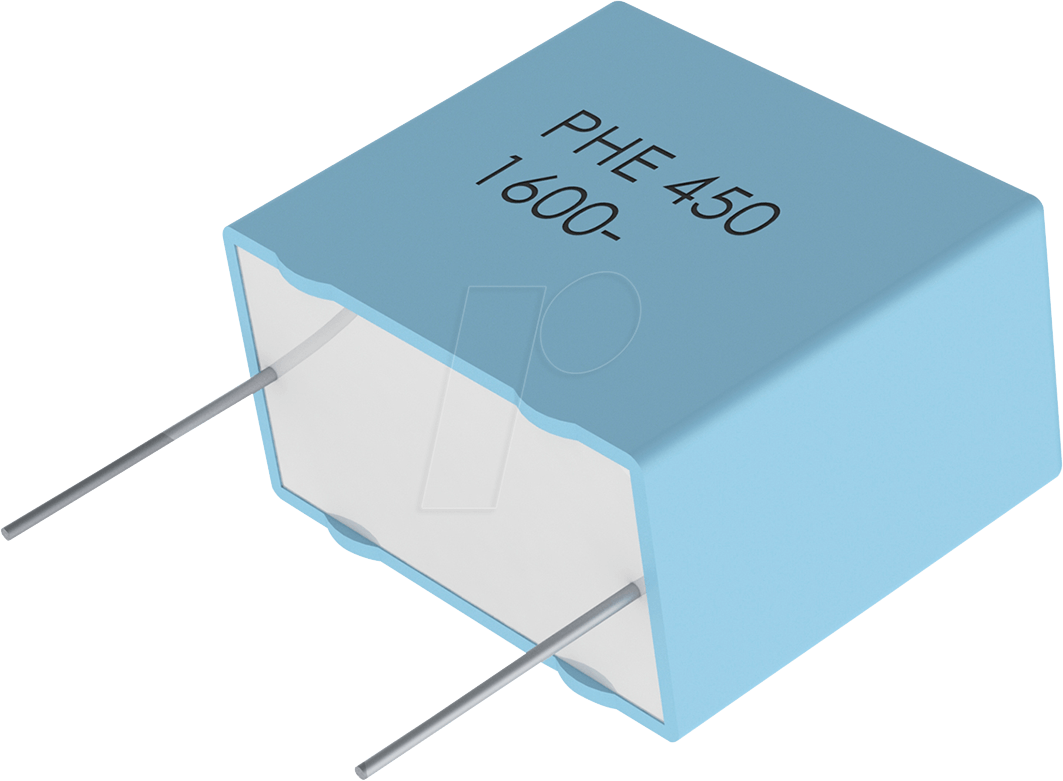

PHE450 2,2U 630 – Ihr Hochleistungs-Folienkondensator für anspruchsvolle Anwendungen
Wenn es um zuverlässige Energiefilterung und Energiespeicherung in anspruchsvollen elektronischen Schaltungen geht, sind Standardlösungen oft nicht ausreichend. Der PHE450 2,2U 630 – Folienkondensator mit einer Kapazität von 2,2µF und einer Spannungsfestigkeit von 630V ist die ideale Wahl für Ingenieure, Entwickler und anspruchsvolle Hobbyisten, die höchste Leistung, Langlebigkeit und thermische Stabilität benötigen. Seine fortschrittliche Dielektrikumstechnologie und die robuste Bauweise garantieren eine überlegene Performance, selbst unter extremen Betriebsbedingungen.
Herausragende Leistungsmerkmale des PHE450 2,2U 630
Der PHE450 2,2U 630 repräsentiert die Spitze der Folienkondensator-Technologie und bietet eine Reihe von Vorteilen, die ihn von konventionellen Kondensatoren abheben. Seine Konstruktion minimiert parasitäre Effekte wie ESR (Equivalent Series Resistance) und ESL (Equivalent Series Inductance), was zu einer verbesserten Effizienz und einer präziseren Signalverarbeitung führt. Die hohe Nennspannung von 630V ermöglicht den Einsatz in einer Vielzahl von Hochspannungsanwendungen, während die Betriebstemperatur von bis zu 105°C seine Zuverlässigkeit auch bei intensiver Belastung oder in warmen Umgebungen sicherstellt.
Optimale Einsatzgebiete und Anwendungsbereiche
Dieser spezielle Folienkondensator ist prädestiniert für Anwendungen, bei denen höchste Anforderungen an Stabilität, Langlebigkeit und Signalintegrität gestellt werden. Dazu gehören unter anderem:
- Leistungselektronik: In Schaltnetzteilen, Gleichstromzwischenkreisen und Frequenzumrichtern zur Glättung und Filterung von Spannungen.
- Audio- und Hi-Fi-Systeme: Als Koppelkondensator in Verstärkerschaltungen zur präzisen Signalübertragung ohne Verfärbung.
- Impuls- und Energiespeicheranwendungen: Für kurzzeitige hohe Stromabgaben, z.B. in Blitzgeräten oder Energiespeicherschaltungen.
- Industrielle Steuerungen: Wo hohe Zuverlässigkeit und lange Lebensdauer entscheidend sind.
- Entstörungsfilterung: Zur Unterdrückung von hochfrequenten Störungen in Stromversorgungsleitungen.
- Prototypenentwicklung und Laboranwendungen: Für präzise und stabile Schaltungen.
Technische Spezifikationen und überlegene Materialauswahl
Die herausragenden Eigenschaften des PHE450 2,2U 630 – Folienkondensators ergeben sich aus seiner sorgfältigen Konstruktion und der Wahl hochwertiger Materialien. Das Dielektrikum, typischerweise ein Polypropylen-Film, zeichnet sich durch seine exzellenten dielektrischen Eigenschaften, seine geringen Verluste und seine hohe Temperaturbeständigkeit aus. Die Metallisierung des Films ermöglicht eine selbstheilende Funktion, bei der sich kleine Durchschläge im Dielektrikum selbstständig schließen können, was die Lebensdauer des Kondensators signifikant verlängert.
Konstruktion und Aufbau
Der PHE450 2,2U 630 ist als Folienwickel-Kondensator aufgebaut. Mehrere Lagen des metallisierten Folienmaterials werden präzise aufgewickelt und anschließend in ein robustes Gehäuse eingegossen. Die Enden des Wickels sind über angeschweißte Anschlüsse nach außen geführt. Diese Bauweise gewährleistet eine hohe mechanische Festigkeit und schützt den Wickel effektiv vor Umwelteinflüssen wie Feuchtigkeit und Staub. Die Konstruktion ist auf die Minimierung von Verlusten und die Gewährleistung einer stabilen Kapazität über einen weiten Temperaturbereich optimiert.
Dielektrische Eigenschaften und Kapazitätsstabilität
Das verwendete Polypropylen-Dielektrikum bietet einen sehr niedrigen Verlustfaktor (tan δ), was bedeutet, dass nur sehr wenig Energie in Wärme umgewandelt wird, selbst bei hohen Frequenzen und Strömen. Dies ist entscheidend für die Effizienz von Leistungselektronik und die Signalreinheit in Audioschaltungen. Zudem zeigt Polypropylen eine ausgezeichnete Kapazitätsstabilität über einen breiten Temperaturbereich, was bedeutet, dass die tatsächliche Kapazität des Kondensators sich nicht signifikant mit der Temperatur ändert. Dies ist unerlässlich für präzise Schaltungen, die auf exakte Kapazitätswerte angewiesen sind.
Hohe Spannungsfestigkeit und thermische Belastbarkeit
Mit einer Nennspannung von 630V ist der PHE450 2,2U 630 für viele Hochspannungsanwendungen geeignet, bei denen weniger leistungsfähige Kondensatoren an ihre Grenzen stoßen würden. Die zulässige Betriebstemperatur von bis zu 105°C unterstreicht seine Robustheit und Zuverlässigkeit. Dies ermöglicht den Einsatz in Umgebungen mit erhöhter Umgebungstemperatur oder bei Anwendungen, die eine hohe Leistungsdichte aufweisen und somit zu einer internen Erwärmung führen.
Vergleich mit Standardlösungen – Der entscheidende Unterschied
Im Gegensatz zu Elektrolytkondensatoren, die zwar höhere Kapazitäten bei kleinerer Bauform bieten können, aber oft eine geringere Lebensdauer, eine höhere parasitäre Kapazität und eine Temperaturabhängigkeit aufweisen, bietet der PHE450 2,2U 630 eine überlegene Langlebigkeit, geringere Verluste und eine präzisere Performance. Seine Widerstandsfähigkeit gegen Spannungsspitzen und seine hohe Frequenzstabilität machen ihn zur bevorzugten Wahl für Anwendungen, bei denen Zuverlässigkeit und Langzeitstabilität oberste Priorität haben. Standard-Folienkondensatoren mit geringerer Spannungsfestigkeit oder niedrigerer Temperaturbeständigkeit können den Anforderungen moderner Schaltungen nicht gerecht werden und stellen ein Sicherheitsrisiko dar.
| Merkmal | Beschreibung |
|---|---|
| Typ | Folienkondensator |
| Modell | PHE450 2,2U 630 |
| Kapazität | 2,2 µF (Mikrofarad) |
| Nennspannung | 630 V DC (Gleichspannung) |
| Betriebstemperaturbereich | Bis 105 °C |
| Dielektrikum | Polypropylen (PP) |
| Bauform | Folienwickel, vergossen |
| Anschlussart | Axiale Anschlüsse, lötfähig |
| Verlustfaktor (tan δ) | Sehr gering, optimiert für Effizienz |
| Anwendungsbereiche | Leistungselektronik, Audio, Filterung, Energiespeicherung |
FAQ – Häufig gestellte Fragen zu PHE450 2,2U 630 – Folienkondensator, 2,2uF, 630V, 105°C
Kann der PHE450 2,2U 630 auch in AC-Schaltungen (Wechselspannung) eingesetzt werden?
Der PHE450 2,2U 630 ist primär für Gleichspannungsanwendungen (DC) spezifiziert. Die Nennspannung von 630V bezieht sich auf Gleichspannung. Für Wechselspannungsanwendungen sind spezielle AC-Kondensatoren erforderlich, die für höhere Spitzenströme und andere Belastungsprofile ausgelegt sind. Es ist entscheidend, die Spezifikationen des Kondensators sorgfältig zu prüfen und die korrekte Anwendung sicherzustellen.
Was bedeutet die Angabe 105°C für die Betriebstemperatur?
Die Angabe 105°C bedeutet, dass der Kondensator bei einer maximalen Umgebungstemperatur von 105 Grad Celsius zuverlässig und spezifikationsgerecht arbeiten kann. Dies ist eine hohe Temperaturbeständigkeit und ermöglicht den Einsatz in thermisch anspruchsvollen Umgebungen oder in Schaltungen mit hoher Leistungsdichte, die zu einer internen Erwärmung führen. Es ist jedoch ratsam, die tatsächliche Betriebstemperatur des Kondensators während des Betriebs zu überwachen, um eine Überlastung zu vermeiden.
Welche Vorteile bietet das Polypropylen-Dielektrikum?
Polypropylen (PP) als Dielektrikum bietet mehrere wesentliche Vorteile: Es hat einen sehr geringen Verlustfaktor (niedriger ESR und tan δ), was zu hoher Effizienz und geringer Erwärmung führt. Zudem weist es eine ausgezeichnete Kapazitätsstabilität über einen weiten Temperaturbereich auf und besitzt eine hohe Isolationswiderstand. Diese Eigenschaften machen es ideal für präzise und langlebige Schaltungen.
Wie unterscheidet sich dieser Folienkondensator von einem Elektrolytkondensator gleicher Kapazität?
Folienkondensatoren wie der PHE450 bieten im Vergleich zu Elektrolytkondensatoren eine deutlich höhere Lebensdauer, eine bessere Langzeitstabilität der Kapazität, geringere parasitäre Verluste (ESR und ESL) und eine höhere Frequenzstabilität. Elektrolytkondensatoren haben oft eine begrenzte Lebensdauer, können austrocknen und ihre Kapazität ändert sich stärker mit der Temperatur. Folienkondensatoren sind daher die bevorzugte Wahl für anspruchsvolle Filter- und Koppelanwendungen, bei denen Präzision und Zuverlässigkeit gefragt sind.
Ist die selbstheilende Eigenschaft des Kondensators bei jedem Durchschlag aktiv?
Die selbstheilende Eigenschaft von Folienkondensatoren (typischerweise bei metallisierten Folien) bedeutet, dass bei kleinen elektrischen Durchschlägen die metallisierte Schicht im Bereich des Durchschlags verdampft. Dies isoliert den Bereich und verhindert eine Kaskadierung des Fehlers. Bei kleineren Defekten kann der Kondensator dadurch weiterfunktionieren. Allerdings ist diese Eigenschaft nicht unbegrenzt und größere oder wiederholte Durchschläge können den Kondensator dennoch beschädigen oder zerstören.
Welche Art von Anschlüssen hat der PHE450 2,2U 630?
Der PHE450 2,2U 630 verfügt über axiale Anschlüsse. Dies sind leitfähige Drähte, die parallel zur Längsachse des Kondensatorgehäuses aus diesem herausgeführt sind. Diese Anschlüsse sind für das Löten auf Leiterplatten ausgelegt und ermöglichen eine sichere elektrische Verbindung im Schaltungsaufbau.
Warum ist die Nennspannung von 630V wichtig?
Die Nennspannung von 630V gibt die maximal zulässige Gleichspannung an, der der Kondensator dauerhaft ausgesetzt sein darf, ohne Schaden zu nehmen. Eine höhere Nennspannung als benötigt ist in der Regel kein Problem und kann sogar die Zuverlässigkeit erhöhen, da der Kondensator weniger beansprucht wird. Die Unterschreitung der Nennspannung ist jedoch kritisch und kann zu einem Durchschlag und der Zerstörung des Kondensators führen. Für Anwendungen mit Spannungen nahe oder über 630V sind Kondensatoren mit höherer Nennspannung erforderlich.
