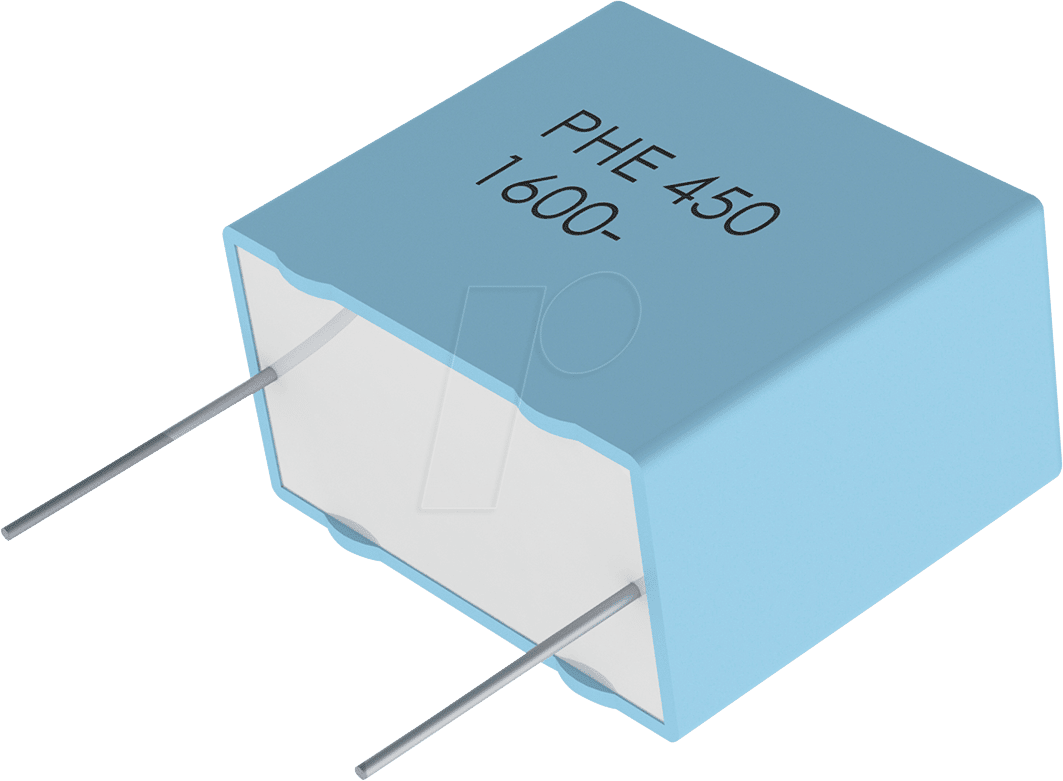

Hochleistungs-Folienkondensator PHE450 10N 2,5K: Maximale Zuverlässigkeit für anspruchsvolle Anwendungen
Wenn es um die Filterung, Entkopplung oder Energiespeicherung in elektronischen Schaltungen geht, wo höchste Anforderungen an Stabilität und Lebensdauer gestellt werden, stoßen herkömmliche Kondensatoren schnell an ihre Grenzen. Der PHE450 10N 2,5K – Folienkondensator mit 10nF Kapazität und einer beeindruckenden Nennspannung von 2500V ist die definitive Lösung für Ingenieure, Entwickler und anspruchsvolle Hobbyisten, die kompromisslose Performance und Langlebigkeit suchen.
Das Herzstück stabiler Schaltungen: Vorteile des PHE450 10N 2,5K
Der PHE450 10N 2,5K Folienkondensator unterscheidet sich signifikant von Standardlösungen durch seine herausragende Qualität und spezifischen Eigenschaften, die ihn zur überlegenen Wahl machen:
- Extrem hohe Spannungsfestigkeit: Mit einer Nennspannung von 2500V ist dieser Kondensator prädestiniert für Anwendungen, die hohe Spannungsspitzen oder Dauerspannungen aufweisen. Dies minimiert das Risiko von Durchschlägen und erhöht die Sicherheit und Zuverlässigkeit Ihrer Schaltungen erheblich.
- Präzise Kapazität und geringe Toleranz: Die exakt spezifizierte Kapazität von 10nF, kombiniert mit engen Toleranzen (typischerweise ±5% oder besser bei Folienkondensatoren dieser Klasse), gewährleistet eine präzise und vorhersagbare Schaltungsperformance. Dies ist entscheidend für Filterkreise, Oszillatoren und Timing-Anwendungen.
- Hervorragende Frequenzcharakteristik: Folienkondensatoren zeichnen sich durch niedrige ESR (Equivalent Series Resistance) und ESL (Equivalent Series Inductance) aus. Der PHE450 10N 2,5K bietet eine hervorragende Performance über einen weiten Frequenzbereich, was ihn ideal für Hochfrequenzanwendungen macht.
- Hohe Temperaturbeständigkeit: Die spezifizierte Betriebstemperatur bis 105°C ermöglicht den Einsatz in anspruchsvollen Umgebungen, in denen andere Kondensatoren versagen würden. Dies gewährleistet eine konstante Leistung auch unter thermischer Belastung.
- Lange Lebensdauer und hohe Zuverlässigkeit: Die hochwertige Dielektrikumsmaterialien und die robuste Bauweise des PHE450 10N 2,5K führen zu einer außergewöhnlich langen Lebensdauer, selbst unter permanenten Belastungen. Dies reduziert Wartungsaufwand und Ausfallraten.
- Geringe Selbstentladung: Für Anwendungen, bei denen die Ladung über längere Zeiträume gehalten werden muss, bietet dieser Folienkondensator eine geringe Selbstentladung, was für Energiespeicher- oder Pufferfunktionen von Vorteil ist.
Materialien und Konstruktion: Die Basis für überlegene Leistung
Der PHE450 10N 2,5K Folienkondensator basiert auf einer bewährten Technologie, die auf Langlebigkeit und Leistung ausgelegt ist. Das Dielektrikum besteht typischerweise aus Polypropylen (PP) oder einer ähnlichen hochwertigen Polymerfolie. Diese wird in einem metallisierten Verfahren mit einer dünnen Schicht aus Aluminium oder Zink bedampft, was zu einer sehr hohen Spannungsfestigkeit und Selbstheilungsfähigkeit führt. Bei einem Durchschlag in einem kleinen Bereich der Metallisierung verdampft die dünne Schicht lokal, und der Kondensator behält seine Funktion, wenn auch mit geringfügig veränderter Kapazität. Dies ist ein entscheidender Vorteil gegenüber anderen Kondensatortypen und trägt maßgeblich zur Zuverlässigkeit bei.
Die Wickeltechnik, bei der die metallisierte Folie und die isolierende Dielektrikumfolie (oft ebenfalls Polypropylen) in Lagen aufgewickelt werden, ist entscheidend für die Kapazität und die Spannungsfestigkeit. Die Enden der metallisierten Schichten werden durch Anbringen von Anschlüssen kontaktiert. Die Kapselung erfolgt üblicherweise in einem robusten Kunststoffgehäuse, das mechanischen Schutz und elektrische Isolation bietet und die Einhaltung der angegebenen Temperaturbereiche unterstützt. Die Anschlüsse sind robust ausgeführt, um eine sichere und dauerhafte Verbindung in der Schaltung zu gewährleisten.
Einsatzgebiete: Wo Präzision und Robustheit zählen
Die technischen Spezifikationen des PHE450 10N 2,5K Folienkondensators eröffnen ein breites Spektrum an anspruchsvollen Einsatzmöglichkeiten:
- Leistungselektronik: In Zwischenkreisen von Frequenzumrichtern, USV-Systemen, Stromversorgungen und Motorsteuerungen zur Glättung und Filterung von Spannungen. Die hohe Spannungsfestigkeit ist hierbei essentiell.
- Impulsanwendungen: Zum Speichern und schnellen Entladen von Energie, wie in Hochleistungsblitzgeräten, Schweißgeräten oder Entladestromversorgungen.
- Industrielle Automatisierung: In Steuerungssystemen, Antriebstechnik und Messtechnik, wo Zuverlässigkeit unter rauen Umgebungsbedingungen gefordert ist.
- Audio- und Videotechnik: In hochwertigen Audio-Verstärkern und Signalverarbeitungsschaltungen, wo geringe Verzerrungen und eine präzise Klangwiedergabe gefragt sind.
- Netzfilter und EMV-Schutz: Zur Unterdrückung von Störsignalen und zur Verbesserung der elektromagnetischen Verträglichkeit in sensiblen Geräten.
- Entkopplung und Pufferung: Zur Stabilisierung von Versorgungsspannungen und zur Ableitung von Rauschen in digitalen und analogen Schaltungen.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Folienkondensator (Metallisiertes Polypropylen) |
| Modell | PHE450 10N 2,5K |
| Kapazität | 10 nF (Nanofarad) |
| Toleranz | Typischerweise ±5% (präzise Spezifikation je nach Fertigungscharge) |
| Nennspannung (DC) | 2500 V (2,5 kV) |
| Betriebstemperaturbereich | -40°C bis +105°C |
| Dielektrikum | Metallisiertes Polypropylen (PP) |
| ESR (Equivalent Series Resistance) | Sehr gering, optimiert für Hochfrequenzanwendungen |
| ESL (Equivalent Series Inductance) | Sehr gering, durch Wickeltechnik minimiert |
| Bauform | Radial-Bauform für Durchsteckmontage (THT) |
| Anschlüsse | Verzinnte Kupferdrähte für gute Lötbarkeit und elektrische Leitfähigkeit |
| Selbstheilende Eigenschaft | Ja, typisch für metallisierte Folienkondensatoren |
| Anwendungsfokus | Hochspannungsanwendungen, Leistungselektronik, Pulsanwendungen, Filterung |
FAQ – Häufig gestellte Fragen zu PHE450 10N 2,5K – Folienkondensator, 10nF, 2500V, 105°C
Ist der PHE450 10N 2,5K für Dauerbetrieb bei 2500V geeignet?
Ja, der Kondensator ist für den Dauerbetrieb bei einer Nennspannung von 2500V ausgelegt, vorausgesetzt, die Betriebstemperatur liegt innerhalb des spezifizierten Bereichs von -40°C bis +105°C und eventuelle Spannungsspitzen werden durch die Schaltungsdimensionierung berücksichtigt.
Welche Vorteile bietet das metallisierte Polypropylen-Dielektrikum?
Das metallisierte Polypropylen-Dielektrikum zeichnet sich durch seine hohe Spannungsfestigkeit, geringen Verlustfaktor (hohen Gütefaktor), hervorragende Frequenzstabilität und die Fähigkeit zur Selbstheilung aus. Dies führt zu einer erhöhten Zuverlässigkeit und Langlebigkeit des Kondensators.
Kann der PHE450 10N 2,5K in Hochfrequenzschaltungen eingesetzt werden?
Absolut. Folienkondensatoren, insbesondere solche mit geringer ESL und ESR wie der PHE450 10N 2,5K, sind aufgrund ihrer guten Frequenzcharakteristik ideal für Hochfrequenzanwendungen wie Filterkreise und Oszillatoren geeignet.
Wie unterscheiden sich die Toleranzen bei diesem Kondensatortyp?
Bei Kondensatoren dieser Bauart ist eine Toleranz von ±5% üblich. Für kritische Anwendungen, bei denen eine noch höhere Präzision gefordert ist, sollten die spezifischen Toleranzangaben der einzelnen Produktvarianten oder Chargen beachtet werden.
Ist die Bauform radial oder axial?
Der PHE450 10N 2,5K ist in der Regel in einer Radial-Bauform ausgeführt, was bedeutet, dass die Anschlüsse an einer Seite des Gehäuses herausgeführt sind und für die Durchsteckmontage (THT – Through-Hole Technology) auf Leiterplatten konzipiert sind.
Was bedeutet die Selbstheilungsfähigkeit bei Folienkondensatoren?
Die Selbstheilungsfähigkeit bedeutet, dass bei einem lokalen Durchschlag im metallisierten Dielektrikum die dünne Metallschicht in diesem Bereich verdampft. Dadurch wird der elektrische Kontakt unterbrochen, und der Kondensator bleibt funktionsfähig, was die Ausfallwahrscheinlichkeit erheblich reduziert.
Für welche Art von Anwendungen ist die Temperatur von 105°C wichtig?
Eine Betriebstemperatur bis 105°C ist entscheidend für Anwendungen in Umgebungen mit erhöhter Umgebungstemperatur oder dort, wo elektronische Komponenten durch eigene Wärmeentwicklung stark belastet werden, wie beispielsweise in Leistungselektronik-Umrichtern oder Netzteilen mit hoher Leistungsdichte.
