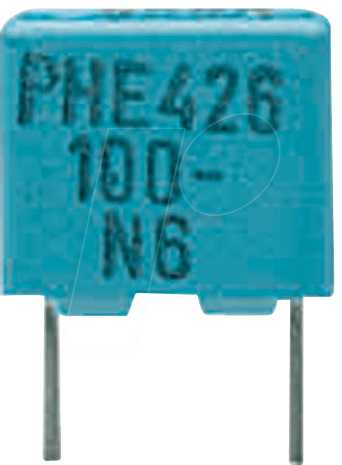

PHE426 150N 250 – Der Präzisions-Folienkondensator für anspruchsvolle Schaltungen
Sie suchen nach einem zuverlässigen Folienkondensator, der auch unter anspruchsvollen thermischen Bedingungen maximale Leistung und Stabilität garantiert? Der PHE426 150N 250 ist die ideale Lösung für Ingenieure, Hobbyisten und Entwickler, die auf höchste Präzision und Langlebigkeit in ihren elektronischen Schaltungen angewiesen sind. Dieser Kondensator wurde entwickelt, um gängige Schwachstellen herkömmlicher Bauteile zu überwinden und bietet eine herausragende Performance für eine Vielzahl von Anwendungen.
Innovative Technologie und überlegene Leistung
Der PHE426 150N 250 repräsentiert den aktuellen Stand der Technik im Bereich der Folienkondensatoren. Seine Konstruktion vereint ausgewählte Hochleistungsmaterialien mit einer präzisen Fertigung, um eine herausragende Kapazitätsstabilität, einen geringen Verlustfaktor und eine exzellente Zuverlässigkeit zu gewährleisten. Im Gegensatz zu Standardlösungen, die bei erhöhten Temperaturen oder hohen Frequenzen an ihre Grenzen stoßen, behält dieser Kondensator seine spezifizierten elektrischen Eigenschaften bei.
Hauptvorteile des PHE426 150N 250
- Hohe Temperaturbeständigkeit: Mit einer maximalen Betriebstemperatur von 105°C eignet sich der PHE426 150N 250 hervorragend für Anwendungen, die einer erhöhten Wärmeentwicklung ausgesetzt sind, wie z.B. in Netzteilen, Motorsteuerungen oder in der Automobilindustrie.
- Stabile Kapazität: Die Verwendung hochwertiger Folienmaterialien und die sorgfältige Verarbeitung sorgen für eine außergewöhnlich stabile Kapazität über einen weiten Temperaturbereich und über die Lebensdauer des Bauteils hinweg. Dies ist entscheidend für schwingungsstabilisierende und filternde Schaltungsfunktionen.
- Geringer Verlustfaktor (tan δ): Ein niedriger Verlustfaktor minimiert Leistungsverluste in der Schaltung, was zu einer höheren Energieeffizienz und einer geringeren Wärmeentwicklung des Gesamtsystems führt. Dies ist besonders wichtig in energiesensiblen Anwendungen.
- Hohe Spannungsfestigkeit: Die Nennspannung von 250V bietet ausreichend Spielraum für eine Vielzahl von Schaltungen, die in Haushalten und industriellen Umgebungen üblich sind. Die robuste Isolierung schützt vor Durchschlägen.
- Robustheit und Langlebigkeit: Der Kondensator ist konstruiert, um mechanischen und elektrischen Belastungen standzuhalten, was eine lange Lebensdauer und zuverlässigen Betrieb Ihrer Schaltungen sicherstellt.
- Vielseitige Anwendungsmöglichkeiten: Ob in Audio- und Videogeräten, Energieumwandlungssystemen, Filterkreisen oder als Entkopplungskondensator – der PHE426 150N 250 liefert konsistente Ergebnisse.
Detaillierte Spezifikationen und Konstruktionsmerkmale
Der PHE426 150N 250 zeichnet sich durch eine sorgfältige Auswahl der Materialien und eine präzise Fertigung aus, um die bestmögliche Leistung zu erzielen. Die Kapazität von 150nF (Nanofarad) ist präzise eingestellt und bietet die notwendige Kapazität für eine effektive Filterung und Energiespeicherung in vielen Schaltungsdesigns. Die metallisierte Polyesterfolie (MKT – metallized polyester film) ist ein bewährtes Dielektrikum, das eine gute Balance zwischen elektrischer Performance, Temperaturbeständigkeit und Kosten bietet. Für Anwendungen, die eine noch höhere Frequenzstabilität und geringere Verluste erfordern, werden oft MKP-Folien (metallized polypropylene film) eingesetzt, doch für viele Standardanwendungen bietet MKT eine hervorragende und kosteneffiziente Lösung mit der geforderten Temperaturbeständigkeit von 105°C.
Produkt-Eigenschaften im Überblick
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | PHE426 150N 250 |
| Kapazität | 150 nF (Nanofarad) |
| Toleranz der Kapazität | Typischerweise ±5% oder ±10% (Herstellerangabe prüfen für exakte Spezifikation) |
| Nennspannung | 250 V AC / DC |
| Maximale Betriebstemperatur | 105 °C |
| Dielektrikum | Metallisiertes Polyester (MKT) |
| Verlustfaktor (tan δ) | Gering, typischerweise < 0,01 bei 1kHz (genaue Werte je nach Frequenz und Temperatur) |
| Anschlusstyp | Axiale Leiterbahnen für Durchsteckmontage (THT) |
| Gehäusematerial | Kunststoffverguss mit hermetisch dichter Siegelung für Schutz vor Umwelteinflüssen |
| Anwendungsbereiche | Netzfilter, Netzgeräte, Audio-Schaltungen, Entkopplung, Timer-Schaltungen, Gleichrichtung, Motorsteuerung |
| Schutzart | Hohe Isolationsklasse gemäß VDE-Normen, selbstverlöschendes Gehäusematerial |
Einsatzgebiete und technische Vorteile
Der PHE426 150N 250 ist ein vielseitiger Baustein für eine breite Palette elektronischer Schaltungen. Seine Hauptaufgabe besteht darin, elektrische Energie zu speichern und wieder abzugeben, was ihn zu einem unverzichtbaren Bestandteil in Filteranwendungen macht. In Netzfiltern beispielsweise hilft er dabei, unerwünschte Hochfrequenzstörungen (RFI/EMI) zu unterdrücken, die von externen Quellen stammen oder von der Schaltung selbst generiert werden. Dies ist entscheidend für die Einhaltung von EMV-Richtlinien und für die Gewährleistung eines störungsfreien Betriebs von empfindlichen Geräten.
In Schaltnetzteilen und Gleichrichtern spielt der Kondensator eine wichtige Rolle bei der Glättung der pulsierenden Gleichspannung. Die 150nF Kapazität bietet hier eine ausreichende Energiespeicherung, um die Ausgangsspannung zu stabilisieren und eine saubere DC-Versorgung für nachgeschaltete Komponenten zu gewährleisten. Die hohe Temperaturbeständigkeit von 105°C ist hier besonders vorteilhaft, da Netzteile oft eine signifikante Abwärme produzieren. Dies verhindert einen vorzeitigen Ausfall des Kondensators aufgrund thermischer Überlastung.
Im Audiobereich werden Folienkondensatoren aufgrund ihrer klanglichen Neutralität und Präzision geschätzt. Der PHE426 150N 250 kann hier in Frequenzweichen, Koppelkondensatoren oder in Signalwegen eingesetzt werden, um eine exakte Signalübertragung ohne unerwünschte Verfärbungen zu gewährleisten. Die geringen Verluste tragen ebenfalls zu einer klaren und detailreichen Wiedergabe bei.
Als Entkopplungskondensator, oft in der Nähe von integrierten Schaltungen platziert, dient der PHE426 150N 250 dazu, schnelle Spannungsabfälle auf der Stromversorgungsschiene auszugleichen, die durch die Schaltvorgänge der ICs verursacht werden. Dies ist essenziell für die Stabilität und Zuverlässigkeit digitaler Schaltungen.
Materialwissenschaft und Fertigungskontrolle
Das Dielektrikum, metallisiertes Polyester (MKT), wird durch Aufdampfen einer dünnen Metallschicht auf eine Polyesterfolie erzeugt. Diese Kombination bietet ein ausgezeichnetes Verhältnis von Kapazität zu Volumen und eine gute thermische Stabilität. Die metallisierten Schichten sind extrem dünn, was eine hohe Kapazität auf kleinem Raum ermöglicht. Die Herstellung erfolgt in hochreinen Umgebungen, um Kontaminationen zu vermeiden, die die elektrischen Eigenschaften beeinträchtigen könnten. Jeder Kondensator unterliegt strengen Qualitätskontrollen, um sicherzustellen, dass die spezifizierten Werte für Kapazität, Spannungsfestigkeit und Isolationswiderstand eingehalten werden. Die axiale Bauform mit ihren robusten Anschlüssen erleichtert die Lötverbindung und sorgt für eine sichere mechanische Verankerung in der Leiterplatte.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu PHE426 150N 250 – Folienkondensator, 150nF, 250V, 105°C
Was bedeutet die Angabe 150nF?
Die Angabe 150nF steht für eine Kapazität von 150 Nanofarad. Nanofarad ist eine Einheit der elektrischen Kapazität, wobei 1 Farad (F) 1.000.000.000 Nanofarad (nF) entspricht. Diese Kapazität ist ein Maß dafür, wie viel elektrische Ladung der Kondensator bei einer bestimmten Spannung speichern kann.
Ist der PHE426 150N 250 für Gleichspannungs- (DC) oder Wechselspannungsanwendungen (AC) geeignet?
Dieser Kondensator ist für den Einsatz mit sowohl Gleichspannungen (DC) als auch Wechselspannungen (AC) bis zu seiner Nennspannung von 250V spezifiziert. Dies macht ihn vielseitig einsetzbar in vielen verschiedenen Schaltungskonfigurationen, einschließlich Netzfiltern für AC und als Energiespeicher für DC.
Welchen Vorteil bietet die maximale Betriebstemperatur von 105°C?
Eine maximale Betriebstemperatur von 105°C bedeutet, dass der Kondensator auch in Umgebungen mit erhöhter Umgebungstemperatur oder bei hoher Eigenwärmeentwicklung der Schaltung zuverlässig funktioniert, ohne dass seine Leistung oder Lebensdauer signifikant beeinträchtigt wird. Dies ist entscheidend für Geräte, die in geschlossenen Gehäusen arbeiten oder unter hoher Last betrieben werden.
Was ist der Verlustfaktor (tan δ) und warum ist er wichtig?
Der Verlustfaktor (tan δ) gibt an, wie viel Energie in einem Kondensator bei einer bestimmten Frequenz als Wärme dissipiert wird. Ein niedriger Verlustfaktor, wie er bei diesem hochwertigen Folienkondensator zu erwarten ist, bedeutet geringere Leistungsverluste, höhere Energieeffizienz und weniger unerwünschte Wärmeentwicklung im Gesamtsystem. Dies ist besonders in Präzisions-Audio-Schaltungen und energieeffizienten Designs von Bedeutung.
Wie unterscheidet sich ein Folienkondensator von einem Elektrolytkondensator?
Der Hauptunterschied liegt im Dielektrikum und der damit verbundenen Polarität. Folienkondensatoren wie der PHE426 150N 250 verwenden eine Kunststofffolie als Dielektrikum und sind nicht polarisiert, was bedeutet, dass sie in beide Richtungen angeschlossen werden können. Elektrolytkondensatoren verwenden eine chemische Schicht als Dielektrikum und sind polarisiert; sie müssen korrekt angeschlossen werden, sonst können sie beschädigt werden oder ausfallen. Folienkondensatoren bieten zudem oft eine höhere Stabilität, geringere Verluste und eine längere Lebensdauer bei höheren Temperaturen im Vergleich zu vielen Elektrolytkondensatoren.
Ist die Kapazitätstoleranz von ±5% oder ±10% kritisch für meine Anwendung?
Die Toleranz der Kapazität gibt an, wie stark die tatsächliche Kapazität von dem Nennwert abweichen kann. Für allgemeine Filter- oder Entkopplungsanwendungen sind ±10% oft ausreichend. In Präzisionsschaltungen, wie z.B. in Oszillatoren oder Filtern mit sehr steilen Flanken, kann eine engere Toleranz von ±5% oder sogar besser erforderlich sein. Für kritische Anwendungen empfiehlt es sich, die genaue Toleranz des spezifischen Bauteils zu prüfen und gegebenenfalls auf Bauteile mit engerer Toleranz auszuweichen.
Welche Arten von Schaltungen sind besonders gut für diesen Kondensator geeignet?
Dieser Kondensator eignet sich hervorragend für eine Vielzahl von Schaltungen, darunter Netzfilter zur Unterdrückung von Störsignalen, Energiespeicher- und Glättungskreise in Netzteilen und Gleichrichtern, Koppelkondensatoren in Audio- und Signalpfaden, Timer-Schaltungen, Impulsformungsschaltungen und als Entkopplungselement zur Stabilisierung von Spannungsversorgungen.
