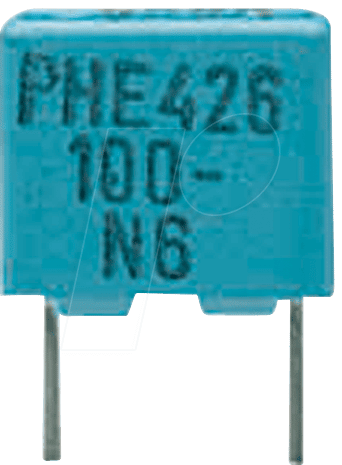

Der PHE426 100N 630 – Ihr Spezialist für anspruchsvolle Filteranwendungen und zuverlässige Energiespeicherung
Sie suchen einen Hochleistungs-Folienkondensator, der selbst unter extremen Bedingungen zuverlässig arbeitet und Ihre Schaltungen vor Störungen schützt? Der PHE426 100N 630 ist die ideale Lösung für Elektronikentwickler, Servicetechniker und anspruchsvolle Hobbyisten, die auf höchste Qualität und Langlebigkeit Wert legen. Speziell konzipiert für Anwendungen, bei denen Filterstabilität und eine hohe Betriebssicherheit gefragt sind, bietet dieser Kondensator eine herausragende Leistung, die Standardlösungen weit übertrifft.
Überlegene Filterperformance und thermische Stabilität
Der entscheidende Vorteil des PHE426 100N 630 liegt in seiner Fähigkeit, über einen weiten Temperaturbereich hinweg eine konstante Kapazität und geringe Verluste zu gewährleisten. Dies macht ihn zur überlegenen Wahl gegenüber herkömmlichen Kondensatoren, deren Parameter mit steigender Temperatur stark variieren können. Seine Konstruktion ist auf maximale Zuverlässigkeit und minimale parasitäre Effekte ausgelegt, was ihn zu einem unverzichtbaren Bauteil in professionellen Schaltungen macht.
Hauptvorteile des PHE426 100N 630 – Folienkondensator, 100nF, 630V, 105°C
- Hohe Kapazitätsstabilität: Gewährleistet präzise Filterwirkungen über einen breiten Temperaturbereich von -40°C bis +105°C.
- Zuverlässige Spannungsfestigkeit: Mit einer Nennspannung von 630VDC ist er für anspruchsvolle Energie- und Signalverarbeitung ausgelegt.
- Geringe Verlustfaktoren (ESR/ESL): Minimiert Leistungsverluste und Hitzentwicklung, was die Effizienz und Lebensdauer der Schaltung erhöht.
- Robustes Gehäuse und Langlebigkeit: Die hochwertige Bauweise sichert eine lange Betriebsdauer auch in anspruchsvollen Umgebungen.
- Breites Anwendungsspektrum: Perfekt geeignet für Netzteile, Audiofilter, Motorsteuerungen und EMV-Filterung.
- Kompaktes Design: Ermöglicht eine platzsparende Integration in verschiedenste Elektronikprojekte.
Technische Spezifikationen und Materialqualitäten
Der PHE426 100N 630 repräsentiert die Spitze der Folienkondensatortechnologie. Sein Dielektrikum, typischerweise ein metallisiertes Polypropylen, bietet exzellente dielektrische Eigenschaften, eine hohe Durchschlagsfestigkeit und einen geringen Verlustfaktor. Die Metallisierung ermöglicht eine Selbstheilungsfunktion, bei der kleine Durchschläge durch Verdampfen des Metallisierungsbereichs lokalisiert und kompensiert werden, was die Zuverlässigkeit weiter erhöht. Die konstruktive Ausführung, oft als axialer Bauform mit vergossenem Gehäuse, schützt die empfindlichen inneren Wickelungen vor Umwelteinflüssen wie Feuchtigkeit und Staub. Dies ist entscheidend für die Langzeitstabilität und die Vermeidung von Kriechströmen.
Anwendungsgebiete für maximale Performance
Die vielseitigen Einsatzmöglichkeiten des PHE426 100N 630 machen ihn zu einem unverzichtbaren Bauteil in einer Vielzahl von Elektronikanwendungen. In Schaltnetzteilen und Gleichspannungszwischenkreisen fungiert er als wichtiger Energiespeicher und Glättungskondensator, der unerwünschte Spannungsspitzen absorbiert und eine stabile Ausgangsspannung sicherstellt. Seine Fähigkeit, hohe Spitzenströme zu verarbeiten, ist für pulsartige Lasten von großer Bedeutung. Im Bereich der Audioelektronik wird er für seine hohe Linearität und geringen Verzerrungen geschätzt, insbesondere in Frequenzweichen und Entkopplungsfilterungen, wo er zur Klangreinheit beiträgt.
Darüber hinaus ist der PHE426 100N 630 ein Schlüsselkomponente in EMV-Filtern. Hier dient er dazu, hochfrequente Störsignale effektiv zu dämpfen und sowohl die Aussendung unerwünschter Strahlung zu minimieren als auch die Immunität der Schaltung gegenüber externen Störfeldern zu erhöhen. Dies ist essenziell für die Einhaltung strenger EMV-Normen in industriellen Steuerungen, medizinischen Geräten und Telekommunikationstechnik. Auch in Motorsteuerungen und Frequenzumrichtern spielt er eine Rolle bei der Glättung von Zwischenkreisspannungen und der Filterung von Schaltflanken, um die Lebensdauer der Leistungshalbleiter zu verlängern und elektromagnetische Interferenzen zu reduzieren.
Qualitätsmerkmale im Detail
| Merkmal | Beschreibung |
|---|---|
| Nennkapazität | 100 nF (Nanofarad) – Präzise dimensioniert für spezifische Filter- und Speicheraufgaben. |
| Nennspannung | 630 V DC – Bietet eine hohe Reserve für anspruchsvolle Anwendungen, die höhere Spannungslevel erfordern. |
| Max. Betriebstemperatur | 105°C – Ermöglicht zuverlässigen Betrieb auch unter erhöhter thermischer Belastung und in geschlossenen Gehäusen. |
| Dielektrikum | Metallisiertes Polypropylen (PP) – Bietet hervorragende Stabilität, geringe Verluste und hohe Isolationsfestigkeit. |
| Verlustfaktor (tan δ) | Extrem niedrig, typischerweise < 0.001 bei 1 kHz. Dies minimiert Energieverluste und Hitzentwicklung. |
| Lebensdauer | Hohe erwartete Lebensdauer durch robuste Konstruktion und thermische Reserven, die auf spezifische Anwendungsbedingungen abgestimmt ist. |
| Klimakategorie | Entspricht typischerweise 40/105/56 (IEC 60068-1) für breite Einsatzfähigkeit unter verschiedenen Umgebungsbedingungen. |
| Anschlussart | Axial – Ermöglicht einfache Montage auf Leiterplatten mit durchgesteckter Technologie (THT). |
FAQ – Häufig gestellte Fragen zu PHE426 100N 630 – Folienkondensator, 100nF, 630V, 105°C
Was ist die primäre Funktion dieses Folienkondensators?
Der PHE426 100N 630 dient primär als Energiespeicher und Filterkomponente in elektronischen Schaltungen. Er ist optimiert für Anwendungen, die eine hohe Kapazitätsstabilität, geringe Verluste und eine zuverlässige Spannungsfestigkeit bei erhöhten Temperaturen erfordern.
Für welche Arten von Anwendungen ist der 630V Nennspannung besonders vorteilhaft?
Die Nennspannung von 630V DC macht diesen Kondensator ideal für Anwendungen im Bereich der Stromversorgung, wie z.B. in größeren Schaltnetzteilen, AC-DC-Wandlern, Motorsteuerungen und Frequenzumrichtern, wo höhere Zwischenkreisspannungen oder Netzspannungen direkt verarbeitet werden müssen.
Wie beeinflusst die maximale Betriebstemperatur von 105°C die Leistung des Kondensators?
Eine hohe maximale Betriebstemperatur von 105°C gewährleistet, dass der Kondensator auch in Umgebungen mit erhöhter Wärmeentwicklung, wie sie beispielsweise in eng verbauten Netzteilen oder leistungsstarken Steuergeräten vorkommen kann, stabil und zuverlässig arbeitet. Dies verlängert die Lebensdauer der Komponente und der gesamten Schaltung.
Was bedeutet die Angabe „Folienkondensator“ im Vergleich zu anderen Kondensatortypen?
Als Folienkondensator nutzt der PHE426 100N 630 eine Kunststofffolie (hier metallisiertes Polypropylen) als Dielektrikum. Dies verleiht ihm spezifische Vorteile wie eine hohe Isolationswiderstand, geringe dielektrische Verluste, gute Kapazitätsstabilität über Temperatur und Frequenz sowie eine lange Lebensdauer, was ihn von Elektrolytkondensatoren oder Keramikkondensatoren unterscheidet.
Kann der PHE426 100N 630 in Audiofilter-Schaltungen eingesetzt werden?
Ja, der PHE426 100N 630 ist aufgrund seiner geringen Verzerrungen und hohen Linearität hervorragend für den Einsatz in hochwertigen Audiofilter-Schaltungen geeignet, beispielsweise in Frequenzweichen von Lautsprechern oder in Entkopplungsfiltern zur Rauschunterdrückung.
Was sind die Vorteile des axialen Anschlussformats?
Das axiale Anschlussformat mit seinen zwei gegenüberliegenden Anschlüssen erleichtert die Montage auf Standard-Leiterplatten durch Durchsteckmontage (THT). Dies ermöglicht eine stabile mechanische Verbindung und eine gut definierte Positionierung in der Schaltung.
Wie wirkt sich der niedrige Verlustfaktor auf die Schaltung aus?
Ein niedriger Verlustfaktor (gemessen als tan δ oder äquivalenter Serienwiderstand ESR) bedeutet, dass der Kondensator nur sehr wenig Energie in Wärme umwandelt. Dies führt zu einer höheren Effizienz der Schaltung, geringerer Eigenerwärmung des Kondensators und potenziell einer längeren Lebensdauer sowohl des Kondensators als auch benachbarter Bauteile.
