Maximale ESD-Sicherheit für Ihre empfindlichen Schaltungen: Die PESD5V2S2UT Doppeldioden
Schützen Sie Ihre hochsensiblen elektronischen Komponenten zuverlässig vor schädlichen elektrostatischen Entladungen (ESD) mit der PESD5V2S2UT Doppelschutzdiode. Entwickelt für Elektronik-Enthusiasten, Ingenieure und IT-Profis, die höchsten Wert auf Datensicherheit und Langlebigkeit ihrer Geräte legen, bietet diese Diode eine beispiellose Schutzleistung in einem kompakten Gehäuse.
Hocheffizienter ESD-Schutz
Die PESD5V2S2UT ist speziell konzipiert, um transiente Spannungsspitzen, wie sie bei ESD-Ereignissen auftreten, zu absorbieren und abzuleiten. Dies verhindert potenzielle Schäden an empfindlichen Mikrocontrollern, Sensoren und Kommunikationsschnittstellen, die durch statische Aufladungen verursacht werden können. Im Gegensatz zu Standardlösungen, die oft nur unzureichenden Schutz bieten oder sperriger sind, integriert diese Doppelschutzdiode zwei separate Schutzpfade in einem einzigen, winzigen SOT-23-Gehäuse.
Technische Überlegenheit und Design-Vorteile
Die PESD5V2S2UT zeichnet sich durch ihre präzise abgestimmten elektrischen Parameter aus, die einen optimalen Schutz bei minimaler Beeinflussung des Signals gewährleisten. Die niedrige Klemmspannung (Vcl) und die hohe Sperrspannung (Vrwm) sind entscheidende Merkmale, die den Unterschied zwischen einer funktionierenden und einer beschädigten Komponente ausmachen können.
- Schnelle Ansprechzeit: Die Diode reagiert extrem schnell auf ESD-Impulse und leitet die Energie ab, bevor sie die geschützten Bauteile erreicht.
- Geringe Kapazität: Die niedrige Eigenkapazität minimiert Signalverzerrungen und ist somit ideal für Hochfrequenzanwendungen.
- Hohe Peak-Impulsbelastbarkeit: Sie ist ausgelegt, um auch die höchsten Energieimpulse von ESD-Ereignissen mit bis zu 30 kV sicher zu verarbeiten.

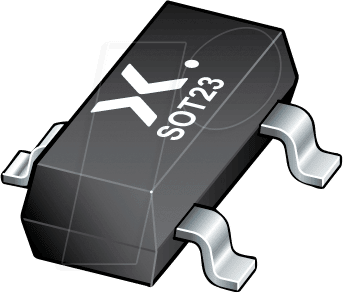

- Kompaktes SOT-23-Gehäuse: Dieses standardisierte Gehäuse ermöglicht eine einfache Integration in bestehende oder neue Schaltungsdesigns, spart Platz und erleichtert die automatische Bestückung.
- Doppelte Schutzfunktion: Bietet zwei unabhängige Schutzkanäle für die Absicherung mehrerer Leitungen oder komplexerer Schaltungspunkte mit nur einer Komponente.
Anwendungsbereiche und Schutz für kritische Schnittstellen
Die PESD5V2S2UT ist eine unverzichtbare Komponente für alle Systeme, bei denen Zuverlässigkeit und Schutz vor statischer Entladung von größter Bedeutung sind. Dies umfasst eine breite Palette von Anwendungen:
- Mobile Geräte: Schutz von USB-Schnittstellen, Kopfhörerbuchsen und Antennen in Smartphones, Tablets und Laptops.
- Automobil-Elektronik: Absicherung von Sensorik, Infotainment-Systemen und Kommunikationsmodulen gegen ESD-Belastungen im Fahrzeuginnenraum.
- Industrielle Steuerung: Schutz von SPS-Eingängen, Kommunikationsports und Bedienoberflächen in rauen Umgebungen.
- IoT-Geräte: Gewährleistung der Robustheit von Sensoren, Gateways und Konnektivitätsmodulen, die oft im Freien oder in unkontrollierten Umgebungen eingesetzt werden.
- Medizintechnik: Sicherstellung der Funktionsfähigkeit und Zuverlässigkeit von empfindlichen medizinischen Geräten und deren Schnittstellen.
- Peripheriegeräte: Schutz von externen Festplatten, Tastaturen, Mäusen und anderen Computer-Peripheriegeräten.
Detaillierte technische Spezifikationen
Die PESD5V2S2UT bietet eine Kombination aus robusten Spezifikationen, die sie zur idealen Wahl für anspruchsvolle ESD-Schutzanforderungen machen. Ihre Fähigkeit, Spannungsspitzen zu absorbieren, wird durch sorgfältig ausgewählte Materialien und eine fortschrittliche Fertigungstechnologie gewährleistet.
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | PESD5V2S2UT |
| Typ | Doppel-ESD-Schutzdiode |
| Maximale Rückwärts-Sperrspannung (Vrwm) | 5,2 V |
| Klemmspannung (Vcl) bei 1A (typisch) | 20 V |
| Peak-Impulsbelastbarkeit (ESD) | 30 kV (Luftentladung) |
| Gehäuseform | SOT-23 |
| Anzahl der Schutzkanäle | 2 |
| Typische Sperrstrom (Ir) bei Vrwm | Sehr gering (relevant für Signalintegrität) |
| Durchlassspannung (Vf) | Typisch < 1V bei niedrigem Strom (spezifisch für Diode) |
| Betriebstemperaturbereich | Standard für Halbleiter (z.B. -40°C bis +85°C oder +150°C, je nach spezifischer Variante) |
Qualität und Zuverlässigkeit von Lan.de
Bei Lan.de legen wir größten Wert auf die Qualität und Zuverlässigkeit der von uns angebotenen Komponenten. Die PESD5V2S2UT erfüllt die strengen Industriestandards und wird von renommierten Herstellern produziert. Durch die Auswahl dieser Schutzdiode investieren Sie in die langfristige Stabilität und Funktionalität Ihrer elektronischen Systeme.
Maximale Signalintegrität dank geringer Kapazität
Ein entscheidender Faktor für den Erfolg in modernen Hochgeschwindigkeits-Datenübertragungen und HF-Anwendungen ist die Minimierung von Signalverzerrungen. Die PESD5V2S2UT wurde mit einer besonders geringen Eigenkapazität entwickelt. Dies bedeutet, dass die Diode bei der Ableitung von ESD-Energie nur minimale Auswirkungen auf die Integrität des übertragenen Signals hat. Für Anwendungen wie USB 3.x, HDMI, DisplayPort oder schnelle serielle Schnittstellen, bei denen Jitter und Bitfehlerraten kritisch sind, ist diese Eigenschaft von unschätzbarem Wert.
Die SOT-23-Bauform: Kompakt und Vielseitig
Das SOT-23-Gehäuse ist ein Industriestandard für Kleinstbauteile und bietet eine hervorragende Kombination aus geringer Größe und einfacher Handhabung. Seine drei Anschlusspins ermöglichen eine effiziente Integration in Leiterplatten-Designs, selbst bei sehr hoher Bauteildichte. Die PESD5V2S2UT nutzt diese Bauform optimal aus, um maximalen Schutz auf minimaler Fläche zu bieten. Dies ist besonders vorteilhaft in mobilen Geräten oder kompakten Industrie-PCs, wo jeder Millimeter Platz zählt.
Warum die PESD5V2S2UT die beste Wahl für Ihren ESD-Schutz ist
Die Entscheidung für die PESD5V2S2UT ist eine strategische Investition in die Zuverlässigkeit und Langlebigkeit Ihrer elektronischen Geräte. Während günstigere Alternativen möglicherweise einen grundlegenden Schutz bieten, versagt diese Doppelschutzdiode durch:
- Höhere Schutzschwelle: Die Fähigkeit, Spannungen von bis zu 30 kV zu tolerieren, schützt Ihre Geräte auch vor den stärksten ESD-Ereignissen.
- Präzise Klemmspannung: Mit einer Klemmspannung von 20 V wird die Spannung auf einem Niveau gehalten, das für die meisten empfindlichen Halbleiter sicher ist, ohne dabei unnötig niedrig zu sein und den normalen Betrieb zu beeinträchtigen.
- Zwei unabhängige Kanäle: Bietet eine effizientere Lösung für den Schutz mehrerer Signalleitungen, was die Bauteilanzahl und die Komplexität des Designs reduziert.
- Optimierte Signalintegrität: Die geringe Kapazität sorgt dafür, dass Ihre Datenübertragungen auch unter ESD-Bedingungen stabil bleiben.
Häufig gestellte Fragen zu PESD5V2S2UT – Doppeldioden
Was bedeutet Vrwm und Vcl im Kontext dieser Diode?
Vrwm steht für „Peak Repetitive Reverse Voltage“ und bezeichnet die maximale Spannung, die die Diode in Sperrrichtung wiederholt aushalten kann, ohne beschädigt zu werden. Vcl steht für „Clamping Voltage“ und gibt die maximale Spannung an, die die Diode während eines transienten Ereignisses (wie einer ESD) erreicht, um die geschützten Komponenten zu schützen. Eine niedrigere Vcl ist vorteilhafter.
Wie schützt die PESD5V2S2UT meine Geräte vor ESD?
Wenn eine elektrostatische Entladung auftritt, erkennt die Diode die plötzliche Spannungsspitze. Sie leitet die überschüssige elektrische Energie von der Leitung ab und leitet sie sicher zur Masse (Ground). Dadurch wird verhindert, dass diese schädliche Energie die empfindlichen Halbleiterbauteile im geschützten Stromkreis erreicht und beschädigt.
Ist die PESD5V2S2UT für Hochfrequenzanwendungen geeignet?
Ja, die PESD5V2S2UT ist aufgrund ihrer geringen Eigenkapazität und schnellen Ansprechzeit sehr gut für Hochfrequenzanwendungen geeignet. Sie minimiert Signalverzerrungen und stellt sicher, dass die Integrität der übertragenen Daten erhalten bleibt, selbst wenn sie Schutz vor ESD bietet.
Wie unterscheidet sich dieses Produkt von einer einzelnen ESD-Schutzdiode?
Die PESD5V2S2UT ist eine Doppelschutzdiode, was bedeutet, dass sie zwei unabhängige Schutzkanäle in einem einzigen Bauteil bietet. Dies ist vorteilhaft, wenn Sie zwei separate Signalleitungen oder einen differentiellen Eingang schützen müssen, und reduziert die benötigte Leiterplattenfläche im Vergleich zur Verwendung von zwei einzelnen Dioden.
Welche Art von ESD-Ereignissen kann die Diode bewältigen?
Die Diode ist darauf ausgelegt, sowohl Luftentladungen als auch Kontaktentladungen zu bewältigen, die typischerweise bei ESD-Ereignissen auftreten. Die Angabe von 30 kV bezieht sich in der Regel auf die Luftentladung, die eine der anspruchsvollsten Formen von ESD darstellt.
Ist die Installation der PESD5V2S2UT kompliziert?
Nein, die PESD5V2S2UT verwendet das standardisierte SOT-23-Gehäuse, das für die Oberflächenmontage (SMD) entwickelt wurde. Die Installation ist mit den üblichen SMD-Lötverfahren (wie Reflow-Löten) einfach und gut in automatisierte Bestückungsprozesse integrierbar.
Was passiert, wenn die Klemmspannung überschritten wird?
Wenn die Spannung an der Diode die Klemmspannung überschreitet, beginnt die Diode zu leiten und den Strom abzuleiten. Wenn die überschrittene Spannung jedoch die maximale Rückwärts-Sperrspannung (Vrwm) oder die absolute maximale Grenze der Diode deutlich übersteigt, kann es zu einer Beschädigung des Bauteils kommen. Die PESD5V2S2UT ist jedoch darauf ausgelegt, die angegebenen Spitzenbelastungen sicher zu bewältigen.
