Maximale ESD-Sicherheit für Ihre empfindlichen Schaltungen: Die PESD3V3S2UT Doppel-ESD-Schutzdiode
Schützen Sie Ihre hochwertigen elektronischen Geräte zuverlässig vor schädlichen elektrostatischen Entladungen mit der PESD3V3S2UT Doppel-ESD-Schutzdiode. Entwickelt für Ingenieure, Entwickler und anspruchsvolle Hobbyisten, die höchste Integrität ihrer Schaltungen gewährleisten wollen, bietet diese Komponente einen robusten Schutz, der über herkömmliche Lösungen hinausgeht und Ihre Geräte vor kostspieligen Ausfällen bewahrt.
Herausragende Leistung und Schutzmerkmale
Die PESD3V3S2UT vereint fortschrittliche Halbleitertechnologie mit einem optimierten Design, um eine erstklassige ESD-Immunität zu gewährleisten. Ihr Kernmerkmal ist die Fähigkeit, transiente Überspannungen, die typischerweise bei elektrostatischer Entladung auftreten, effektiv zu absorbieren und abzuleiten. Dies minimiert das Risiko von Schäden an empfindlichen integrierten Schaltkreisen (ICs) und anderen Komponenten, die in modernen elektronischen Systemen zum Einsatz kommen. Im Vergleich zu einzelnen ESD-Schutzdioden bietet die Doppel-Konfiguration der PESD3V3S2UT eine höhere Integrationsdichte und eine effizientere Platznutzung auf der Leiterplatte, was besonders in kompakten Designs von Vorteil ist.
Technische Überlegenheit der PESD3V3S2UT
- Hohe Spannungsfestigkeit: Mit einer Sperrspannung (Vrwm) von 3,3 V und einer Klemmspannung (Vcl) von 20 V ist die Diode ideal für eine Vielzahl von Niederspannungsanwendungen geeignet.
- Extremer ESD-Schutz: Die Fähigkeit, Entladungen von bis zu 30 kV zu widerstehen, übertrifft die Anforderungen der meisten Industriestandards und bietet somit einen außergewöhnlich hohen Schutzfaktor.
- Doppel-Konfiguration: Integriert zwei Schutzkanäle in einem einzigen Gehäuse, was die Komplexität der Schaltung reduziert und die Effizienz erhöht.

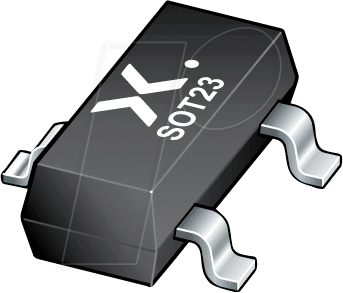

- Kompaktes SOT-23-Gehäuse: Dieses standardisierte und weit verbreitete Oberflächenmontage-Gehäuse ermöglicht eine einfache Integration in bestehende oder neue Leiterplattendesigns und ist ideal für Anwendungen mit begrenztem Platzangebot.
- Geringe Kapazität: Die niedrige Leitungskapazität minimiert Signalverzerrungen und Beeinträchtigungen schneller Datenleitungen, was für Hochgeschwindigkeits-Schnittstellen unerlässlich ist.
Anwendungsgebiete und Einsatzmöglichkeiten
Die PESD3V3S2UT ist die ideale Wahl für Anwendungen, bei denen der Schutz vor elektrostatischer Entladung von kritischer Bedeutung ist. Dazu gehören:
- Mobile Geräte: Smartphones, Tablets und Wearables, bei denen Nutzer häufig mit den Geräten in Berührung kommen.
- Computer- und Peripheriegeräte: USB-Schnittstellen, Tastaturen, Mäuse und externe Speichergeräte.
- Automobil-Elektronik: Steuergeräte und Infotainmentsysteme, die extremen Umgebungsbedingungen ausgesetzt sind.
- Industrielle Steuerungssysteme: Sensoren, Aktoren und Kommunikationsschnittstellen in rauen Umgebungen.
- Netzwerktechnik: Ethernet-Ports und Datenkommunikationsgeräte.
- Medizintechnik: Geräte, bei denen Zuverlässigkeit und Patientensicherheit an erster Stelle stehen.
Detaillierte Spezifikationen im Überblick
| Spezifikation | Wert/Beschreibung |
|---|---|
| Modellbezeichnung | PESD3V3S2UT |
| Typ | Doppel-ESD-Schutzdiode |
| Arbeitsspannung (Vrwm) | 3,3 V |
| Klemmspannung (Vcl) | 20 V |
| ESD-Stoßfestigkeit (IEC 61000-4-2) | ± 30 kV (Luftentladung), ± 30 kV (Kontaktentladung) |
| Gehäusetyp | SOT-23 |
| Anzahl der Kanäle | 2 |
| Leitungskapazität (typisch) | Geringschwellig, optimiert für schnelle Datenleitungen (Spezifische Werte finden Sie im Datenblatt für präzise Anwendungen) |
| Betriebstemperaturbereich | Umfassend, für diverse Umgebungsbedingungen ausgelegt (Details im Datenblatt) |
| Herstellertechnologie | Fortschrittliche Silizium-Halbleitertechnologie, optimiert für ESD-Schutz |
Warum die PESD3V3S2UT die überlegene Wahl ist
Die PESD3V3S2UT repräsentiert eine fortschrittliche Lösung im Bereich des ESD-Schutzes. Ihre überlegene Leistung ergibt sich aus der Kombination einer hohen Spannungsfestigkeit, einer exzellenten Klemmwirkung und der Integration zweier Schutzkanäle in einem kompakten und standardisierten Gehäuse. Standardlösungen bieten oft nicht die gleiche Bandbreite an Schutzfunktionen oder erfordern mehr Platz und Komplexität in der Schaltung. Die PESD3V3S2UT bietet eine kosteneffiziente und dennoch äußerst wirksame Methode, um die Langlebigkeit und Zuverlässigkeit Ihrer elektronischen Designs signifikant zu erhöhen. Die Fähigkeit, sowohl Kontakt- als auch Luftentladungen mit einer so hohen Stoßfestigkeit zu bewältigen, stellt sicher, dass Ihre Geräte auch unter anspruchsvollsten Bedingungen geschützt sind.
FAQ – Häufig gestellte Fragen zu PESD3V3S2UT – Doppel-ESD-Schutzdiode, 3,3 Vrwm, 20 Vcl, 30KV, SOT-23
Was bedeutet Vrwm und Vcl im Kontext der PESD3V3S2UT?
Vrwm steht für „Peak Repetitive Reverse Voltage“ (Spitzensperrspannung). Dies ist die maximale Spannung, die die Diode in Durchlassrichtung sperren kann, ohne Schaden zu nehmen. Vcl bezeichnet die „Clamping Voltage“ (Klemmspannung). Dies ist die maximale Spannung, die die Diode zulässt, sobald sie zu leiten beginnt, um eine angeschlossene Schaltung vor Überspannung zu schützen.
Welche ESD-Schutzstandards erfüllt die PESD3V3S2UT?
Die PESD3V3S2UT ist darauf ausgelegt, die Anforderungen des IEC 61000-4-2 Standards zu erfüllen, insbesondere im Hinblick auf Luftentladungen und Kontaktentladungen mit bis zu ±30 kV. Dies ist ein Industriestandard für den Schutz elektronischer Geräte vor elektrostatischer Entladung.
Ist die PESD3V3S2UT für alle Arten von elektronischen Schaltungen geeignet?
Aufgrund ihrer spezifischen Spannungsbewertungen (3,3 V Vrwm, 20 V Vcl) ist die PESD3V3S2UT besonders gut für Niederspannungsanwendungen geeignet. Sie ist ideal für die Absicherung von Datenleitungen und I/O-Ports, bei denen die Betriebsspannung im Bereich von 3,3 V liegt oder die Schaltung durch höhere Spannungen kurzzeitig belastet werden könnte. Für Hochspannungsanwendungen sind entsprechend dimensionierte Schutzbauteile erforderlich.
Wie wird die PESD3V3S2UT auf einer Leiterplatte montiert?
Die PESD3V3S2UT wird im SOT-23-Gehäuse geliefert, einem Standardgehäuse für Oberflächenmontage (SMD). Dies bedeutet, dass sie mithilfe von Reflow-Lötverfahren oder Wellenlöten direkt auf die Leiterplatte montiert wird. Die korrekte Lötverbindung ist entscheidend für die Leistungsfähigkeit des ESD-Schutzes.
Welchen Vorteil bietet die Doppel-Konfiguration gegenüber zwei einzelnen ESD-Schutzdioden?
Die Doppel-Konfiguration integriert zwei Schutzkanäle in einem einzigen Gehäuse. Dies spart Platz auf der Leiterplatte, reduziert die Anzahl der benötigten Komponenten und vereinfacht das Schaltungsdesign und die Bestückung. Gleichzeitig wird die Leistung durch die optimierte interne Anordnung verbessert.
Wie beeinflusst die PESD3V3S2UT die Signalqualität bei hohen Frequenzen?
Die PESD3V3S2UT zeichnet sich durch eine sehr geringe Leitungskapazität aus. Dies ist entscheidend für Anwendungen mit hohen Datenraten oder schnellen Signalwechseln, da eine hohe Kapazität zu Signalverzerrungen, Dämpfung und Jitter führen kann. Die niedrige Kapazität minimiert diese unerwünschten Effekte und gewährleistet die Integrität der übertragenen Daten.
Wo finde ich detaillierte technische Informationen und das Datenblatt zur PESD3V3S2UT?
Detaillierte technische Spezifikationen, elektrische Kennlinien, empfohlene Anwendungsleitlinien und alle relevanten Sicherheitsinformationen finden Sie im offiziellen Datenblatt des Herstellers, das in der Regel auf der Produktseite von Lan.de oder direkt beim Hersteller zur Verfügung steht.
