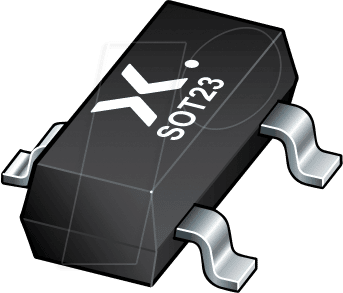

PESD2CAN – CAN-Bus ESD-Schutzdiode, TVS, 24 V, SOT-23-3

Maximale Sicherheit für Ihre CAN-Bus-Systeme: Die PESD2CAN ESD-Schutzdiode

Schützen Sie Ihre kritischen CAN-Bus-Installationen effektiv vor schädlichen elektrostatischen Entladungen (ESD) mit der PESD2CAN, einer hochentwickelten Transienten-Spannungsunterdrückungsdiode (TVS). Dieses Bauteil ist die ideale Lösung für Entwickler, Techniker und Systemintegratoren, die in der Automobilindustrie, industriellen Automatisierung und anderen anspruchsvollen Umgebungen arbeiten, in denen die Zuverlässigkeit und Langlebigkeit von Datenbussen von größter Bedeutung sind. Vermeiden Sie kostspielige Ausfälle und Datenkorruption durch eine gezielte und robuste ESD-Absorption.

Die überlegene Wahl: Warum PESD2CAN?

Während herkömmliche Schutzmechanismen oft unzureichend sind oder Kompromisse bei der Signalintegrität eingehen, setzt die PESD2CAN neue Maßstäbe. Ihre spezifische Auslegung für CAN-Bus-Anwendungen gewährleistet eine optimale Anpassung an die Signaldynamik und die Betriebsspannung von 24 V. Die TVS-Technologie bietet eine schnelle und effektive Ableitung von Überspannungsspitzen, bevor diese empfindliche Mikrocontroller oder Transceiver beschädigen können. Dies resultiert in einer gesteigerten Systemstabilität und einer signifikant reduzierten Ausfallwahrscheinlichkeit, was sie zur überlegenen Wahl gegenüber generischen ESD-Schutzlösungen macht.

Schlüsselfunktionen und Vorteile der PESD2CAN

• Effektiver ESD-Schutz: Bietet zuverlässigen Schutz gegen ESD-Impulse gemäß internationalen Standards und schützt somit die CAN-Bus-Kommunikation vor transienten Störungen.
• Optimiert für CAN-Bus: Speziell entwickelt, um den Anforderungen von CAN-Bus-Systemen gerecht zu werden, einschließlich der typischen Betriebsspannungen und Signalfrequenzen.
• Hohe Spitzenstrombelastbarkeit: Fähigkeit, hohe Spitzenströme abzuleiten, die bei ESD-Ereignissen auftreten können, ohne das Bauteil selbst zu beschädigen.
• Schnelle Ansprechzeit: Reagiert extrem schnell auf Überspannungsereignisse und leitet die Energie ab, bevor sie Schaden anrichten kann.
• Kompakte Bauform: Die SOT-23-3 Gehäusebauform ermöglicht eine einfache Integration in bestehende Schaltungen und ist ideal für platzkritische Anwendungen.
• Geringe Kapazität: Minimale parasitäre Kapazität, die wichtig für die Aufrechterhaltung der Signalintegrität bei hohen Datenraten ist.
• 24 V Betriebsspannung: Konzipiert für Systeme mit einer Nennspannung von 24 V, was in vielen industriellen und automobilen Anwendungen verbreitet ist.
• Hohe Zuverlässigkeit: Bietet eine langfristige und stabile Schutzfunktion für Ihre wertvollen Elektronikkomponenten.

Technische Spezifikationen im Detail

Die PESD2CAN ist mehr als nur eine Schutzdiode; sie ist ein integraler Bestandteil für die Robustheit Ihrer CAN-Bus-Implementierung. Die Transienten-Spannungsunterdrückungs (TVS)-Technologie, auf der diese Diode basiert, ist darauf ausgelegt, Überspannungsspitzen schnell und präzise zu absorbieren. Dies geschieht durch eine spezielle Halbleiterstruktur, die bei Erreichen einer bestimmten Schwellenspannung (Klemmspannung) leitend wird und die überschüssige Energie sicher zur Masse ableitet. Die genaue Klemmspannung ist entscheidend, um die nachgeschalteten Komponenten im sicheren Betriebsbereich zu halten, ohne die normale Signalübertragung zu beeinträchtigen.

Für CAN-Bus-Systeme, die oft in Umgebungen mit potenziellen elektrischen Störungen eingesetzt werden, wie z.B. in Kraftfahrzeugen, Industriemaschinen oder Gebäudeautomatisierung, ist ein effektiver ESD-Schutz unerlässlich. Elektrostatische Entladungen können durch Reibung, Schalterbetätigungen oder andere dynamische Prozesse entstehen und Spannungsspitzen im Kilovolt-Bereich erreichen. Ohne adäquaten Schutz können diese Spannungsspitzen nicht nur die CAN-Controller und Transceiver beschädigen, sondern auch zu Fehlern in der Datenübertragung führen, was wiederum Systemausfälle und Produktionsunterbrechungen nach sich ziehen kann.

Die PESD2CAN zeichnet sich durch ihre spezifische Eignung für 24-V-Systeme aus. Dies bedeutet, dass die Diode so konzipiert ist, dass sie auch bei erhöhten Spannungsspitzen innerhalb dieses Systems wirksam schützt, ohne selbst beschädigt zu werden oder die normale Signalübertragung zu stören. Die Integration der Diode erfolgt üblicherweise parallel zu den CAN-Bus-Leitungen (CAN_H und CAN_L) und der Masse. Die geringe parasitäre Kapazität der Diode ist dabei ein kritischer Faktor, da eine zu hohe Kapazität die Signalintegrität bei hohen Baudraten, wie sie im CAN-Protokoll üblich sind, beeinträchtigen könnte. Die PESD2CAN minimiert diesen Effekt, sodass eine störungsfreie Kommunikation auch unter anspruchsvollen Bedingungen gewährleistet ist.

Das SOT-23-3-Gehäuse ist ein Standard in der Oberflächenmontagetechnik und bietet eine hohe Packungsdichte. Dies ermöglicht die Integration der Schutzdiode auf kleinem Raum auf der Leiterplatte, was besonders bei der Entwicklung kompakter elektronischer Geräte von Vorteil ist. Die robuste Konstruktion des Gehäuses und die internen Materialien gewährleisten eine hohe Zuverlässigkeit und Langlebigkeit des Bauteils, selbst unter rauen Umgebungsbedingungen wie Vibrationen oder Temperaturschwankungen.

Produkt-Eigenschaften im Überblick

Merkmal	Beschreibung
Produkttyp	ESD-Schutzdiode (TVS)
Anwendungsspezifikation	CAN-Bus
Betriebsspannung (Maximal)	24 V
Gehäuse	SOT-23-3
Spitzenstrombelastbarkeit (typisch)	Höhe Spitzenstrombelastbarkeit zum Schutz vor transienten Entladungen; genaue Werte je nach Impulsform und Dauer gemäß Datenblatt
Ansprechzeit	Nanosekundenbereich, für schnellen Schutz von empfindlichen Komponenten
Parasitäre Kapazität	Gering, zur Erhaltung der Signalintegrität bei hohen Datenraten
Schutzfunktion	Ableitung von transienten Überspannungen und ESD-Impulsen
Material und Fertigung	Hochwertige Halbleitermaterialien und Präzisionsfertigung für maximale Zuverlässigkeit und Leistung
Einsatzgebiet	Automobiltechnik, industrielle Automatisierung, Telekommunikation, Medizintechnik und andere Systeme, die eine robuste CAN-Bus-Schnittstelle erfordern

Erweitertes Verständnis der CAN-Bus-Schutztechnologie

Der Controller Area Network (CAN)-Bus ist ein robuster serieller Bus, der speziell für die Kommunikation zwischen Mikrocontrollern und Geräten in Echtzeit entwickelt wurde, ohne dass dafür ein Host-Computer erforderlich ist. Seine Anwendungsvielfalt erstreckt sich über die Automobilindustrie, wo er für die Vernetzung von Motorsteuergeräten, Airbagsystemen und Infotainmentsystemen unerlässlich ist, bis hin zu industriellen Automatisierungssystemen, Robotik und Medizintechnik. Die inhärente Robustheit des CAN-Protokolls wird jedoch durch externe Faktoren wie elektrostatische Entladungen (ESD) erheblich beeinträchtigt. ESD-Ereignisse können durch eine Vielzahl von Faktoren ausgelöst werden, darunter die Berührung von leitfähigen Oberflächen, das Ein- und Ausstecken von Steckverbindern oder sogar durch Umgebungseffekte wie Blitzschlag in der Nähe von Freileitungen.

Eine elektrostatische Entladung stellt eine kurzzeitige, aber extrem hohe Spannungsspitze dar, die in der Lage ist, die empfindlichen Halbleiterbauteile im CAN-Transceiver oder im Mikrocontroller dauerhaft zu beschädigen. Die Schäden können von Funktionsverlust über intermittierende Fehler bis hin zur vollständigen Zerstörung des Bauteils reichen. In sicherheitskritischen Anwendungen, wie sie in der Automobilindustrie häufig vorkommen, können solche Ausfälle schwerwiegende Folgen haben. Daher ist die Implementierung eines effektiven ESD-Schutzes keine Option mehr, sondern eine absolute Notwendigkeit.

Die PESD2CAN nutzt die Prinzipien der Transienten-Spannungsunterdrückung (TVS), einer fortschrittlichen Methode zum Schutz elektronischer Schaltungen vor Überspannungsereignissen. Im Gegensatz zu anderen Schutzkomponenten, wie z.B. Varistoren oder Gasentladungsröhren, die oft eine längere Ansprechzeit oder eine höhere parasitäre Kapazität aufweisen, zeichnen sich TVS-Dioden durch ihre extrem schnelle Reaktion und ihre geringe Klemmspannung aus. Die Klemmspannung einer TVS-Diode definiert die maximale Spannung, die bei Anwesenheit einer Überspannung auf der Leitung verbleibt. Eine niedrige Klemmspannung ist entscheidend, um die Spannung auf einem Niveau zu halten, das weit unterhalb der Zerstörungsspannung der geschützten Komponenten liegt.

Die PESD2CAN wurde speziell für CAN-Bus-Anwendungen konzipiert, was bedeutet, dass ihre elektrischen Eigenschaften, wie z.B. die Klemmspannung und die Ansprechzeit, fein abgestimmt sind, um die typische Signalform und Betriebsspannung des CAN-Protokolls zu berücksichtigen. Die 24V-Nennspannung ist für viele industrielle und automobiltaugliche Systeme relevant, in denen die Versorgung oft über eine 24V-Batterie oder ein Netzteil erfolgt. Die Diode bietet einen robusten Schutz gegen Spannungsspitzen, die diese Nennspannung überschreiten und potenziell Schäden verursachen könnten.

Die SOT-23-3-Gehäuseform ist ein weit verbreiteter Standard für Oberflächenmontagebauteile. Diese kompakte Bauweise ermöglicht eine hohe Integration auf Leiterplatten und ist ideal für Anwendungen, bei denen der Platz begrenzt ist, wie es bei vielen modernen elektronischen Geräten der Fall ist. Die Montage erfolgt typischerweise durch Lötprozesse, die eine zuverlässige elektrische Verbindung gewährleisten. Die Kombination aus einem leistungsfähigen Schutzmechanismus und einer praktikablen Gehäuseform macht die PESD2CAN zu einer attraktiven Lösung für eine breite Palette von Designanforderungen.

FAQ – Häufig gestellte Fragen zu PESD2CAN – CAN-Bus ESD-Schutzdiode, TVS, 24 V, SOT-23-3

Wie genau funktioniert der ESD-Schutz durch eine TVS-Diode wie die PESD2CAN?

Eine Transienten-Spannungsunterdrückungsdiode (TVS) verhält sich unter normalen Betriebsbedingungen wie eine offene Schaltung. Bei Erreichen einer definierten Schwellenspannung (Durchbruchspannung) schaltet sie sehr schnell in einen niederohmigen Zustand und leitet die überschüssige Energie, die durch eine elektrostatische Entladung (ESD) oder andere transiente Überspannungen verursacht wird, sicher zur Masse ab. Dadurch wird die Spannung auf der Leitung auf ein sicheres Niveau (Klemmspannung) begrenzt, um die nachgeschalteten empfindlichen Bauteile vor Beschädigung zu schützen.

Welche Vorteile bietet die PESD2CAN gegenüber einer einfachen Zener-Diode für den ESD-Schutz?

TVS-Dioden wie die PESD2CAN bieten eine deutlich schnellere Ansprechzeit im Nanosekundenbereich, was für den Schutz vor kurzen, aber energiereichen ESD-Impulsen entscheidend ist. Zudem weisen sie in der Regel eine niedrigere Klemmspannung auf, was eine effektivere Begrenzung der Überspannung bedeutet. Die parasitäre Kapazität ist ebenfalls geringer, was die Signalintegrität bei hohen Datenraten, wie sie im CAN-Bus üblich sind, besser schützt als bei vielen Zener-Dioden.

In welchen Umgebungen ist der Einsatz der PESD2CAN besonders empfehlenswert?

Der Einsatz der PESD2CAN ist besonders empfehlenswert in Umgebungen, in denen CAN-Bus-Systeme potenziellen elektrischen Störungen und ESD-Risiken ausgesetzt sind. Dazu gehören typischerweise die Automobilindustrie (Fahrzeuge), industrielle Automatisierungsanlagen, Fertigungsstraßen, Robotersteuerungen, aber auch Medizintechnik und Telekommunikationsgeräte, die auf eine zuverlässige und störungsfreie CAN-Kommunikation angewiesen sind.

Was bedeutet die Spezifikation „24 V“ für diese Schutzdiode?

Die Angabe „24 V“ bezieht sich auf die Nennbetriebsspannung des Systems, für das die Diode ausgelegt ist. Sie gibt an, dass die Diode für den Schutz von CAN-Bus-Leitungen in Systemen mit einer normalen Betriebsspannung von bis zu 24 Volt optimiert ist. Die Diode schützt vor Spannungsspitzen, die diese Betriebsnennspannung überschreiten und für die empfindliche Elektronik eine Gefahr darstellen würden.

Ist die PESD2CAN für alle Arten von CAN-Bus-Anwendungen geeignet?

Ja, die PESD2CAN ist speziell für CAN-Bus-Anwendungen konzipiert und bietet eine hohe Kompatibilität mit den gängigen CAN-Protokollen (z.B. CAN 2.0A, CAN 2.0B, CAN FD) und Baudraten. Ihre geringe parasitäre Kapazität und schnelle Ansprechzeit sorgen dafür, dass sie die Signalintegrität auch bei höheren Datenraten aufrechterhalten kann. Sie ist eine universelle Lösung für den ESD-Schutz von CAN-Schnittstellen.

Wie wird die PESD2CAN typischerweise auf einer Leiterplatte installiert?

Die PESD2CAN im SOT-23-3-Gehäuse ist für die Oberflächenmontage (SMD) ausgelegt. Sie wird typischerweise parallel zu den CAN-Bus-Leitungen (CAN_H und CAN_L) und der Masse (GND) auf der Leiterplatte montiert. Eine sorgfältige Lötverbindung ist für eine optimale Leistung und Zuverlässigkeit des Schutzes unerlässlich.

Welche Schutzmechanismen bietet die PESD2CAN konkret?

Die PESD2CAN bietet Schutz vor verschiedenen Arten von transienten Spannungsereignissen. Dazu gehören vor allem elektrostatische Entladungen (ESD) nach relevanten Normen (z.B. IEC 61000-4-2), aber auch kurzzeitige Überspannungen, die durch Schalthandlungen oder andere elektrische Effekte im System entstehen können. Sie wirkt als Überspannungsbegrenzer, der gefährliche Spannungsspitzen schnell identifiziert und zur Masse ableitet.

Marke	NXP
