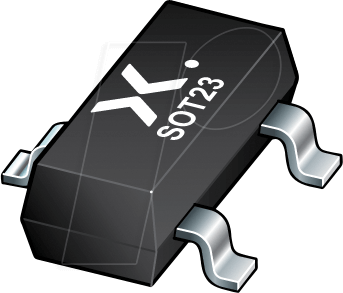

Maximale ESD-Sicherheit für Ihre FlexRay-Netzwerke: Die PESD1FLEX TVS-Schutzdiode
In modernen Fahrzeugarchitekturen spielen zuverlässige Kommunikationsnetzwerke wie FlexRay eine zentrale Rolle. Doch gerade diese sensiblen Systeme sind anfällig für elektrostatische Entladungen (ESD), die zu Ausfällen, Datenverlust und kostspieligen Reparaturen führen können. Die PESD1FLEX ist Ihre ultimative Lösung, um Ihre FlexRay-Komponenten wirksam vor schädlichen ESD-Impulsen zu schützen. Entwickelt für anspruchsvolle Automotive-Anwendungen, bietet diese Transiente Spannungsunterdrückungsdiode (TVS) einen robusten und schnellen Schutz, der über herkömmliche Schutzmechanismen hinausgeht.
Warum die PESD1FLEX die überlegene Wahl ist
Standardlösungen im ESD-Schutz stoßen oft an ihre Grenzen, wenn es um die hohen Anforderungen von Automotive-Bussystemen geht. Die PESD1FLEX setzt hier neue Maßstäbe durch ihre gezielte Auslegung für FlexRay-Protokolle. Sie bietet nicht nur eine herausragende Spannungsbegrenzung, sondern auch eine exzellente Signalintegrität. Im Gegensatz zu simpleren Dioden, die das Signal potenziell verzerren oder verzögern könnten, ist die PESD1FLEX speziell darauf optimiert, die Datenqualität während des ESD-Schutzes aufrechtzuerhalten. Dies sichert die Kommunikationszuverlässigkeit und verlängert die Lebensdauer Ihrer empfindlichen Elektronik.
Herausragende Schutzmerkmale der PESD1FLEX
- Schnelle Ansprechzeit: Die PESD1FLEX reagiert in Nanosekunden auf Überspannungsereignisse und leitet die Energie sicher ab, bevor sie Bauteile beschädigen kann.
- Präzise Spannungsbegrenzung: Mit einer Nennspannung von 24 V bietet sie einen optimalen Schutz für FlexRay-Signalleitungen, ohne die normale Betriebsspannung zu beeinträchtigen.
- Hohe Stoßstromfestigkeit: Die Diode ist konzipiert, um wiederholte ESD-Impulse gemäß den strengen Automotive-Standards (z.B. ISO 7637) zu absorbieren.
- Geringe Leckströme: Im Normalbetrieb sorgt die PESD1FLEX für minimale Stromaufnahme, was zur Energieeffizienz des Gesamtsystems beiträgt.
- Optimiert für FlexRay: Die Kapazität und Impedanz sind so abgestimmt, dass sie die Signalintegrität des FlexRay-Protokolls maximal schonen.
- Kompakte Bauform (SOT-323): Ermöglicht eine einfache Integration in dichte Leiterplattendesigns ohne signifikanten Platzbedarf.
- Robuste Zuverlässigkeit: Hergestellt für den anspruchsvollen Einsatz in Fahrzeugen, wo Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen entscheidend sind.
Technische Spezifikationen und Leistungsparameter
Die PESD1FLEX ist ein Paradebeispiel für angewandte Halbleitertechnologie im Dienste der Systemstabilität. Ihre Kernfunktion basiert auf der Avalanche-Durchbruchcharakteristik von p-n-Übergängen, die bei Überschreiten einer definierten Spannungsspitze schlagartig leitend wird und so die überschüssige Energieableitet. Die spezielle Dotierung und Geometrie der Diode in der SOT-323-Gehäusebauform ermöglichen eine hohe Leistungsdichte bei gleichzeitig geringer Größe.
Die 24V-Betriebsspannungsgrenze stellt sicher, dass die Diode erst bei signifikanten Spannungsspitzen aktiv wird, die über die normale Betriebslinie hinausgehen. Dies ist essenziell, um Fehlfunktionen durch ungewollte Schaltungen zu vermeiden. Die Fähigkeit, kurzzeitige Spitzenströme zu handhaben, ist direkt mit der internen Struktur und dem verwendeten Halbleitermaterial verbunden. Die PESD1FLEX erfüllt die Anforderungen für den Schutz von differentiellen Signalleitungen, die im FlexRay-System für die robuste Datenübertragung sorgen.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | ESD-Schutzdiode, Transiente Spannungsunterdrückung (TVS) |
| Anwendungsspezifität | Optimiert für FlexRay-Kommunikationsbusse |
| Betriebsspannung (VDRM) | 24 V |
| Ansprechzeit | Extrem schnell (typisch im Nanosekundenbereich) |
| Gehäuse | SOT-323 |
| Stoßstromfestigkeit (IPP) | Hohe Peak-Pulsstromkapazität gemäß relevanten Standards (spezifische Werte je nach Norm) |
| Signalintegrität | Minimaler Einfluss auf die Datenqualität, niedrige Kapazität |
| Leckstrom (IR) | Sehr gering im Normalbetrieb |
| Materialität | Hochwertiges Halbleitermaterial (Silizium-basiert) |
| Einsatzumgebung | Automotive-Anwendungen, industrielle Automatisierung |
Anwendungsbereiche und Systemintegration
Die PESD1FLEX ist eine unverzichtbare Komponente für alle, die die Zuverlässigkeit von FlexRay-basierten Systemen gewährleisten müssen. Dies umfasst primär die Automobilindustrie, wo FlexRay für sicherheitskritische Funktionen wie Airbag-Steuerungen, Fahrassistenzsysteme und Body Control Modules eingesetzt wird. Aber auch in industriellen Automatisierungssystemen, Robotik und verteilten Steuerungseinheiten, die auf hochzuverlässige Echtzeitkommunikation angewiesen sind, findet die PESD1FLEX Anwendung.
Die Integration in bestehende Schaltungen ist dank des standardisierten SOT-323-Gehäuses unkompliziert. Die Diode wird üblicherweise parallel zu den zu schützenden FlexRay-Leitungen platziert. Eine sorgfältige Platzierung nahe der Schnittstelle oder den zu schützenden Bauteilen maximiert die Effektivität des Schutzes, indem der Weg für die abgeleiteten Stoßströme minimiert wird. Die geringe Größe erlaubt dabei auch die Integration in beengte Bauräume auf der Leiterplatte, was in modernen elektronischen Steuergeräten oft eine Herausforderung darstellt.
Häufig gestellte Fragen (FAQ) zu PESD1FLEX – FlexRay-ESD-Schutzdiode, TVS, 24 V, SOT-323
Warum ist ein spezifischer ESD-Schutz für FlexRay notwendig?
FlexRay-Netzwerke sind für ihre hohe Geschwindigkeit und Zuverlässigkeit bekannt, was sie jedoch auch anfällig für Schäden durch elektrostatische Entladungen macht. ESD-Impulse können die empfindliche Elektronik, die für die schnelle Datenübertragung zuständig ist, beschädigen oder zerstören, was zu Systemausfällen und Datenverlust führt. Die PESD1FLEX bietet einen dedizierten Schutz, der speziell auf die Charakteristiken von FlexRay abgestimmt ist und dessen Signalintegrität bewahrt.
Wie funktioniert eine TVS-Diode wie die PESD1FLEX?
Eine TVS-Diode (Transient Voltage Suppressor) ist eine Halbleiterkomponente, die dazu dient, empfindliche Elektronik vor transienten Überspannungsereignissen zu schützen. Bei normalen Betriebsspannungen verhält sie sich wie eine offene Schaltung. Überschreitet die Spannung jedoch einen bestimmten Schwellenwert (in diesem Fall 24 V), wird die Diode schlagartig leitend und leitet die überschüssige Energie sicher zur Masse ab. Sie begrenzt die Spannung auf ein sicheres Niveau und schützt so die nachgeschalteten Komponenten.
Was bedeutet die Angabe „24 V“ bei der PESD1FLEX?
„24 V“ bezieht sich auf die Nenn-Betriebsspannung (Stand-off Voltage) der Diode. Dies bedeutet, dass die Diode bis zu dieser Spannung keine wesentlichen Strompfade öffnet und somit die normale Signalübertragung nicht beeinträchtigt. Erst wenn die Spannung diesen Wert überschreitet, wird die Diode aktiv und beginnt, die Überspannung zu begrenzen.
Ist die PESD1FLEX kompatibel mit anderen Kommunikationsstandards als FlexRay?
Obwohl die PESD1FLEX speziell für FlexRay optimiert wurde, kann sie unter Umständen auch zum Schutz anderer Bussysteme mit ähnlichen Spannungspegeln und Signalintegritätsanforderungen eingesetzt werden. Die genaue Kompatibilität hängt jedoch von den spezifischen Spannungspegeln, Baudraten und den individuellen Anforderungen des jeweiligen Bussystems ab. Für maximale Performance und Schutz ist die Verwendung für FlexRay empfohlen.
Wie wird die PESD1FLEX korrekt in eine Schaltung integriert?
Die PESD1FLEX wird typischerweise in Serie oder parallel zu den zu schützenden Signalleitungen platziert. Für den Schutz von FlexRay-Differenzsignalen wird die Diode in der Regel so positioniert, dass sie von den Signalleitungen zur Masse (GND) führt. Eine möglichst geringe Entfernung zum zu schützenden Bauteil oder zur Netzwerkschnittstelle ist ratsam, um die Wirksamkeit des Schutzes zu erhöhen, indem die Induktivitäten des Pfades minimiert werden.
Welche Vorteile bietet das SOT-323-Gehäuse?
Das SOT-323-Gehäuse ist ein sehr kleines Oberflächenmontagegehäuse (SMD), das sich durch seinen geringen Platzbedarf auszeichnet. Dies ist besonders vorteilhaft für Anwendungen, bei denen der Platz auf der Leiterplatte begrenzt ist, wie es bei modernen elektronischen Steuergeräten in Fahrzeugen häufig der Fall ist. Trotz seiner geringen Größe bietet es eine ausreichende thermische Ableitung für die zu erwartenden Belastungen im Rahmen der ESD-Schutzfunktion.
Wie unterscheidet sich die PESD1FLEX von einer Standard-Suppressordioden?
Im Gegensatz zu vielen Standard-Suppressordioden, die eine breitere Anwendungspalette abdecken und möglicherweise eine höhere parasitäre Kapazität aufweisen, wurde die PESD1FLEX gezielt für die Anforderungen von FlexRay entwickelt. Dies bedeutet, dass ihre Kapazität, ihr Ansprechverhalten und ihre Bandbreite so optimiert sind, dass die kritische Signalintegrität des FlexRay-Protokolls nicht beeinträchtigt wird. Dies ist entscheidend für die fehlerfreie und schnelle Datenübertragung, die FlexRay auszeichnet.
