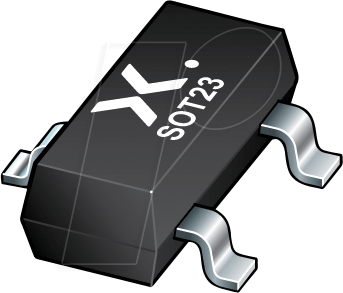

Zuverlässiger Schutz für Ihre CAN-Bus-Systeme: Die PESD 1CAN ESD-Schutzdiode
Moderne Fahrzeuge und industrielle Steuerungen sind auf robuste und störungsfreie Kommunikationsnetzwerke angewiesen. Der CAN-Bus (Controller Area Network) ist hierbei ein zentraler Bestandteil, der jedoch empfindlich auf elektrostatische Entladungen (ESD) und transiente Überspannungen reagieren kann. Die PESD 1CAN – eine CAN-Bus ESD-Schutzdiode mit TVS-Technologie (Transient Voltage Suppressor) und einer Nennspannung von 24 V im kompakten SOT-23-3 Gehäuse – wurde entwickelt, um genau diese Herausforderungen zu meistern. Sie bietet eine unentbehrliche Schutzschicht für empfindliche CAN-Controller und Datenleitungen, schützt vor kostspieligen Ausfällen und gewährleistet die Integrität Ihrer industriellen Automatisierungs- und Automotive-Anwendungen.
Die überlegene Schutzlösung für CAN-Bus-Schnittstellen
Im Gegensatz zu Standardlösungen, die oft nur einen begrenzten Schutz gegen einmalige Überspannungsereignisse bieten, zeichnet sich die PESD 1CAN durch ihre fortschrittliche TVS-Technologie aus. Diese Technologie ermöglicht eine schnelle und effiziente Ableitung von transienten Spannungsspitzen, die weit über die Toleranzgrenzen normaler Bauteile hinausgehen. Die PESD 1CAN absorbiert und dissipiert diese Energie, bevor sie Ihre wertvollen CAN-Controller erreichen kann, und bietet somit einen wiederholbaren und zuverlässigen Schutz gegen die zerstörerische Kraft elektrostatischer Entladungen. Die Wahl der PESD 1CAN bedeutet eine Investition in die langfristige Stabilität und Zuverlässigkeit Ihrer CAN-Bus-Systeme, minimiert Ausfallzeiten und reduziert Wartungskosten.
Kernfunktionen und technische Vorteile
Die PESD 1CAN bietet eine herausragende Leistung, die sie zur idealen Wahl für anspruchsvolle Anwendungen macht:
- Schnelle Ansprechzeit: Die TVS-Technologie ermöglicht eine Reaktionszeit im Nanosekundenbereich, um schädliche Spannungsspitzen sofort zu neutralisieren.
- Hohe Spannungsfestigkeit: Mit einer Nennspannung von 24 V ist die Diode optimal auf die typischen Betriebsspannungen von CAN-Bus-Systemen abgestimmt und bietet ausreichende Reserven.
- Kompaktes SOT-23-3 Gehäuse: Dieses standardisierte Gehäuseformat ermöglicht eine einfache Integration in bestehende Leiterplattendesigns und spart wertvollen Bauraum.
- Niedrige Leckströme: Die Diode zeichnet sich durch geringe Leckströme aus, die die Leistung des CAN-Busses nicht beeinträchtigen.
- Zuverlässiger ESD-Schutz: Erfüllt höchste ESD-Schutzklassen und schützt effektiv vor Schäden durch elektrostatische Entladungen.
- Robuste Bauweise: Entwickelt für den Einsatz in rauen Umgebungen, wie sie in der Automobilindustrie und industriellen Automatisierung häufig anzutreffen sind.
Anwendungsgebiete und Einsatzmöglichkeiten
Die PESD 1CAN ist aufgrund ihrer spezifischen Eigenschaften für eine breite Palette von Anwendungen prädestiniert, bei denen die Integrität und Zuverlässigkeit des CAN-Busses von entscheidender Bedeutung sind:
- Automobilindustrie: Schutz von Steuergeräten (ECUs) für Motorsteuerung, Infotainmentsysteme, Fahrerassistenzsysteme (ADAS) und Body Control Modules.
- Industrielle Automatisierung: Absicherung von Feldbus-Kommunikationsschnittstellen in Produktionsanlagen, Robotik und Prozesssteuerungen.
- Gebäudeautomation: Schutz von Kommunikationsleitungen in Smart-Home- und Gebäudemanagementsystemen.
- Medizintechnik: Gewährleistung der Signalintegrität in medizinischen Geräten, die über CAN-Bus kommunizieren.
- Transportwesen: Schutz von Kommunikationssystemen in Nutzfahrzeugen, Schienenfahrzeugen und Schiffen.
Technische Spezifikationen im Detail
| Spezifikation | Wert | Beschreibung |
|---|---|---|
| Produkttyp | CAN-Bus ESD-Schutzdiode | Spezifische Schutzdiode für CAN-Bus-Schnittstellen. |
| Technologie | TVS (Transient Voltage Suppressor) | Bietet schnellen und wiederholbaren Schutz vor transienten Überspannungen. |
| Nennspannung (Vcc) | 24 V | Geeignet für CAN-Bus-Systeme mit Betriebsspannungen bis zu 24 V. |
| Gehäuse | SOT-23-3 | Standardisiertes, kompaktes SMD-Gehäuse für einfache Integration. |
| Peak Pulsleistung (PPP) | Typischerweise 100 W (8/20 µs Pulsform) | Gibt die maximale Leistung an, die die Diode bei einem einzelnen Impuls absorbieren kann. Dies ist ein kritischer Wert für den ESD-Schutz. |
| Klemmspannung (VC) | Ca. 28 – 32 V bei 1 A | Die Spannung, auf die die Diode die Überspannung begrenzt, sobald sie zu leiten beginnt. Ein niedriger Wert schützt die nachgeschaltete Elektronik besser. |
| Betriebstemperaturbereich | -40°C bis +85°C | Gewährleistet die Funktionalität auch unter extremen Temperaturbedingungen. |
| Durchlassspannung (VF) | Typischerweise < 0,5 V bei 1 A | Die Spannung über der Diode, wenn sie in Durchlassrichtung betrieben wird. Ein niedriger Wert minimiert Leistungsverluste. |
| Ansprechzeit | < 1 ns | Die Zeit, die die Diode benötigt, um auf eine Überspannung zu reagieren und zu leiten. |
Warum PESD 1CAN die optimale Wahl ist
Die PESD 1CAN setzt neue Maßstäbe im Schutz von CAN-Bus-Systemen. Ihre Fähigkeit, sowohl ESD- als auch andere transiente Überspannungen mit einer schnellen Ansprechzeit und einer präzisen Klemmspannung zu absorbieren, unterscheidet sie deutlich von herkömmlichen Schutzmethoden wie Zenerdioden oder Varistoren, die oft langsamer reagieren oder eine höhere Klemmspannung aufweisen. Die bewährte TVS-Technologie, kombiniert mit den robusten Spezifikationen der PESD 1CAN, bietet einen langlebigen und zuverlässigen Schutz, der Ausfallzeiten minimiert und die Gesamtlebensdauer Ihrer Geräte verlängert. Das kompakte SOT-23-3 Gehäuse ermöglicht zudem eine effiziente Platznutzung auf der Leiterplatte, was in modernen, dicht gepackten Elektronikdesigns von unschätzbarem Wert ist.
FAQ – Häufig gestellte Fragen zu PESD 1CAN – CAN-Bus ESD-Schutzdiode, TVS, 24 V, SOT-23-3
Was genau ist eine ESD-Schutzdiode und warum ist sie für CAN-Bus-Systeme wichtig?
Eine ESD-Schutzdiode, wie die PESD 1CAN, ist ein elektronisches Bauteil, das dazu dient, empfindliche Schaltungen vor den schädlichen Auswirkungen von elektrostatischer Entladung (ESD) und anderen transienten Überspannungen zu schützen. CAN-Bus-Systeme, die in kritischen Anwendungen wie Fahrzeugen und Industrieanlagen eingesetzt werden, sind anfällig für solche Ereignisse, die zu Kommunikationsfehlern oder dauerhaften Schäden führen können. Die PESD 1CAN leitet diese gefährlichen Spannungsspitzen sicher ab.
Wie funktioniert die TVS-Technologie der PESD 1CAN?
Die TVS-Technologie (Transient Voltage Suppressor) ermöglicht es der PESD 1CAN, bei Erreichen einer bestimmten Schwellenspannung sehr schnell zu leiten und somit überschüssige Energie in Form von Strom abzuleiten. Dies geschieht in Nanosekunden, lange bevor die Überspannung die nachgeschalteten, empfindlichen Komponenten erreichen und beschädigen kann. Nach Abklingen der Überspannung kehrt die Diode in ihren gesperrten Zustand zurück.
Welche Vorteile bietet das SOT-23-3 Gehäuse?
Das SOT-23-3 Gehäuse ist ein standardisiertes Surface-Mount-Device (SMD)-Gehäuse, das sehr klein und flach ist. Dies ermöglicht eine einfache und platzsparende Bestückung auf Leiterplatten, was besonders in kompakten elektronischen Geräten und Systemen von Vorteil ist. Es lässt sich problemlos mit automatisierten Bestückungsmaschinen verarbeiten.
Ist die PESD 1CAN für alle CAN-Bus-Anwendungen geeignet?
Ja, die PESD 1CAN ist aufgrund ihrer Spezifikationen, insbesondere der Nennspannung von 24 V und der robusten Schutzfähigkeiten, für eine breite Palette von CAN-Bus-Anwendungen in der Automobilindustrie, industriellen Automatisierung und anderen Sektoren geeignet, bei denen zuverlässiger Schutz vor transienten Überspannungen erforderlich ist.
Was bedeutet die Nennspannung von 24 V für die Anwendung?
Die Nennspannung von 24 V gibt die maximale Spannung an, für die die Diode ausgelegt ist. CAN-Bus-Systeme arbeiten typischerweise im Bereich von 12 V bis 24 V. Eine 24-V-Diode bietet somit genügend Spielraum und Sicherheit für die meisten gängigen CAN-Bus-Anwendungen und schützt die Leitung zuverlässig, ohne die normale Kommunikation zu beeinträchtigen.
Wie schützt die PESD 1CAN vor wiederholten Überspannungsereignissen?
Im Gegensatz zu einigen anderen Schutzkomponenten, die bei wiederholten Überspannungsereignissen degradieren können, ist die TVS-Technologie der PESD 1CAN darauf ausgelegt, eine Vielzahl von transienten Ereignissen ohne signifikante Leistungsverschlechterung zu überstehen. Dies gewährleistet einen langlebigen und zuverlässigen Schutz über die gesamte Lebensdauer des Geräts.
Wie wird die PESD 1CAN auf der Leiterplatte installiert?
Die PESD 1CAN im SOT-23-3 Gehäuse ist eine SMD-Komponente. Sie wird durch Lötprozesse, typischerweise im Reflow-Lötverfahren, direkt auf die Kupferbahnen einer Leiterplatte montiert. Die Pins der Diode werden an die entsprechenden Signalleitungen des CAN-Busses und an Masse angeschlossen, um den Schutz zu gewährleisten.
