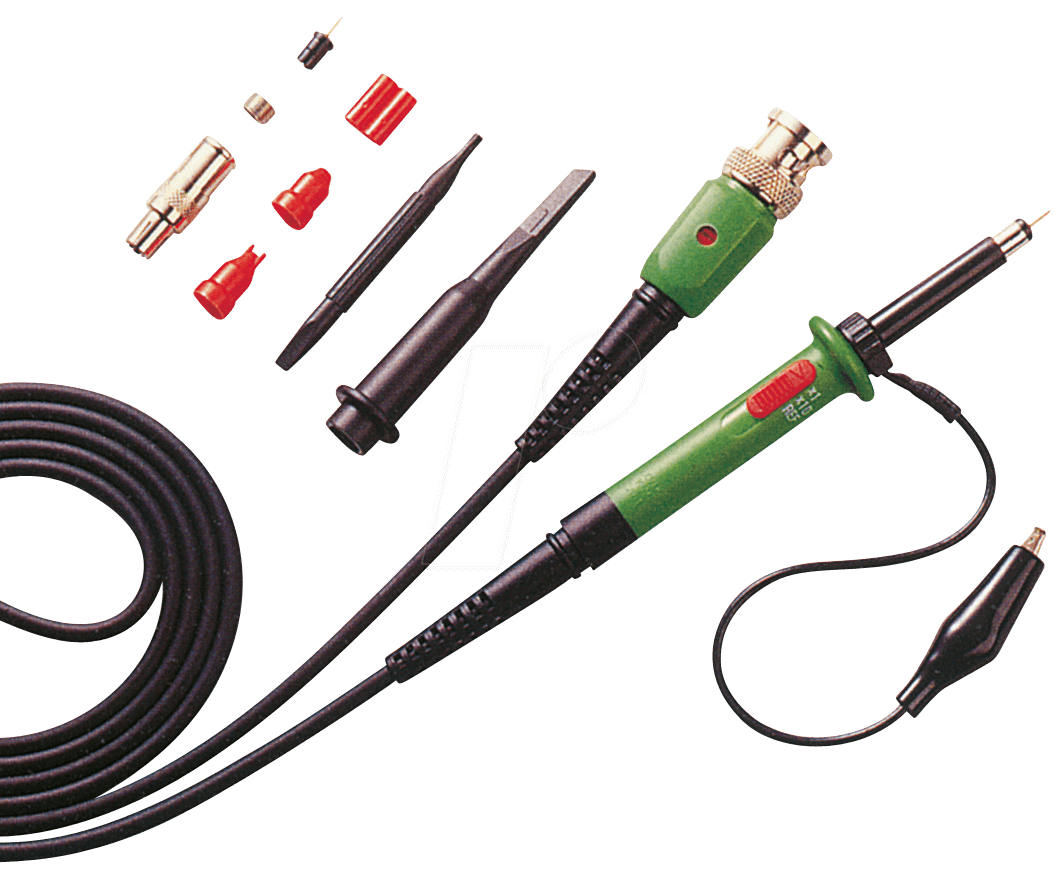

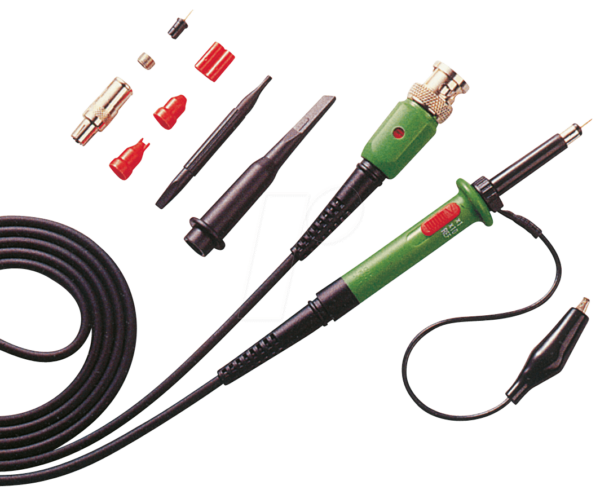

PEAKTECH TK-250 – Modulartastkopf für präzise Messungen bis 250 MHz
Sie benötigen für Ihre anspruchsvollen Messaufgaben in Elektronikentwicklung, Service oder Ausbildung ein zuverlässiges und vielseitiges Werkzeug? Der PEAKTECH TK-250 Modulartastkopf mit einer Bandbreite von 250 MHz und schaltbaren Dämpfungsfaktoren (10:1 und 1:1) ist die ideale Lösung, um präzise Spannungs- und Signalanalyse auf Oszilloskopen und anderen Messgeräten durchzuführen. Dieses Präzisionsinstrument ermöglicht Ihnen die exakte Erfassung von Signalen, selbst bei komplexen Schaltungen, und minimiert dabei ungewollte Belastungseffekte.
Maximale Präzision und Vielseitigkeit für Ihre Messanforderungen
Der PEAKTECH TK-250 Modulartastkopf ist darauf ausgelegt, die Genauigkeit Ihrer Messungen signifikant zu erhöhen. Seine Bandbreite von 250 MHz stellt sicher, dass auch schnelle Signaländerungen und hochfrequente Komponenten korrekt erfasst werden. Die zuschaltbare 10:1 Dämpfung ist essentiell, um die Eingangsimpedanz des Messgeräts zu erhöhen und die Belastung der zu messenden Schaltung zu reduzieren. Dies ist besonders wichtig bei empfindlichen Schaltungen oder bei der Messung von Spannungen, die die Eingangsgrenzen des Oszilloskops überschreiten könnten. Die 1:1 Dämpfung ermöglicht hingegen die Messung von sehr kleinen Signalen, bei denen eine Signalverringerung unerwünscht ist. Diese Flexibilität macht den TK-250 zu einem unverzichtbaren Werkzeug für eine breite Palette von Anwendungen.
Technische Überlegenheit und Anwendungsbereiche
Die Konstruktion des PEAKTECH TK-250 Modulartastkopfs legt besonderen Wert auf die Signalintegrität. Eine sorgfältige Auswahl der Bauteile und die optimierte Schaltungsführung minimieren Signalverluste und unerwünschte Reflexionen. Dies führt zu einer klaren und akkuraten Darstellung des gemessenen Signals auf Ihrem Oszilloskop. Die robuste Bauweise gewährleistet eine lange Lebensdauer, auch im professionellen Umfeld. Er eignet sich hervorragend für:
- Fehleranalyse und Debugging in digitalen und analogen Schaltungen
- Leistungsmessungen und Signalanalyse in der Audio- und Videotechnik
- Kalibrierung und Überprüfung von elektronischen Systemen
- Entwicklungsarbeiten in der Telekommunikation und Datentechnik
- Ausbildung und Lehre in elektronischen Fachbereichen
- Service und Wartung von Industrieanlagen
Hauptvorteile des PEAKTECH TK-250
- Hohe Bandbreite: Erfasst präzise Signale bis zu 250 MHz für umfassende Analysen.
- Zuschaltbare Dämpfung: Flexible Anpassung (10:1 / 1:1) für unterschiedliche Messbereiche und zur Reduzierung von Schaltungsbelastungen.
- Optimierte Signalintegrität: Minimale Signalverzerrung und Reflexion für akkurate Messergebnisse.
- Robuste Konstruktion: Langlebigkeit und Zuverlässigkeit auch im anspruchsvollen Einsatz.
- Universelle Kompatibilität: Geeignet für die meisten gängigen Oszilloskope und Messgeräte mit entsprechenden BNC-Anschlüssen.
- Ergonomisches Design: Komfortable Handhabung für ermüdungsfreies Arbeiten.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Modell | PEAKTECH TK-250 |
| Typ | Modulartastkopf (Passiv) |
| Bandbreite | 0 Hz bis 250 MHz |
| Dämpfungsfaktoren | Schaltbar: 10:1 und 1:1 |
| Eingangsimpedanz (10:1) | 10 MΩ (parallel zu 12 pF) |
| Eingangsimpedanz (1:1) | 1 MΩ (parallel zu 40 pF) |
| Maximale Eingangsspannung (10:1) | 600 V DC oder AC Spitze-Spitze |
| Maximale Eingangsspannung (1:1) | 300 V DC oder AC Spitze-Spitze |
| Anstiegszeit (bei 10:1) | ≤ 1.4 ns |
| Kabellänge | Ca. 1.2 Meter |
| Anschluss | BNC-Stecker |
| Material und Haptik | Hochwertiger Kunststoff, rutschfeste Gummierung am Griff für sichere Handhabung. Robuste Steckverbindungen. |
| Design-Merkmale | Kompakte Bauform, klar gekennzeichneter Dämpfungsumschalter, integrierter Erdungsclip. |
| Einsatzmöglichkeiten | Universell einsetzbar für analoge und digitale Oszilloskope, Funktionsgeneratoren und Spektrumanalysatoren. Ideal für präzise Signalmessungen im Frequenzbereich bis 250 MHz. |
FAQ – Häufig gestellte Fragen zu PEAKTECH TK-250 – Modulartastkopf, 250 MHz, 10:1 und 1:1
Was ist der Hauptvorteil der schaltbaren Dämpfung am PEAKTECH TK-250?
Die schaltbare Dämpfung des PEAKTECH TK-250 ermöglicht Ihnen eine flexible Anpassung an Ihre Messumgebung. Der 10:1 Modus erhöht die Eingangsimpedanz und reduziert die Belastung der zu messenden Schaltung, was für präzise Messungen an empfindlichen Schaltungen unerlässlich ist und die Messgrenzen Ihres Oszilloskops erweitert. Der 1:1 Modus ist ideal für die Messung sehr kleiner Signale, bei denen keine zusätzliche Signalabschwächung gewünscht ist.
Welche Bandbreite hat der PEAKTECH TK-250 Modulartastkopf?
Der PEAKTECH TK-250 Modulartastkopf verfügt über eine Bandbreite von 250 MHz. Dies gewährleistet, dass auch schnelle Signalflanken und hochfrequente Signalanteile korrekt erfasst und auf Ihrem Oszilloskop dargestellt werden können, was für die Analyse moderner elektronischer Schaltungen von großer Bedeutung ist.
Ist der PEAKTECH TK-250 mit jedem Oszilloskop kompatibel?
Der PEAKTECH TK-250 ist mit den meisten gängigen Oszilloskopen und Messgeräten ausgestattet, die über einen standardmäßigen BNC-Anschluss verfügen, kompatibel. Die Dämpfungsfaktoren sind für die meisten modernen Oszilloskope entsprechend kalibrierbar.
Was bedeutet „Modulartastkopf“ und welche Vorteile bietet diese Bauform?
„Modulartastkopf“ bezeichnet einen Tastkopf, der als austauschbares Modul konzipiert ist. Dies bedeutet in der Regel, dass der eigentliche Tastkopf separat vom Kabel und eventuellen Zubehörteilen ist. Die Vorteile liegen in der Flexibilität, da bei Beschädigung des Kabels oder des Tastkopfes oft nur das defekte Teil ausgetauscht werden muss, was die Reparaturkosten senken kann. Zudem ermöglicht es die Anpassung an verschiedene Messgeräte durch den Austausch.
Wie beeinflusst die 10:1 Dämpfung die Messung?
Die 10:1 Dämpfung des PEAKTECH TK-250 reduziert die Amplitude des gemessenen Signals um den Faktor 10, bevor es dem Eingang des Messgeräts zugeführt wird. Gleichzeitig wird die Eingangsimpedanz des Tastkopfs erheblich erhöht (typischerweise von 1 MΩ auf 10 MΩ) und die Eingangskapazität reduziert. Dies minimiert die Belastung der zu messenden Schaltung, verhindert ungewollte Schwingungen und erlaubt die Messung von höheren Spannungen, ohne das Messgerät zu überlasten.
Ist der PEAKTECH TK-250 für den Einsatz in der Industrie geeignet?
Ja, die robuste Konstruktion und die präzisen Spezifikationen des PEAKTECH TK-250 machen ihn auch für den anspruchsvollen Einsatz in industriellen Umgebungen geeignet. Die Zuverlässigkeit und die Fähigkeit, genaue Messungen auch unter schwierigen Bedingungen durchzuführen, sind entscheidende Faktoren für professionelle Anwendungen.
Welche Rolle spielt die Anstiegszeit bei einem Tastkopf?
Die Anstiegszeit (rise time) eines Tastkopfs gibt an, wie schnell dieser ein ideales, sprunghaftes Signal (eine Rechteckwelle) erfassen und darstellen kann. Eine geringere Anstiegszeit bedeutet, dass der Tastkopf schnellere Signaländerungen genauer abbildet. Eine Anstiegszeit von ≤ 1.4 ns bei 10:1 des PEAKTECH TK-250 ist für die Erfassung von Signalen im Bereich seiner Bandbreite von 250 MHz absolut ausreichend und gewährleistet eine gute Signalgenauigkeit.
