Präzise Messungen mit dem PEAKTECH TK-100 Modulartastkopf
Für Ingenieure, Techniker und anspruchsvolle Hobbyelektroniker, die auf höchstmögliche Signalintegrität und Messgenauigkeit angewiesen sind, stellt die Suche nach dem idealen Tastkopf eine Kernaufgabe dar. Der PEAKTECH TK-100 – Modulartastkopf mit einer Bandbreite von 100 MHz und schaltbaren Dämpfungsfaktoren von 10:1 und 1:1 löst dieses Problem, indem er eine flexible und detailreiche Erfassung von analogen Signalen ermöglicht, ohne dabei die zu messende Schaltung signifikant zu beeinflussen.
Hervorragende Leistung und Vielseitigkeit
Der PEAKTECH TK-100 hebt sich von Standardtastköpfen durch seine herausragende Kombination aus Bandbreite, Dämpfungsoptionen und Signalreinheit ab. Diese Vielseitigkeit ermöglicht den Einsatz in einer breiten Palette von Anwendungen, von der Fehlersuche in komplexen digitalen Schaltungen bis hin zur präzisen Analyse von analogen Signalpfaden. Die Möglichkeit, zwischen einer 10:1 und einer 1:1 Dämpfung zu wählen, bietet Anwendern die Flexibilität, sowohl schwache Signale mit hoher Empfindlichkeit zu erfassen als auch die Last auf der zu messenden Schaltung zu minimieren.
Maximale Signalintegrität und Anpassungsfähigkeit
Die Konstruktion des PEAKTECH TK-100 ist auf die Minimierung von Signalverzerrungen und parasitären Effekten ausgelegt. Dies ist entscheidend für genaue Messungen, insbesondere bei hohen Frequenzen und komplexen Schaltungstopologien. Die bewusste Wahl von hochwertigen Materialien und präzisen Fertigungsverfahren gewährleistet eine durchgängig hohe Leistung über die gesamte Bandbreite.
- Optimale Bandbreitenabdeckung: Mit 100 MHz können Sie eine Vielzahl von Signalen zuverlässig erfassen und analysieren.
- Flexible Dämpfungsmodi: Die schaltbare 10:1 und 1:1 Dämpfung ermöglicht Anpassung an unterschiedliche Signalpegel und schaltungstechnische Anforderungen.
- Reduzierte Last auf der Testschaltung: Dies ist essenziell für präzise Messungen, da die Messung selbst das Signal nicht verfälschen darf.
- Robuste Konstruktion: Gefertigt für den professionellen Einsatz, gewährleistet Langlebigkeit und Zuverlässigkeit.
- Hohe Signalreinheit: Minimale Einbringung von Rauschen und Verzerrungen für vertrauenswürdige Messergebnisse.
- Erweiterte Anwendungsbreite: Geeignet für digitale und analoge Schaltungstests, Fehlersuche und Systemdiagnose.
Technische Spezifikationen im Detail

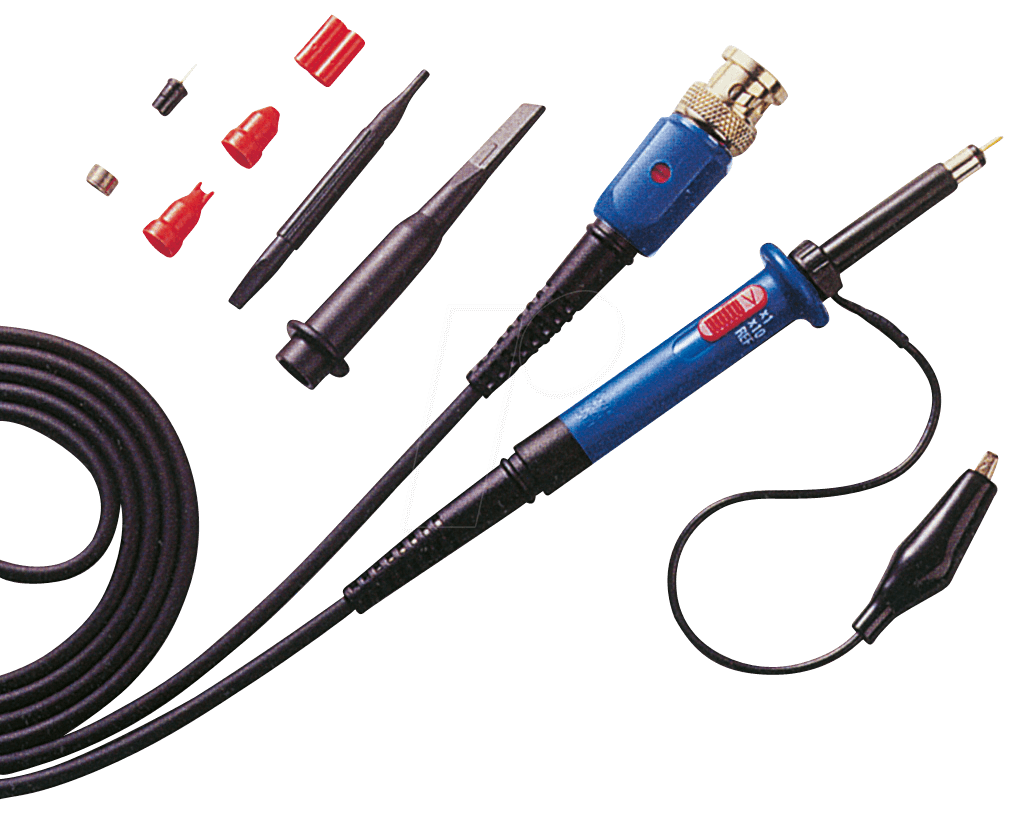

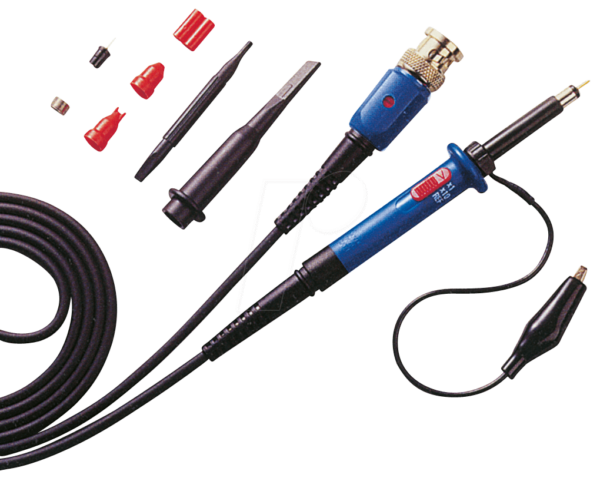

Der PEAKTECH TK-100 ist ein hochentwickelter Modulartastkopf, der auf die Bedürfnisse anspruchsvoller Messtechnik zugeschnitten ist. Seine technischen Merkmale sind darauf ausgelegt, maximale Präzision und Flexibilität zu bieten.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Marke | PEAKTECH |
| Modell | TK-100 |
| Typ | Modulartastkopf |
| Bandbreite | 100 MHz |
| Dämpfungsverhältnis | Schaltbar: 10:1 und 1:1 |
| Eingangsimpedanz (10:1) | 10 MΩ (typisch, in Verbindung mit Oszilloskop) |
| Eingangsimpedanz (1:1) | 1 MΩ (typisch, in Verbindung mit Oszilloskop) |
| Eingangskapazität (10:1) | Ca. 12 pF (typisch, mit Kompensation) |
| Eingangskapazität (1:1) | Ca. 70 pF (typisch) |
| Anstiegszeit (approx.) | 3.5 ns (für 10:1 Dämpfung) |
| Kompensation | Einstellbare Kapazitätskompensation für exakte Rechteckimpuls-Darstellung |
| Kabeltyp | Koaxialkabel mit geringer Kapazität |
| Anschluss | Standard BNC-Stecker |
| Zubehör | Umfassendes Zubehörset inklusive Erdungsspitze, Klemmen und Spitzenabdeckung |
Optimale Einsatzbereiche für den PEAKTECH TK-100
Die Vielseitigkeit des PEAKTECH TK-100 Modulartastkopfes eröffnet eine breite Palette an Anwendungsmöglichkeiten in professionellen und fortgeschrittenen Hobby-Umgebungen. Seine Fähigkeit, sowohl schwache als auch stärkere Signale präzise zu erfassen, macht ihn zu einem unverzichtbaren Werkzeug für diverse Messaufgaben.
- Fehlersuche in digitalen Schaltungen: Analysieren Sie Timing-Probleme, Glitches und Signalintegritätsfehler in Mikrocontroller-basierten Systemen, Kommunikationsschnittstellen (z.B. SPI, I2C) und Logikschaltungen.
- Analyse analoger Signalpfade: Messen Sie Amplifier-Ausgänge, Filterantworten und andere analoge Signalformen mit hoher Genauigkeit. Die 1:1-Einstellung eignet sich hervorragend für die Erfassung von Signalverläufen mit geringer Amplitude, während die 10:1-Einstellung zur Messung von Spannungspegeln mit größerem Dynamikbereich eingesetzt wird.
- Entwicklung und Verifizierung von Prototypen: Verifizieren Sie die korrekte Funktion von neuen Schaltungsdesigns und identifizieren Sie frühzeitig potenzielle Probleme im Entwicklungsstadium.
- Service und Reparatur: Diagnostizieren Sie Fehler in komplexer Elektronik, von Unterhaltungselektronik bis hin zu industriellen Steuerungen, indem Sie Signale direkt an relevanten Punkten abgreifen.
- Ausbildung und Lehre: Bieten Sie Studenten und Auszubildenden ein Werkzeug, das ihnen hilft, die Grundlagen der Messtechnik und Signalverarbeitung zu verstehen und anzuwenden.
- Audio- und Videotechnik: Überwachen Sie Audiosignale in Verstärkern oder erfassen Sie Synchronisationssignale in Videosystemen.
Häufig gestellte Fragen (FAQ) zum PEAKTECH TK-100 – Modulartastkopf, 100 MHz, 10:1 und 1:1
Was ist der Hauptvorteil der schaltbaren Dämpfung (10:1 / 1:1)?
Die schaltbare Dämpfung bietet Ihnen entscheidende Flexibilität. Im 10:1-Modus wird die Last auf der zu messenden Schaltung reduziert, was für die Messung empfindlicher oder hochohmiger Schaltungen wichtig ist. Gleichzeitig wird die Signalspannung am Oszilloskop-Eingang um den Faktor 10 reduziert, was Ihnen die Messung höherer Spannungspegel ermöglicht. Im 1:1-Modus wird das Signal nahezu unverändert durchgeleitet, was für die Erfassung von sehr kleinen Signalen mit maximaler Auflösung und ohne zusätzliche Dämpfung ideal ist.
Beeinflusst der Tastkopf das zu messende Signal?
Jede Messung beeinflusst zwangsläufig die zu messende Schaltung, allerdings ist der PEAKTECH TK-100 darauf ausgelegt, diesen Einfluss zu minimieren. Durch die relativ hohe Eingangsimpedanz (10 MΩ im 10:1-Modus) und die geringe Eingangskapazität (ca. 12 pF im 10:1-Modus) wird die Last auf der Schaltung gering gehalten, was für präzise Messungen unerlässlich ist. Die 1:1-Dämpfung hat eine höhere Eingangskapazität, was bei sehr hohen Frequenzen zu stärkeren Einflüssen führen kann, aber dennoch deutlich besser ist als bei vielen integrierten Tastköpfen.
Ist der PEAKTECH TK-100 mit jedem Oszilloskop kompatibel?
Der PEAKTECH TK-100 verfügt über einen Standard BNC-Anschluss, der mit praktisch allen modernen Oszilloskopen kompatibel ist. Wichtig ist jedoch, dass die Dämpfungseinstellung des Tastkopfes (10:1 oder 1:1) korrekt im Oszilloskop eingestellt wird, damit die angezeigten Spannungswerte korrekt sind. Die Bandbreite von 100 MHz ist für Oszilloskope mit einer entsprechenden oder höheren Bandbreite ausgelegt, um das volle Potenzial des Tastkopfes auszuschöpfen.
Wie kalibriere ich den PEAKTECH TK-100?
Der PEAKTECH TK-100 verfügt über eine einstellbare Kapazitätskompensation. Diese Kalibrierung ist notwendig, um eine exakte und verzerrungsfreie Darstellung von Rechtecksignalen zu gewährleisten. Sie führen die Kalibrierung durch, indem Sie den Tastkopf an das Kalibriersignal (meist Rechtecksignal) Ihres Oszilloskops anschließen und den Kompensationsdrehregler am Tastkopf so einstellen, dass die Ober- und Unterkanten des Rechtecksignals gerade und ohne Überschwinger oder Abrundungen dargestellt werden.
Ist der Tastkopf für den Einsatz im Außendienst geeignet?
Ja, der PEAKTECH TK-100 ist für den professionellen Einsatz konzipiert und verfügt über eine robuste Konstruktion, die den Anforderungen im Feld standhält. Das mitgelieferte Zubehör, wie die isolierte Krokodilklemme und die gut greifbare Spitzenabdeckung, erleichtert den sicheren und präzisen Anschluss an verschiedene Messpunkte auch unter schwierigen Bedingungen.
Welches Zubehör wird mit dem PEAKTECH TK-100 geliefert?
Typischerweise wird der PEAKTECH TK-100 mit einem umfassenden Zubehörset geliefert, das für den sofortigen Einsatz unerlässlich ist. Dazu gehören in der Regel eine isolierte Krokodilklemme für die Erdung, verschiedene Spitzenabdeckungen zur Erhöhung der Sicherheit und zur Anpassung an unterschiedliche Messumgebungen, sowie oft auch ein kleines Einstellwerkzeug für die Kapazitätskompensation.
Wie unterscheidet sich die 1:1-Einstellung von der 10:1-Einstellung in Bezug auf die Messgenauigkeit?
Die 1:1-Einstellung bietet die höchste Empfindlichkeit und minimiert die Last auf der Schaltung, was sie ideal für die Messung sehr kleiner Signale macht. Allerdings kann die höhere Eingangskapazität (ca. 70 pF) bei sehr hohen Frequenzen zu einer stärkeren Beeinflussung des Signals führen und die Bandbreite einschränken. Die 10:1-Einstellung reduziert die Eingangskapazität erheblich (ca. 12 pF) und erhöht die Eingangsimpedanz, was zu einer besseren Signalintegrität bei höheren Frequenzen führt und die Messung von größeren Spannungen ermöglicht. Für die meisten Anwendungen, insbesondere bei Frequenzen über einigen MHz, ist die 10:1-Einstellung oft die bevorzugte Wahl für höchste Genauigkeit.
