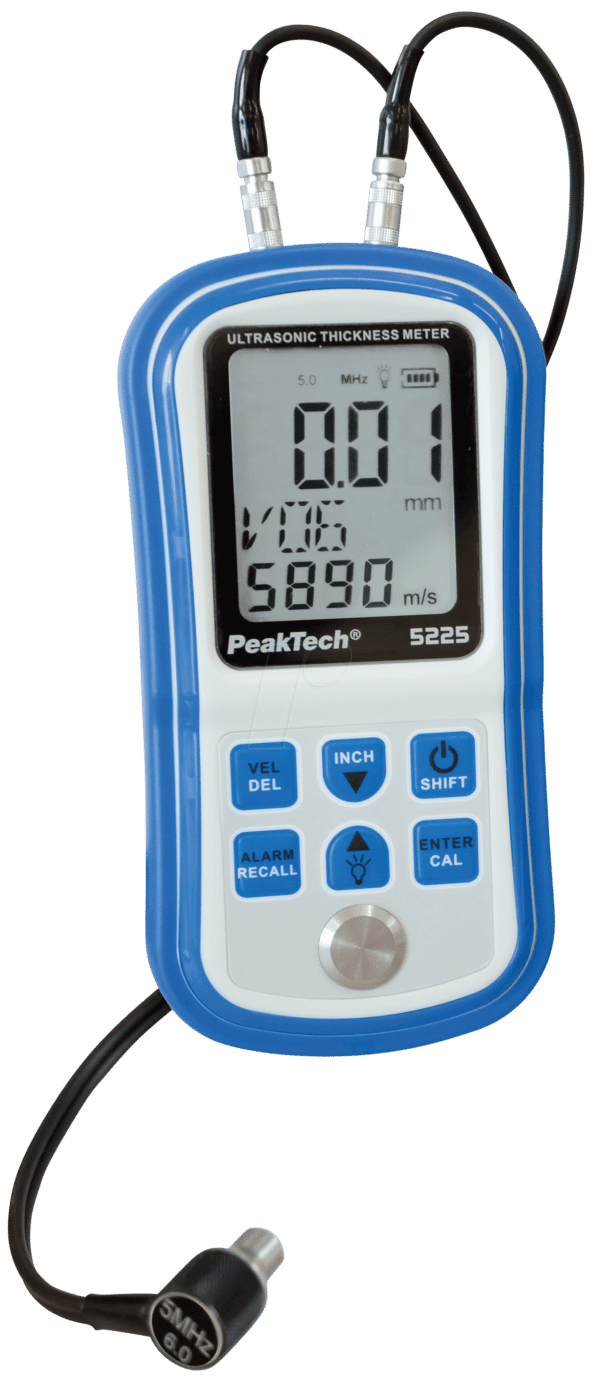

PEAKTECH 5225 – Präzise Materialstärkenmessung mit Ultraschall für höchste Anforderungen
Das PEAKTECH 5225 Materialstärkenmessgerät revolutioniert die zerstörungsfreie Materialprüfung, indem es präzise Dickenmessungen von unterschiedlichsten Werkstoffen mittels Ultraschall ermöglicht. Entwickelt für Ingenieure, Techniker und Fachleute in der Qualitätssicherung, die auf verlässliche und genaue Messergebnisse angewiesen sind, bietet dieses Gerät eine überlegene Alternative zu manuellen oder weniger sensitiven Messmethoden. Ob in der Metallverarbeitung, Kunststoffindustrie, im Bauwesen oder in der Anlagenüberwachung – der PEAKTECH 5225 liefert entscheidende Daten zur Gewährleistung der Sicherheit, Integrität und Lebensdauer von Bauteilen und Strukturen.
Ultraschall-Messtechnologie: Maximale Präzision für Ihre Anwendungen
Der Kern des PEAKTECH 5225 ist seine fortschrittliche Ultraschall-Messtechnologie. Diese Methode basiert auf der Aussendung von Schallimpulsen in das zu prüfende Material und der Analyse der Zeit, die diese Impulse benötigen, um von der gegenüberliegenden Oberfläche reflektiert zu werden. Durch die präzise Messung dieser Laufzeiten und die Kenntnis der Schallgeschwindigkeit im jeweiligen Material kann die exakte Materialstärke ermittelt werden. Im Gegensatz zu optischen oder mechanischen Messverfahren, die von Oberflächenbeschaffenheit oder Zugänglichkeit eingeschränkt sein können, durchdringt Ultraschall Materialien zuverlässig und liefert auch bei rauen oder schwer zugänglichen Oberflächen genaue Ergebnisse. Dies macht den PEAKTECH 5225 zur idealen Wahl für die Inspektion von Rohrleitungen, Behältern, Platten und anderen Bauteilen, bei denen eine direkte Messung nicht möglich oder erwünscht ist.
Warum PEAKTECH 5225 – Die Überlegenheit im Detail
Der PEAKTECH 5225 setzt neue Maßstäbe in puncto Benutzerfreundlichkeit, Genauigkeit und Vielseitigkeit. Während herkömmliche Materialstärkenmessgeräte oft auf bestimmte Materialien beschränkt sind oder eine aufwändige Kalibrierung erfordern, zeichnet sich der PEAKTECH 5225 durch seine intuitive Bedienung und seine breite Anwendbarkeit aus. Die integrierten Schallgeschwindigkeits-Kalibrierdaten für eine Vielzahl gängiger Materialien minimieren den Einrichtungsaufwand und verkürzen die Messzeit erheblich. Zudem gewährleistet die hochauflösende Anzeige eine sofortige Ablesbarkeit der Ergebnisse, was den Workflow in anspruchsvollen Umgebungen optimiert. Die robuste Bauweise und die kompakte Form machen ihn zu einem zuverlässigen Partner für den mobilen Einsatz auf Baustellen oder in Produktionshallen.
Vielfältige Vorteile des PEAKTECH 5225 für Ihre Arbeitssicherheit und Effizienz
- Zerstörungsfreie Messung: Ermitteln Sie Materialstärken, ohne das Werkstück zu beschädigen, was die Integrität von Bauteilen wahrt und Nacharbeiten vermeidet.
- Hohe Genauigkeit: Erzielen Sie präzise Messergebnisse im Bereich von 1,0 bis 300 mm, mit einer Auflösung von bis zu 0,01 mm, für eine zuverlässige Zustandsbewertung.
- Breite Materialkompatibilität: Geeignet für die Messung von Metallen, Kunststoffen, Keramiken, Verbundwerkstoffen und vielen anderen Materialien, die Schall leiten.
- Intuitive Bedienung: Eine klare Menüführung und einfach zu bedienende Tasten ermöglichen eine schnelle Einarbeitung und effiziente Messvorgänge.
- Integrierte Schallgeschwindigkeiten: Voreingestellte Schallgeschwindigkeiten für gängige Materialien beschleunigen die Kalibrierung und erhöhen die Messgeschwindigkeit.
- Robuste Konstruktion: Das Gehäuse ist für den Einsatz unter industriellen Bedingungen konzipiert und schützt das Gerät vor Staub und Spritzwasser.
- Energieeffizient: Die lange Laufzeit des Akkus ermöglicht ausgedehnte Einsätze ohne häufiges Aufladen.
- Vielseitige Anwendungsbereiche: Ideal für die Überwachung von Korrosion an Rohrleitungen, die Dickenprüfung von Blechen, die Inspektion von Druckbehältern und vieles mehr.
Technische Spezifikationen des PEAKTECH 5225
| Eigenschaft | Detail |
|---|---|
| Messprinzip | Ultraschall-Laufzeitmessung |
| Messbereich | 1,0 mm bis 300 mm (abhängig vom Material und Schallkopf) |
| Auflösung | 0,01 mm |
| Genauigkeit | ± (0,5 % des Messwertes + 0,02 mm) |
| Schallgeschwindigkeitsbereich | 1.000 m/s bis 9.999 m/s |
| Betriebstemperatur | 0 °C bis 40 °C |
| Lagerungstemperatur | -20 °C bis 60 °C |
| Stromversorgung | Integrierter wiederaufladbarer Lithium-Ionen-Akku |
| Anzeige | Hochauflösendes LCD-Display mit Hintergrundbeleuchtung |
| Schnittstellen | USB-Anschluss zur Datenübertragung (optional) |
| Gehäusematerial | Robustes ABS-Kunststoffgehäuse mit gummierten Griffbereichen |
| Schutzklasse | IP54 (staub- und spritzwassergeschützt) |
Einsatzgebiete: Wo der PEAKTECH 5225 unverzichtbar ist
Die Anwendungsbereiche für das PEAKTECH 5225 Materialstärkenmessgerät sind nahezu unbegrenzt, wo immer es auf die präzise Bestimmung der Wanddicke von Materialien ankommt. In der petrochemischen Industrie und der Öl- und Gasförderung ist die kontinuierliche Überwachung von Rohrleitungen, Lagertanks und Druckbehältern zur Erkennung von Korrosion und Erosion unerlässlich. Der PEAKTECH 5225 ermöglicht dies ohne Betriebsunterbrechung. In der Schiffbauindustrie und im Marinebereich dient es zur Inspektion von Schiffshüllen und Decks, um die strukturelle Integrität sicherzustellen. Im Automobilsektor wird es zur Qualitätskontrolle von Karosserieteilen, zur Überprüfung der Materialstärke von Blechen und zur Untersuchung von Komponenten in der Fertigung eingesetzt. Im Maschinenbau und in der Metallverarbeitung ist es ein wichtiges Werkzeug zur Prüfung von Werkstücken, Walzprofilen und Gussteilen. Auch im Bauwesen, beispielsweise bei der Überprüfung von Stahlträgern, Betonplatten mit Bewehrung oder zur Materialanalyse von Fassadenelementen, leistet das Gerät wertvolle Dienste. Die flexible Handhabung und die Fähigkeit, auch durch Beschichtungen hindurch zu messen, machen es zu einem Allround-Talent für jede professionelle Inspektion.
FAQ – Häufig gestellte Fragen zu PEAKTECH 5225 – Materialstärkenmessgerät, Ultraschall
Wie funktioniert die Ultraschall-Messung mit dem PEAKTECH 5225?
Das PEAKTECH 5225 sendet einen Ultraschallpuls über einen Prüfkopf in das zu messende Material. Dieser Puls wird an der gegenüberliegenden Materialgrenze reflektiert und vom Prüfkopf wieder empfangen. Das Gerät misst die Zeit, die der Puls für diesen Hin- und Rückweg benötigt (Laufzeit). Aus der bekannten Schallgeschwindigkeit im Material kann dann die Materialstärke exakt berechnet werden.
Welche Materialien kann ich mit dem PEAKTECH 5225 messen?
Das Gerät ist für eine breite Palette von Materialien geeignet, die Schall leiten. Dazu gehören Metalle (wie Stahl, Aluminium, Kupfer), Kunststoffe, Glas, Keramik und viele Verbundwerkstoffe. Wichtig ist, dass das Material eine hinreichend glatte Grenzfläche für den Ultraschallkontakt bietet und nicht zu porös ist.
Ist eine spezielle Kalibrierung für jedes Material notwendig?
Das PEAKTECH 5225 verfügt über integrierte Schallgeschwindigkeits-Werte für viele gängige Materialien. Für eine optimale Genauigkeit bei spezifischen Legierungen oder Kunststoffen ist es jedoch ratsam, eine Kalibrierung anhand eines Referenzstücks mit bekannter Dicke und Materialzusammensetzung durchzuführen. Dies ist ein unkomplizierter Prozess, der die Messergebnisse weiter verfeinert.
Wie dick darf das Material maximal sein, um gemessen zu werden?
Der Messbereich des PEAKTECH 5225 liegt typischerweise zwischen 1,0 mm und 300 mm. Die maximale Messdicke hängt von der Art des Materials, der Frequenz des Ultraschallprüfkopfes und der Dämpfung des Materials ab. Für die meisten gängigen Anwendungen im industriellen Bereich ist dieser Bereich mehr als ausreichend.
Kann ich mit dem PEAKTECH 5225 auch durch Beschichtungen wie Farbe oder Rost messen?
Ja, das Ultraschallverfahren ist in der Lage, durch dünne Beschichtungen wie Farbe, Lack oder Rost hindurchzumessen. Der Ultraschallpuls erreicht die Basismaterialoberfläche und die Messung bezieht sich auf die Dicke des Basismaterials. Allerdings können sehr dicke oder stark haftende Beschichtungen die Signalqualität beeinträchtigen.
Ist das Gerät für den Einsatz auf Baustellen geeignet?
Absolut. Das PEAKTECH 5225 ist robust konstruiert, staub- und spritzwassergeschützt (IP54) und wird mit einem langlebigen Akku betrieben, was es ideal für den mobilen Einsatz unter anspruchsvollen Bedingungen auf Baustellen oder in Produktionsanlagen macht.
Welche Informationen liefert das Display des PEAKTECH 5225?
Das hochauflösende LCD-Display zeigt die gemessene Materialstärke, die aktuell verwendete Schallgeschwindigkeit und den Batteriestatus an. Bei Bedarf können auch Kalibrierungsparameter und weitere Einstellungen direkt auf dem Display abgelesen und angepasst werden.
