Präzise Signalanalysen für anspruchsvolle Anwendungen: Der PEAKTECH 4135 Spektrumanalysator

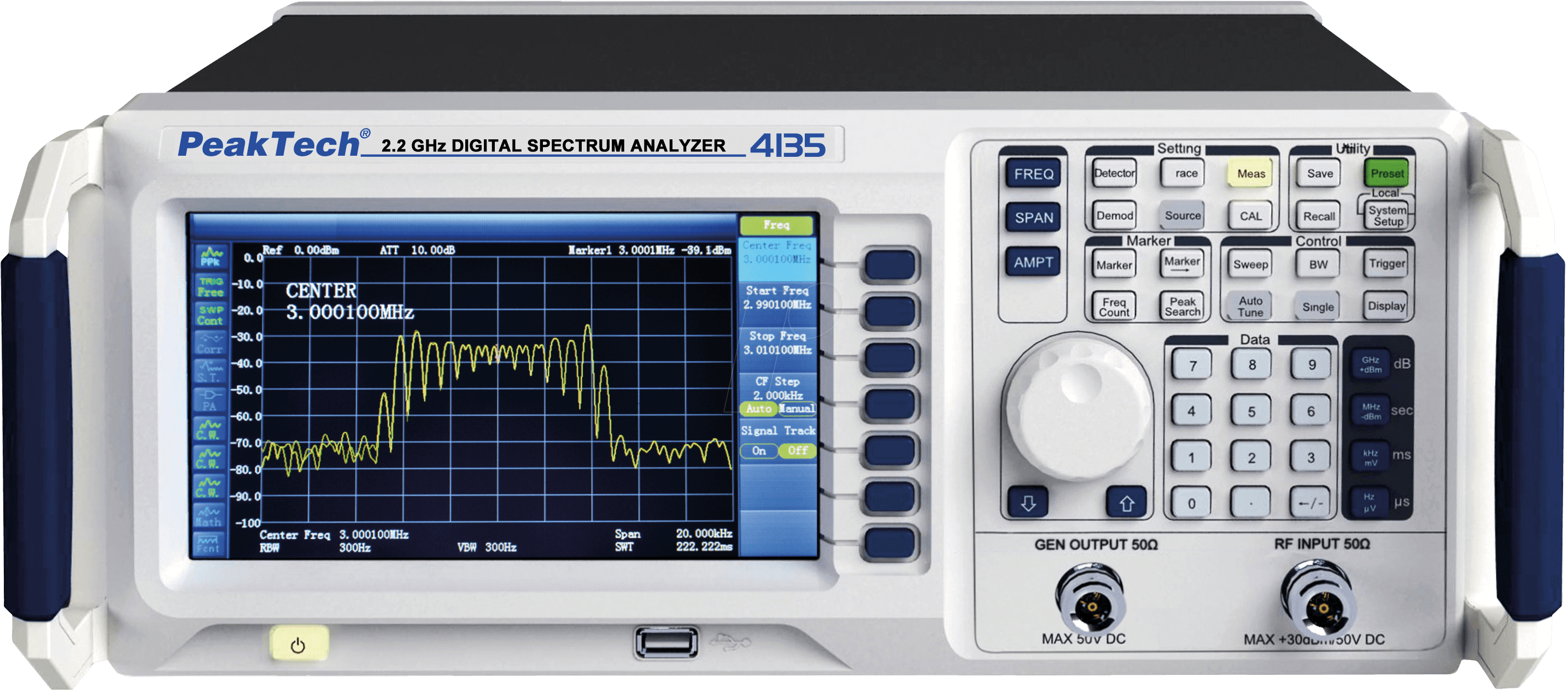

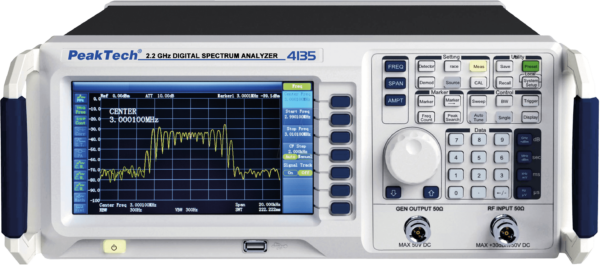

Der PEAKTECH 4135 Spektrumanalysator mit integriertem Tracking Generator ist die ultimative Lösung für Ingenieure, Techniker und Entwickler, die eine genaue und umfassende Analyse von HF-Signalen im Frequenzbereich von 9 kHz bis 2200 MHz benötigen. Dieses leistungsstarke Messgerät adressiert das Bedürfnis nach detaillierter Einsicht in die Signalintegrität, die Optimierung von Antennensystemen und die Fehlerdiagnose in komplexen elektronischen Schaltungen, indem es präzise Messwerte und vielseitige Funktionalitäten in einem robusten Gehäuse vereint.
Hervorragende Leistung und Vielseitigkeit: Warum der PEAKTECH 4135 die intelligente Wahl ist
Im Gegensatz zu einfacheren Spektrumanalysatoren, die oft in ihrer Frequenzabdeckung oder ihren Analysefunktionen limitiert sind, bietet der PEAKTECH 4135 eine außergewöhnliche Bandbreite von 9 kHz bis beeindruckenden 2200 MHz. Dies deckt ein breites Spektrum an Funkfrequenzen ab, von Audiosignalen bis hin zu Mobilfunk- und Satellitenkommunikationsbändern. Die integrierte Tracking Generator Funktionalität revolutioniert die Messung von Filtercharakteristiken, Dämpfung und Verstärkung in Schaltungen. Anstatt separate Geräte zu verwenden, ermöglicht die Kombination beider Funktionen eine effiziente und genaue Charakterisierung von HF-Komponenten und -Systemen direkt am Messplatz. Dies spart nicht nur Zeit und Kosten, sondern minimiert auch potenzielle Fehlerquellen durch die Reduzierung von Verbindungen und Kalibrierungsschritten.
Umfassende Funktionalität für professionelle Anwendungen
Der PEAKTECH 4135 ist weit mehr als nur ein Spektrumanalysator; er ist ein vielseitiges Werkzeug, das entwickelt wurde, um die komplexesten Messaufgaben zu meistern.
- Erweiterte Frequenzabdeckung: Mit einem Frequenzbereich von 9 kHz bis 2200 MHz können Sie ein breites Spektrum an Signalen analysieren, von niedrigen Frequenzen bis hin zu UHF-Anwendungen.
- Integrierter Tracking Generator: Die nahtlose Integration eines Tracking Generators ermöglicht die Messung von Übertragungs- und Reflexionskoeffizienten sowie die Charakterisierung von Filtern und Verstärkern mit einer einzigen Messung.
- Hohe Empfindlichkeit und Auflösung: Erzielen Sie präzise Messergebnisse dank der herausragenden Empfindlichkeit und der einstellbaren Auflösungsbandbreite (RBW), die feine Signalunterschiede erkennbar macht.
- Intuitive Bedienung: Das klare Display und die benutzerfreundliche Menüführung ermöglichen eine schnelle Einarbeitung und effiziente Bedienung auch unter anspruchsvollen Bedingungen.
- Robuste Bauweise: Konstruiert für den Einsatz im Feld und im Labor, widersteht das Gerät typischen Belastungen und gewährleistet eine zuverlässige Leistung über Jahre hinweg.
- Vielseitige Messmodi: Unterstützt eine Reihe von Messmodi, darunter Durchgangs-, Reflexionsmessungen, Signalpegelmessung und mehr, um den vielfältigen Anforderungen gerecht zu werden.
- Datenspeicherung und -übertragung: Speichern Sie Messergebnisse direkt auf dem Gerät oder übertragen Sie sie zur weiteren Analyse an einen PC.
Technische Spezifikationen im Detail
Der PEAKTECH 4135 zeichnet sich durch seine präzise Technik und hochwertige Komponenten aus, die für verlässliche Messergebnisse sorgen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Frequenzbereich | 9 kHz bis 2200 MHz |
| Auflösungsbandbreite (RBW) | Einstellbar von 1 Hz bis 2.5 MHz (1-3-10 Sequenz) |
| Video-Bandbreite (VBW) | Einstellbar von 1 Hz bis 1 MHz (1-3-10 Sequenz) |
| Tracking Generator Ausgangsfrequenz | Synchron mit dem Mittelpunkt des Spektrumanalysators |
| Tracking Generator Ausgangsleistung | Einstellbar (-20 dBm bis 0 dBm in 1 dB Schritten) |
| Dynamikbereich | Typischerweise > 70 dB (abhängig von RBW und VBW) |
| Anzeige | Hochauflösendes LCD-Display mit Hintergrundbeleuchtung |
| Schnittstellen | USB für Datentransfer und Steuerung, optional Ethernet |
| Stromversorgung | Netzteil oder wiederaufladbarer Akku für mobilen Einsatz |
| Abmessungen (B x H x T) | Ca. 200 mm x 90 mm x 280 mm |
| Gewicht | Ca. 2.5 kg |
Anwendungsgebiete: Wo der PEAKTECH 4135 seine Stärken ausspielt
Die Vielseitigkeit des PEAKTECH 4135 Spektrumanalysators macht ihn zu einem unverzichtbaren Werkzeug in einer Vielzahl von professionellen Umgebungen. Seine Fähigkeit, sowohl Signale zu analysieren als auch als Signalquelle zu fungieren, eröffnet neue Möglichkeiten in der Entwicklung und Wartung komplexer Systeme.
- Funkkommunikation: Analyse von Mobilfunk- und WLAN-Signalen, Überprüfung von Sendern und Empfängern, Fehlersuche in HF-Pfaden von Basisstationen und Endgeräten.
- Satellitenkommunikation: Charakterisierung von Antennen und Komponenten im L- und S-Band, Überprüfung von Uplink- und Downlink-Signalen.
- Rundfunktechnik: Messung von terrestrischen und digitalen Rundfunksignalen, Überprüfung von Sendeanlagen und Verteilernetzen.
- Industrielle Elektronik: Diagnose von Störungen in industriellen Steuerungs- und Automatisierungssystemen, Überprüfung von RFID-Systemen.
- Luft- und Raumfahrt: Analyse von Radarsignalen, Kommunikationssystemen und Navigationseinrichtungen.
- Forschung und Entwicklung: Charakterisierung neu entwickelter HF-Komponenten und -Schaltungen, Verifikation von Designspezifikationen.
- Ausbildung und Lehre: Vermittlung theoretischer Konzepte der HF-Technik durch praktische Messungen und Demonstrationen.
- Antennenentwicklung und -optimierung: Messung von Antennengewinn, Abstrahlcharakteristik und Anpassung mit Hilfe des integrierten Tracking Generators.
- Filter- und Verstärkerdesign: Präzise Bestimmung von Durchlassbereichen, Sperrbereichen, Dämpfung und Verstärkungsfaktoren.
Technologische Einblicke: Präzision durch fortschrittliche Architektur
Der PEAKTECH 4135 basiert auf einer fortschrittlichen Messtechnik-Architektur, die auf die Generierung präziser und reproduzierbarer Ergebnisse ausgelegt ist. Die Signalverarbeitung nutzt hochentwickelte digitale Signalprozessoren (DSPs), um eine hohe Dynamik und Rauscharmut zu gewährleisten. Die breite Frequenzabdeckung von 9 kHz bis 2200 MHz wird durch eine sorgfältig entworfene Misch- und Filterstufe erreicht, die unerwünschte Artefakte minimiert. Der integrierte Tracking Generator ist synchronisiert und bietet eine stabile und quittierte Ausgangsleistung, die für genaue Übertragungs- und Reflexionsmessungen unerlässlich ist. Dies ermöglicht die Darstellung von S-Parametern wie S21 (Durchgang) und S11 (Reflexion) direkt im Diagramm, was die Charakterisierung von passiven und aktiven HF-Komponenten erheblich vereinfacht.
FAQ – Häufig gestellte Fragen zu PEAKTECH 4135 – Spektrumanalysator, 9 kHz bis 2200 MHz, Tracking Generator
Was ist der Hauptvorteil des integrierten Tracking Generators im PEAKTECH 4135?
Der integrierte Tracking Generator ermöglicht die simultane Messung von Signalquelle und Spektrumanalysator. Dies vereinfacht und beschleunigt die Charakterisierung von Filtern, Verstärkern und anderen HF-Komponenten erheblich, da keine separaten Signalgeneratoren mehr benötigt werden und die Kalibrierung vereinfacht wird.
Für welche Art von Anwendungen ist der PEAKTECH 4135 besonders geeignet?
Der PEAKTECH 4135 eignet sich ideal für Anwendungen in der Funkkommunikation, Satellitenkommunikation, Rundfunktechnik, industriellen Elektronik, Luft- und Raumfahrt sowie in Forschung und Entwicklung, überall dort, wo präzise HF-Signalanalysen erforderlich sind.
Kann der PEAKTECH 4135 auch für die Fehlerdiagnose in komplexen Systemen eingesetzt werden?
Ja, durch seine Fähigkeit, Frequenzspektren detailliert darzustellen und Signalverzerrungen zu erkennen, ist der PEAKTECH 4135 ein leistungsfähiges Werkzeug zur Fehlerdiagnose in komplexen elektronischen Systemen.
Wie hoch ist die Empfindlichkeit des PEAKTECH 4135?
Die Empfindlichkeit des PEAKTECH 4135 ist typischerweise im Bereich von -130 dBm oder besser, abhängig von den eingestellten Bandbreiten (RBW/VBW). Dies ermöglicht die Detektion sehr schwacher Signale.
Ist die Bedienung des PEAKTECH 4135 auch für weniger erfahrene Anwender verständlich?
Ja, das Gerät verfügt über ein klares, hochauflösendes Display und eine intuitive Menüführung, die auch für Anwender mit weniger Erfahrung eine effiziente Nutzung ermöglicht.
Welche Schnittstellen bietet der PEAKTECH 4135 zur Datenauswertung?
Der PEAKTECH 4135 verfügt über eine USB-Schnittstelle zur Datenübertragung und Gerätesteuerung. Optional kann auch eine Ethernet-Schnittstelle für Netzwerkverbindungen und erweiterte Fernsteuerungsfunktionen verfügbar sein.
Ist der PEAKTECH 4135 für den mobilen Einsatz konzipiert?
Ja, das Gerät kann sowohl über ein Netzteil als auch über einen integrierten wiederaufladbaren Akku betrieben werden, was den mobilen Einsatz im Feld ermöglicht.
