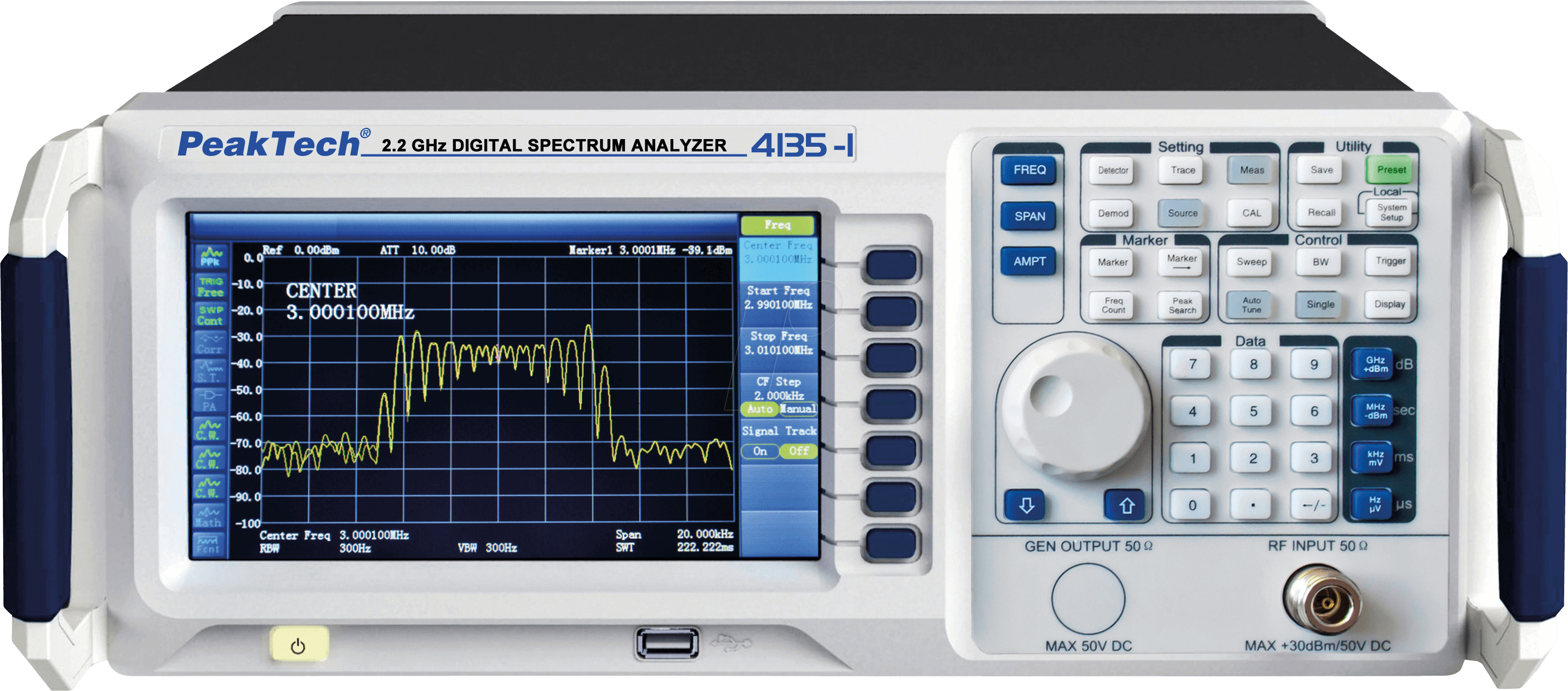

Präzise Signalidentifikation und -analyse für Profis: Der PEAKTECH 4135-1 Spektrumanalysator
Der PEAKTECH 4135-1 Spektrumanalysator adressiert Ingenieure, Techniker und Forschungseinrichtungen, die präzise und zuverlässige Messungen im Frequenzbereich von 9 kHz bis 2200 MHz benötigen. Dieses hochentwickelte Messgerät löst das Problem der komplexen Signalermittlung und -charakterisierung, indem es eine intuitive Benutzeroberfläche mit fortschrittlichen Analysefunktionen kombiniert. Für alle, die eine fundierte Diagnose von Störsignalen, die Optimierung von Übertragungssystemen oder die Überprüfung von HF-Schaltungen benötigen, bietet der PEAKTECH 4135-1 eine unverzichtbare Lösung.
Hervorragende Leistung und Vielseitigkeit
Der PEAKTECH 4135-1 setzt neue Maßstäbe in seiner Klasse durch die Kombination aus einem breiten Frequenzbereich, hoher Empfindlichkeit und einer Vielzahl von Anwendungsmodi. Im Gegensatz zu einfacheren Spektrumanalysatoren oder Oszilloskopen bietet er die spezifische Fähigkeit, die Amplitude von Signalen über verschiedene Frequenzen hinweg darzustellen. Dies ermöglicht eine detaillierte Untersuchung von Spektren, die Identifikation unerwünschter Frequenzen und die exakte Messung von Signalparametern.
Schlüsselfunktionen und Vorteile des PEAKTECH 4135-1
- Breiter Frequenzbereich: Von 9 kHz bis beeindruckenden 2200 MHz deckt der PEAKTECH 4135-1 nahezu alle relevanten HF- und VHF/UHF-Anwendungen ab.
- Hohe Messgenauigkeit: Ermöglicht präzise Analysen von Signalstärken und Frequenzkomponenten für verlässliche Ergebnisse.
- Integrierte LAN- und USB-Schnittstellen: Bieten flexible Möglichkeiten zur Datenübertragung, Fernsteuerung und Integration in bestehende Messumgebungen.
- Benutzerfreundliche Bedienung: Intuitives Menüdesign und übersichtliche Anzeige reduzieren die Einarbeitungszeit und erhöhen die Effizienz.
- Vielfältige Messmodi: Unterstützt verschiedene Analysefunktionen wie Spuren, Mittelwertbildung und Spitzenwertdetektion für umfassende Signalcharakterisierung.
- Kompaktes und robustes Design: Ideal für den Einsatz im Labor, im Feld oder in industriellen Umgebungen.
- Erweiterte Analysefunktionen: Ermöglicht die Markierung von Frequenzen, Messung von Bandbreiten und die Detektion von schwachen Signalen.
Technische Spezifikationen im Detail
| Merkmal | PEAKTECH 4135-1 |
|---|---|
| Frequenzbereich | 9 kHz bis 2200 MHz |
| Auflösung (RBW) | Standardmäßig einstellbar in mehreren Schritten, z.B. 100 Hz, 1 kHz, 10 kHz, 100 kHz, 1 MHz |
| Videobandbreite (VBW) | Einstellbar zur Glättung der Anzeige und zur Ermittlung von Durchschnittswerten |
| Spiegelungsdämpfung | Typischerweise > 80 dB für genaue Messungen ohne Beeinflussung durch interne Oszillationen |
| Anzeigenreferenzpegel | Einstellbar in Schritten von 1 dB, typischerweise bis +30 dBm |
| Aussteuerungsbereich | Bietet einen breiten Dynamikbereich zur Erfassung sowohl schwacher als auch starker Signale |
| Anschlüsse | BNC-Anschluss für HF-Eingang, LAN (Ethernet), USB |
| Stromversorgung | Netzbetrieb und Akkubetrieb für maximale Flexibilität |
| Display | Hochauflösender Farb-TFT-Bildschirm für klare Darstellung der Spektren |
Anwendungsbereiche und Einsatzmöglichkeiten
Der PEAKTECH 4135-1 ist ein vielseitiges Werkzeug, das in zahlreichen Branchen und Anwendungen eingesetzt werden kann. Seine Fähigkeit, Signale präzise zu analysieren, macht ihn unverzichtbar für:
- Telekommunikation: Überprüfung und Optimierung von Mobilfunknetzen, WLAN-Systemen und Satellitenkommunikation. Fehleranalyse und Störungsbehebung in Basisstationen und Endgeräten.
- Funktechnik: Entwicklung, Test und Wartung von Funkgeräten, Amateurfunk-Equipment und Broadcast-Systemen.
- Elektronikentwicklung: Charakterisierung von HF-Komponenten, Diagnose von Schaltungsproblemen und Validierung von Designs.
- Automobilindustrie: Überprüfung von Funksystemen im Fahrzeug (z.B. Funkschlüssel, RDC-Systeme) und Diagnose von elektromagnetischer Verträglichkeit (EMV).
- Industrielle Automatisierung: Überwachung und Analyse von Kommunikationsprotokollen in industriellen Steuerungssystemen.
- Forschung und Lehre: Als Standardmessinstrument in Universitäten und Forschungslaboren für die Ausbildung und die Durchführung wissenschaftlicher Projekte.
Durch die integrierten LAN- und USB-Schnittstellen lässt sich der PEAKTECH 4135-1 nahtlos in automatisierte Messaufbauten integrieren. Dies ermöglicht beispielsweise die Erstellung von Messreihen über längere Zeiträume, die Protokollierung von Messergebnissen und die Fernüberwachung von Systemen. Die hohe Auflösung und der weite Frequenzbereich ermöglichen die Detektion auch von sehr schwachen oder subtilen Signalabweichungen, die mit weniger leistungsfähigen Geräten unentdeckt bleiben würden.
Tiefergehende Analyse: Signalintegrität und Störungsfindung
Ein kritischer Aspekt in der modernen Elektronik und Telekommunikation ist die Signalintegrität. Störungen, unerwünschte Nebenaussendungen oder schlecht definierte Frequenzspektren können die Leistung und Zuverlässigkeit von Systemen erheblich beeinträchtigen. Der PEAKTECH 4135-1 bietet die notwendige Präzision, um solche Probleme zu identifizieren und zu beheben. Die einstellbare Auflösung der Trägerfrequenz (RBW) erlaubt es, eng beieinander liegende Frequenzen zu trennen und ihre jeweiligen Amplituden zu messen. Dies ist entscheidend, um beispielsweise die Reinheit eines Sendesignals zu überprüfen oder das Vorhandensein von Interferenzen in einem Kommunikationskanal aufzudecken.
Die Funktion der Mittelwertbildung (Averaging) ist besonders wertvoll, wenn es darum geht, mit schwachen Signalen oder einem hohen Rauschpegel umzugehen. Durch die Mittelung über mehrere Messungen wird das zufällige Rauschen reduziert, während das stabile Signal deutlicher hervortritt. Dies erhöht die Genauigkeit bei der Bestimmung der Signalstärke und der Charakterisierung von Modulationsverfahren.
Darüber hinaus ermöglicht die Spitzenwertdetektion (Peak Detection) das schnelle Auffinden von transienten Störsignalen oder unerwarteten Spitzen im Spektrum. Diese Funktion ist unerlässlich für die Diagnose von intermittierenden Problemen, die sonst schwer zu reproduzieren und zu lokalisieren wären. Die Fähigkeit, diese verschiedenen Analysemodi flexibel zu kombinieren, macht den PEAKTECH 4135-1 zu einem äußerst mächtigen Werkzeug für fortgeschrittene HF- und Signalanalysen.
Bedienkomfort und Ergonomie
Trotz seiner fortschrittlichen technischen Fähigkeiten wurde beim Design des PEAKTECH 4135-1 großer Wert auf eine intuitive Bedienung gelegt. Der hochauflösende Farb-TFT-Bildschirm stellt das Spektrum klar und übersichtlich dar, mit gut lesbaren Skalen und Markierungen. Die Menüstruktur ist logisch aufgebaut, und die Tastenbelegung ist funktional, um den Zugriff auf die wichtigsten Einstellungen zu erleichtern. Dies ermöglicht auch weniger erfahrenen Nutzern eine schnelle Einarbeitung und effizientes Arbeiten. Die Möglichkeit, Einstellungen zu speichern und wieder abzurufen, spart zusätzliche Zeit bei wiederkehrenden Messaufgaben. Die robuste Bauweise mit hochwertigen Komponenten gewährleistet eine lange Lebensdauer und zuverlässige Funktion, selbst unter anspruchsvollen Betriebsbedingungen.
FAQ – Häufig gestellte Fragen zu PEAKTECH 4135-1 – Spektrumanalysator, 9 kHz bis 2200 MHz, LAN, USB
Was sind die Hauptvorteile der LAN- und USB-Schnittstellen?
Die LAN-Schnittstelle ermöglicht die Fernsteuerung des Geräts über ein Netzwerk und die Übertragung von Messdaten an einen Computer. Die USB-Schnittstelle dient ebenfalls zur Datenübertragung und kann für Firmware-Updates oder zur Speicherung von Messergebnissen auf externen Medien genutzt werden. Dies erhöht die Flexibilität und Automatisierbarkeit von Messaufgaben erheblich.
Wie unterscheidet sich der PEAKTECH 4135-1 von einem einfachen Signalgenerator?
Ein Signalgenerator erzeugt definierte HF-Signale, während ein Spektrumanalysator die von außen eintreffenden HF-Signale empfängt, analysiert und deren Frequenzspektrum darstellt. Der PEAKTECH 4135-1 ist also ein Analyseinstrument, das zur Überprüfung und Charakterisierung von Signalen dient, nicht zur Erzeugung.
Ist der PEAKTECH 4135-1 für die Messung von WLAN-Signalen geeignet?
Ja, der PEAKTECH 4135-1 deckt mit seinem Frequenzbereich bis 2200 MHz einen Großteil der relevanten Frequenzen für WLAN (typischerweise 2.4 GHz und 5 GHz) sowie viele andere drahtlose Kommunikationsstandards ab. Dies ermöglicht die Analyse der Signalstärke, die Identifizierung von Störsignalen und die Überprüfung der Spektralreinheit.
Welche Art von Frequenzen kann der Spektrumanalysator messen?
Der Spektrumanalysator kann alle Arten von elektromagnetischen Signalen im Frequenzbereich von 9 kHz bis 2200 MHz messen, solange sie über eine geeignete Antenne oder direkt eingespeist werden. Dies umfasst Funksignale, Rundfunksignale, Mobilfunksignale, Störsignale und viele mehr.
Wie beeinflusst die Auflösung (RBW) die Messergebnisse?
Die Auflösung (Resolution Bandwidth, RBW) bestimmt, wie gut der Analysator zwei eng beieinander liegende Frequenzen voneinander trennen kann. Eine kleinere RBW ermöglicht eine feinere Auflösung und ist nützlich, um schmale Signale präzise zu identifizieren und Störsignale mit ähnlichen Frequenzen zu differenzieren. Eine größere RBW führt zu einer schnelleren Sweeptime und einer besseren Anzeige bei breitbandigen Signalen, kann aber die Trennung von feinen Frequenzdetails erschweren.
Kann ich mit diesem Gerät EMV-Tests durchführen?
Der PEAKTECH 4135-1 ist ein Spektrumanalysator, der für die Analyse von Spektren in einem breiten Frequenzbereich konzipiert ist. Für dedizierte EMV-Tests, die spezifische Normen und Prüfverfahren erfordern, werden in der Regel spezialisierte EMV-Messgeräte mit entsprechenden Vorverstärkern und Filterbanken benötigt. Dennoch kann der PEAKTECH 4135-1 wertvolle Einblicke in die spektrale Emission von Geräten liefern, die für die Fehlerbehebung bei EMV-Problemen nützlich sein können.
Wie lange ist die Garantiezeit für den PEAKTECH 4135-1?
Die Garantiezeit für Produkte von PEAKTECH beträgt in der Regel zwei Jahre ab Kaufdatum. Bitte beachten Sie die spezifischen Garantiebedingungen des jeweiligen Händlers oder Herstellers für detaillierte Informationen.
