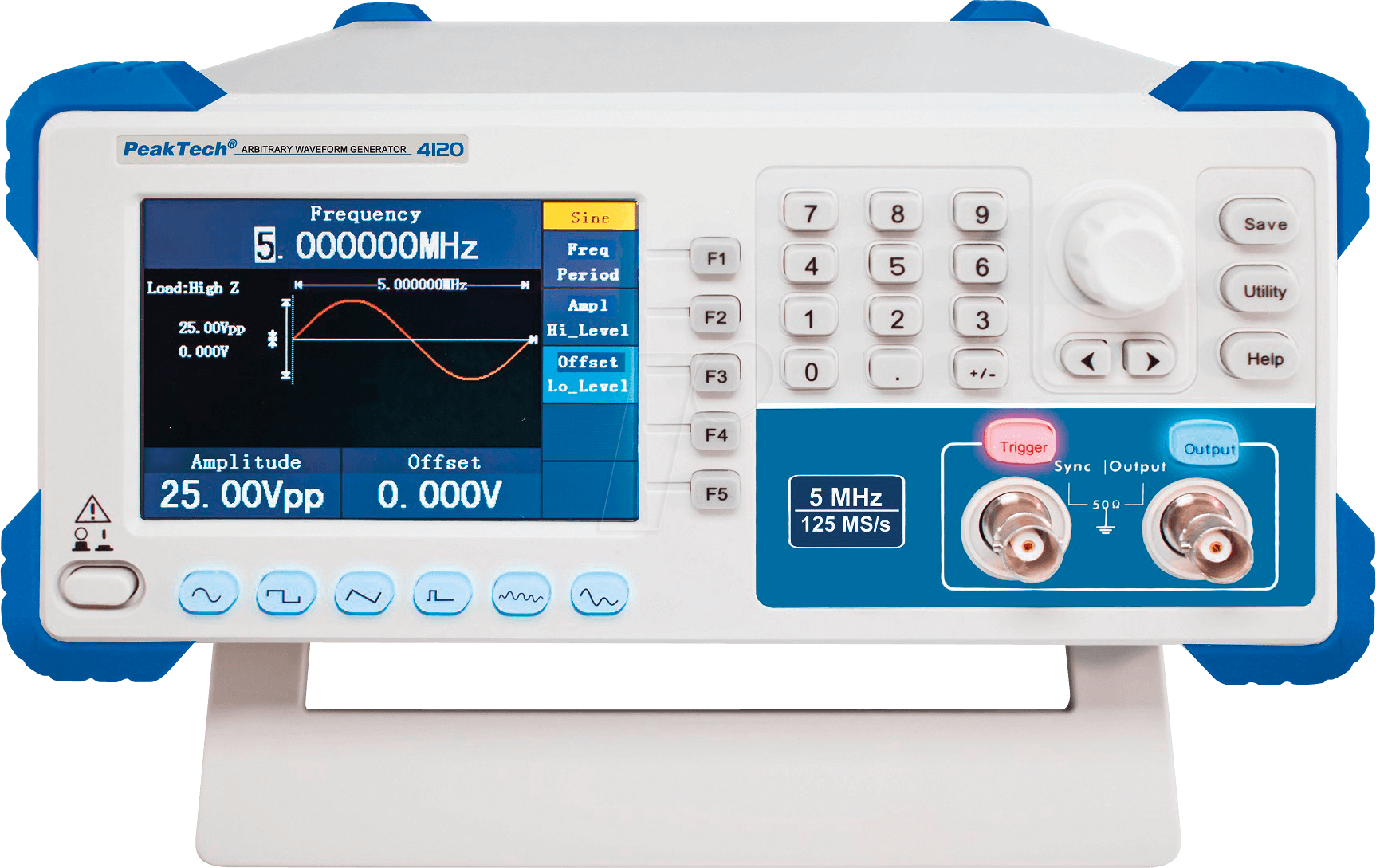

PEAKTECH 4120 – Der Arbiträr-Funktionsgenerator für präzise Signalgenerierung
Der PEAKTECH 4120 Arbiträr-Funktionsgenerator ist die ultimative Lösung für Ingenieure, Techniker und Forscher, die höchste Präzision und Flexibilität bei der Erzeugung von Prüfsignalen benötigen. Wenn Ihre Anwendung eine exakte Nachbildung komplexer Wellenformen über einen weiten Frequenzbereich erfordert und Standard-Funktionsgeneratoren an ihre Grenzen stoßen, bietet der PEAKTECH 4120 die nötige Leistung und Vielseitigkeit, um Ihre Prüfaufbauten auf ein neues Niveau zu heben.
Überlegene Arbiträr-Funktionsgenerierung mit dem PEAKTECH 4120
Im Gegensatz zu herkömmlichen Funktionsgeneratoren, die auf vordefinierte Grundwellenformen wie Sinus, Rechteck oder Dreieck beschränkt sind, eröffnet der PEAKTECH 4120 mit seiner Arbiträr-Funktion ungeahnte Möglichkeiten. Sie können nahezu jede erdenkliche Wellenform direkt am Gerät erstellen oder über eine PC-Software importieren und exakt an Ihre Bedürfnisse anpassen. Diese Fähigkeit zur präzisen Nachbildung spezifischer Signale ist entscheidend für die Verifizierung komplexer elektronischer Schaltungen, die Durchführung von Systemtests und die Entwicklung fortschrittlicher Kommunikationssysteme, bei denen genaue Signalcharakteristiken gefordert sind. Die höhere Auflösung und Stabilität der Ausgangssignale des PEAKTECH 4120 minimiert Ungenauigkeiten in Ihren Messungen und sorgt für reproduzierbare Ergebnisse, was ihn zu einem unverzichtbaren Werkzeug für anspruchsvolle Prüfanwendungen macht.
Präzision und Flexibilität: Das Herzstück des PEAKTECH 4120
Der PEAKTECH 4120 zeichnet sich durch seine herausragende Fähigkeit aus, Signale mit einer Auflösung von 1 µHz bis zu 5 MHz zu generieren. Dies ermöglicht die exakte Simulation von Signalen in einer Vielzahl von Frequenzbereichen, von niederfrequenten Steueranwendungen bis hin zu hochfrequenten Kommunikationssignalen. Die Arbiträr-Funktion erlaubt die Erstellung benutzerdefinierter Wellenformen mit einer Auflösung von bis zu 125 MSa/s Abtastrate und einer vertikalen Auflösung von 14 Bit. Dies garantiert eine detailgetreue Wiedergabe selbst komplexester Signalverläufe. Integrierte Standardwellenformen wie Sinus, Rechteck, Puls, Sägezahn, Rauschen und die Möglichkeit, eigene Wellenformen zu speichern, decken nahezu jeden Anwendungsfall ab.
Umfassende Funktionalität und Benutzerfreundlichkeit
- Arbiträr-Wellenform-Erstellung: Gestalten Sie eigene Signale mit hoher Präzision am Gerät oder per PC-Software.
- Breiter Frequenzbereich: Von 1 µHz bis 5 MHz für vielfältige Anwendungen.
- Hohe Abtastrate: Bis zu 125 MSa/s für akkurate Wellenform-Reproduktion.
- 14-Bit vertikale Auflösung: Detailgetreue Darstellung von Signalen.
- Vielfältige Standardwellenformen: Sinus, Rechteck, Puls, Sägezahn, Rauschen und mehr.
- Modulationsarten: AM, FM, PM, FSK, PWM zur Simulation realistischer Umgebungen.
- Sweep-Funktionen: Linear und logarithmisch für Frequenzgangmessungen.
- Benutzerfreundliche Bedienung: Klares Farbdisplay und intuitive Menüführung.
- PC-Konnektivität: USB-Schnittstelle für Datentransfer und Fernsteuerung.
- Kompaktes und robustes Design: Geeignet für Labor und mobile Einsätze.
Technische Spezifikationen im Detail
Der PEAKTECH 4120 ist mit modernster Technologie ausgestattet, um höchste Leistung und Zuverlässigkeit zu gewährleisten. Seine robuste Bauweise und die präzise Elektronik machen ihn zu einem idealen Begleiter für anspruchsvolle technische Umgebungen.
| Merkmal | Spezifikation PEAKTECH 4120 |
|---|---|
| Ausgangsfrequenzbereich | 1 µHz bis 5 MHz |
| Abtastrate Arbiträr | Bis zu 125 MSa/s |
| Vertikale Auflösung | 14 Bit |
| Ausgangsimpedanz | 50 Ω |
| Ausgangsamplitudenbereich | 1 mVpp bis 10 Vpp (ohne Dämpfung) |
| Gleichspannungs-Offset | ± 2,5 V (ohne Dämpfung) |
| Frequenzauflösung | 1 µHz |
| Standardwellenformen | Sinus, Rechteck, Puls, Sägezahn (auf-/absteigend), Rauschen, DC |
| Arbiträr-Wellenformen | Speicher für bis zu 64 Wellenformen mit je 8192 Punkten |
| Modulationsarten | AM, FM, PM, FSK, PWM |
| Sweep-Funktionen | Linear, Logarithmisch (Start-/Stoppfrequenz, Zeit) |
| Anzeige | 3,5 Zoll Farb-TFT-Display |
| Schnittstellen | USB-Gerät (PC-Steuerung, Wellenform-Transfer) |
| Stromversorgung | 100-240 V AC, 50/60 Hz |
| Abmessungen (B x H x T) | ca. 260 x 110 x 320 mm |
| Gewicht | ca. 3,5 kg |
Anwendungsbereiche des PEAKTECH 4120
Der PEAKTECH 4120 ist ein vielseitiges Instrument, das in zahlreichen technischen und wissenschaftlichen Disziplinen eingesetzt werden kann:
- Elektronikentwicklung und -prüfung: Simulation komplexer Signale zur Verifizierung von Schaltungen, Filtertests und Charakterisierung von Komponenten.
- Automobilindustrie: Prüfung von Steuergeräten, Sensoren und Kommunikationsprotokollen.
- Telekommunikation: Erzeugung und Analyse von HF- und Basisbandsignalen für Netzwerktester und Geräteentwicklung.
- Forschung und Entwicklung: Erstellung spezifischer Stimuli für experimentelle Setups und Messungen.
- Bildungseinrichtungen: Vermittlung komplexer Signalgenerierungskonzepte und praktische Anwendung in Laboren.
- Industrielle Automatisierung: Prüfung von Steuerungssystemen und Sensorik.
Häufig gestellte Fragen (FAQ) zu PEAKTECH 4120 – Funktionsgenerator, arbiträr, 1 uHz … 5 MHz
Was ist der Hauptvorteil der Arbiträr-Funktion des PEAKTECH 4120?
Die Arbiträr-Funktion ermöglicht es Ihnen, nahezu jede beliebige Wellenform zu erstellen und exakt an Ihre spezifischen Prüfanforderungen anzupassen. Dies geht weit über die Möglichkeiten von Standard-Funktionsgeneratoren hinaus und eröffnet neue Dimensionen in der Signalgenerierung.
Welche Art von Signalen kann ich mit dem PEAKTECH 4120 erstellen?
Sie können sowohl vordefinierte Standardwellenformen wie Sinus, Rechteck, Puls und Sägezahn als auch benutzerdefinierte Arbiträr-Wellenformen erstellen. Zusätzlich unterstützt das Gerät verschiedene Modulationsarten wie AM, FM und PM.
Ist der PEAKTECH 4120 einfach zu bedienen?
Ja, der PEAKTECH 4120 verfügt über ein klares 3,5-Zoll-Farb-TFT-Display und eine intuitive Menüführung, die eine einfache Bedienung ermöglicht. Die PC-Software erleichtert zusätzlich die Erstellung und Verwaltung von Wellenformen.
Welche Anschlussmöglichkeiten bietet der PEAKTECH 4120?
Das Gerät ist mit einer USB-Schnittstelle ausgestattet, die sowohl für die Steuerung vom PC aus als auch für den Transfer von Wellenformen genutzt werden kann.
Für wen ist der PEAKTECH 4120 besonders geeignet?
Der PEAKTECH 4120 ist ideal für Ingenieure, Techniker, Forscher und Entwickler in Bereichen wie Elektronik, Telekommunikation, Automobilindustrie und automatisierter Fertigung, die präzise und flexible Signalgenerierung benötigen.
Kann ich mit dem PEAKTECH 4120 auch Sweep-Messungen durchführen?
Ja, der Funktionsgenerator unterstützt sowohl lineare als auch logarithmische Sweep-Funktionen, was ihn für Frequenzgangmessungen und Charakterisierungen von Filtern oder Verstärkern wertvoll macht.
Wie genau sind die Frequenzen, die der PEAKTECH 4120 ausgeben kann?
Der PEAKTECH 4120 bietet eine beeindruckende Frequenzauflösung von bis zu 1 µHz, was die Erzeugung von Signalen mit extrem hoher Präzision ermöglicht.
