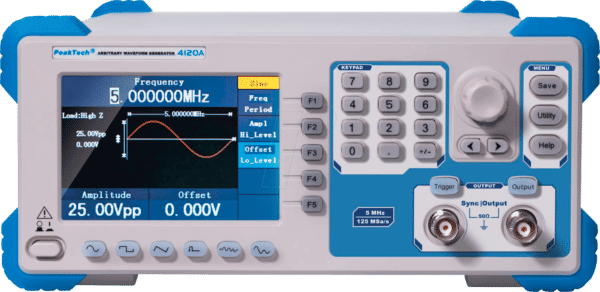

Präzision und Flexibilität für professionelle Signalgenerierung: PEAKTECH 4120 A Funktionsgenerator
Für Ingenieure, Entwickler und Techniker, die höchste Ansprüche an Signalqualität und Anpassungsfähigkeit stellen, bietet der PEAKTECH 4120 A Funktionsgenerator die ideale Lösung. Dieses Gerät schließt die Lücke zwischen standardmäßigen Signalgeneratoren und komplexen Arbitrary Waveform Generatoren, indem es eine bemerkenswerte Bandbreite und eine intuitive Bedienung kombiniert, um anspruchsvolle Test- und Messaufgaben im Frequenzbereich von 1 µHz bis 5 MHz mühelos zu bewältigen.
Herausragende Leistungsmerkmale des PEAKTECH 4120 A
Der PEAKTECH 4120 A hebt sich durch seine außergewöhnliche Flexibilität und Präzision ab. Mit der Fähigkeit, nahezu jede erdenkliche Wellenform zu generieren, ermöglicht er die Simulation realistischer Umgebungen und die präzise Analyse von Schaltungen unter vielfältigen Bedingungen. Dies ist besonders wichtig in der Forschung, der Entwicklung von Kommunikationssystemen, der Audio- und Videotechnik sowie in der Medizintechnik, wo spezifische Signale für Tests unerlässlich sind.
Vorteile, die überzeugen
- Arbitrary Waveform Generierung: Erstellen und speichern Sie individuelle Wellenformen für maßgeschneiderte Testszenarien, die weit über Standardfunktionen hinausgehen.
- Hohe Frequenzauflösung: Mit einer Auflösung von bis zu 1 µHz können feinste Frequenzunterschiede präzise generiert und analysiert werden.
- Erweiterter Frequenzbereich: Der Bereich von 1 µHz bis 5 MHz deckt eine breite Palette von Anwendungen ab, von niederfrequenten Tests bis hin zu anspruchsvollen HF-Anwendungen.
- 1-Kanal-Betrieb: Konzentrieren Sie sich auf die Signalgenerierung für einzelne Kanäle mit klarer und übersichtlicher Darstellung.
- Intuitive Bedienung: Eine klare Benutzeroberfläche und gut zugängliche Bedienelemente ermöglichen eine schnelle Einarbeitung und effizientes Arbeiten.
- Hohe Signalintegrität: Generieren Sie saubere und präzise Signale mit geringen Verzerrungen für zuverlässige Messergebnisse.
- Robuste Bauweise: Gefertigt für den professionellen Einsatz, bietet der PEAKTECH 4120 A Langlebigkeit und Zuverlässigkeit in Labor- und Feldeinsätzen.
Technische Spezifikationen und Materialeigenschaften
| Kategorie | Spezifikation |
|---|---|
| Modell | PEAKTECH 4120 A |
| Kanalanzahl | 1 |
| Frequenzbereich | 1 µHz … 5 MHz |
| Signalformen | Sinus, Rechteck, Dreieck, Sägezahn, Puls, Rauschen, Arbitrary (bis 128k Punkte) |
| Ausgangsimpedanz | 50 Ω ±10% |
| Amplitude | 0 Vpp … 10 Vpp (bei 50 Ω Last); 0 Vpp … 20 Vpp (Leerlauf) |
| DC-Offset | ±5 V (bei 50 Ω Last); ±10 V (Leerlauf) |
| Abtastrate (Arbitrary) | Bis zu 125 MSa/s |
| Auflösung (Amplitude) | 14 Bit |
| Frequenzauflösung | 1 µHz |
| Anzeige | LCD-Display, 4,3 Zoll Farb-Touchscreen |
| Schnittstellen | USB (Gerätesteuerung und Datenübertragung), Ethernet (optional) |
| Stromversorgung | 100-240 V AC, 50/60 Hz |
| Abmessungen (B x H x T) | 260 x 110 x 310 mm |
| Gewicht | Ca. 3,2 kg |
| Gehäusematerial | Stabiles Metallgehäuse mit antistatischer Pulverbeschichtung für erhöhte Langlebigkeit und Schutz vor elektromagnetischen Störungen. |
| Benutzeroberfläche | Ergonomisch gestaltete Tasten und Touchscreen für intuitive Bedienung und schnellen Zugriff auf alle Funktionen. Deutlich ablesbare Schriften und Grafiken. |
| Anschlussklemmen | Hochwertige BNC-Anschlüsse für zuverlässige Signalübertragung und minimierte Signalverluste. Isoliert für maximale Sicherheit. |
| Kühlung | Integrierter Lüfter mit intelligenter Drehzahlregelung für geräuscharmen Betrieb und optimale Wärmeabfuhr unter Last. |
Anwendungsbereiche im Detail
Der PEAKTECH 4120 A ist ein unverzichtbares Werkzeug in zahlreichen technischen Disziplinen. Seine Fähigkeit, Arbitrary Waveforms zu generieren, eröffnet dem Anwender die Möglichkeit, exakte Simulationssignale zu erstellen, die den natürlichen Signalen oder spezifischen Fehlerszenarien nachempfunden sind. Dies ist entscheidend für die Validierung von Schaltungsdesigns, die Charakterisierung von Komponenten und die Fehlersuche in komplexen Systemen. In der Kommunikationsbranche kann der Generator genutzt werden, um Modulationssignale für die Überprüfung von Funkmodulen zu erzeugen. In der Audiotechnik ermöglicht er die präzise Generierung von Testtönen und Rauschsignalen für die Akustikmessung und die Kalibrierung von Audiosystemen. Selbst in der Medizintechnik findet er Anwendung, beispielsweise bei der Simulation von Biosignalen für die Entwicklung und Prüfung von medizinischen Geräten. Die hohe Frequenzgenauigkeit und Stabilität des Geräts gewährleisten, dass die generierten Signale auch unter anspruchsvollen Testbedingungen konsistent und reproduzierbar sind.
Erweiterte Signalgenerierung mit Arbitrary Funktionen
Die Kernkompetenz des PEAKTECH 4120 A liegt in seiner Arbitrary Waveform Generation (AWG)-Fähigkeit. Nutzer können durch die Erstellung von bis zu 128.000 Datenpunkten komplexeste Signalformen designen, die mit Standardfunktionsgeneratoren nicht realisierbar wären. Diese Funktionen werden entweder direkt am Gerät über den Touchscreen erstellt oder extern über eine PC-Software generiert und auf den Generator übertragen. Diese Flexibilität ist entscheidend für Anwendungsfälle, bei denen spezifische nicht-sinusförmige Signale, Burst-Signale oder komplexe Zeitreihen simuliert werden müssen. Die hohe Abtastrate von bis zu 125 MSa/s und die 14-Bit-Auflösung bei der Amplitudendefinition gewährleisten, dass auch feinste Details in der Wellenform präzise abgebildet und ausgegeben werden können. Dies minimiert Rundungsfehler und Artefakte, die die Messergebnisse verfälschen könnten.
FAQs – Häufig gestellte Fragen zu PEAKTECH 4120 A – Funktionsgenerator, arbiträr, 1 Kanal, 1 uHz … 5 MHz
Was bedeutet „arbiträr“ bei einem Funktionsgenerator?
Arbiträr bedeutet, dass der Funktionsgenerator in der Lage ist, praktisch jede beliebige Wellenform zu erzeugen, die der Benutzer definiert. Im Gegensatz zu Standard-Funktionsgeneratoren, die auf vordefinierte Formen wie Sinus, Rechteck oder Dreieck beschränkt sind, erlaubt ein arbiträrer Funktionsgenerator die Erstellung komplexer und individueller Signalverläufe durch Eingabe von Datenpunkten.
Welche Frequenzbereiche deckt der PEAKTECH 4120 A ab?
Der PEAKTECH 4120 A deckt einen beeindruckenden Frequenzbereich von 1 µHz bis 5 MHz ab. Dies ermöglicht sowohl die Generierung von sehr niederfrequenten Signalen für spezielle Tests als auch die Erzeugung von Signalen für höhere Frequenzanwendungen.
Kann der PEAKTECH 4120 A komplexe oder benutzerdefinierte Wellenformen speichern?
Ja, der PEAKTECH 4120 A verfügt über die Möglichkeit, benutzerdefinierte Wellenformen zu erstellen und zu speichern. Diese können dann jederzeit wieder aufgerufen und ausgegeben werden, was eine hohe Flexibilität für wiederkehrende Testaufgaben bietet.
Welche Schnittstellen bietet der PEAKTECH 4120 A zur externen Anbindung?
Der PEAKTECH 4120 A ist standardmäßig mit einer USB-Schnittstelle ausgestattet, die zur Gerätesteuerung und Datenübertragung dient. Optional kann das Gerät auch mit einer Ethernet-Schnittstelle für Netzwerkverbindungen geliefert werden.
Ist der PEAKTECH 4120 A für den Einsatz in anspruchsvollen Umgebungen geeignet?
Ja, das Gerät ist für den professionellen Einsatz konzipiert. Es verfügt über ein robustes Metallgehäuse mit antistatischer Pulverbeschichtung, das Langlebigkeit und Schutz vor elektromagnetischen Störungen gewährleistet. Die interne Kühlung sorgt für einen zuverlässigen Betrieb auch unter Last.
Wie hoch ist die Amplitude des Ausgangssignals?
Die Amplitude des Ausgangssignals des PEAKTECH 4120 A beträgt bis zu 10 Vpp bei einer Last von 50 Ω und bis zu 20 Vpp im Leerlauf. Der DC-Offset kann ±5 V (bei 50 Ω Last) bzw. ±10 V (Leerlauf) betragen.
Welche Vorteile bietet der Touchscreen-Display?
Der 4,3 Zoll große Farb-Touchscreen ermöglicht eine intuitive und schnelle Bedienung des Geräts. Er bietet eine klare Darstellung der Einstellungen, Wellenformen und Messwerte und erleichtert das Navigieren durch die verschiedenen Menüs und Funktionen.
