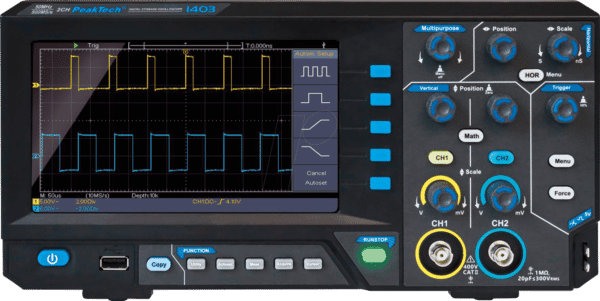

Präzise Signalmessung für Profis: Das PEAKTECH 1403 Digital-Speicher-Oszilloskop
Das PEAKTECH 1403 Digital-Speicher-Oszilloskop mit 50 MHz Bandbreite und zwei unabhängigen Kanälen ist die ideale Lösung für Ingenieure, Techniker und Entwickler, die präzise und zuverlässige Messungen von elektrischen Signalen benötigen. Es ermöglicht die detaillierte Analyse von transienten und wiederkehrenden Wellenformen, die für die Fehlersuche, die Charakterisierung von Schaltungen und die Validierung von Designs unerlässlich sind. Wenn Sie eine überlegene Darstellung von Signalverläufen und eine intuitive Bedienung suchen, um Ihre Projekte auf das nächste Level zu heben, ist dieses Oszilloskop Ihre erste Wahl.
Leistungsstarke Messtechnik für anspruchsvolle Anwendungen
Das PEAKTECH 1403 bietet eine herausragende Leistung für eine Vielzahl von Messaufgaben. Mit einer Bandbreite von 50 MHz und einer Abtastrate von bis zu 1 GS/s werden selbst schnelle Signaländerungen detailreich erfasst. Die beiden Kanäle ermöglichen den gleichzeitigen Vergleich und die Analyse von zwei unterschiedlichen Signalpfaden, was die Fehlerdiagnose in komplexen Schaltungen erheblich vereinfacht. Die hohe vertikale Auflösung sorgt für eine präzise Darstellung von Spannungspegeln und feinen Signalunterschieden, während die Triggerfunktionen eine stabile Darstellung selbst bei instabilen oder komplexen Signalen gewährleisten.
Hervorgehobene Vorteile des PEAKTECH 1403
- Hohe Bandbreite und Abtastrate: Mit 50 MHz Bandbreite und bis zu 1 GS/s Abtastrate werden auch schnelle Signale präzise erfasst und dargestellt.
- Zwei unabhängige Kanäle: Ermöglicht den parallelen Vergleich und die Analyse von zwei Signalen, ideal für differenzielle Messungen und Schaltungsanalysen.
- Intuitive Bedienung: Ein klar strukturiertes Bedienfeld und ein gut ablesbares Farbdisplay mit 7-Zoll Diagonale erleichtern die Konfiguration und Auswertung der Messungen.
- Umfangreiche Triggeroptionen: Edge-, Pulse- und Video-Trigger sorgen für eine stabile Signalerfassung auch bei anspruchsvollen Signalformen.
- Automatische Messfunktionen: Integrierte automatische Messungen von Parametern wie Spannung, Frequenz und Amplitude sparen Zeit und erhöhen die Effizienz.
- Datenspeicherung und -übertragung: Interne Speichermöglichkeiten für Wellenformen sowie eine USB-Schnittstelle zur externen Datensicherung und für Software-Updates erweitern die Funktionalität.
- Robustes Gehäuse: Das solide Gehäuse schützt die empfindliche Elektronik und gewährleistet Langlebigkeit im professionellen Einsatz.
Detaillierte Spezifikationen und Konstruktionsmerkmale
Das PEAKTECH 1403 ist konzipiert, um den Anforderungen moderner elektronischer Laboratorien gerecht zu werden. Die interne Architektur ist auf maximale Signalintegrität ausgelegt, um Rauschen und Signalverzerrungen auf ein Minimum zu reduzieren. Die verwendeten elektronischen Komponenten sind von hoher Qualität, um eine langfristige Zuverlässigkeit und Genauigkeit der Messungen zu gewährleisten. Die digitale Signalverarbeitung ermöglicht die Implementierung komplexer Algorithmen zur Verbesserung der Darstellung und zur automatischen Parameterermittlung, was in analogen Oszilloskopen oft nicht oder nur eingeschränkt möglich ist.
| Merkmal | Beschreibung |
|---|---|
| Bandbreite | 50 MHz |
| Kanäle | 2 |
| Abtastrate (maximal) | 1 GS/s |
| Vertikale Auflösung | 8 Bit |
| Display | 7 Zoll Farb-TFT-LCD |
| Speicherfunktionen | Intern (bis zu 10 Wellenformen), USB-Schnittstelle zur externen Datensicherung |
| Trigger-Modi | Edge, Pulse, Video |
| Automatische Messungen | Ja, diverse Signalparameter |
| Anschlüsse | BNC für Eingangssignale, USB 2.0 für Datenübertragung und Stromversorgung |
| Stromversorgung | Netzbetrieb (inkl. Netzteil), optional Akkubetrieb (separat erhältlich) |
| Gehäusematerial | Hochwertiger Kunststoff mit stoßabsorbierenden Elementen |
| Abmessungen (B x H x T) | Ca. 300 mm x 150 mm x 100 mm |
| Gewicht | Ca. 1,5 kg |
Anwendungsbereiche und Einsatzmöglichkeiten
Das PEAKTECH 1403 ist ein vielseitiges Werkzeug, das in einer breiten Palette von technischen Disziplinen eingesetzt werden kann. Es ist unverzichtbar für:
- Elektronikentwicklung: Analyse von Schaltungssignalen, Debugging von Prototypen, Charakterisierung von Bauteilen.
- Service und Reparatur: Diagnose von Fehlern in elektronischen Geräten, Überprüfung von Netzteilspannungen und Steuersignalen.
- Ausbildung und Lehre: Vermittlung von Grundlagen der Elektrotechnik und Messtechnik durch praktische Demonstrationen.
- Automatisierungstechnik: Überwachung und Analyse von Steuerungssignalen in industriellen Anlagen.
- Kfz-Elektronik: Untersuchung von Bussystemen, Sensoren und Aktoren in Fahrzeugen.
- Audio- und Videotechnik: Analyse von Audiosignalen, Überprüfung von Videosignalen und deren Synchronisation.
Die Fähigkeit, sowohl langsame als auch schnelle Signale mit hoher Präzision zu erfassen, macht das PEAKTECH 1403 zu einem unverzichtbaren Instrument in jeder professionellen Werkstatt oder jedem Entwicklungslabor.
Präzise Signalformanalyse dank fortschrittlicher Triggertechnologie
Die Triggerfunktion ist ein entscheidendes Element eines jeden Oszilloskops, und das PEAKTECH 1403 bietet hierfür eine robuste und flexible Lösung. Mit dem Edge-Trigger können Sie den Beginn eines Signals präzise fixieren, indem Sie auf steigende oder fallende Flanken reagieren. Dies ist ideal für die Analyse von Standard-Digital- und Analogsignalen. Der Pulse-Trigger ermöglicht das Auslösen basierend auf der Pulsbreite, was besonders nützlich ist, um kurze Impulse, Glitches oder Timing-Probleme zu isolieren. Der Video-Trigger ermöglicht das Synchronisieren auf bestimmte Zeilen oder Felder von Videosignalen, was in der AV-Technik und bei der Analyse von Videoübertragungssystemen von großer Bedeutung ist. Diese vielseitigen Triggeroptionen gewährleisten, dass Sie den Moment erfassen können, der für Ihre Analyse am relevantesten ist, und eine stabile, gut interpretierbare Darstellung des Signals erhalten.
Benutzerfreundlichkeit im Fokus: Intuitive Bedienung und klare Darstellung
Das PEAKTECH 1403 wurde entwickelt, um auch komplexeste Messungen so einfach wie möglich zu gestalten. Das großzügige 7-Zoll Farb-TFT-LCD-Display liefert gestochen scharfe und kontrastreiche Darstellungen der Wellenformen, was die Interpretation von feinen Details und komplexen Signalverläufen erleichtert. Die Menüstruktur ist klar und logisch aufgebaut, sodass Sie schnell auf die gewünschten Funktionen zugreifen können. Dedizierte Tasten für häufig verwendete Einstellungen und eine intuitive Navigation durch die Menüs minimieren die Lernkurve. Die automatischen Messfunktionen sind leicht zugänglich und liefern Ihnen sofort die wichtigsten Signalparameter auf einen Blick, ohne dass Sie diese manuell berechnen müssen. Dies spart wertvolle Zeit und reduziert das Fehlerrisiko.
Erweiterte Datenerfassung und -verwaltung
Die Möglichkeit, Messergebnisse zu speichern und zu übertragen, ist in vielen professionellen Umgebungen unerlässlich. Das PEAKTECH 1403 verfügt über interne Speicherkapazitäten, um bis zu 10 verschiedene Wellenformen und Einstellungen zu sichern. So können Sie Messungen für spätere Vergleiche oder Dokumentationen festhalten. Die integrierte USB-Schnittstelle eröffnet weitere Möglichkeiten: Sie können gespeicherte Wellenformen einfach auf einen USB-Speicherstick exportieren und so Berichte erstellen oder Daten für weitere Analysen auf einem PC sichern. Darüber hinaus ermöglicht die USB-Verbindung Software-Updates, die sicherstellen, dass Ihr Oszilloskop stets auf dem neuesten Stand der Technik bleibt und neue Funktionen erhält.
Häufig gestellte Fragen (FAQ)
Was ist die Hauptanwendung des PEAKTECH 1403?
Das PEAKTECH 1403 ist primär für die präzise Messung, Analyse und Darstellung von elektrischen Signalen in Bereichen wie Elektronikentwicklung, Service, Reparatur und Ausbildung konzipiert.
Wie unterscheidet sich ein Digital-Speicher-Oszilloskop von einem analogen Oszilloskop?
Ein Digital-Speicher-Oszilloskop (DSO) wandelt das analoge Eingangssignal in digitale Daten um, speichert diese und analysiert sie anschließend. Dies ermöglicht Funktionen wie die Speicherung von Wellenformen, automatische Messungen, digitale Signalverarbeitung und einfache Datenübertragung, was bei analogen Oszilloskopen nicht oder nur eingeschränkt möglich ist.
Ist das PEAKTECH 1403 für Anfänger geeignet?
Dank seiner intuitiven Bedienung und der automatischen Messfunktionen ist das PEAKTECH 1403 auch für technisch Interessierte und Auszubildende gut geeignet. Erfahrene Profis schätzen jedoch die Tiefe der Funktionen und die Präzision.
Welche Art von Signalen kann das PEAKTECH 1403 messen?
Das Oszilloskop kann eine breite Palette von elektrischen Signalen messen, von langsamen Gleichspannungssignalen bis hin zu schnellen Wechselspannungssignalen mit einer Frequenz von bis zu 50 MHz. Es eignet sich für analoge und digitale Signale.
Kann ich mit dem PEAKTECH 1403 mehrere Signale gleichzeitig analysieren?
Ja, das PEAKTECH 1403 verfügt über zwei unabhängige Kanäle, die es Ihnen ermöglichen, zwei Signale gleichzeitig zu erfassen und auf dem Bildschirm nebeneinander darzustellen, um Vergleiche anzustellen oder die Interaktion zwischen verschiedenen Signalen zu analysieren.
Wie kann ich meine Messergebnisse sichern?
Sie können Ihre Messergebnisse auf zwei Arten sichern: erstens intern, indem Sie bis zu 10 Wellenformen und Einstellungen im Gerät speichern, und zweitens extern, indem Sie die Daten über die USB-Schnittstelle auf einen USB-Speicherstick exportieren.
Bietet das PEAKTECH 1403 eine Software zur Fernsteuerung oder Datenanalyse?
Ja, das PEAKTECH 1403 unterstützt die Datenübertragung über USB, und die entsprechenden Treiber und Software für PC-Anbindung sind in der Regel auf der Herstellerwebsite verfügbar, um eine erweiterte Datenanalyse und potenziell auch Fernsteuerungsfunktionen zu ermöglichen.
