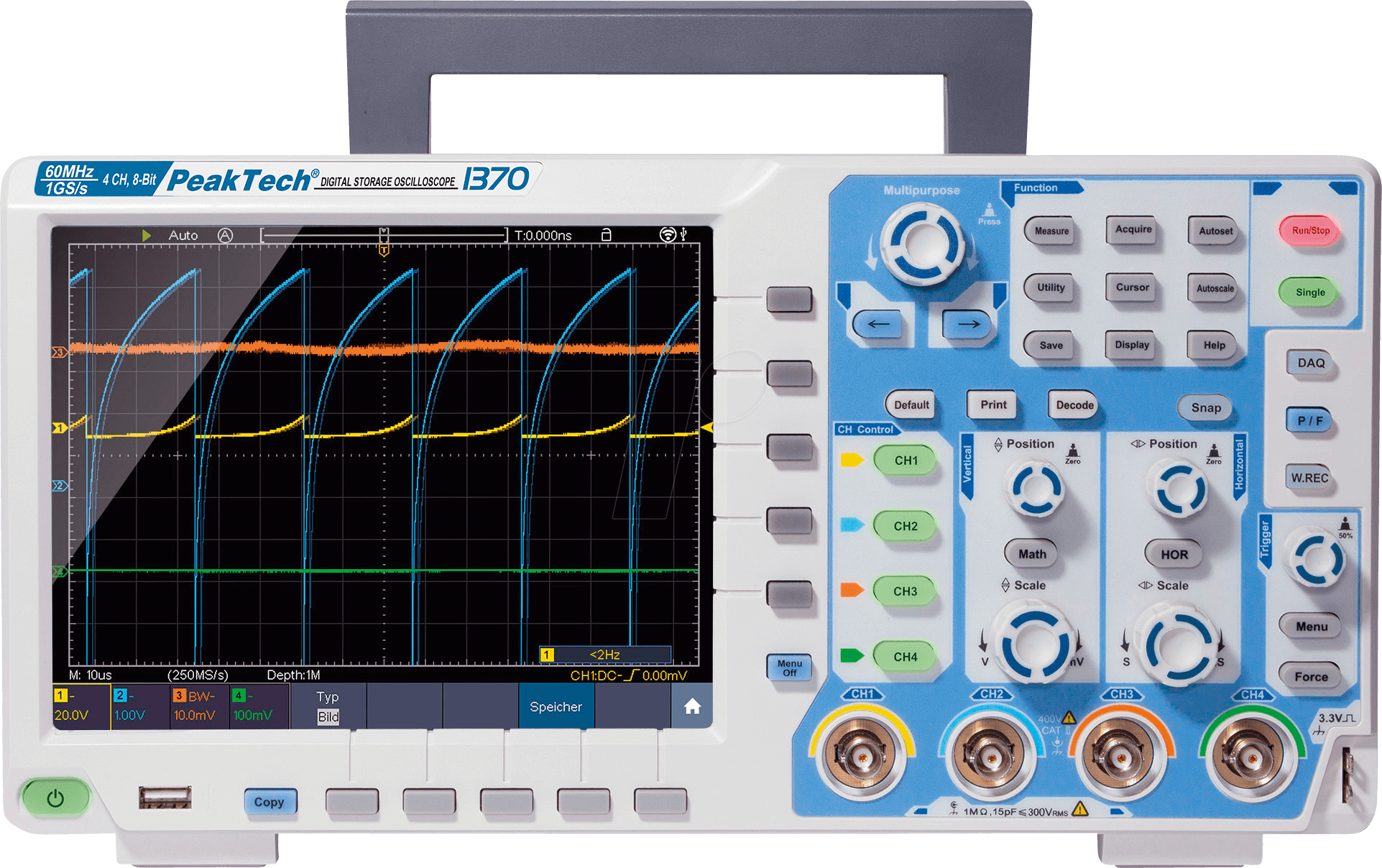

Präzision für anspruchsvolle Entwickler und Techniker: Das PEAKTECH 1370 Digital-Speicher-Oszilloskop
Das PEAKTECH 1370 Digital-Speicher-Oszilloskop ist die ideale Lösung für alle, die präzise Messungen und detaillierte Signalanalysen benötigen. Es wurde speziell für Ingenieure, Entwickler, Servicetechniker und fortgeschrittene Hobbyisten konzipiert, die eine zuverlässige und vielseitige Messinstrumentierung für ihre Projekte und Reparaturen suchen. Mit seinen leistungsstarken Funktionen und der intuitiven Bedienung überwindet dieses All-In-One-Gerät die Einschränkungen einfacherer Oszilloskope und ermöglicht eine tiefere Einsicht in komplexe elektrische Schaltungen.
Maximale Flexibilität durch 4-Kanal-Architektur
Die 4-Kanal-Architektur des PEAKTECH 1370 eröffnet ein neues Level der Signalbetrachtung und -analyse. Anstatt Signale sequenziell zu messen und die Ergebnisse manuell zu korrelieren, können Sie nun bis zu vier Signalpfade gleichzeitig visualisieren und vergleichen. Dies ist unerlässlich für die Fehlersuche in mehrstufigen Schaltungen, die Analyse von Bussystemen oder die Überprüfung von synchronen und asynchronen Signalen. Die unabhängige Steuerung jedes Kanals hinsichtlich Triggerung, Zeitbasis und vertikaler Skalierung maximiert die Flexibilität und ermöglicht eine schnelle Identifikation von Problemen.
Brillante Darstellung und intuitive Bedienung
Das Herzstück der Bedienfreundlichkeit ist der hochauflösende Farbdisplay des PEAKTECH 1370. Er ermöglicht eine klare und deutliche Darstellung komplexer Wellenformen, auch bei niedrigen Signalpegeln oder schnellen Signaländerungen. Die intuitive Menüführung und die logisch angeordneten Bedienelemente stellen sicher, dass Sie sich schnell auf Ihre Messaufgabe konzentrieren können, anstatt Zeit mit der Einarbeitung in komplexe Funktionen zu verlieren. Spezielle Tasten für gängige Funktionen ermöglichen einen schnellen Zugriff, während die umfassenden Trigger-Optionen (Flanke, Pulsbreite, Video, etc.) eine präzise Erfassung selbst schwierigster Signale gewährleisten.
Umfassende Analysefunktionen für tiefgehende Einblicke
Über die reine Darstellung von Wellenformen hinaus bietet das PEAKTECH 1370 eine beeindruckende Palette an automatischen Messfunktionen und analytischen Werkzeugen. Integrierte mathematische Funktionen wie Addition, Subtraktion, Multiplikation und Division ermöglichen die direkte Analyse von Signalbeziehungen. Darüber hinaus können Sie Frequenz, Amplitude, Periodendauer, Anstiegs-/Abfallzeit und viele weitere Parameter mit hoher Genauigkeit ermitteln lassen. Die Möglichkeit, Messungen direkt auf dem Bildschirm anzuzeigen, reduziert den Bedarf an manuellen Berechnungen und beschleunigt den Diagnoseprozess erheblich.
Vorteile des PEAKTECH 1370 – Digital-Speicher-Oszilloskop, 60 MHz, 4 Kanäle, All-In-One
- Erweiterte Fehlerdiagnose: Die 4-kanalige Darstellung erlaubt den direkten Vergleich von Signalen und die schnelle Identifikation von Zeit- und Phasenverschiebungen.
- Hohe Bandbreite für komplexe Signale: Mit 60 MHz Bandbreite können auch schnelle Signalverläufe detailliert erfasst und analysiert werden, was für moderne Elektronik unerlässlich ist.
- Detaillierte Signaluntersuchung: Umfangreiche Trigger-Optionen und automatische Messfunktionen ermöglichen die präzise Analyse von komplexen Signalformen.
- Benutzerfreundlichkeit: Ein intuitives Bedienkonzept und ein hochauflösender Farbdisplay sorgen für eine angenehme und effiziente Nutzung.
- Platzsparendes All-In-One-Design: Kombiniert die Funktionalität eines digitalen Speicheroszilloskops mit vielfältigen Messwerkzeugen in einem einzigen, kompakten Gerät.
- Verbesserte Produktivität: Schnelle Messungen und automatische Analysen reduzieren den Zeitaufwand für Entwicklung, Test und Reparatur.
- Hohe Messgenauigkeit: Präzise Abtastung und Auflösung gewährleisten verlässliche Messergebnisse für kritische Anwendungen.
Technische Spezifikationen im Detail
| Kategorie | Spezifikation |
|---|---|
| Bandbreite | 60 MHz |
| Kanäle | 4 |
| Abtastrate (maximal pro Kanal) | Bis zu 1 GSa/s (äquivalent, bei 4 Kanälen reduziert) |
| Vertikale Auflösung | 8 Bit |
| Eingangskopplung | DC, AC, GND |
| Trigger-Modi | Edge, Pulse, Video, Slope, Alternative |
| Speicher-Tiefe | Bis zu 40 Mpts pro Kanal (bei Nutzung mehrerer Kanäle aufgeteilt) |
| Display | TFT-LCD mit hoher Auflösung (800 x 480 Pixel) |
| Anschlüsse | USB (Gerät und Host), LAN (optional) |
| Spannungsversorgung | Netzbetrieb |
| Abmessungen (B x H x T) | Ca. 340 x 170 x 85 mm |
| Gewicht | Ca. 2,2 kg |
Anwendungsgebiete: Wo das PEAKTECH 1370 seine Stärken ausspielt
Das PEAKTECH 1370 Digital-Speicher-Oszilloskop ist ein vielseitiges Werkzeug, das in zahlreichen Bereichen der Elektrotechnik und Elektronik unverzichtbar ist. Seine hohe Bandbreite von 60 MHz und die 4-Kanal-Fähigkeit machen es zum idealen Begleiter für:
- Entwicklung und Prototyping: Überprüfung von Schaltungsdesigns, Debugging von Mikrocontroller-Anwendungen, Analyse von Kommunikationsprotokollen (z.B. I2C, SPI) und Leistungselektronik.
- Service und Reparatur: Schnelle Diagnose von Fehlfunktionen in komplexen elektronischen Geräten, von Unterhaltungselektronik bis hin zu industriellen Steuerungen.
- Ausbildung und Lehre: Vermittlung von grundlegenden und fortgeschrittenen Prinzipien der Elektrotechnik und Signalmessung an Universitäten und Fachschulen.
- Automobiltechnik: Analyse von Bussystemen (z.B. CAN), Überprüfung von Zündsystemen und Messung von Sensorsignalen.
- Industrielle Automatisierung: Überwachung und Fehlersuche bei Steuerungen, Sensoren und Aktoren in industriellen Anlagen.
Die Fähigkeit, bis zu vier Signale gleichzeitig zu erfassen und zu vergleichen, ist ein entscheidender Vorteil bei der Analyse von synchronisierten oder abhängigen Systemen. Die umfangreichen Trigger-Optionen erleichtern das Erfassen von seltenen oder transienten Ereignissen, die mit einfacheren Oszilloskopen oft unmöglich zu isolieren wären.
FAQ – Häufig gestellte Fragen zu PEAKTECH 1370 – Digital-Speicher-Oszilloskop, 60 MHz, 4 Kanäle, All-In-One
Was bedeutet die Bandbreite von 60 MHz für meine Messungen?
Die Bandbreite gibt die maximale Frequenz an, bei der das Oszilloskop ein Signal mit geringer Dämpfung darstellen kann. Mit 60 MHz sind Sie in der Lage, die meisten gängigen Signale in analogen und digitalen Schaltungen präzise zu erfassen und zu analysieren. Für Signale mit höheren Frequenzanteilen als die Bandbreite kann es zu einer Verfälschung oder Abschwächung kommen.
Welche Vorteile bietet die 4-Kanal-Architektur gegenüber einem 2-Kanal-Oszilloskop?
Die 4 Kanäle ermöglichen die gleichzeitige Erfassung und Darstellung von bis zu vier verschiedenen Signalverläufen. Dies ist essenziell, um die Beziehungen zwischen mehreren Signalen zu verstehen, beispielsweise bei der Analyse von Bussystemen, der Überprüfung von synchronen Taktsignalen und Datenleitungen oder der Untersuchung von Leistungsschaltungen, bei denen mehrere Spannungen und Ströme gleichzeitig überwacht werden müssen. Sie sparen Zeit und vermeiden Fehler durch manuelles Umschalten oder separate Messungen.
Ist das PEAKTECH 1370 für Anfänger geeignet?
Obwohl es ein leistungsstarkes und professionelles Messinstrument ist, wurde das PEAKTECH 1370 mit einem Fokus auf Benutzerfreundlichkeit entwickelt. Die intuitive Menüführung und die gut zugänglichen Bedienelemente erleichtern auch Einsteigern die Einarbeitung. Grundlegende Kenntnisse über Oszilloskope und elektrische Schaltungen sind jedoch empfehlenswert, um das volle Potenzial des Geräts auszuschöpfen.
Welche Arten von Triggern unterstützt das Oszilloskop?
Das PEAKTECH 1370 bietet eine Vielzahl von Trigger-Optionen, darunter Flankentrigger (steigend/fallend), Impulstrigger (zur Erfassung von Impulsen bestimmter Breite), Videotrigger (zur synchronen Erfassung von Videosignalen) und weitere Modi, um auch komplexe oder seltene Signalereignisse zuverlässig erfassen zu können.
Kann ich Messdaten vom Oszilloskop speichern oder exportieren?
Ja, das PEAKTECH 1370 verfügt über Schnittstellen, die den Export von Messdaten und Screenshots ermöglichen. Dies ist besonders nützlich für die Dokumentation von Messergebnissen, die Erstellung von Berichten oder die weitere Analyse der Daten mit spezialisierter Software.
Wie unterscheidet sich dieses digitale Speicher-Oszilloskop von einem analogen Oszilloskop?
Digitale Speicher-Oszilloskope (DSO) erfassen ein Signal digital, speichern es und stellen es dann auf einem Bildschirm dar. Dies ermöglicht Funktionen wie die Speicherung von Wellenformen, automatische Messungen, Cursor-Messungen und die Nachverarbeitung von Signalen. Analoge Oszilloskope stellen das Signal direkt und in Echtzeit dar, sind aber in ihren Analysefunktionen und der Speichermöglichkeit begrenzt.
Wie wichtig ist die Speicher-Tiefe für die Signalaufnahme?
Die Speicher-Tiefe (Record Length) bestimmt, wie viele Datenpunkte das Oszilloskop pro Kanal aufzeichnen kann. Eine höhere Speicher-Tiefe ermöglicht die Aufnahme längerer Zeitabschnitte mit hoher zeitlicher Auflösung. Dies ist entscheidend, um auch langsame Signaländerungen innerhalb eines größeren Zeitfensters detailliert untersuchen zu können, ohne dass die Auflösung verloren geht.
