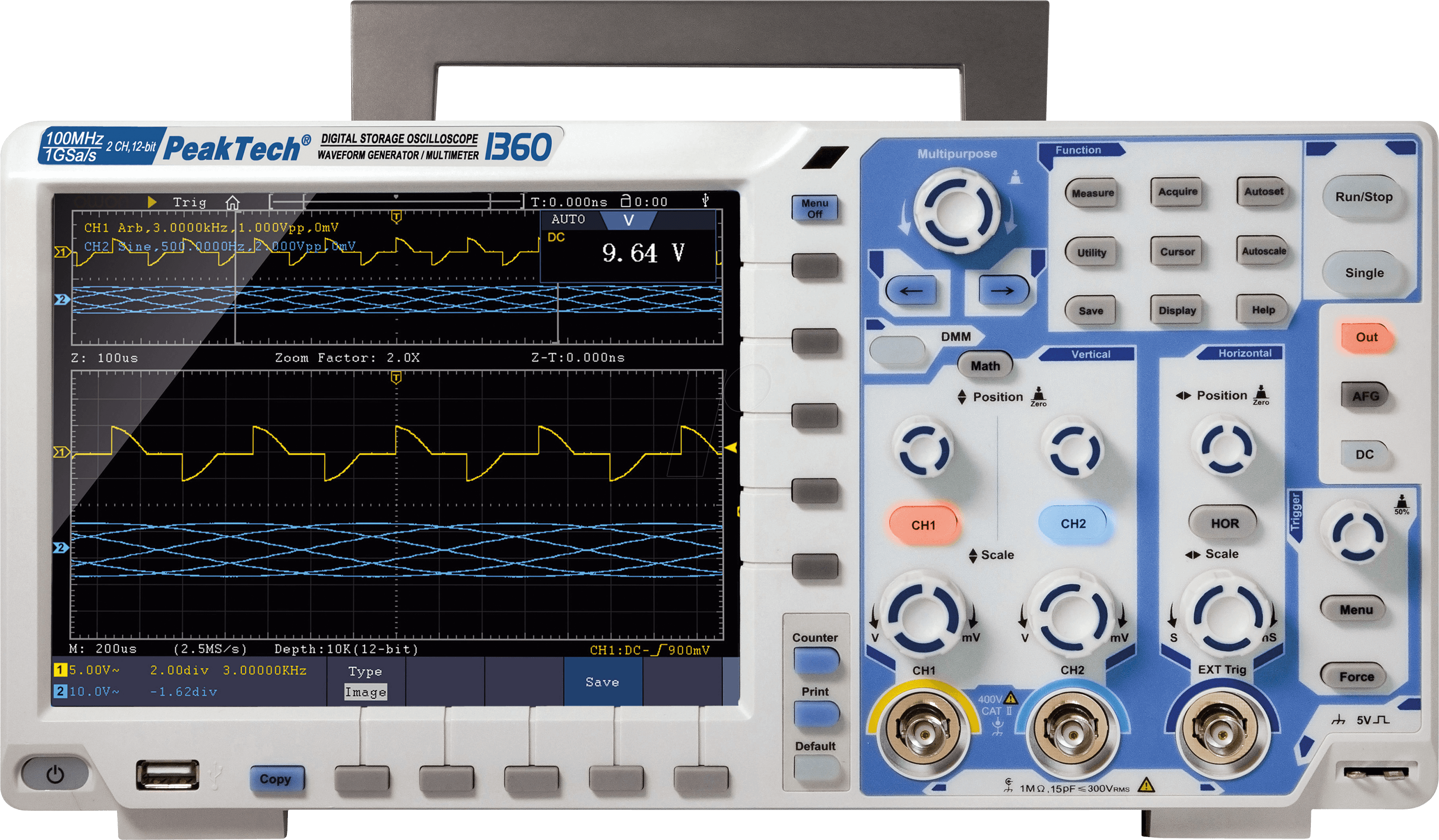

Das PEAKTECH 1360 – Ihr präzises Fenster in die Welt elektrischer Signale
Für Ingenieure, Techniker und anspruchsvolle Hobbyisten, die komplexe elektrische Signale exakt analysieren und verstehen müssen, bietet das PEAKTECH 1360 Digital-Speicher-Oszilloskop mit 100 MHz die ultimative Lösung. Dieses Instrument überwindet die Einschränkungen einfacher Messgeräte, indem es transiente und wiederkehrende Signale präzise erfasst, speichert und detailliert darstellt, was eine tiefgreifende Fehlerdiagnose und Entwicklung ermöglicht.
Innovative Signalverarbeitung für maximale Klarheit
Das PEAKTECH 1360 setzt neue Maßstäbe in der Signalvisualisierung und -analyse. Seine fortschrittliche digitale Speichertechnologie ermöglicht die Erfassung von Signalen, die bei analogen Oszilloskopen schnell verloren gehen würden. Die hohe Bandbreite von 100 MHz stellt sicher, dass auch schnelle Signaländerungen detailgetreu abgebildet werden, was für die Untersuchung von Hochfrequenzschaltungen unerlässlich ist. Die Kombination aus hoher Abtastrate und tiefer Speichertiefe erlaubt es, selbst komplexe Signalverläufe ohne Informationsverlust zu untersuchen.
Überlegene Vorteile gegenüber Standardlösungen
Herkömmliche Oszilloskope stoßen schnell an ihre Grenzen, wenn es um die Analyse komplexer oder transienter Signale geht. Das PEAKTECH 1360 unterscheidet sich durch:
- Präzise Signalerfassung und -speicherung: Digitale Technologie erfasst und bewahrt jedes Detail des Signals, im Gegensatz zu analogen Geräten, die schnell flüchtige Ereignisse verpassen.
- Hohe Bandbreite für moderne Elektronik: 100 MHz ermöglichen die Untersuchung von Signalen in anspruchsvollen Anwendungen wie digitalen Kommunikationssystemen oder Leistungselektronik.
- Erweiterte Analysefunktionen: Integrierte Messfunktionen und Trigger-Optionen vereinfachen die Identifizierung von Problemen und die Validierung von Designs.
- Benutzerfreundliche Bedienung: Intuitive Menüführung und klare Anzeige für schnelle Einarbeitung und effizientes Arbeiten.
- Robustheit und Zuverlässigkeit: Entwickelt für den professionellen Einsatz in Laboren und Werkstätten.
- Vielseitige Anschlussmöglichkeiten: Ermöglicht die einfache Integration in bestehende Messsysteme.
Technische Spezifikationen im Detail
Das PEAKTECH 1360 ist mit einer Reihe von leistungsstarken Features ausgestattet, die es zu einem unverzichtbaren Werkzeug für jeden Elektronikexperten machen:
| Merkmal | Spezifikation |
|---|---|
| Modell | PEAKTECH 1360 |
| Bandbreite | 100 MHz |
| Kanäle | 2 analoge Kanäle |
| Abtastrate (real-time) | Bis zu 1 GSa/s pro Kanal |
| Speichertiefe | Bis zu 40 Mpts (Mega Points) pro Kanal (bei Verwendung des gesamten Speichers) |
| Vertikale Auflösung | 8-Bit, 12-Bit (intern für detailreichere Darstellungen) |
| Anstiegszeit | ≤ 3.5 ns |
| Trigger-Modi | Edge, Pulse Width, Video, Slope, Overtime, Window, Pattern, RS-232 |
| Automatische Messungen | Vpp, Vmax, Vmin, Vavg, Vrms, Freq, Period, Rise, Fall, +Width, -Width, +Duty, -Duty, Phase |
| Display | 7-Zoll TFT-LCD Farbdisplay (WVGA 800 x 480 Pixel) |
| Schnittstellen | USB Host, USB Device, LAN |
| Stromversorgung | AC 100-240V, 50/60Hz |
| Abmessungen (B x H x T) | ca. 301 x 152 x 100 mm |
| Gewicht | ca. 2.2 kg |
Anwendungsbereiche und Einsatzmöglichkeiten
Das PEAKTECH 1360 ist ein vielseitiges Werkzeug, das in einer breiten Palette von Anwendungen eingesetzt werden kann:
- Entwicklung und Debugging digitaler Schaltungen: Analyse von Datenbussen, Timing-Problemen und Protokollsignalen.
- Analyse analoger Schaltungen: Untersuchung von Audioverstärkern, Filtern und Oszillatoren.
- Fehlerdiagnose in der Leistungselektronik: Messung von Schaltvorgängen, Spannungsspitzen und Ripple-Effekten.
- Automobiltechnik: Diagnose von CAN-Bus-Signalen, Zündsystemen und Sensorausgängen.
- Forschung und Lehre: Demonstration komplexer elektronischer Prinzipien und Durchführung von Experimenten.
- Service und Reparatur: Schnelle und präzise Identifizierung von Defekten in elektronischen Geräten.
Erweiterte Trigger- und Analysefunktionen für tiefgreifende Einblicke
Die Auswahl an Trigger-Modi des PEAKTECH 1360 ist bemerkenswert und deckt praktisch alle denkbaren Messszenarien ab. Neben dem Standard-Flankentriggern bietet das Gerät Trigger für Pulsbreiten, Videesignale, beliebige Muster und sogar serielle Protokolle wie RS-232. Dies ermöglicht das Isolieren spezifischer Ereignisse, die für die Fehleranalyse entscheidend sind. Die automatische Messfunktion liefert auf Knopfdruck wichtige Parameter wie Spannungsspitzen (Vpp), Spitzenwerte (Vmax, Vmin), Effektivwerte (Vrms), Frequenzen und Perioden, was den Messprozess erheblich beschleunigt und die Effizienz steigert.
Hochauflösendes Display für klare Signalvisualisierung
Das integrierte 7-Zoll TFT-LCD Farbdisplay mit einer Auflösung von 800 x 480 Pixeln bietet eine gestochen scharfe Darstellung der erfassten Signale. Die lebendigen Farben und die hohe Detailtreue ermöglichen eine einfache Unterscheidung verschiedener Signalverläufe und die präzise Ablesung von Messwerten. Dies ist entscheidend, um auch feinste Nuancen in den Signalen zu erkennen, die bei einfacheren Displays verloren gehen könnten.
Intuitive Bedienung und Konnektivität
Trotz seines Funktionsumfangs ist das PEAKTECH 1360 benutzerfreundlich gestaltet. Die intuitive Menüführung und die klar beschrifteten Bedienelemente ermöglichen eine schnelle Einarbeitung, auch für Anwender, die neu in der Welt der digitalen Oszilloskope sind. Dank der integrierten USB-Host- und USB-Device-Schnittstellen können Messdaten einfach auf externe Speichermedien übertragen oder das Oszilloskop direkt mit einem Computer verbunden werden. Die LAN-Schnittstelle ermöglicht die Fernsteuerung und Integration in Messnetzwerke.
Robustheit und Zuverlässigkeit für den professionellen Einsatz
Gebaut für die Anforderungen moderner Labore und Werkstätten, zeichnet sich das PEAKTECH 1360 durch eine solide Konstruktion und hochwertige Komponenten aus. Es ist konzipiert, um auch unter anspruchsvollen Bedingungen zuverlässig zu funktionieren und präzise Messergebnisse zu liefern. Die kompakten Abmessungen und das moderate Gewicht machen es zudem transportabel und flexibel einsetzbar.
FAQ – Häufig gestellte Fragen zu PEAKTECH 1360 – Digital-Speicher-Oszilloskop, 100 MHz
Was ist der Hauptvorteil der digitalen Speicherung im PEAKTECH 1360 im Vergleich zu einem analogen Oszilloskop?
Der Hauptvorteil der digitalen Speicherung ist die Möglichkeit, flüchtige oder seltene Signalereignisse exakt zu erfassen und zu analysieren. Analoge Oszilloskope zeigen nur das aktuell anliegende Signal, während das PEAKTECH 1360 Signale speichern kann, um sie später in Ruhe zu untersuchen, zu vergrößern und zu analysieren. Dies ist entscheidend für die Fehlersuche in transienten Prozessen.
Ist das PEAKTECH 1360 für den Einsatz in der Hochfrequenztechnik geeignet?
Ja, mit einer Bandbreite von 100 MHz ist das PEAKTECH 1360 bestens für die Analyse von Signalen in vielen Hochfrequenzanwendungen geeignet, insbesondere in den Bereichen bis zu dieser Grenzfrequenz. Es ermöglicht die präzise Darstellung von schnellen Signaländerungen, wie sie in digitalen Kommunikationssystemen oder HF-Schaltungen auftreten.
Wie hilft die Speichertiefe von 40 Mpts bei der Analyse?
Die Speichertiefe von 40 Mpts (Mega Points) pro Kanal bedeutet, dass das Oszilloskop eine sehr große Anzahl von Messpunkten pro Signal erfassen und speichern kann. Eine hohe Speichertiefe ist entscheidend, um langwierige Signale mit vielen Details oder komplexe Wellenformen ohne Informationsverlust zu untersuchen. Sie ermöglicht eine hohe Auflösung über längere Zeitintervalle.
Welche Art von Trigger-Optionen bietet das PEAKTECH 1360 und wie sind diese nützlich?
Das PEAKTECH 1360 bietet eine breite Palette von Trigger-Modi, darunter Flanke, Pulsbreite, Video, Slope, Overtime, Window, Pattern und RS-232. Diese vielfältigen Optionen ermöglichen es dem Benutzer, spezifische Signalereignisse präzise zu isolieren und zu stabilisieren, was die Identifizierung von Fehlern und die Analyse von Zustandsänderungen in komplexen Schaltungen erheblich erleichtert.
Kann ich mit dem PEAKTECH 1360 automatische Messungen durchführen?
Ja, das PEAKTECH 1360 verfügt über eine umfangreiche Funktion für automatische Messungen. Es kann auf Knopfdruck wichtige Signalparameter wie Spannungsspitzen (Vpp), Spitzenwerte (Vmax, Vmin), Effektivwerte (Vrms), Frequenz, Periode, Anstiegs- und Abfallzeiten sowie Tastverhältnisse (Duty Cycle) messen und anzeigen. Dies spart Zeit und erhöht die Genauigkeit der Messungen.
Wie einfach ist die Datenübertragung und Fernsteuerung des PEAKTECH 1360?
Die Datenübertragung ist dank der integrierten USB-Host- und USB-Device-Schnittstellen sehr einfach. Messdaten können direkt auf USB-Speichersticks gespeichert oder auf einen Computer übertragen werden. Die LAN-Schnittstelle ermöglicht zudem die Fernsteuerung des Oszilloskops über ein Netzwerk, was für den Einsatz in automatisierten Testsystemen oder für die Fernwartung von Vorteil ist.
Für wen ist das PEAKTECH 1360 die ideale Wahl?
Das PEAKTECH 1360 ist die ideale Wahl für professionelle Ingenieure, Techniker in der Entwicklung, im Service und in der Qualitätssicherung sowie für anspruchsvolle Hobbyisten und Studenten, die präzise und detaillierte Signalanalysen durchführen müssen. Seine Leistungsfähigkeit und Vielseitigkeit machen es zu einem unverzichtbaren Werkzeug in der modernen Elektronik.
