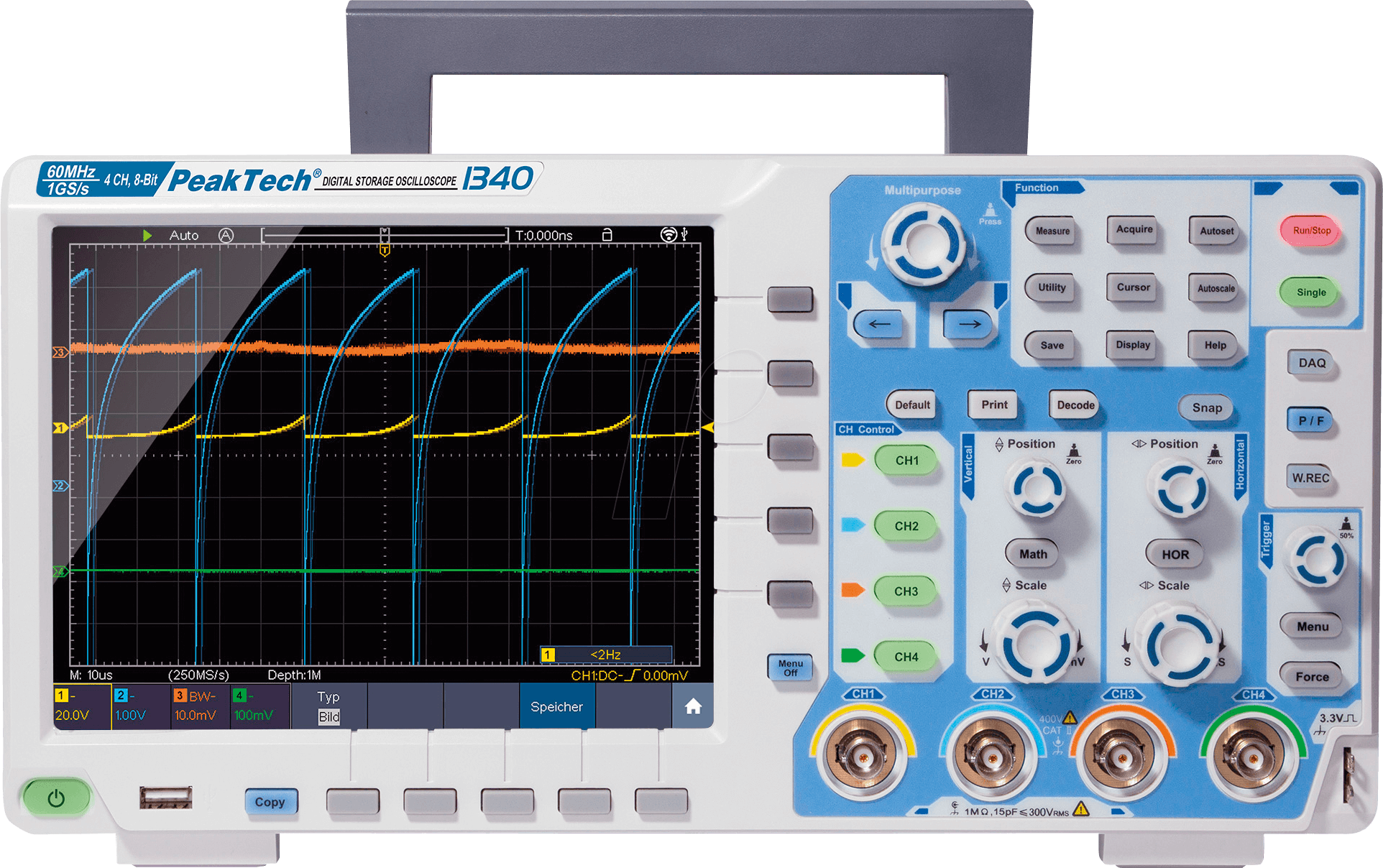

PEAKTECH 1340 – Digital-Speicher-Oszilloskop: Präzise Analyse für anspruchsvolle Elektronik-Profis
Das PEAKTECH 1340 Digital-Speicher-Oszilloskop ist die optimale Lösung für alle, die komplexe elektronische Signale präzise erfassen, analysieren und interpretieren müssen. Es richtet sich primär an Ingenieure, Techniker in Forschung und Entwicklung, Service-Experten sowie anspruchsvolle Hobbyisten im Bereich der Elektronik und Messtechnik, die eine zuverlässige und leistungsstarke Plattform für ihre tägliche Arbeit benötigen. Dieses Oszilloskop schließt die Lücke zwischen einfacher Signalvisualisierung und tiefgreifender Analyse.
Leistungsstarke Kernfunktionen für überlegene Analyse
Im Vergleich zu einfachen analogen Oszilloskopen oder Geräten mit geringerer Bandbreite und Kanalanzahl bietet das PEAKTECH 1340 entscheidende Vorteile. Die digitale Speichertechnologie ermöglicht nicht nur die Erfassung von transienten Ereignissen, sondern auch eine detaillierte Nachbearbeitung und Analyse der gespeicherten Signale. Mit einer Bandbreite von 60 MHz können selbst schnelle Signaländerungen akkurat dargestellt werden, während vier Kanäle die gleichzeitige Betrachtung und den Vergleich mehrerer Signale erlauben – ein unverzichtbares Merkmal für die Fehlersuche und die Untersuchung komplexer Schaltungen.
Erweiterte Analysefähigkeiten und Benutzerfreundlichkeit
Die vier unabhängigen Kanäle des PEAKTECH 1340 ermöglichen die gleichzeitige Analyse mehrerer Signalpunkte. Dies ist essenziell für das Verständnis von Wechselwirkungen in komplexen Schaltungen, wie beispielsweise in der Leistungselektronik, der Kommunikationstechnik oder bei der Entwicklung von Embedded Systems. Die digitale Speicherfunktion erlaubt das einfrieren von Signalen, um auch kurzzeitige Störungen oder instabile Verhaltensweisen sichtbar zu machen und zu analysieren. Durch die hohe Abtastrate und Auflösung werden selbst feine Details der Signalformen präzise erfasst, was eine genaue Beurteilung von Verzerrungen, Jitter und anderen Signalparametern ermöglicht.
Vorteile des PEAKTECH 1340 im Überblick
- Vierkanal-Synchronisation: Ermöglicht die gleichzeitige Erfassung und Darstellung von bis zu vier unabhängigen Signalen, ideal für den Vergleich und die Analyse von Systemverhalten.
- 60 MHz Bandbreite: Bietet ausreichend Spielraum für die Analyse einer breiten Palette von elektronischen Signalen in typischen Entwicklungs- und Serviceanwendungen.
- Hohe Abtastrate: Erfasst schnelle Signaländerungen präzise und stellt diese detailreich dar, um auch transiente Ereignisse zu analysieren.
- Digitale Speicherfunktion: Ermöglicht das Einfrieren, Speichern und spätere Analysieren von Signalen, was die Untersuchung von nicht-periodischen und kurzzeitigen Phänomenen erleichtert.
- Intuitive Bedienung: Klare Menüstruktur und gut erreichbare Bedienelemente für eine effiziente Arbeitsweise.
- Umfassende Trigger-Optionen: Stabile Signalerfassung durch vielfältige Trigger-Modi, inklusive Flanken-, Pulsweiten- und alternierenden Triggern.
- Automatische Messfunktionen: Schnelle Ermittlung wichtiger Signalparameter wie Spannung, Frequenz, Periode und Amplitude.
- USB-Konnektivität: Einfache Übertragung von Messergebnissen und Screenshots auf einen PC zur Dokumentation und weiteren Auswertung.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Modell | PEAKTECH 1340 |
| Typ | Digital-Speicher-Oszilloskop |
| Anzahl Kanäle | 4 |
| Bandbreite | 60 MHz |
| Abtastrate (max. pro Kanal) | Bis zu 1 GSa/s (geteilt bei Nutzung mehrerer Kanäle zur Optimierung der Auflösung) |
| Speichertiefe | Standardisierte Speichertiefe, ausreichend für detaillierte Signalanalysen und die Erfassung transienter Ereignisse. Bietet die Möglichkeit, komplexe Signalformen ohne Informationsverlust darzustellen. |
| Vertikale Empfindlichkeit | Bis zu 2 mV/Div, ermöglicht die präzise Darstellung von kleinen Signalspannungen. |
| Horizontale Zeitbasis | Bis zu 50 ns/Div, erlaubt die detaillierte Analyse von schnellen Signalverläufen. |
| Trigger-Modi | Edge, Pulse Width, Video, Slope, Alternative. Bietet höchste Flexibilität bei der Signalerfassung. |
| Display | Großes Farb-TFT-Display mit hoher Auflösung für exzellente Lesbarkeit. |
| Anschlussmöglichkeiten | USB-Gerät (für PC-Anbindung und Datentransfer), USB-Host (für Speichermedien) |
| Stromversorgung | Netzbetrieb |
| Abmessungen (B x H x T) | Ca. 300 x 150 x 100 mm (typische Abmessungen für Desktop-Oszilloskope dieser Klasse) |
| Gewicht | Ca. 1,5 – 2,0 kg (typisches Gewicht für Geräte dieser Größe und Ausstattung) |
| Gehäusematerial | Robuster Kunststoff mit gut isolierter Oberfläche für sicheren Betrieb. |
| Einsatzbereiche | Entwicklung, Service, Fehlersuche, Ausbildung, Forschung in Elektronik, Telekommunikation, Automatisierungstechnik. |
Anwendungsbereiche und Leistungsoptimierung
Das PEAKTECH 1340 ist ein unverzichtbares Werkzeug für eine Vielzahl von technischen Disziplinen. In der Entwicklungsabteilung ermöglicht es die präzise Verifikation von Schaltungsdesigns, die Analyse von Prototypen und das Debugging komplexer Systeme. Ingenieure können hierdurch die Leistung ihrer Designs optimieren und potenzielle Probleme frühzeitig identifizieren. Im Service und der Instandhaltung unterstützt das Oszilloskop Techniker bei der schnellen und exakten Diagnose von Fehlern in elektronischen Geräten und Anlagen. Die Fähigkeit, auch nicht-periodische Störungen zu erfassen und zu analysieren, ist hierbei von unschätzbarem Wert.
Für Ausbildungszwecke bietet das PEAKTECH 1340 eine leistungsstarke und dennoch benutzerfreundliche Plattform, um Studierenden und Auszubildenden die Grundlagen und fortgeschrittenen Konzepte der Messtechnik und Signalverarbeitung praxisnah zu vermitteln. Die intuitive Bedienung und die klaren Darstellungen erleichtern das Verständnis komplexer Zusammenhänge.
Die vier Kanäle sind nicht nur für die gleichzeitige Betrachtung verschiedener Signale nützlich, sondern ermöglichen auch die Analyse von differentiellen Signalen (mit geeigneten Tastköpfen und Konfigurationen) oder die simultane Überwachung von Ein- und Ausgangssignalen eines Systems. Dies ist besonders relevant in Bereichen wie der Regelungstechnik, wo die Korrelation zwischen Steuersignal und Systemantwort von entscheidender Bedeutung ist.
Die Bandbreite von 60 MHz ist ausreichend dimensioniert, um die meisten Signale in typischen digitalen und analogen Schaltungen, einschließlich der Taktsignale von Mikrocontrollern, Audiosignalen und niedrigeren Frequenzkomponenten von Funksignalen, akkurat zu analysieren. Die hohe Abtastrate von bis zu 1 GSa/s, insbesondere im Einzelkanalbetrieb, stellt sicher, dass auch schnellere Signalanteile gemäß dem Nyquist-Shannon-Abtasttheorem korrekt erfasst werden, was Artefakte und Aliasing minimiert.
Erweiterte Analysewerkzeuge und Datenspeicherung
Das PEAKTECH 1340 ist mit einer Vielzahl von automatischen Messfunktionen ausgestattet, die das zeitaufwendige manuelle Ablesen von Signalparametern überflüssig machen. Mit wenigen Tastendrücken können wichtige Werte wie Spitzenwerte, RMS-Werte, Frequenz, Periode, Anstiegszeit und Abfallzeit ermittelt und direkt auf dem Bildschirm angezeigt werden. Diese Funktionen beschleunigen den Analyseprozess erheblich und erhöhen die Genauigkeit.
Die Möglichkeit, Messergebnisse und Screenshots über die USB-Schnittstelle auf einen PC zu übertragen, ist für die Dokumentation von Projekten, die Erstellung von Serviceberichten oder die Einbindung in Präsentationen von großer Bedeutung. Dies ermöglicht eine umfassende Nachvollziehbarkeit von Messergebnissen und erleichtert die Zusammenarbeit im Team. Die integrierte Speicherfunktion erlaubt zudem das Sichern wichtiger Signalverläufe direkt auf dem Gerät selbst, sodass auch ohne PC-Anbindung auf zuvor erfasste Daten zugegriffen werden kann.
Häufig gestellte Fragen zu PEAKTECH 1340 – Digital-Speicher-Oszilloskop, 60 MHz, 4 Kanäle
Welche Art von Signalen kann das PEAKTECH 1340 analysieren?
Das PEAKTECH 1340 kann ein breites Spektrum an analogen und digitalen Signalen analysieren. Dies umfasst beispielsweise Audio- und Videosignale, Taktsignale von Mikrocontrollern, Leistungselektronik-Signale, Netzwerksignale (bis zur Bandbreite von 60 MHz) sowie transienten Signale und Störsignale. Die vier Kanäle ermöglichen die gleichzeitige Untersuchung mehrerer Signale.
Wie wichtig ist die Bandbreite von 60 MHz für typische Anwendungen?
Eine Bandbreite von 60 MHz ist für eine Vielzahl von Anwendungen im Bereich der Elektronikentwicklung, des Services und der Ausbildung ausreichend. Sie erlaubt die präzise Darstellung und Analyse von Signalen, die in vielen gängigen Schaltungen vorkommen, wie z.B. Audioschaltungen, niederfrequente Kommunikationssignale, Taktsignale bis zu einigen zehn MHz sowie allgemeine digitale Logiksignale. Für sehr hochfrequente HF-Anwendungen (z.B. im GHz-Bereich) wären leistungsfähigere Oszilloskope mit höherer Bandbreite erforderlich.
Welchen Vorteil bieten die vier Kanäle gegenüber einem Zweikanal-Oszilloskop?
Vier Kanäle ermöglichen die gleichzeitige Beobachtung und Analyse von bis zu vier Signalen. Dies ist entscheidend für das Verständnis von Systemverhalten, bei dem mehrere Signalpunkte gleichzeitig betrachtet werden müssen, z.B. Eingangs- und Ausgangssignale eines Verstärkers, Steuersignale und Rückkopplungssignale in einer Regelung oder die Kommunikation zwischen mehreren Komponenten in einem digitalen System. Dies vereinfacht die Fehlersuche und die Systemanalyse erheblich.
Ist das PEAKTECH 1340 für den Einsatz in rauen Umgebungsbedingungen geeignet?
Das PEAKTECH 1340 ist für den Einsatz in typischen Labor- und Werkstattumgebungen konzipiert. Das Gehäuse besteht aus robustem Kunststoff und bietet eine gute elektrische Isolierung. Für extrem raue Umgebungsbedingungen wie hohe Luftfeuchtigkeit, Staub oder starke Vibrationen sind spezielle Industrie-Oszilloskope erforderlich. Es ist jedoch für den professionellen Einsatz konzipiert und bietet eine hohe Zuverlässigkeit im vorgesehenen Einsatzbereich.
Wie einfach ist die Bedienung des Oszilloskops?
Das PEAKTECH 1340 ist darauf ausgelegt, benutzerfreundlich zu sein. Es verfügt über ein großes, gut lesbares Farb-TFT-Display und eine intuitive Menüstruktur. Die wichtigsten Funktionen sind über gut erreichbare Tasten und Drehregler zugänglich. Automatische Messfunktionen und Trigger-Einstellungen reduzieren den manuellen Einstellungsaufwand erheblich und erleichtern auch weniger erfahrenen Anwendern die effektive Nutzung des Gerätes.
Kann ich Messergebnisse des PEAKTECH 1340 auf meinem Computer speichern?
Ja, das PEAKTECH 1340 verfügt über eine USB-Schnittstelle (USB-Gerät), die eine einfache Übertragung von gespeicherten Messergebnissen, Screenshots und Wellenformen auf einen PC ermöglicht. Dies ist ideal für die Dokumentation, Analyse und Weiterverarbeitung der Daten in spezialisierten Softwareanwendungen.
Welche Art von Tastköpfen wird für das PEAKTECH 1340 empfohlen?
Für das PEAKTECH 1340 werden Standard-Oszilloskop-Tastköpfe mit einer Bandbreite von mindestens 60 MHz und einer entsprechenden Dämpfung (z.B. 1:1 oder 1:10) empfohlen. Die mitgelieferten Tastköpfe sind für die meisten Anwendungen gut geeignet. Für spezielle Messungen, wie z.B. differentiellen Messungen oder Messungen an sehr hochohmigen Schaltungen, sind gegebenenfalls spezielle Tastköpfe erforderlich.
